21 Ответ от teRmirt

  • teRmirt
  • Профессионал
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

Alex bcn ©:

нужно потренироваться

Я потренировался *GRA* Есть двухрядный димрот диаметром 30-31мм для 35 трубы. Мотал на шпильку 12 мм, сверху обмотал картоном. В результате у меня теперь есть штангенциркуль :)
Второй димрот похоже тоже вышел комом, но уже лучше. Взял 5 метров трубки 6мм, хотел намотать 4м плюм выводы, отмерил 20см от края для вывода, потом еще 1/3 от общей длины, что составило 1,33м. Этого оказалось мало для намотки общих 4 метров, получился димрот 3,5 метра плюс выводы. Пока еще не решил оставить его или новой мотать.

22 Ответ от Danil

  • Danil
  • Danil
  • Stargazer
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

d.styler ©:

на какой конечный диаметр.

Я мотал на полдюймовой ножке от мангала под 33 внутренний. С первого раза нормально получилось без всякого наполнения. Она как раз немного плющится и димрот идеально в трубу помещается.

Homo est mundi pars

23 Ответ от Likhoslav

  • Likhoslav
  • Винокур
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

d.styler ©:

я тут не соглашусь что без проблем. И опять - на какой конечный диаметр.

Вроде как в трубу 42 мм двухслойный. Трудненько мотать будет, первый слой вообще на 10-12 мм оправку мотать придется.

24 Ответ от d.styler

  • d.styler
  • d.styler
  • Профессионал
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

Likhoslav ©:

Трудненько мотать будет,

так и я про это

25 Ответ от al (2021-11-25 18:49:14 отредактировано )

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

teRmirt ©:

Или просто на трубку возврата одевается,

просто одевается. Спаял за пять минут, одел и забыл на годы.

teRmirt, посмотри в моей теме. Я мотал двухрядный в 42 трубу, все без проблем.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

26 Ответ от teRmirt (2021-11-25 18:54:28 отредактировано )

  • teRmirt
  • Профессионал
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

Likhoslav ©:

Вроде как в трубу 42 мм двухслойный. Трудненько мотать будет, первый слой вообще на 10-12 мм оправку мотать придется.

В теории так и должно быть, но трубка на малых диаметрах плющится и чем меньше диаметра оправки первого ряда, тем сильнее плющится трубка.
При оправке на шпильке 12мм диаметр первого ряда получился 18мм, второго - 30мм. При оправке на 15мм трубе первый ряд получился 24мм, второй 38,5мм

Для второго ряда использовал картонку


al ©:

Я мотал двухрядный в 42 трубу, все без проблем

По твоей теме делал второй димрот, только у меня трубы ф25 не было, я заменил картоном. Но ошибся в количестве витков первого ряда, точнее 1/3 для первого ряда это очень примерное соотношение, нужно было делать 24-25 витков

27 Ответ от Alex bcn

  • Alex bcn
  • Alex bcn
  • Capítulo de Cataluña
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

d.styler ©:

я тут не соглашусь что без проблем.

Да, чуть не так выразился  :)
Нужна сноровка и помощник для того, чтобы сделать первую петлю, а дальше реально без проблем.

d.styler ©:

И опять - на какой конечный диаметр.

Я мотал на медную трубу 22 мм, как раз идеально входит в рубашку 35 мм с внутренним 33 мм.

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

28 Ответ от daminalp

  • daminalp
  • daminalp
  • Профессионал
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

А у меня руки из другого места растут. Я просто купил готовый димрот. *HI*

Качество - всё! Количество-ничто!
teRmirt

29 Ответ от teRmirt

  • teRmirt
  • Профессионал
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

daminalp ©:

купил готовый димрот

Сначала тоже хотел купить, но потом желание сделать самому победило ;)

30 Ответ от daminalp

  • daminalp
  • daminalp
  • Профессионал
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

teRmirt ©:

Сначала тоже хотел купить, но потом желание сделать самому победило

  Весьма похвальное желание! Если чувствуете свой потенциал, то зеленый свет!

Качество - всё! Количество-ничто!

31 Ответ от Четланин

  • Четланин
  • Четланин
  • Профессионал
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

al ©:

там все проще
Комплект оборудования для самогоноварения

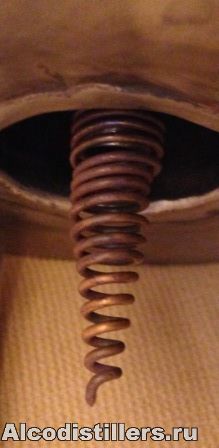

У меня ещё проще, спираль просто одевается на трубку.

teRmirt, d.styler, al, skoff, Александр Золотарев, Юрий, Danil, Alex bcn, JohnJohnov, YuryKh
  • IMG_2515.JPG
    size: 42.65Кб type: JPG

32 Ответ от d.styler

  • d.styler
  • d.styler
  • Профессионал
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

Четланин, а это мысль! И паять не нужно!  *THUMBSUP*

33 Ответ от skoff

  • skoff
  • skoff
  • Нормально всё
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

Четланин ©:

спираль просто одевается на трубку.

Я такой же пользуюсь. По твоей наводке :)

Если с вами кто-то не согласен, это ещё не значит, что кто-то из вас неправ.
Стабильная РК 35мм, 1050+500мм, куб 20л, куб 37л, TM-WEB, СРМ JJ, ТЭН 3кВт, пиво

34 Ответ от teRmirt

  • teRmirt
  • Профессионал
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

Четланин ©:

спираль

А как моталась спираль?

35 Ответ от Четланин

  • Четланин
  • Четланин
  • Профессионал
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

teRmirt, спираль моталась на конусообразную заготовку (в хламе нашёл) диаметром чуть меньше диаметра трубки возврата, сначала виток к витку а затем растянул.

teRmirt

36 Ответ от SLOG

  • SLOG
  • SLOG
  • В отпуске
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

teRmirt ©:

А как моталась спираль

Я тоже таким вопросом задался, когда увидел пружинку :). Если ничего готового под рукой нет, то проще всего из деревяшки "карандашик" выстрогать - и вся недолга.

teRmirt

37 Ответ от teRmirt (2021-12-07 23:35:31 отредактировано teRmirt)

  • teRmirt
  • Профессионал
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

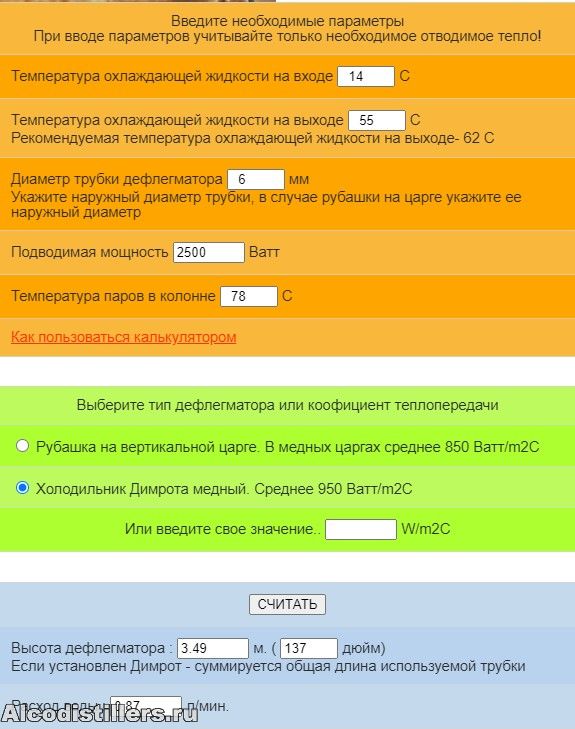

Сделал димрот. По калькулятору получилось 3,5 метра.

Хотел сделать, 4м чтобы было с  запасом, но просчитался при намотке первого ряда. Чтобы сделать 4 метра, нужно было первый ряд мотать 25 витков.
Итак, оставил 20 см для вывода, отмерял 1/3 от нужной длины, получилось 1,33м

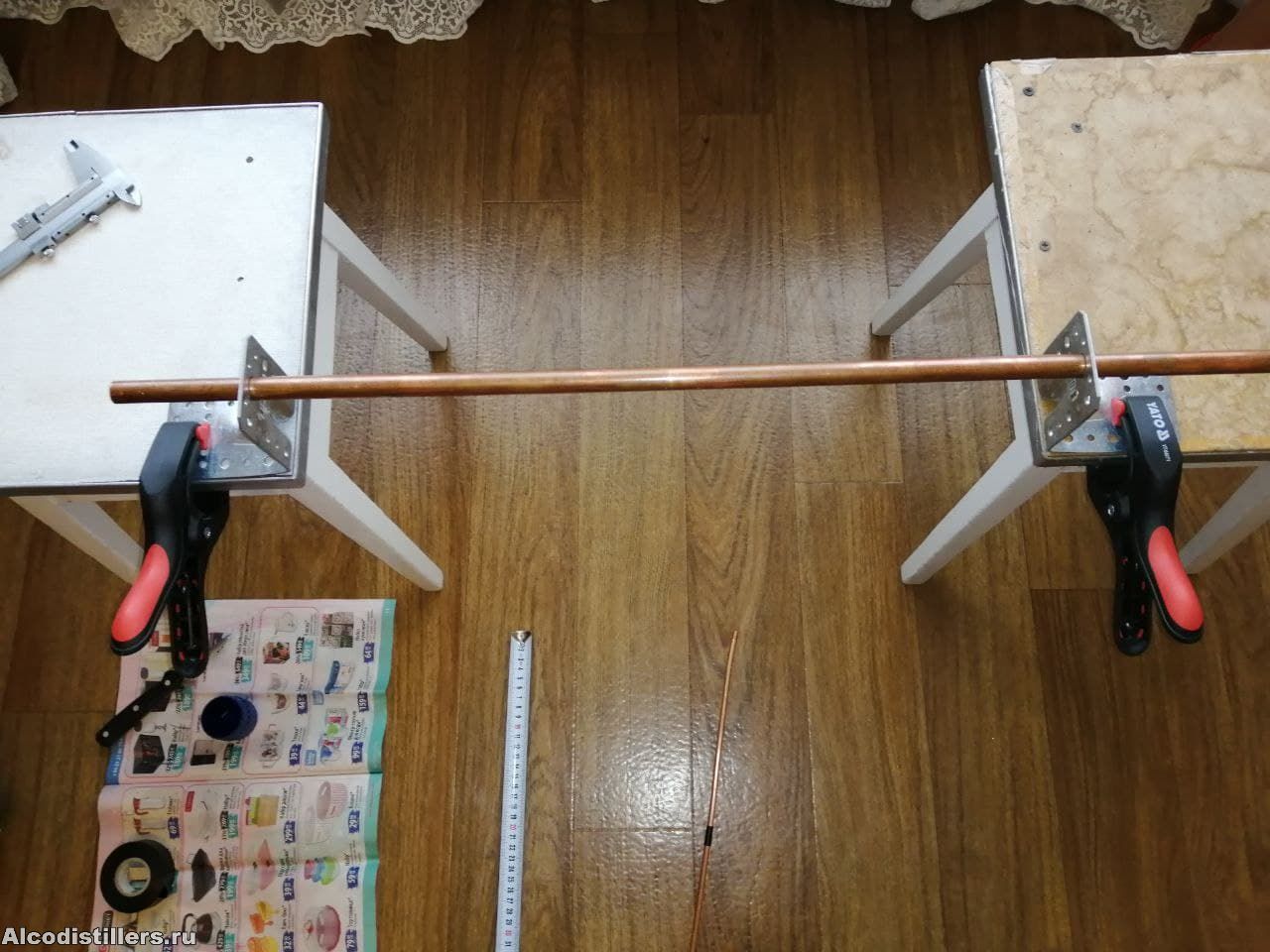

Оправку использовал медную трубу ф15, тисков у меня нет, поэтому трубку вставил в уголки

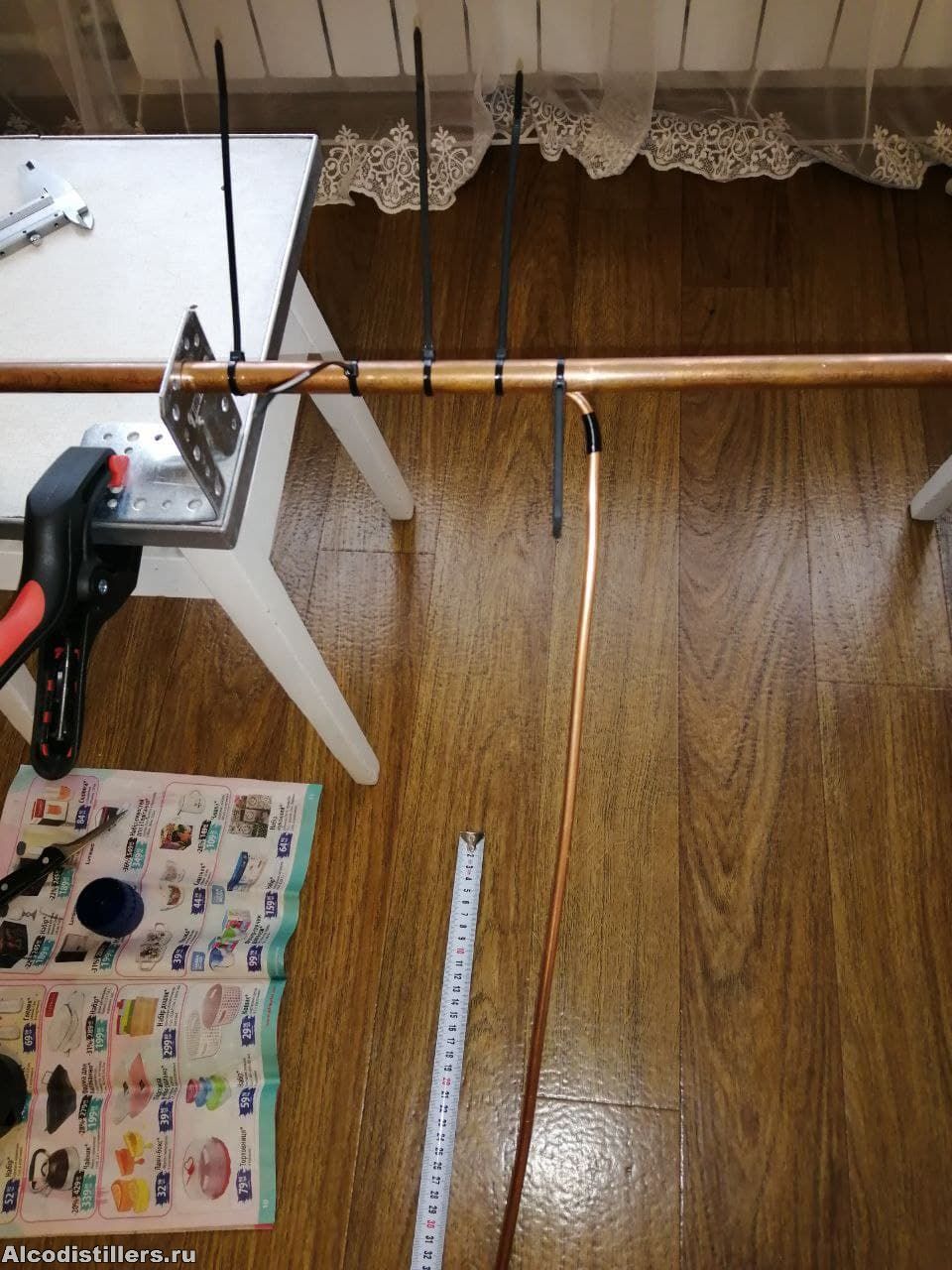

Край трубки стянул хомутами

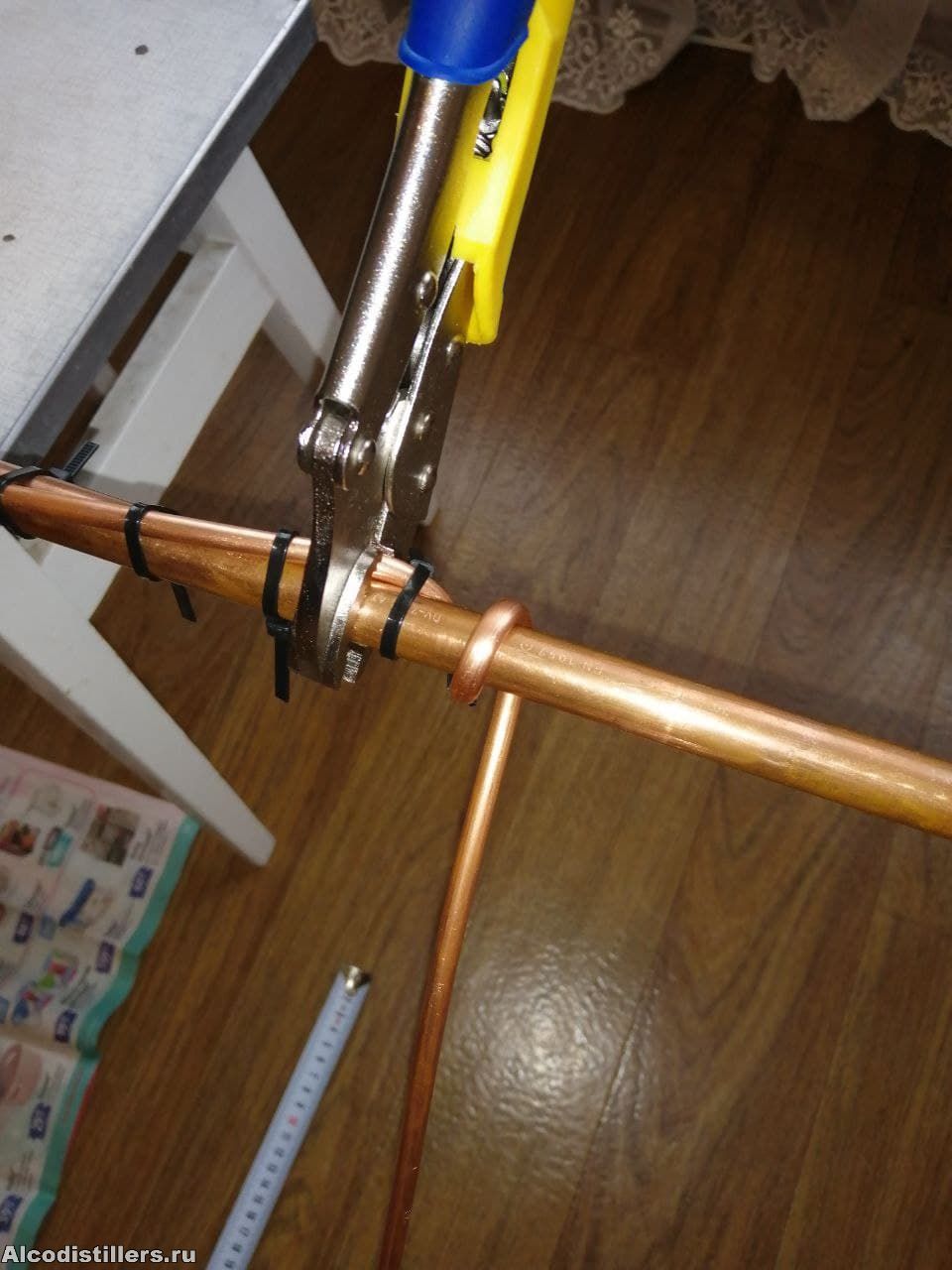

зажал струбциной

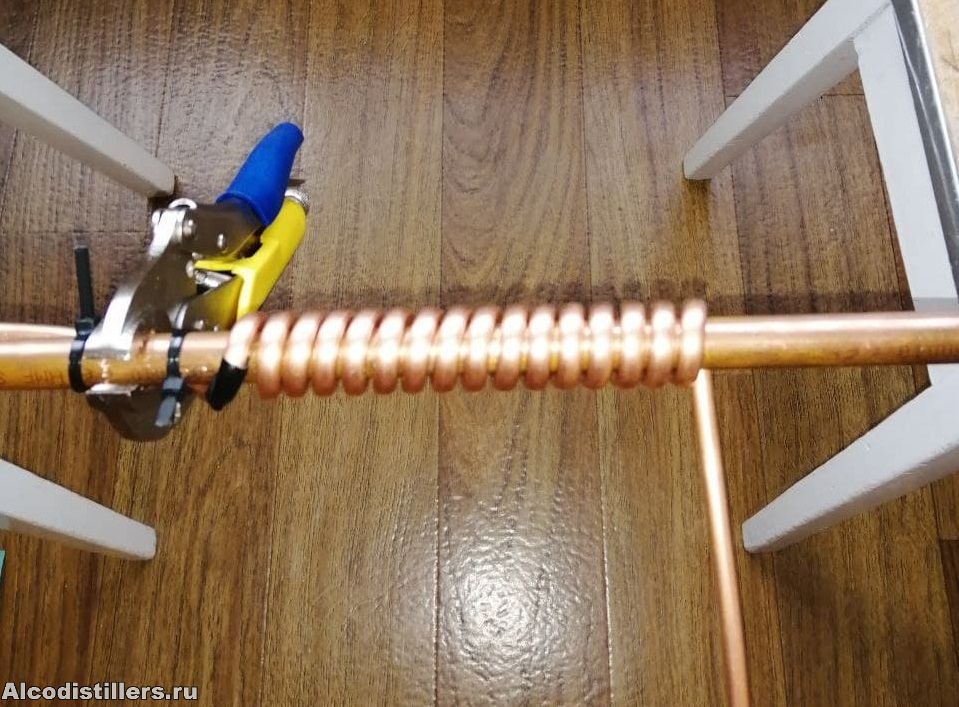

Первый ряд намотал без проблем, витки раздвигал ножем


Для зазора между рядами обмотал первый ряд картоном и стянул стяжкой

По мере наматывания второго ряда картон прокручивал и вытягивал, оставляя намотанными на картоне 4-5 витков, это помогло извлечь картон без особых трудностей и танцев с вымачиванием и выжиганием

Далее припаял твердым припоем ТСА, выводы паял мягким. Замочил в лимонке

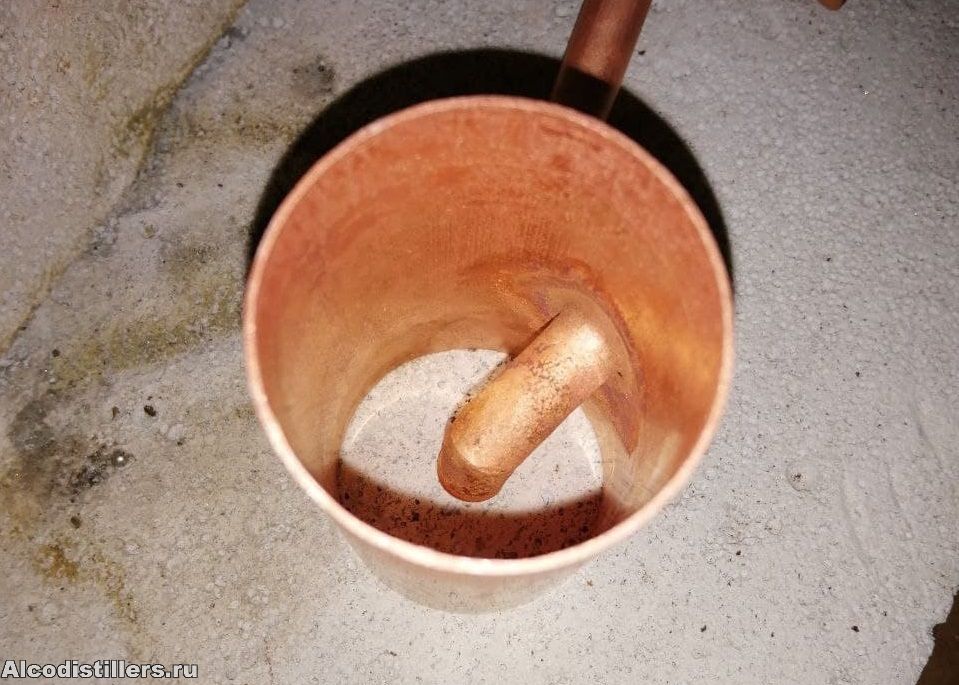

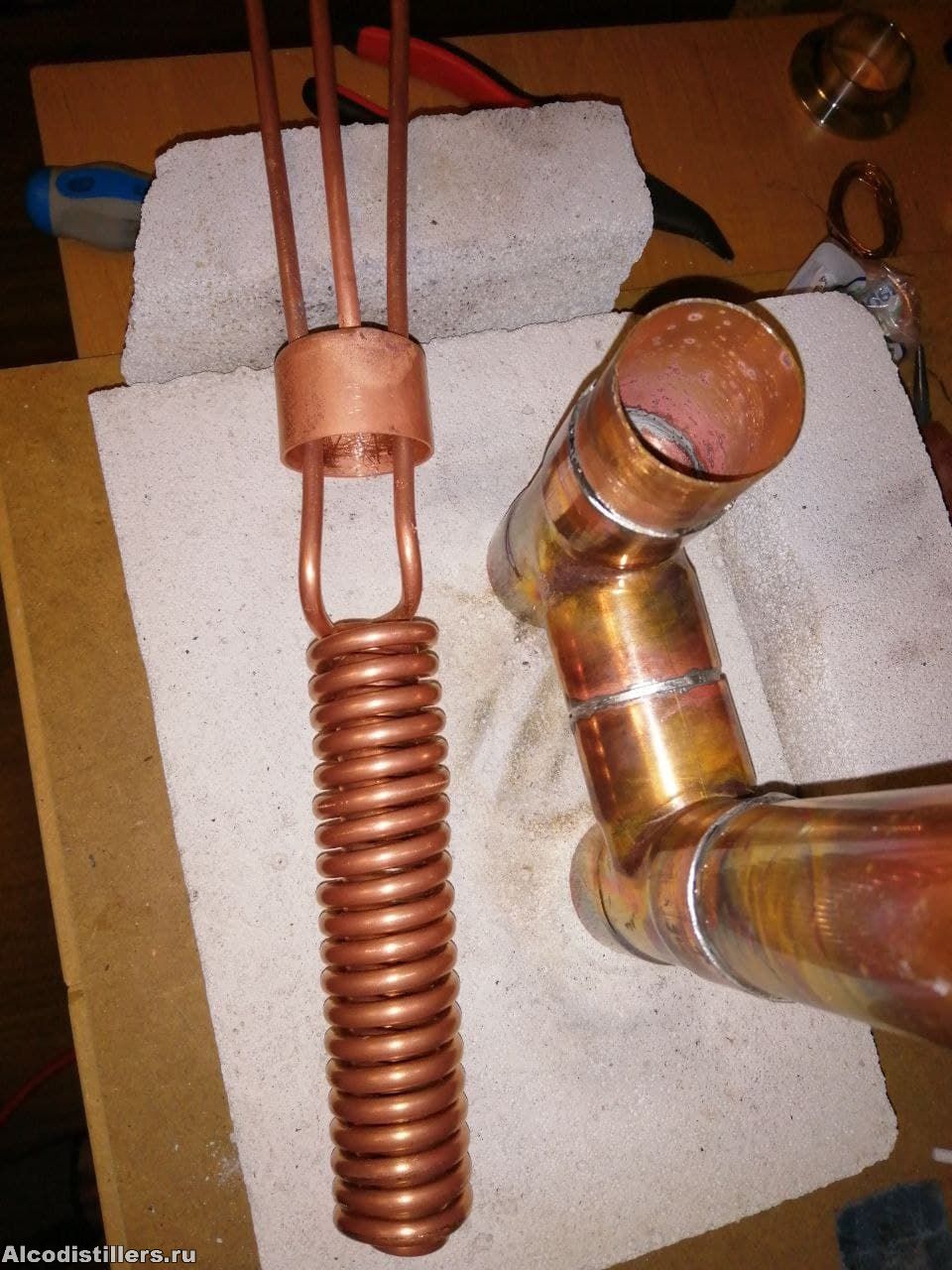

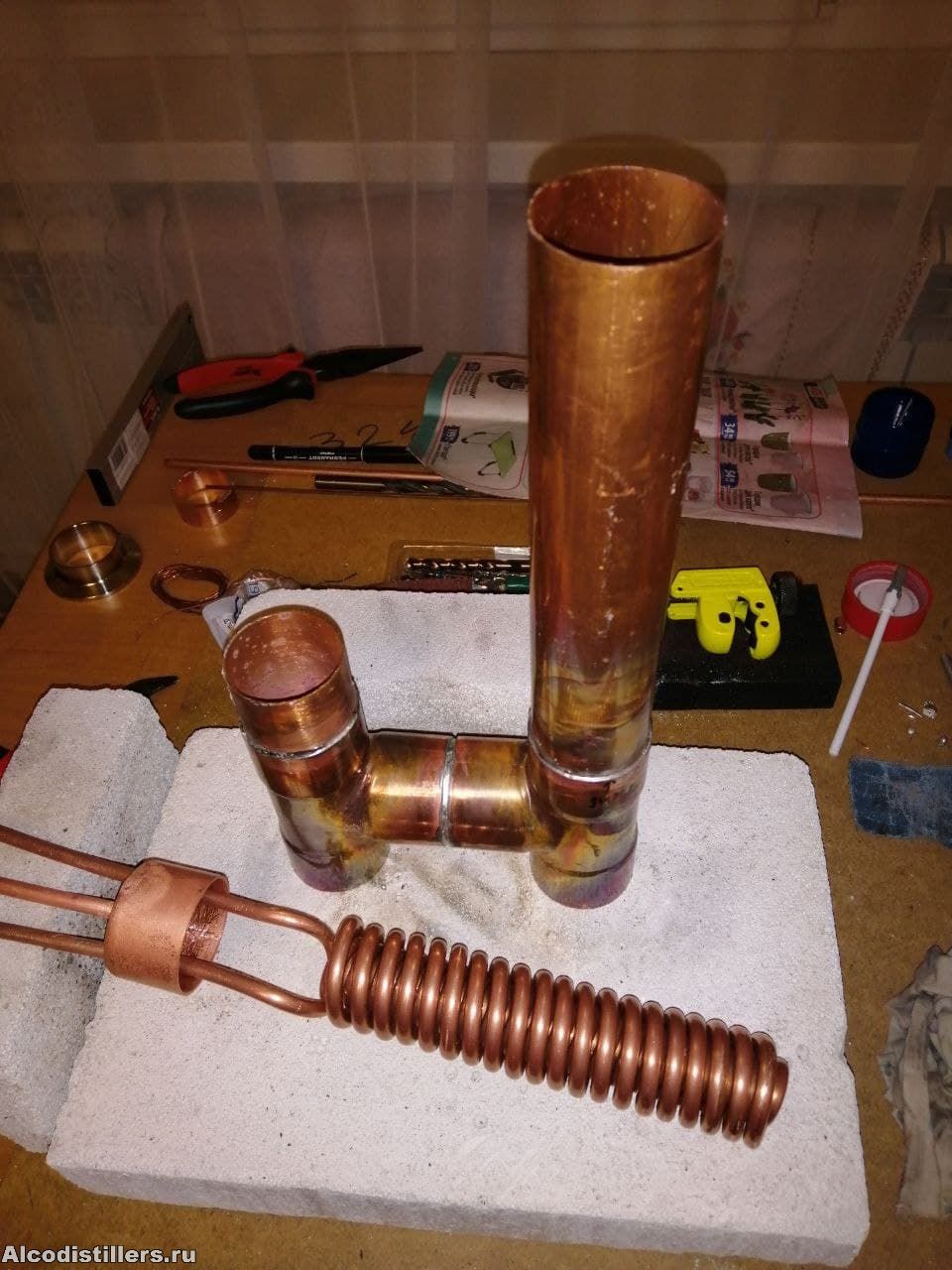

Трубку возврата паял твердым припоем по шаблону, чтобы выдержать угол наклона

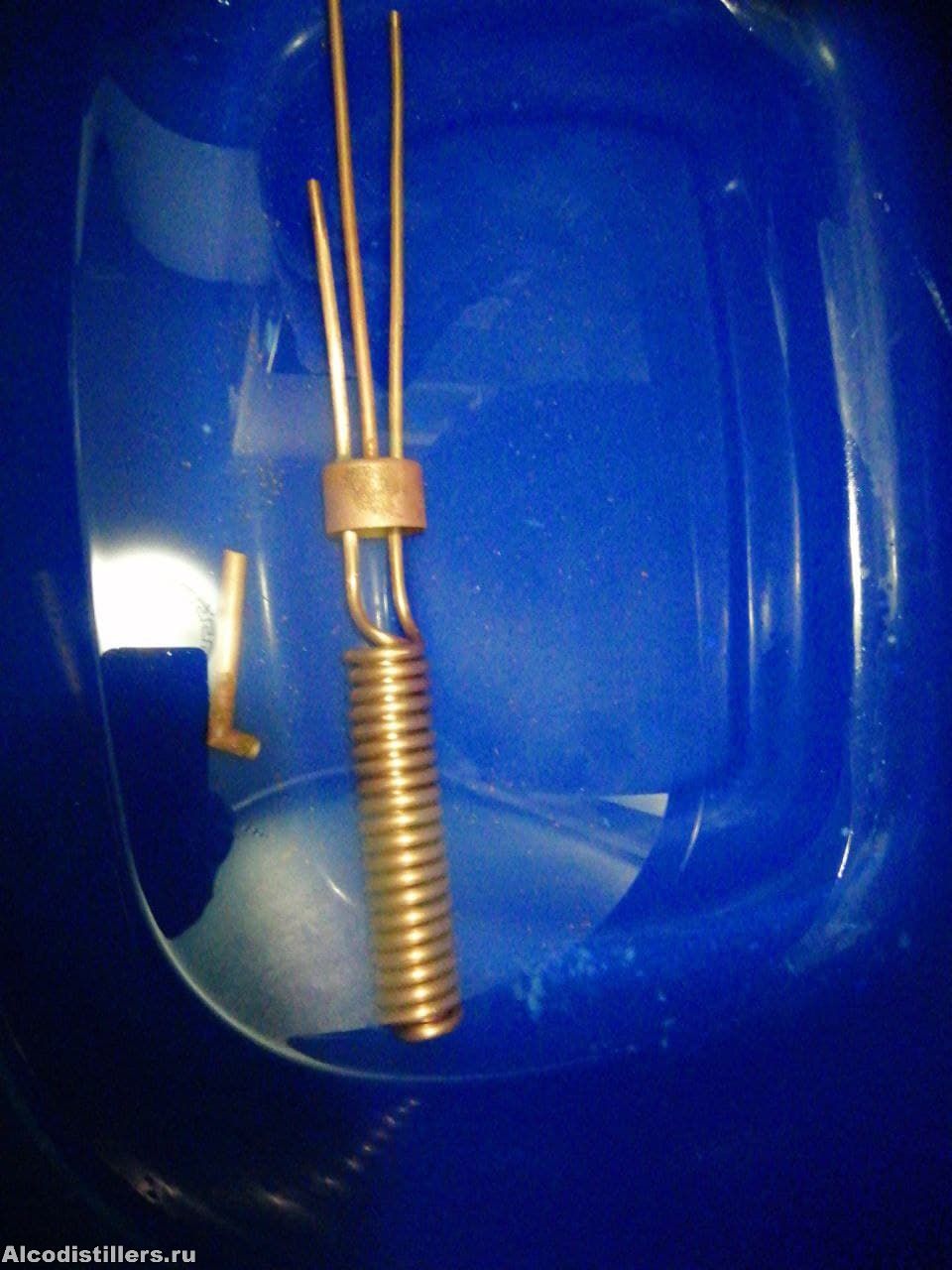

Фото выше уже после замачивания в растворе лимонной кислоты.

Мягким припоем спаял тройники и трубку для димрота.


Не примите за глупый вопрос, но паял я первый раз. При замачивании в растворе лимонной кислоты, оловянный припой покрывается жирноватым белым налетом. Как снаружи, так и внутри. Это так и должно быть?

Иван, d.styler, Alex bcn, Александр Золотарев, st, al, Valerich, avk676, kvic, Четланин, Алексей30RUS, LatgalecLv, skoff
  • 0.jpg
    size: 102.83Кб type: jpg
  • 1а.jpg
    size: 145.98Кб type: jpg
  • 1.jpg
    size: 177.42Кб type: jpg
  • 2.jpg
    size: 122.59Кб type: jpg
  • 3а.jpg
    size: 154.34Кб type: jpg
  • 4.jpg
    size: 89.45Кб type: jpg
  • 4а.jpg
    size: 235.91Кб type: jpg
  • 5.jpg
    size: 175.71Кб type: jpg
  • 5а.jpg
    size: 98.05Кб type: jpg
  • 5б.jpg
    size: 134.76Кб type: jpg
  • 9.jpg
    size: 99.71Кб type: jpg
  • 11.jpg
    size: 161.21Кб type: jpg
  • 10.jpg
    size: 164.72Кб type: jpg
  • 12.jpg
    size: 218.38Кб type: jpg
  • 6.jpg
    size: 126.99Кб type: jpg
  • 7.jpg
    size: 143Кб type: jpg

38 Ответ от Alex bcn

  • Alex bcn
  • Alex bcn
  • Capítulo de Cataluña
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

teRmirt ©:

Не примети за глупый вопрос, но паял я первый раз.

Отлично получилось  *THUMBSUP*

teRmirt ©:

Это так и должно быть?

Да.

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.
teRmirt

39 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

teRmirt, отличная работа!
Потемневший припой от лимонки промой щелочью. Либо просто моющее средство, если не поможет, то содой.
Стекло после жесткого припоя только механически, наждачная бумага или кар щетка.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!
teRmirt

40 Ответ от teRmirt (2022-02-05 17:01:44 отредактировано teRmirt)

  • teRmirt
  • Профессионал
  • Оффлайн

Re: Стабильная РК 42/1500 на клампах

Продолжаю собирать свою колонну. Прошло много времени, думал быстрее процесс будет идти. Сломался телефон с камерой, поэтому покажу уже готовые детали. Итак, что было сделано.

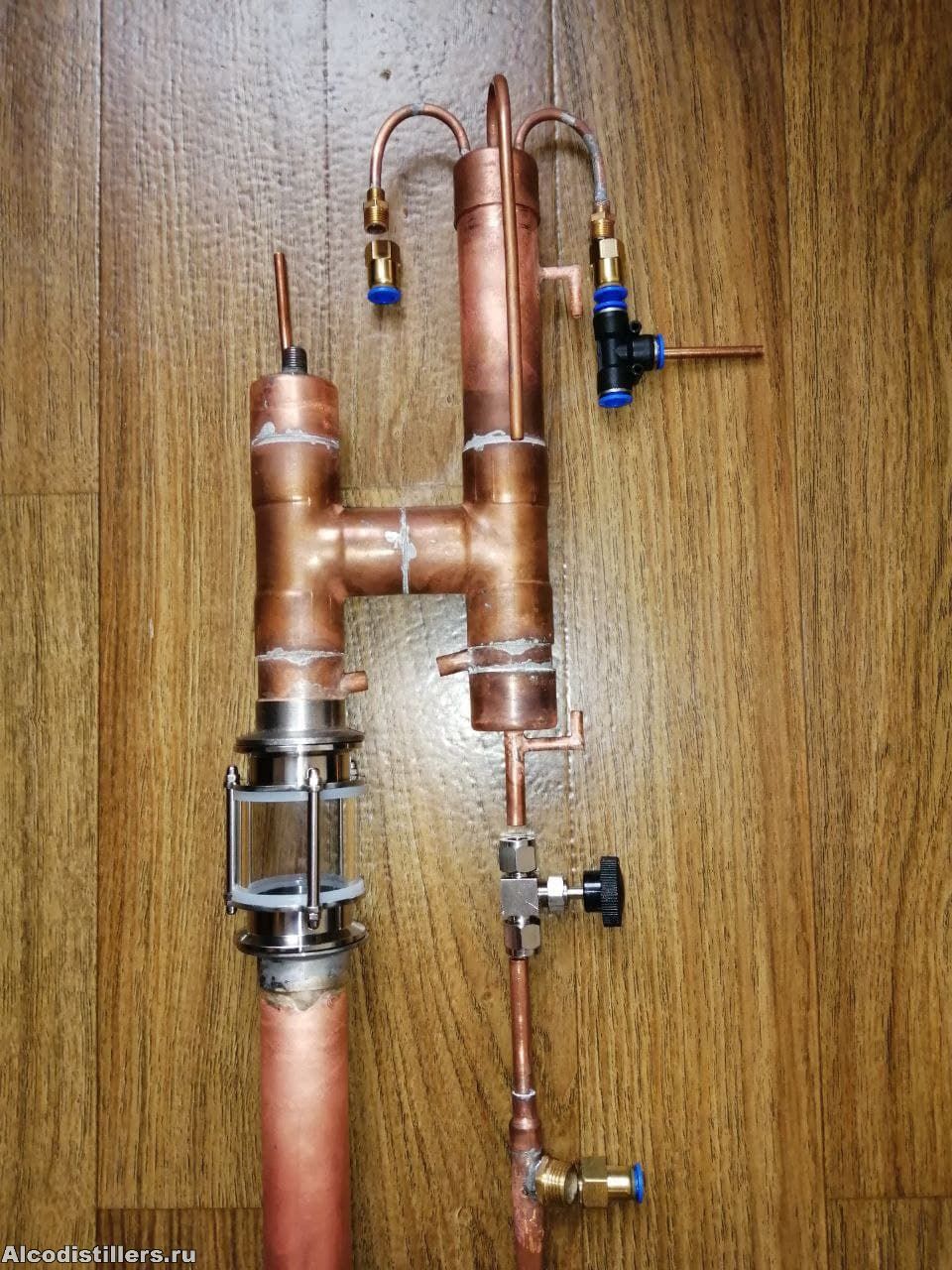

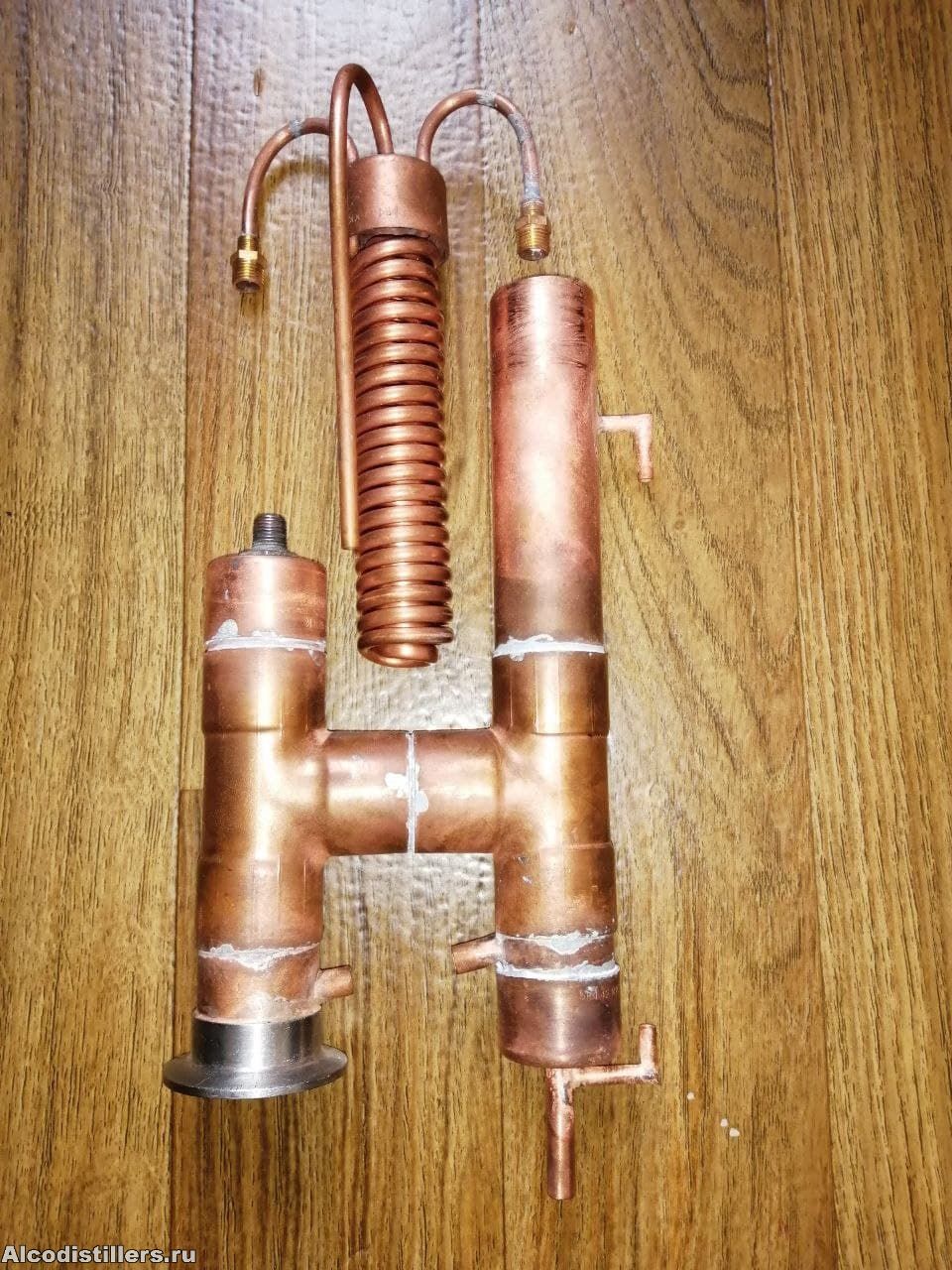

Доделал голову

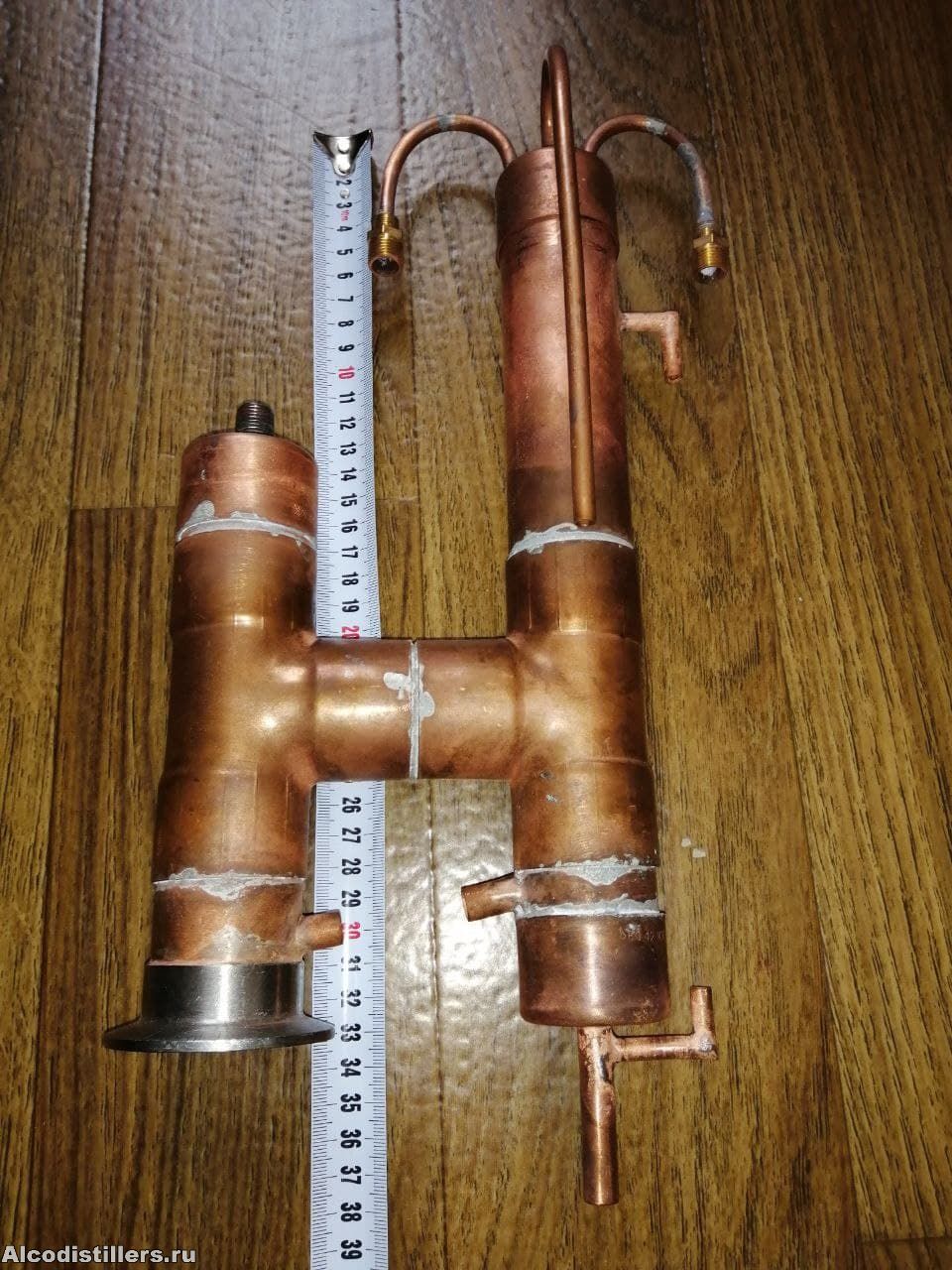

Высота получилась 33 см

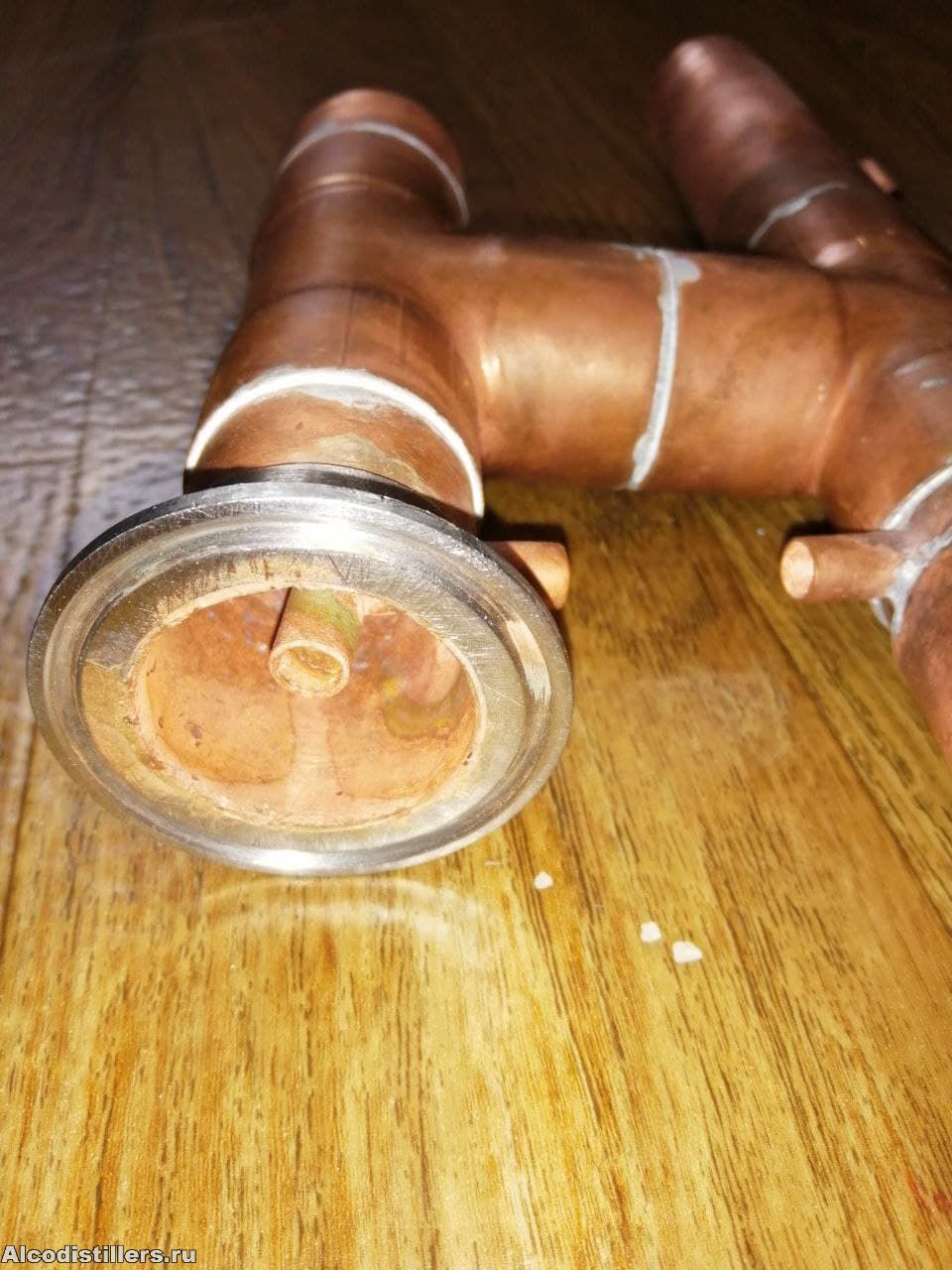

для установки датчика температуры, взял идею Alex bcn  *HI* купил переходники 1/4*1/2, отрезал 1/2 часть и припаял твердым припоем

Твердым припоем с 30% серебра припаял кламп.

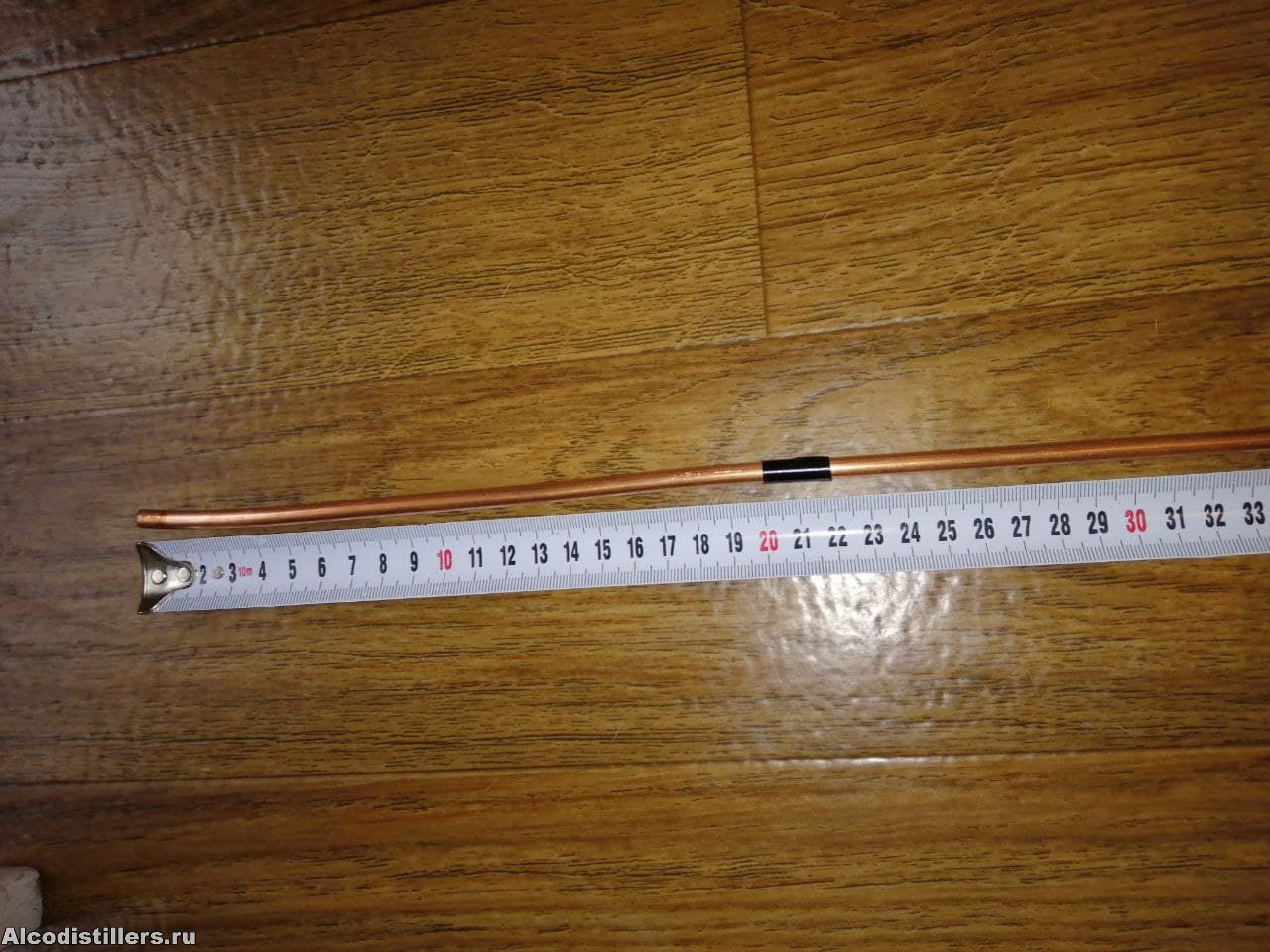

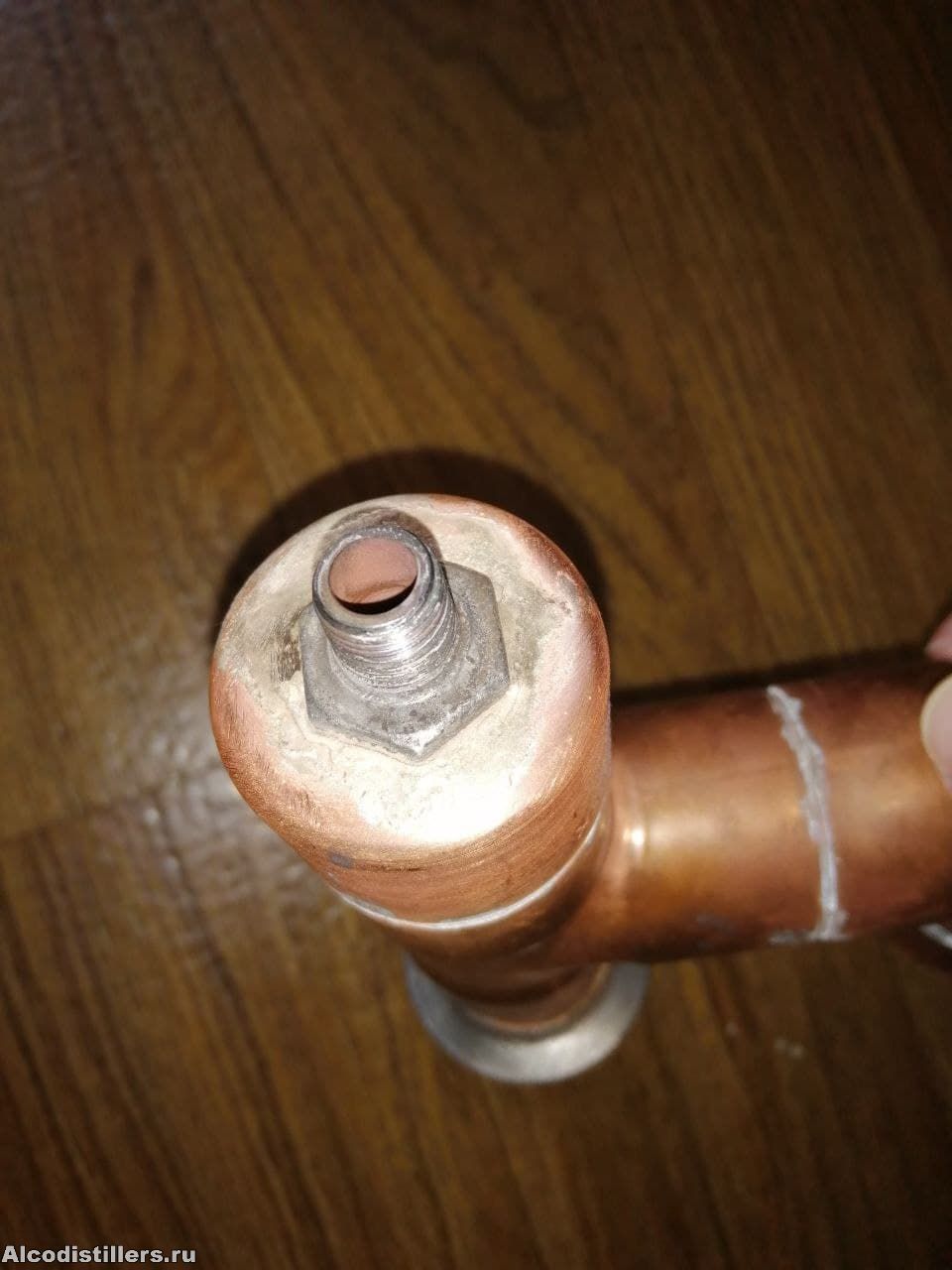

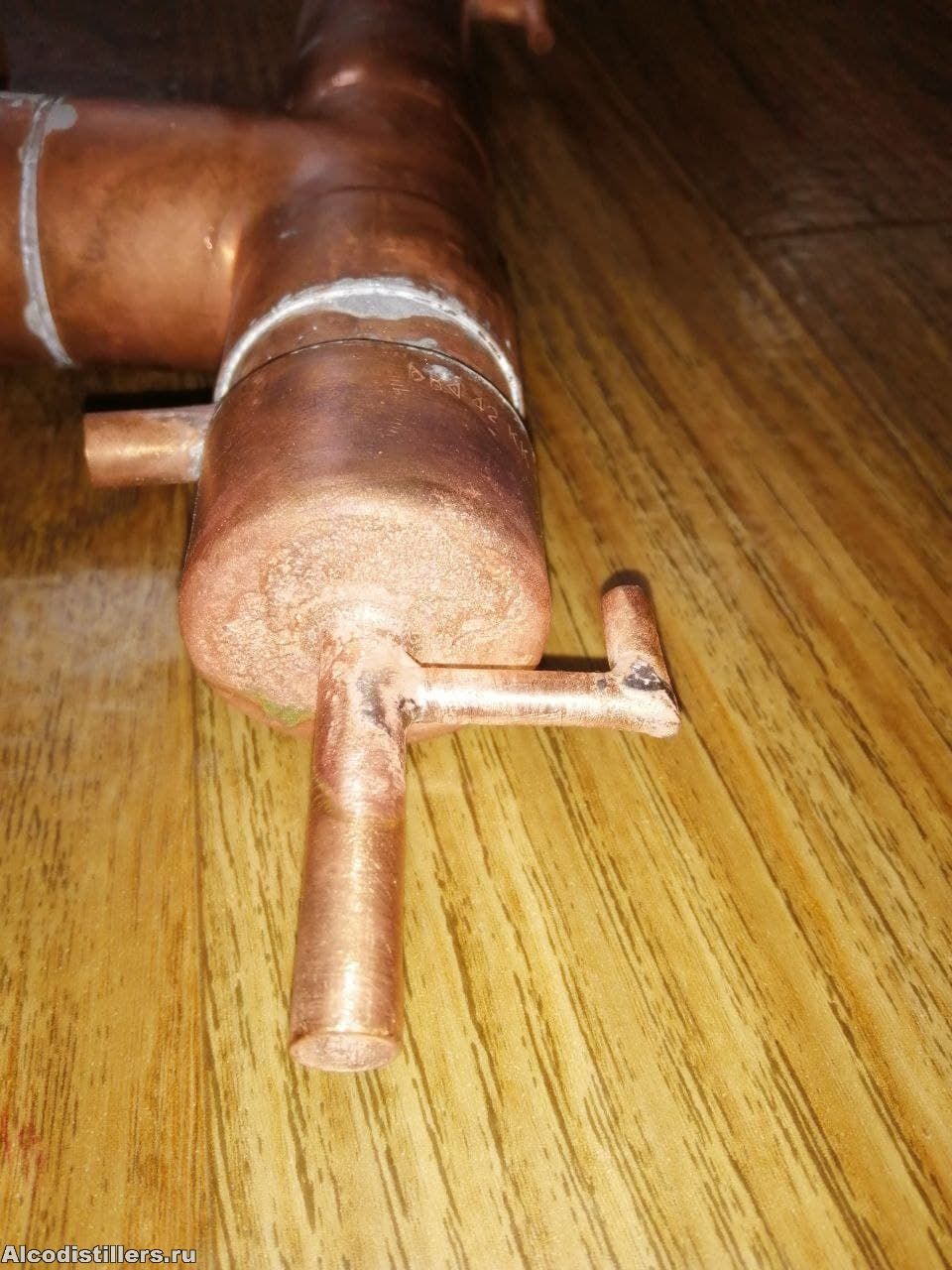

Сделал вывод под гидроуровень из трубки 6мм.  Твердым припоем впаял его в трубку отбора (10мм). В заглушке сделал отверстие 10мм и припаял трубку отбора. Заглушку припаял мягким припоем

Решил для экономии высоты укоротить димрот, распаял, обрезал вертикальные трубки, запаял обратно. Димрот получился по высоте 240мм

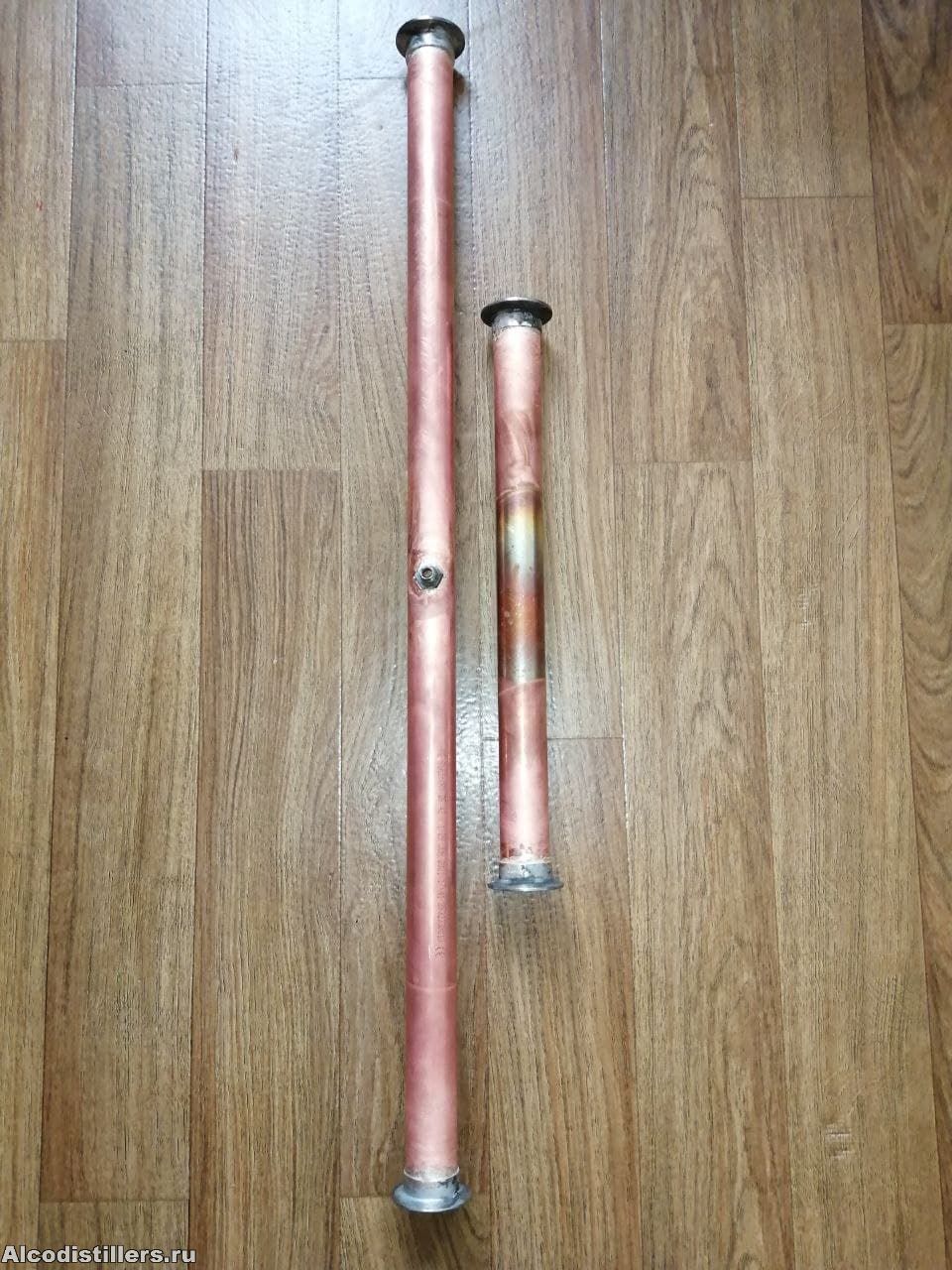

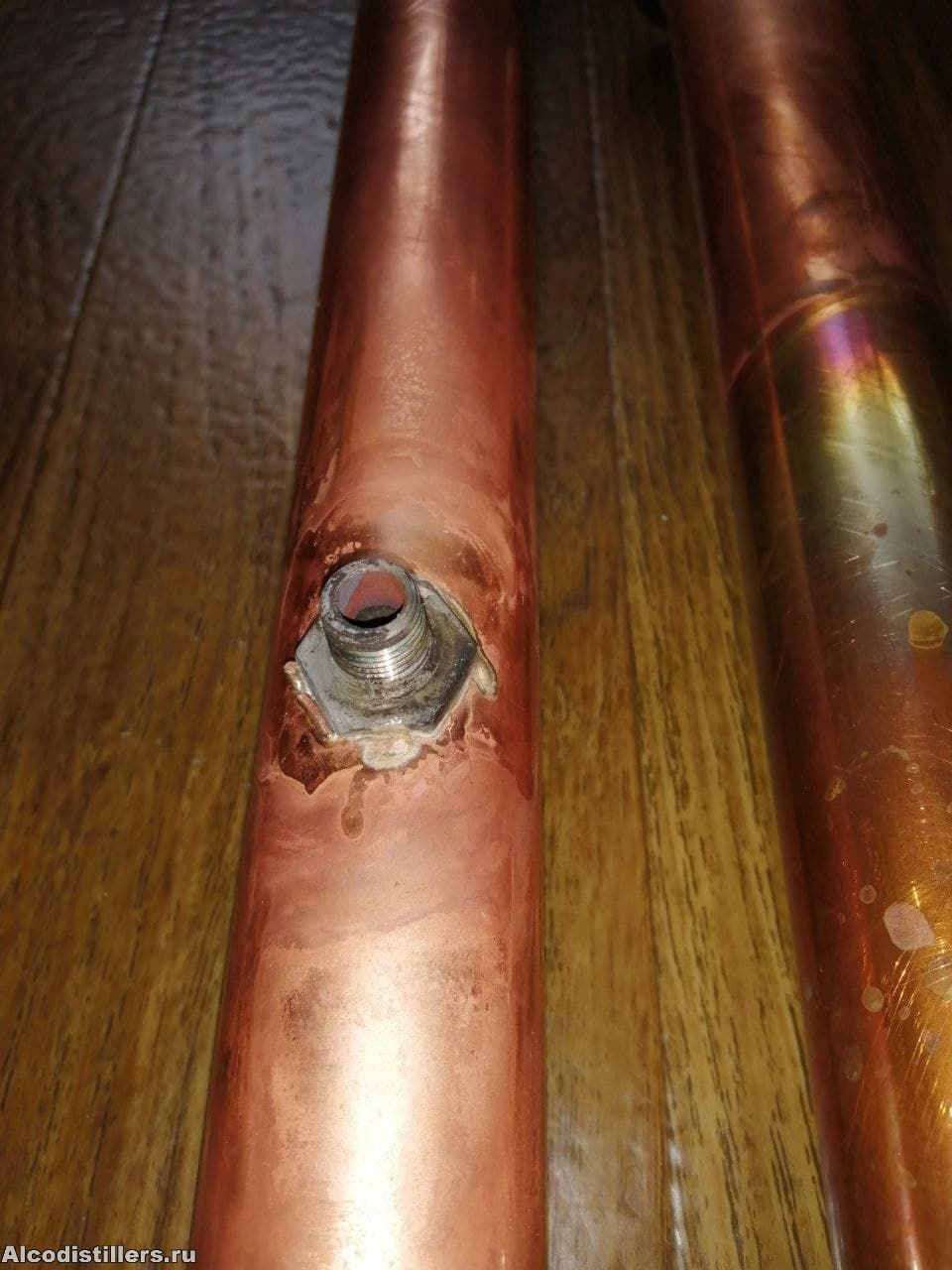

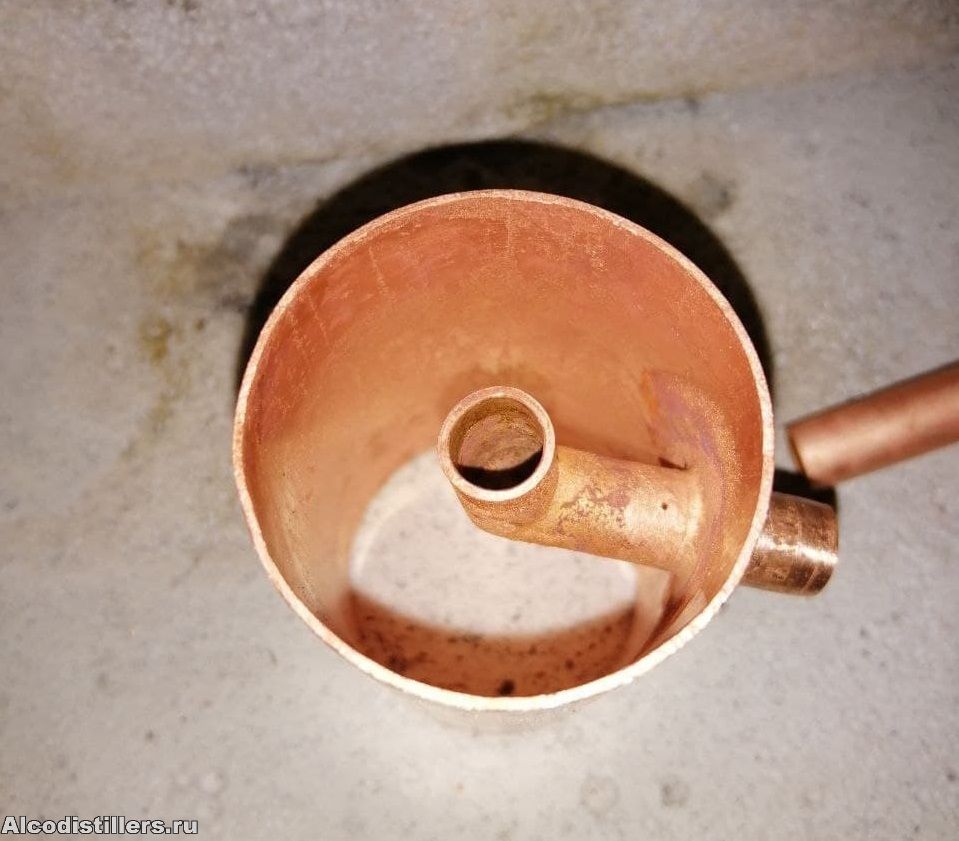

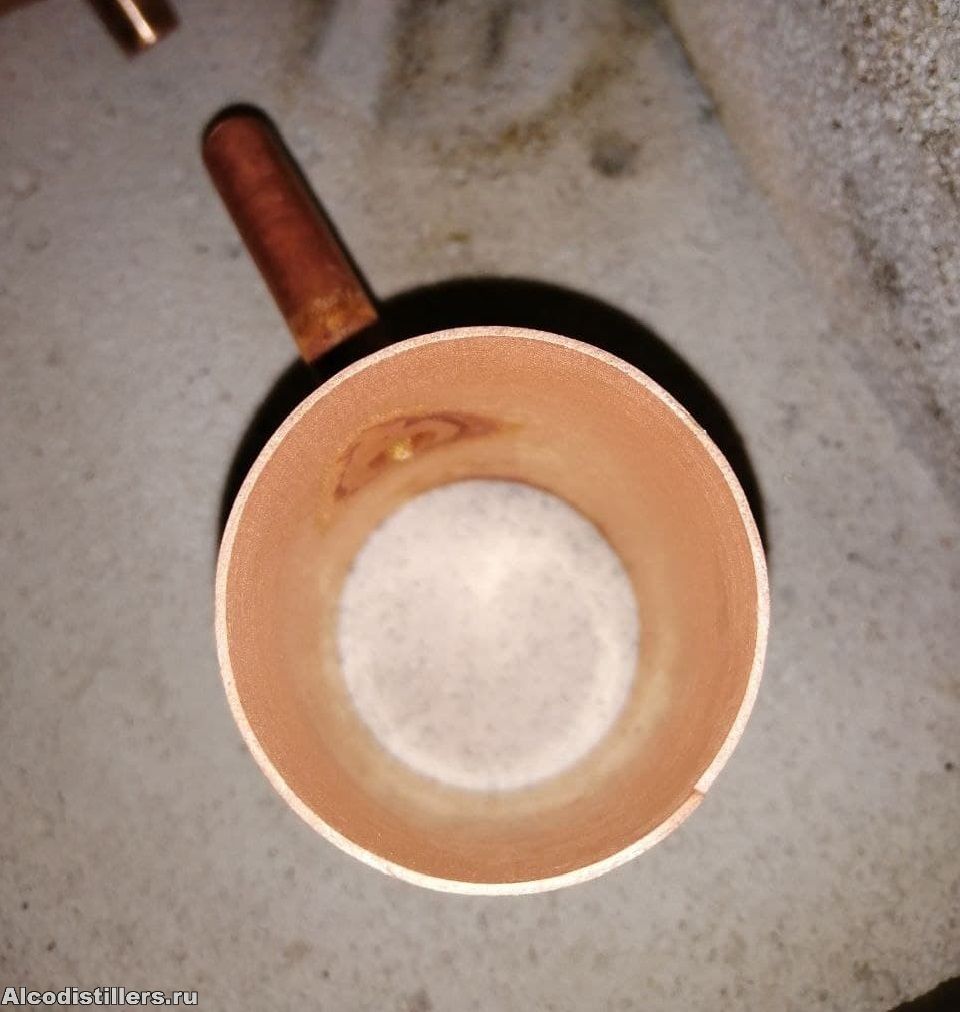

Царгу 1500мм разделил на 2 части 1000мм, и 500мм. Припаял клампы, в царге 1000мм на 1/2 высоты припаял вывод под датчик температуры. Намучился с ними. Клампы на трубу не налазили никак, пришлось на горячую их одевать, в угол 90 градусов так и не попал, как не закреплял. Не знаю, буду пробовать подставкой выводить уровень, если не получится - закажу готовые царги.

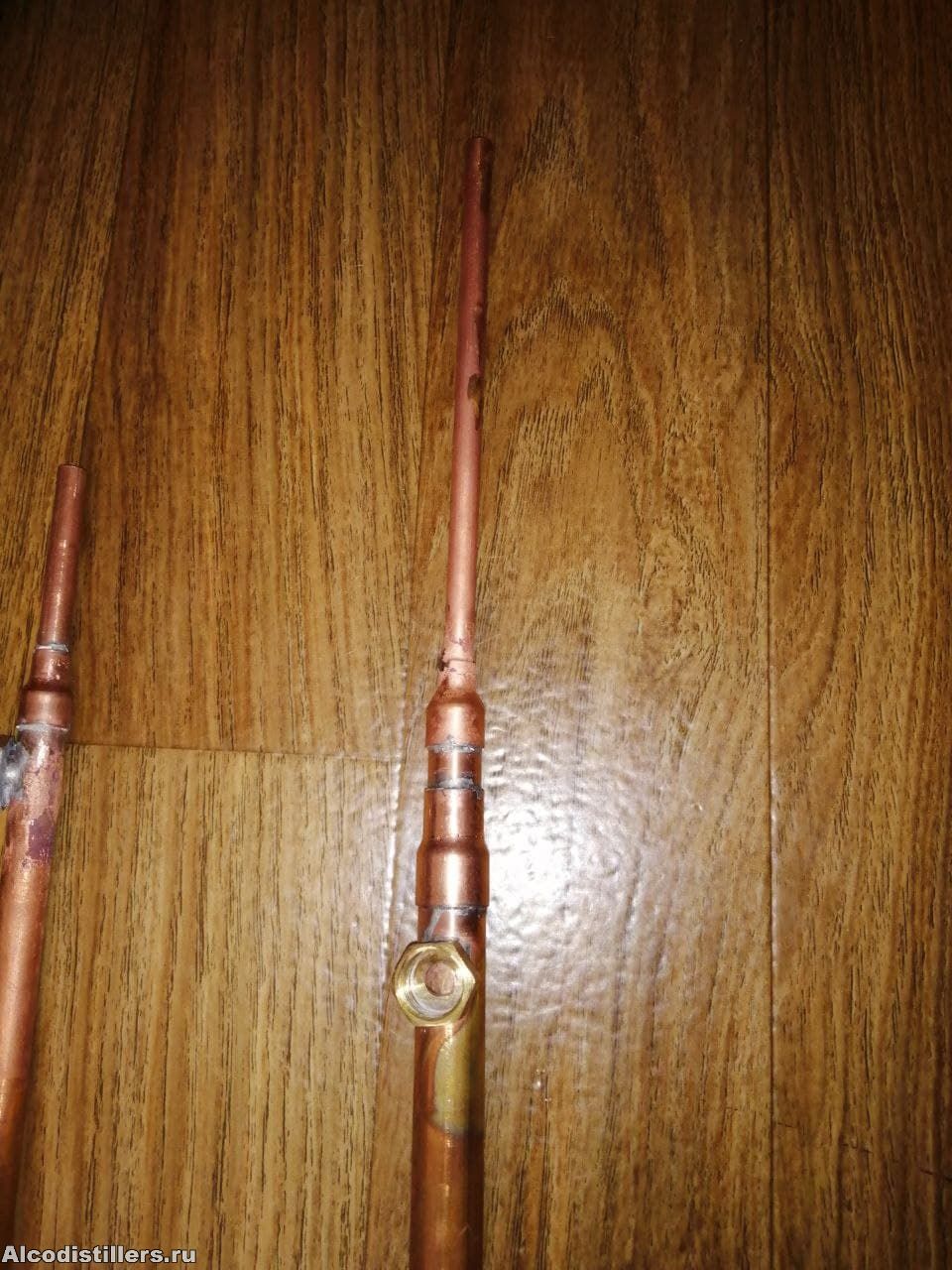

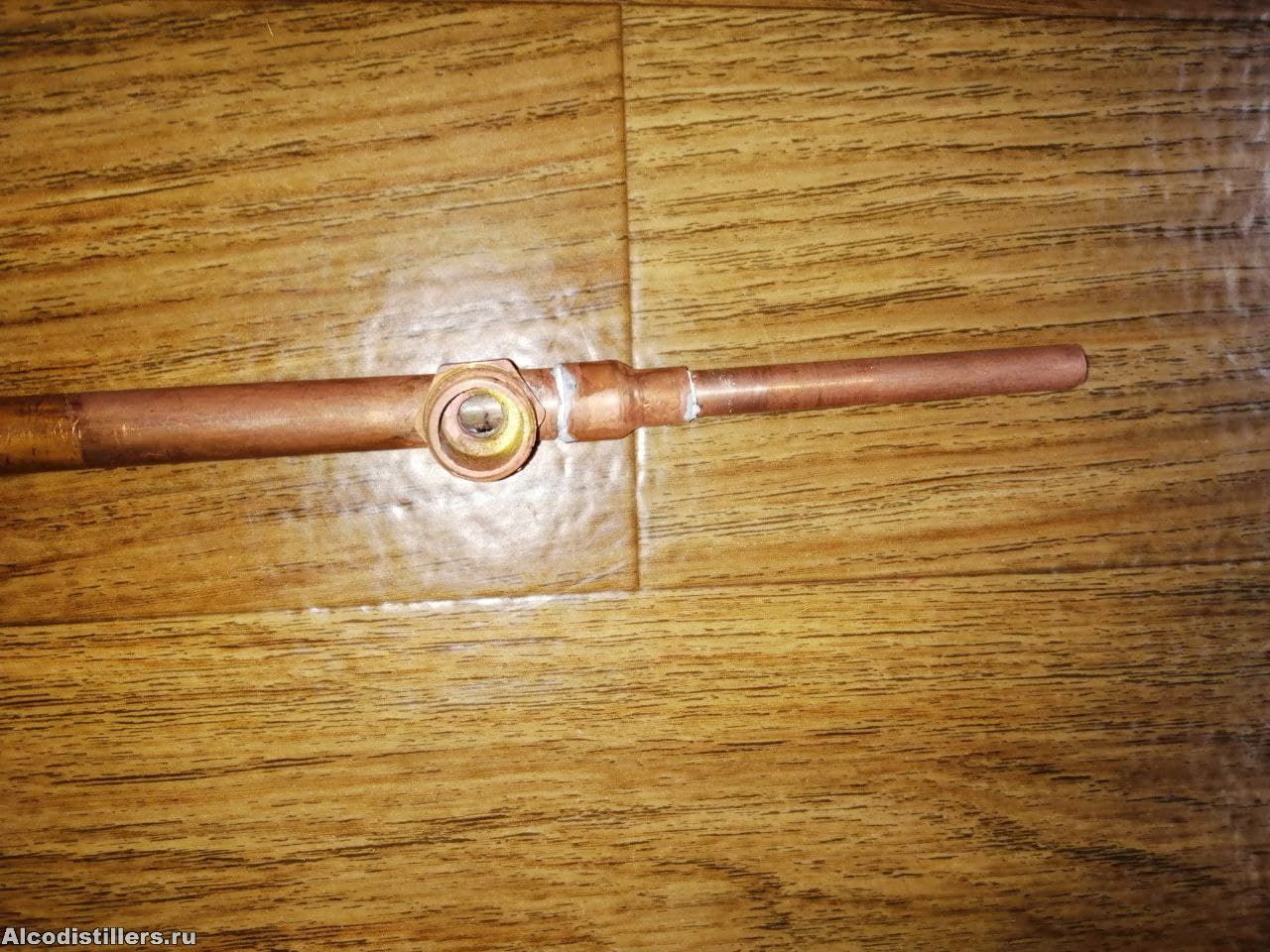

Доохладитель и холодильник делал прямоточный. Для дохладителя использовал трубу 10мм и 15мм рубашку. Длина 1 метр. На десятку намотал и пропаял медную проволоку, подогнал напильником чтобы плотно вошла в рубашку. Выводы под воду 1/2, паял мягким припоем

Прямоточный холодильник делал из трубы 18мм в 22мм рубашке, длина 1метр. Также, намотал и пропаял проволоку, подогнал напильником, вставил в рубашку через переходники 22/18 и пропаял. С одной стороны припаял внутреннюю резьбу 3/4 для переходника под кламп 2". С другой стороны через переходник 18/10 припаял трубку отбора 10мм

Почему сделал 2 холодильника? Труба 15мм была куплена как оправа для димрота и чтобы не валялась просто так, решил из нее сделать доохладитель.

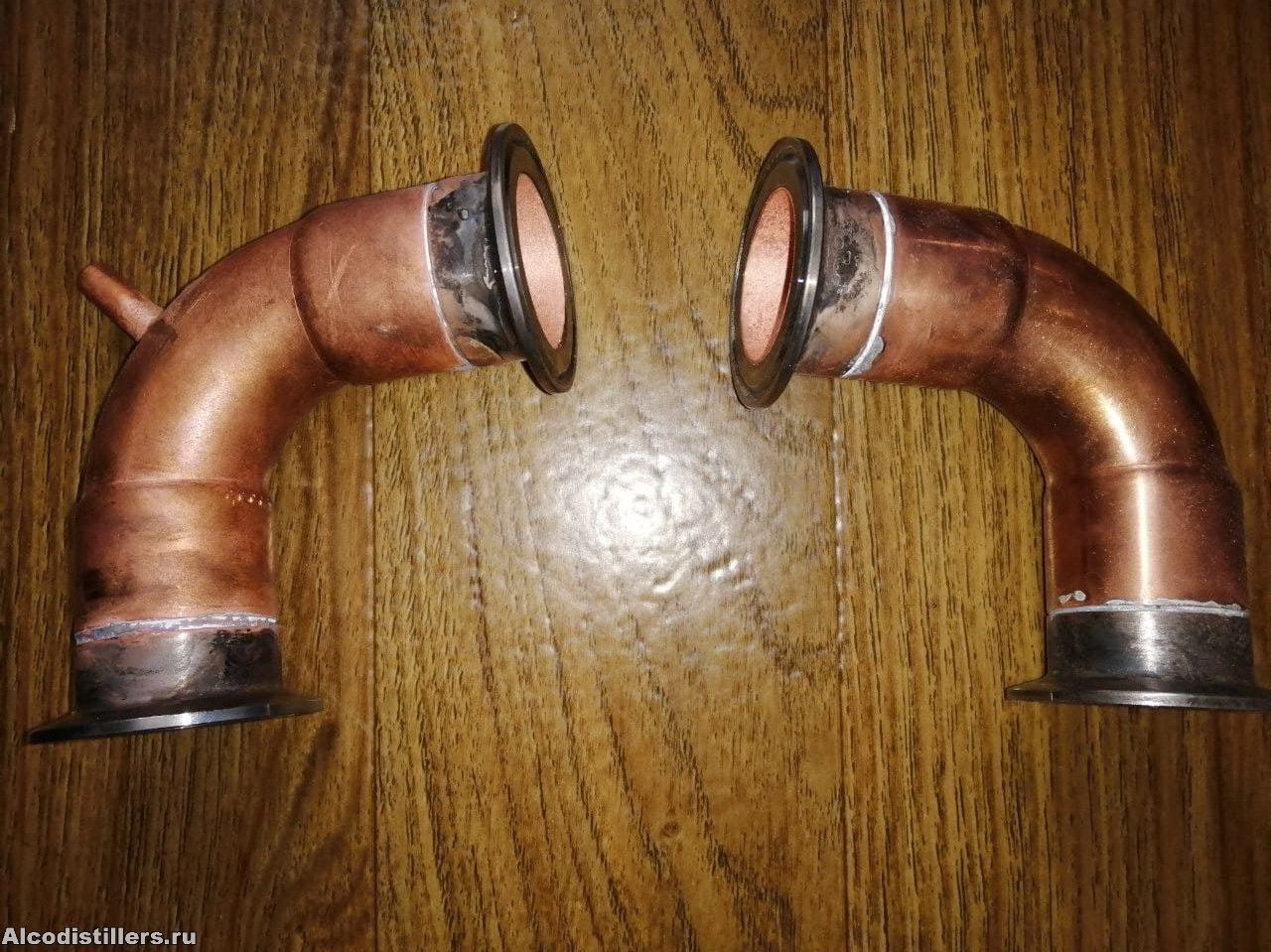

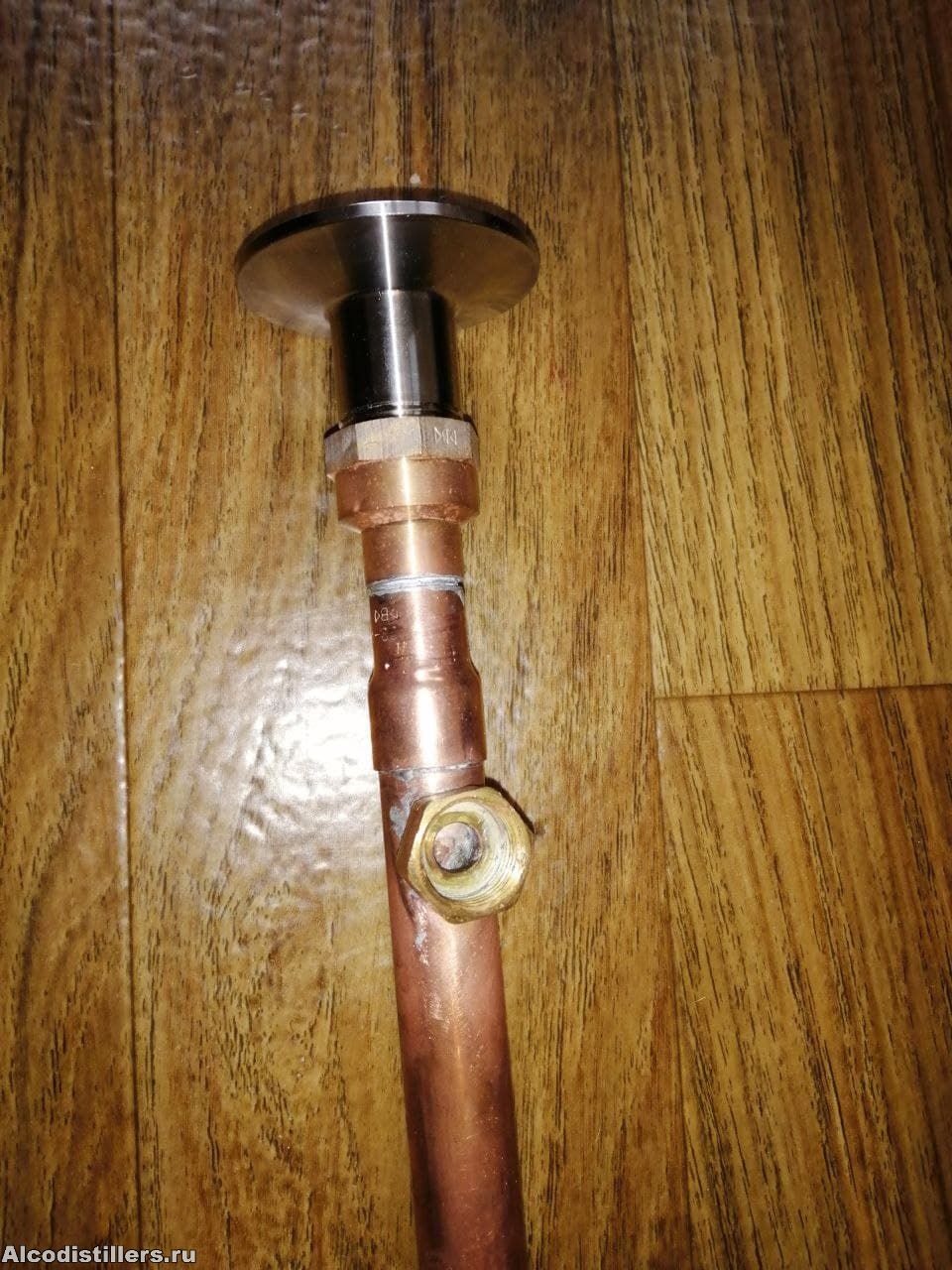

Для изготовления Дистиллятора купил 2 угла на 90. Припаял клампы, в одном сделал вывод под термометр

Бак на 40 литров купил еще летом, тэн 3 кВт, слив 1/2, подрывной клапан 1 атмосфера, термометр был в комплекте

Сделал примерку

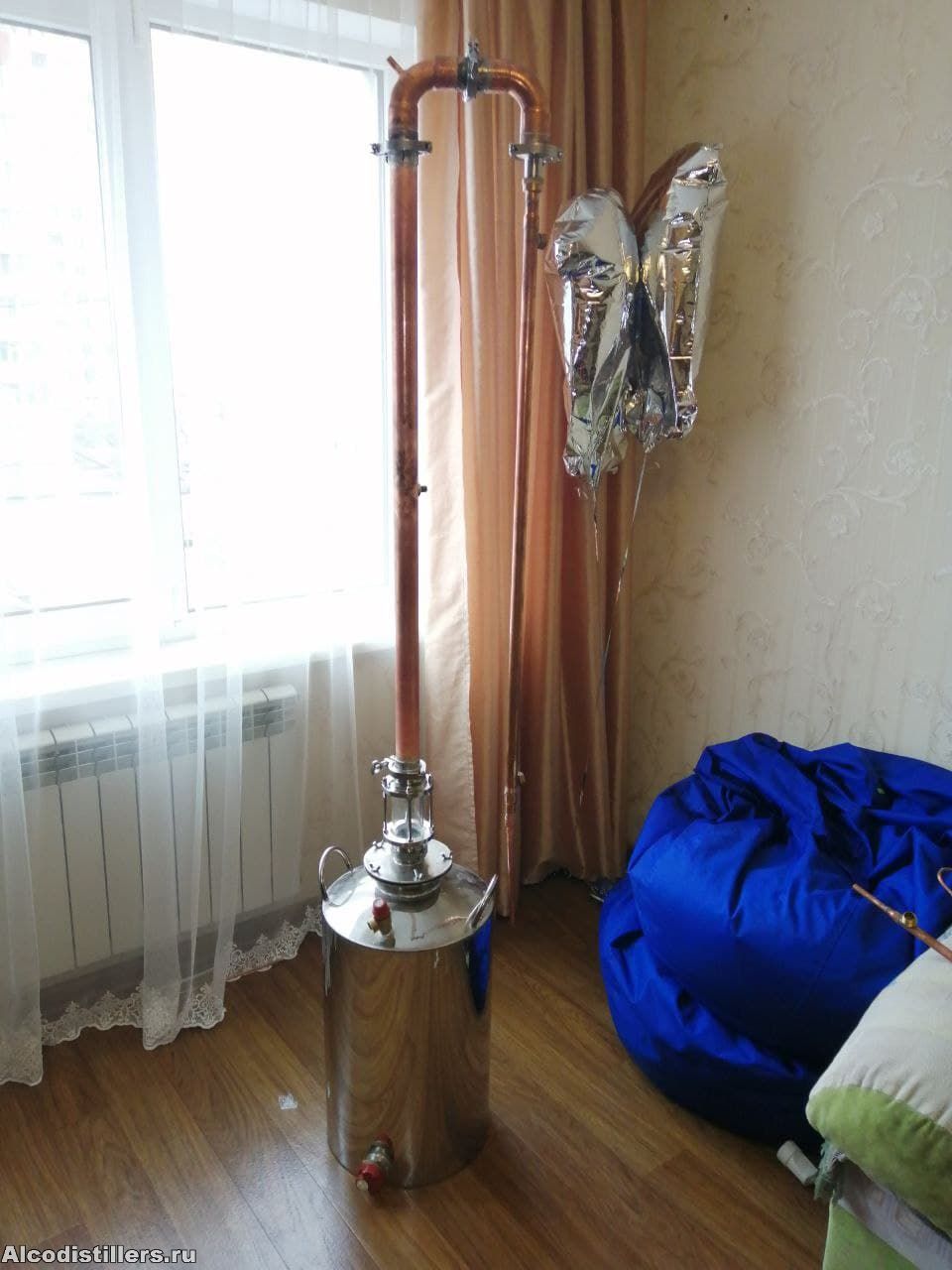

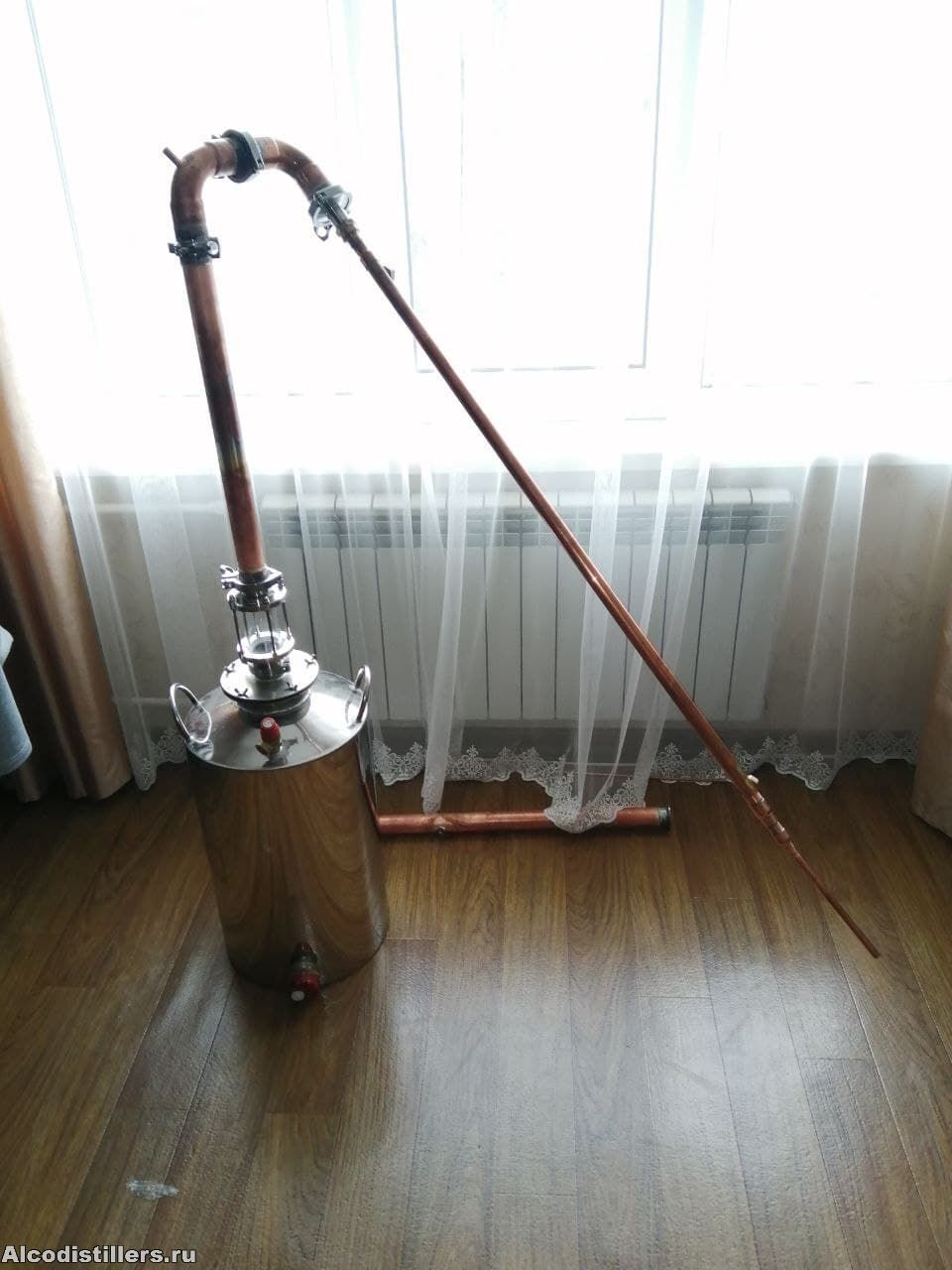

Решил посмотреть как будет смотреться на кубе:

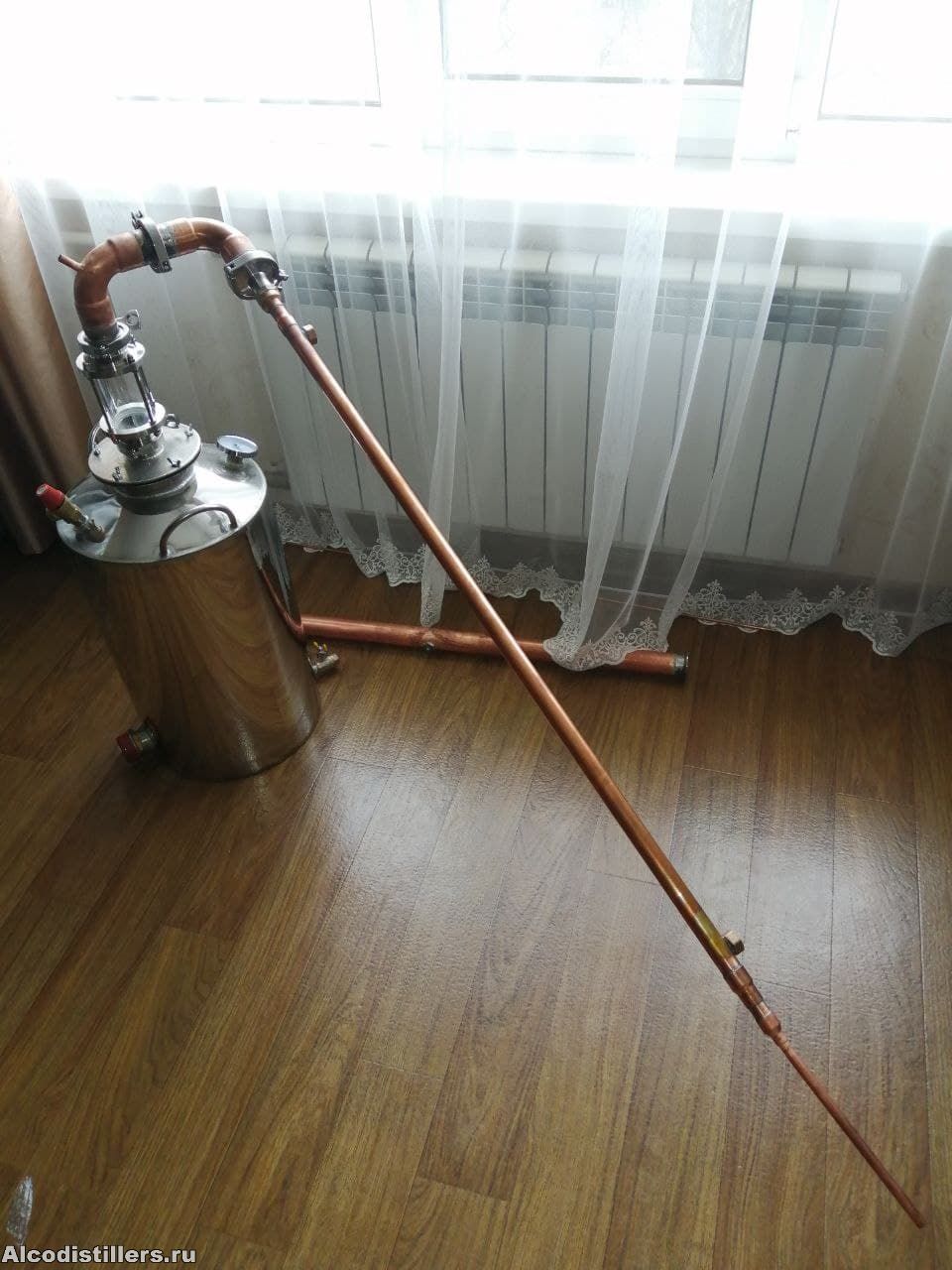

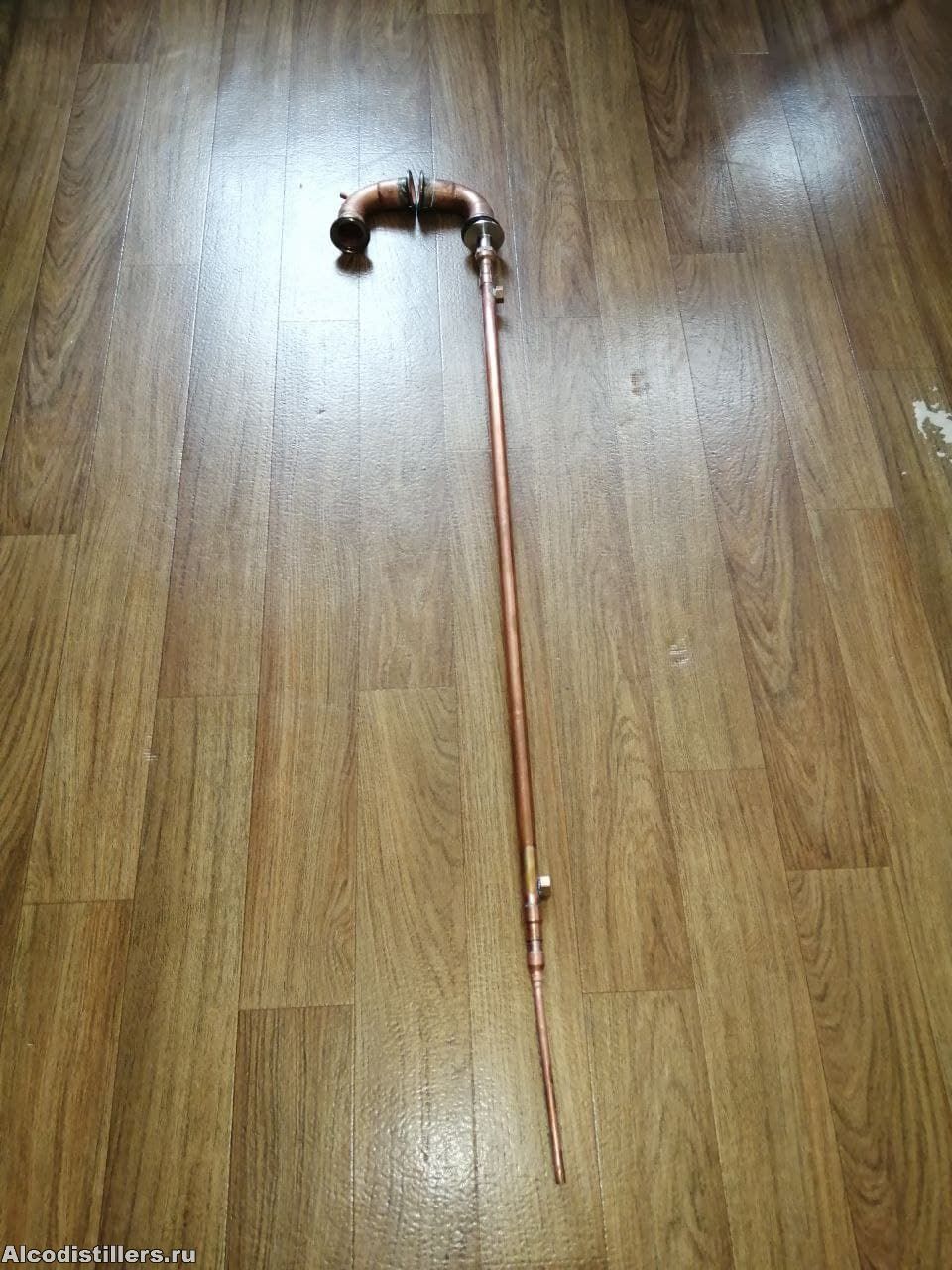

Дистиллятор

Дистиллятор с укреплением

БК

РК
