JohnJohnov,
Дифавтомат должен срабатывать при токе между землей и нулем в 10-30 миллиампер и сразу все отключает, физически разрывая все соединения. На первый взгляд, тут не должно быть подводных камней в виде огромных токов через термовыключатель.
Впрочем, могу быть неправ, не специалист.
Chernik, дифавтомат или УЗО гарантированно срабатывает при разнице втекающего и вытекающего токов в сколько-то мА (т.е. если есть ток утечки), при замыкании нуля и земли эта разница не гарантирована, но вполне может быть. Соответственно и сработка очень вероятна.
А вот разность потенциалов может набежать весьма ощутимая, и зависит она от множества факторов: от топологии сети, количества и качества подключенных нагрузок, качества заземления и т.п. и т.д.
И тащить высоковольтный провод по медной колонне в мокром помещении...можно, конечно, но лучше не надо.
Это всё из серии "если нельзя, но очень хочется, то можно".
Я, когда разводил себе в доме временную электросеть, зажал нулевой проводник алюминиевого вводного кабеля в латунную колодку. Знал, что нельзя, но сделал - времянка же. Так с этой времянкой и жил пару лет пока разок не подключил сварочник в доме трубу заварить - задымилось в щитке, естественно, адреналину хапнул в достатке. А у кого-то десятилетиями работает, а кто-то сгорел уже вместе с домом...
между землей и нулем
Что, кстати, имеется ввиду под "землей" и "нулем"? А то у меня смутные подозрения, что ещё и в терминологии путаница.
Давно пора сделать вход аварийного стопа, согласен. Но этот кунштюк чуток посложнее останова разгона, хотя в целом - не проблема. Сделаю, как минутка появится.
Я добавил обработку дачтиков 1-wire и аварийную остановку по превышению предельной температуры, ну и индикацию температуры заодно... Вроде ничего сложного, работает.
Я добавил
Куда добавил?
Куда добавил?
В исходники, вы же не против, я для себя
Еще убрал разгонное реле, при моих 2.5 квт тэна симистор греется слабо даже в разгоне, а разгонное реле у меня выполняет функцию защитного, для полной обесточки всего. Ну и дисплей поменял на LCD1602

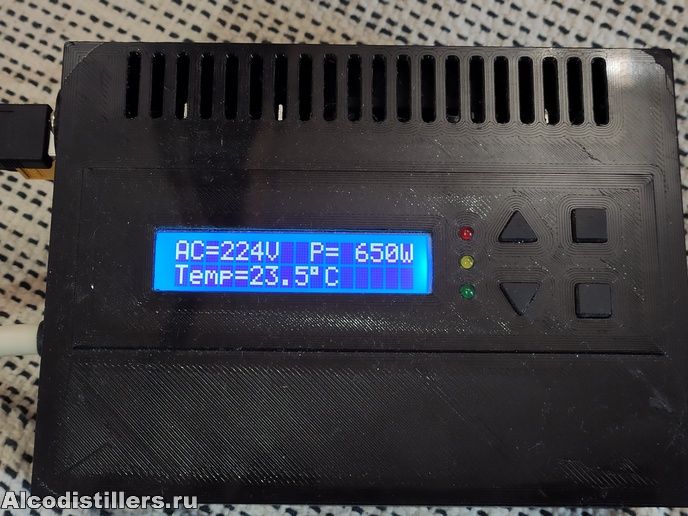

Вот так получилось, работает в комплекте с самоваром, тоже слегка переделанным...
skinderd, на здоровье.
Выкладывай форк, очень интересно глянуть, да и пригодится кому-нибудь.
Выкладывай форк
Да какой там форк, в сущности одну функцию добавил и ее вызов раз в секунду. Я схемотехник больше, а не программист, но без контроллеров нынче никуда, так что приходится...
void dallas_temp()
{
waterTemp = temp1.getTempCByIndex(0);
if (waterTemp == -127) temp1_err_count++;
else temp1_err_count = 0;
if ((waterTemp >= MAX_WATER_TEMP) or (temp1_err_count >= 5)) { // отключаем нагрузку при перегреве тэна или при неисправности датчика температуры
PDMust = 0;
fl.razg_on = 0;
fl.PRelay = 0; // отключаем защитное реле
fl.overheat = 1;
Pust = 0;
}
if (waterTemp > STOP_RAZGON_T) {
fl.razg_on = 0; // при 75 градусах отключаем разгон
}
temp1.setResolution(0, 12);
temp1.requestTemperatures(); // посылаем запрос температуры
triakTemp = temp2.getTempCByIndex(0);
if (triakTemp == -127) temp2_err_count++;
else temp2_err_count = 0;
if ((triakTemp >= MAX_TRIAK_TEMP) or (temp2_err_count >= 5)) { // отключаем нагрузку при перегреве тиристора или при неисправности датчика температуры
PDMust = 0;
fl.razg_on = 0;
fl.PRelay = 0;
fl.overheat = 1;
Pust = 0;
}
if (triakTemp >= FAN_ON_TEMP) {
digitalWrite (pin_Fan, 1); // включаем вентилятор
}
else if (triakTemp <= FAN_OFF_TEMP) {
digitalWrite (pin_Fan, 0); // выключаем вентилятор
}
temp2.setResolution(0, 10);
temp2.requestTemperatures(); // посылаем новый запрос температуры
#ifdef DALLAS_DEBUG
Serial.print("Water: ");Serial.println(waterTemp);
Serial.print("Triak: ");Serial.println(triakTemp);
#endif
}JohnJohnov,
Я в этих вопросах достаточно некомпетентен, поэтому с большой благодарностью выслушиваю мнения действительно понимающих людей. За отзывы про идею большое спасибо. Жаль, что она оказалась нерабочая.
Просим для коллекции выложить полный вариант
Похоже, что у меня нет прав публиковать ссылки, так что замените решетки на точки.
disk#yandex#ru/d/rX3zCoxwhIqljg
Но предупреждаю, я не программист, так что прошу простить за возможную неоптимальность кода и лишние байты памяти нужно было запускать процесс а OLED дисплея не было. Из изменений - дисплей 1602 c i2c платкой, датчик температуры ds1820 в кубе, для защиты от выкипания и общего контроля, такой же датчик на радиатор тиристора и включение вентилятора по температуре.
Еще убрал разгонное реле, при моих 2.5 квт тэна симистор греется слабо даже в разгоне, а разгонное реле у меня выполняет функцию защитного, для полной обесточки всего
Соответственно, контакты защитного реле включены последовательно с нагрузкой.
Chernik, сама идея аварийки по выхлопу из ТСА правильная, способ реализации только продумать надо.
Термостат с релюшкой и запитать от 5-ти вольтовика, которым стаб питается - хороший вариант.
Из изменений - дисплей 1602 c i2c платкой, датчик температуры ds1820 в кубе, для защиты от выкипания и общего контроля, такой же датчик на радиатор тиристора и включение вентилятора по температуре.
Дисплейчик - хорошая тема, смысла реле защиты не понял, а по поводу термометров - надо бы вглядеться в код библиотек и погонять в эмуляторе, на предмет конфликтов с основным алгоритмом стаба.
смысла реле защиты не понял
Самая частая неисправность симисторов, и китайских твердотельных реле, внутри которых обычный симистор - пробой. Еще бывает, что конденсатор снаббера теряет емкость и симистор начинает пропускать полупериоды, все больше и больше. Результат один - неконтролируемый перегрев куба, причем штатным управлением выключить нагрев не удастся. Поэтому я крайне рекомендую ставить контроль температуры нагревателя куба и отключение нагрузки отдельным реле при перегреве и при любой другой нештатной ситуации. У меня тэн с трубкой для термодатчика, я убрал оттуда электромеханический термостат и в трубку вставил 18b20, и спаял между собой трубку нагревателя тэна и трубку термодатчика медной шиной, которая передает тепло если вся жидкость выкипит.
Самая частая неисправность симисторов, и китайских твердотельных реле, внутри которых обычный симистор - пробой.
Есть какая-то статистика?
Симистор так-то десятикратную перегрузку выдерживает в течение нескольких полупериодов. Он пробивается в случае КаЗы в нагрузке, но тут реле не поможет, тут надо ставить быстродействующий предохранитель. Ещё тепловой пробой возможен, но это решается организацией охлаждения.
Насчет контроля перегрева ТЭНа - полезная штука, не спорю. У меня стоит обычный термостат KSD301 на 145°C.
По термометрам - глянул библиотеки, есть загвоздка.
OneWire, которая и занимается общением с термометрами, имеет процедуры write_bit() и read_bit(), основанные на конструкции такого типа:
noInterrupts();
DIRECT_WRITE_LOW(reg, mask);
DIRECT_MODE_OUTPUT(reg, mask); // drive output low
delayMicroseconds(65);
DIRECT_WRITE_HIGH(reg, mask); // drive output high
interrupts();
delayMicroseconds(5);
а в основе алгоритма работы стабилизатора лежат как раз прерывания от таймеров и АЦП. Если прерывания ежесекундно запрещать/разрешать на n-дцать микросекунд в течение сотен миллисекунд - работа основного алгоритма стаба однозначно нарушится. Насколько серьёзно это отразится в практическом применении стаба - сложно сказать, но решение рискованное.
Если уж и пытаться корректно впихнуть в стаб поддержку термометров, то надо это делать через прерывания незадействованного таймера1.
Есть какая-то статистика?
Есть, практически сто процентов неисправных симисторов - пробиты . Многдесятилетняя практика ремонтов бытовой электроники. Напомню о снаббере - это еще более частый случай.
Если прерывания ежесекундно запрещать/разрешать на n-дцать микросекунд в течение сотен миллисекунд - работа основного алгоритма стаба однозначно нарушится
Это я видел, и пробовал убрать как раз в библиотеке onewire запрет прерываний - термометр работал нормально, но в итоге оставил запрет, ибо заметных проблем с основным алгоритмом не выявил. Но если можно сделать все грамотно - было бы здорово!
практически сто процентов неисправных симисторов - пробиты
Понятно, что они пробиты, вопрос - по какой причине? В стабе симистор работает в очень щадящем электрическом режиме, импульсных токов практически нет (иголки из сети, разве что), переключение в нуле, нагрузка резистивная. Если релюшка взята с запасом по току и отвод избыточного тепла обеспечен - ну чего ему гореть вдруг? Понятно, что когда-нибудь сгорит, но это не есть самое ненадежное место в системе, чтоб от этого специальную защиту ставить. Не убедил, уж извини. Я себе поставил предохранитель последовательно с ТЭНом и тем ограничился.
заметных проблем с основным алгоритмом не выявил
Так их выявить непросто. Проблемы будут в том, что часть отсчетов АЦП будет пропущена и сигнал включения/выключения на твердотелку будет иногда попадать не в тот полупериод. Т.е. точность стабилизации всяко упадёт (насколько - вопрос, конечно, интересный) и возможно появление заметной постоянной составляющей в сети от неравенства пропущенных в нагрузку положительных и отрицательных полупериодов.
Если термометры более-менее работают при закомменченных "noInterrupts();" в процедурах write_bit() и read_bit() - значит ну их нах эти ноинтеррапсы!
если можно сделать все грамотно
Можно. Но нужно ли? Я убежден, что пихать контроль температуры в стабилизатор ТЭНа, абсолютно ни к чему.
Вход аварийного останова нужен (хотя и не сделан до сих ), прочее - от лукавого.
Если термометры более-менее работают при закомменченных "noInterrupts();" в процедурах write_bit() и read_bit() - значит ну их нах эти ноинтеррапсы!
Да вообще без проблем работают, ошибок не видел... Отключу пожалуй, стабильность алгоритма важнее.
Я убежден, что пихать контроль температуры в стабилизатор ТЭНа, абсолютно ни к чему
Вот поэтому и важен открытый код, спасибо! Если автора убедить не получается, просто делаем сами что хотим и пользуемся
