501 Ответ от lionds74 (2021-12-25 17:22:45 отредактировано )

  • lionds74
  • lionds74
  • Винокур
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

mzen ©:

Привет сургутянам!
Да, подробности огласите плз.

Привет канадцам!))
Готовлю подробный отчёт. со временем пока туговато перед новым годом. Хочу показать как внутри (сразу признаюсь - кабель менеджмент оставляет желать лучшего) и как я приладил этот стаб к системе TMAS-1.0  (Блок управления программно-аппаратного комплекса для контроля и частичной автоматизации процессов дистилляции, ректификации, затирания зерновых и т.п.). Ничего космического не получилось, но в режиме теста всё работает. Брага спеет! Скоро буду проверять в деле.

Ещё жду термостат с Алика. Хочу сделать старт вентилятора охлаждения на 60 гр., чтобы не маслал постоянно.

502 Ответ от SLOG (2021-12-25 18:03:42 отредактировано SLOG)

  • SLOG
  • SLOG
  • В отпуске
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

lionds74 ©:

Ещё жду термостат с Алика

Для регулятора? Это тема! А название датчика не озвучите - что бы искать проще было.

503 Ответ от Kuzoff

  • Kuzoff
  • Kuzoff
  • Профессионал
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

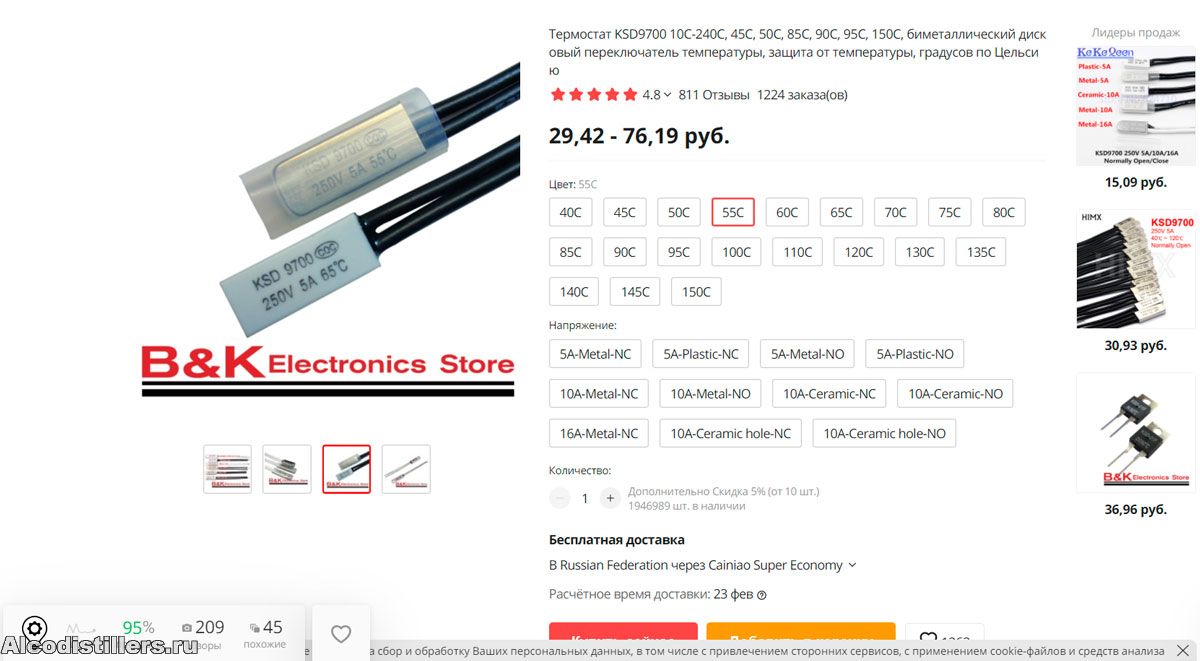

SLOG, например такой

ссылка в личке.

  • Без-имени-1.jpg
    size: 120.46Кб type: jpg
поспешай, не торопясь

Мой самогонный конструктор
SLOG

504 Ответ от lionds74

  • lionds74
  • lionds74
  • Винокур
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

SLOG ©:

Для регулятора?

Да. Господин Kuzoff, дал верную ссылку на термостат. Я заказал себе NO металл (нормально открытый) на 60 гр.

SLOG

505 Ответ от olegys

  • olegys
  • olegys
  • Винокур
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

lionds74 ©:

Ещё жду термостат с Алика. Хочу сделать старт вентилятора охлаждения на 60 гр., чтобы не маслал постоянно.

Привет , а 60 не многовато , может получиться что он будет очень часто включаться и выключаться , не лучше ли запитать вентилятор через гасящее сопротивление или тот же компьютерный регулятор оборотов вентилятора , а термостат поставить параллельно ему , я так буду делать у себя , только термостат буду ставить на 45 градусов и в корпусе ТО-220 .

506 Ответ от lionds74

  • lionds74
  • lionds74
  • Винокур
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

olegys ©:

а 60 не многовато

Привет! Много или нет покажет практика. Просто не хочется городить огород. Чем проще схема тем надёжнее. Можно вообще оставить как есть с постоянным обдувом, но просто хочу немного добавить автоматики в охлаждение)

507 Ответ от olegys

  • olegys
  • olegys
  • Винокур
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

У меня сейчас пока стоит "твердотельный регулятор"  SSR-40DA на радиаторе от старого компа и без обдува до 60 нагревается довольно быстро и еще стоит KWS-AC300 у него есть встроенный термометр который не куда было пристроить и я его воткнул на радиатор . Вентилятор (70х70) работает постоянно на 9 вольтах и его хватает остужать , да забыл - тэн 3х1,5 кВт , на разгон все 3 ,в работе один отключаю . Стабилизатор пока в полусобранном состоянии и скорее всего буду обдув делать как писал выше . Сильно разочаровал "датчик напряжения" оказалось у него крепежные отверстия под винты на 2 мм .

508 Ответ от Kamram

  • Kamram
  • Винокур
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

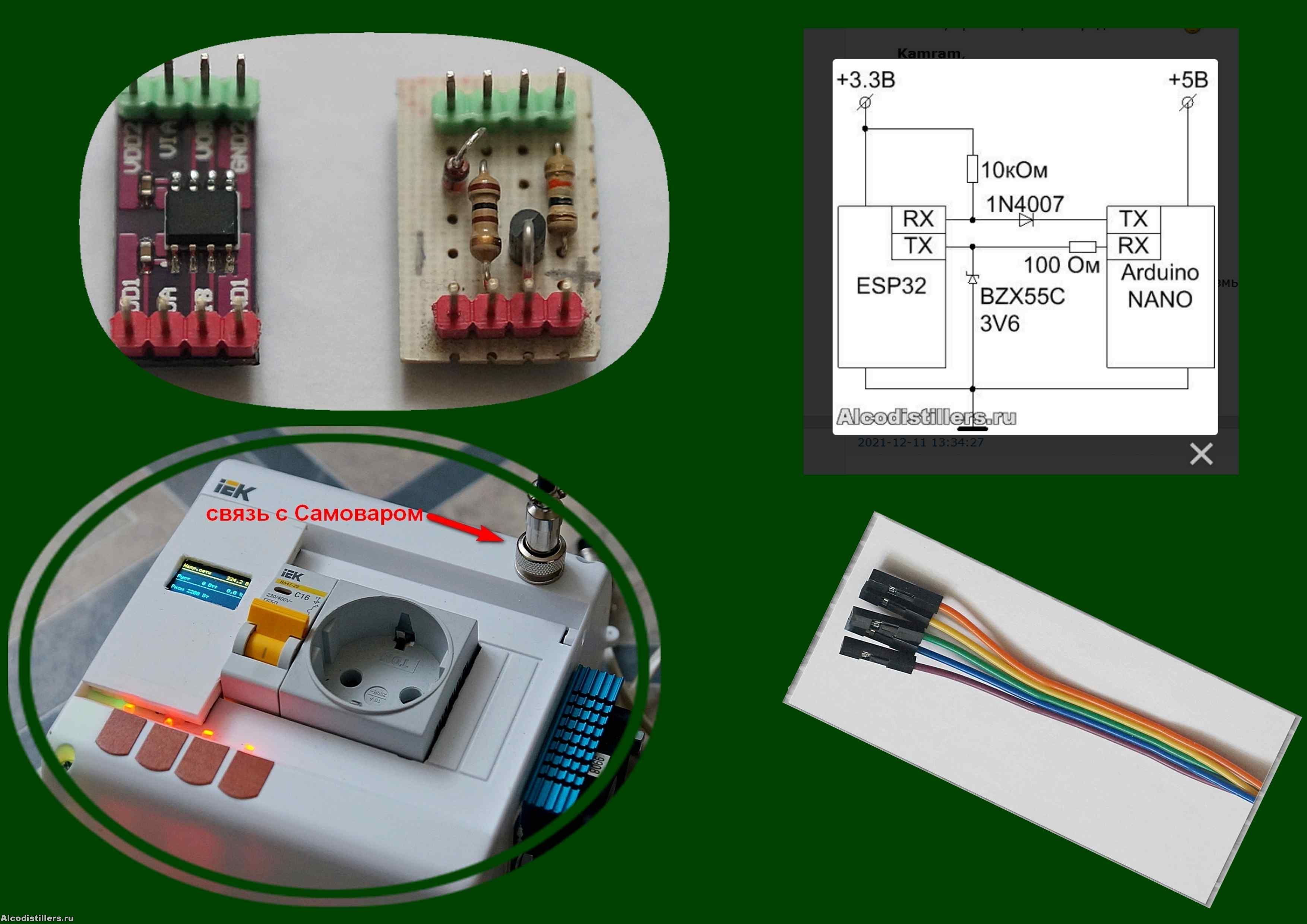

Доброго дня всем. Наконец-то приключения связанные с согласованием стабилизатора и самовара благополучно завершились. Собрал схему которую любезно предоставил JohnJohnov, Простой стабилизатор мощности ТЭНа из китайских модулей
Схема работает отлично. По цене- копейки, даже по сравнению с ADUM 1201.
   Китайцы довольно шустро прислали ADUM, но уже она оказалось как бы без надобности.
   Если используются в схеме перемычки с пинами для гребенки, перед применением в схемах желательно их  прозвонить. Один из таких проводков, создал проблему на целых четыре дня :D, о каких перемычках идет речь видно на картинке.

Наверно будет не лишним, если эту схему разместить в описание стабилизатора, как альтернативу adum1201.
Очень благодарен JohnJohnov за помощь, поддержку и терпение, при решении возникших проблем.
Всех с наступающим Новым годом *DRINK*

  • Стаб коллаж1.jpg
    size: 299.17Кб type: jpg
Куб 25 л, Тэн 2,5 кВт. Колонна 1,5 дюйма,  Насадка мочалки- нержа 1300 мм.
Alex bcn, st, JohnJohnov, Kuzoff, SLOG, TGV

509 Ответ от JohnJohnov

  • JohnJohnov
  • JohnJohnov
  • Винолюб
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

Kamram, платка переходника - класс! *THUMBSUP*
Мне всегда такие штуки лень было на плате собирать, навеской лепил.  :rolleyes:
За картинку - отдельное спасибо. Себе сохранил.

С уважением, <дата, подпись>, отвечайте нам, а то...
РК 28/1500
Простой стабилизированный регулятор

510 Ответ от lionds74

  • lionds74
  • lionds74
  • Винокур
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

Всем привет! Как то не стабильно работает прошивка. Не записывается значение Рном.
https://youtu.be/eGhN3ZJZ24I

511 Ответ от JohnJohnov

  • JohnJohnov
  • JohnJohnov
  • Винолюб
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

lionds74, не пишет в память ардуинка. А должна. ArduinoIDE не ругалась в процессе загрузки скетча?

С уважением, <дата, подпись>, отвечайте нам, а то...
РК 28/1500
Простой стабилизированный регулятор

512 Ответ от Kuzoff

  • Kuzoff
  • Kuzoff
  • Профессионал
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

lionds74, а если нажать Р-, не вызывается из памяти?

поспешай, не торопясь

Мой самогонный конструктор

513 Ответ от lionds74 (2021-12-26 18:57:58 отредактировано )

  • lionds74
  • lionds74
  • Винокур
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

JohnJohnov ©:

lionds74, не пишет в память ардуинка. А должна. ArduinoIDE не ругалась в процессе загрузки скетча?

Ругалась на отсутствие файла заставки в библиотеке. Но этот момент Я поправил.

Kuzoff ©:

lionds74, а если нажать Р-, не вызывается из памяти?

Вызывается. Но после выключения снова нет данных.

514 Ответ от Kuzoff

  • Kuzoff
  • Kuzoff
  • Профессионал
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

lionds74, я не правильно сформулировал вопрос. После перезагрузки не вызывается? Я так понимаю?

поспешай, не торопясь

Мой самогонный конструктор

515 Ответ от lionds74

  • lionds74
  • lionds74
  • Винокур
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

Kuzoff ©:

lionds74, я не правильно сформулировал вопрос. После перезагрузки не вызывается? Я так понимаю?

После перезагрузки в поле значения остаются звёздочки, но если нажать (Р- ) то максимальное значение вызывается. Только мне кажется, что это какой-то глюк и так не должно быть.

516 Ответ от Kuzoff (2021-12-26 20:41:17 отредактировано Kuzoff)

  • Kuzoff
  • Kuzoff
  • Профессионал
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

lionds74 ©:

какой-то глюк и так не должно быть.

По моему так и должно быть. Вы можете записать несколько значений мощности в память, а после включения нажатиями кнопочки Р- выбрать нужную.

поспешай, не торопясь

Мой самогонный конструктор

517 Ответ от VanoCHIN

  • VanoCHIN
  • Профессионал
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

Kuzoff ©:

так и должно быть.

У меня после включения номинальную сразу показывает.

518 Ответ от Kuzoff

  • Kuzoff
  • Kuzoff
  • Профессионал
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

VanoCHIN, Может версии прошивок разные.

поспешай, не торопясь

Мой самогонный конструктор

519 Ответ от VanoCHIN

  • VanoCHIN
  • Профессионал
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

Kuzoff, ну да, возможно. У меня 0.95

520 Ответ от lionds74

  • lionds74
  • lionds74
  • Винокур
  • Оффлайн

Re: Простой стабилизированный регулятор мощности ТЭНа из китайских модулей

Kuzoff ©:

Вы можете записать несколько значений мощности в память

Несколько значений я могу записать под кнопку (Ст). А номинальное должно прописываться один раз и подтягивать значение при включении "разгорна".
На версии прошивки V0.95 всё было так.

А на версии 0.97 это всё таки какой-то глюк мне кажется.
