601 Ответ от nnbel (2024-02-04 18:18:50 отредактировано nnbel)

  • nnbel
  • Винокур
  • Оффлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

kvic ©:

Симпатичный.
И всё влезает? Радиаторы там, регуляторы...
Какой размер корпуса?
---
На чём печатаешь?

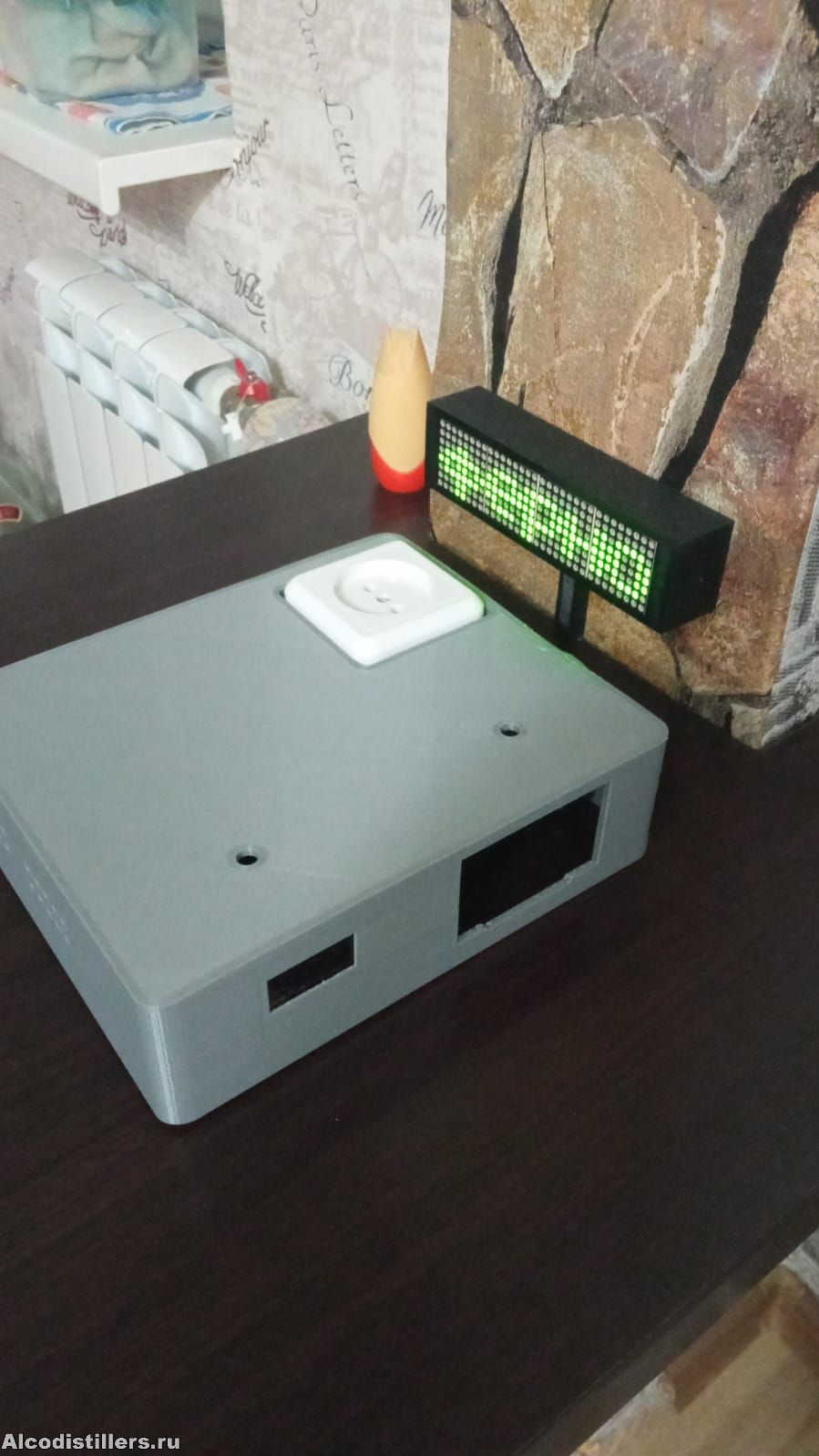

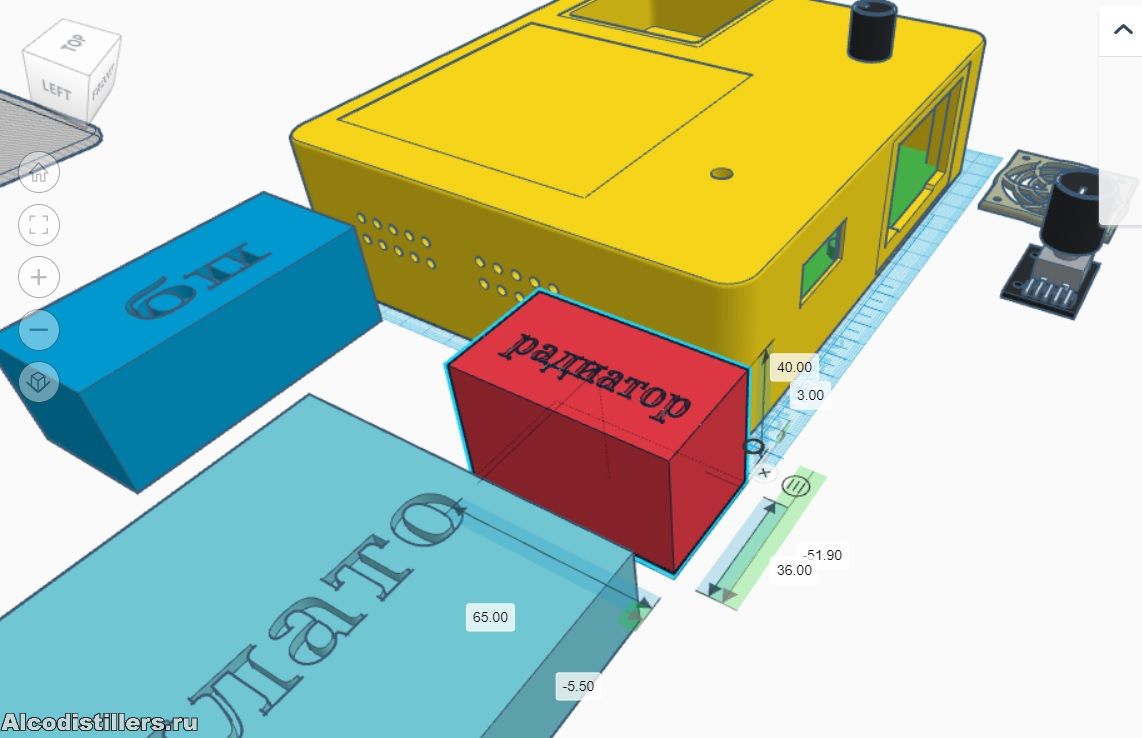

Радиатор от процессора сокет А(отпилил половину)

потом все в натуральную величину нарисовал и потом крепление , БП 12 V еще в дороге, но размеры были у продавца, хотя я в его 3А не
верю.Я и ток на драйвере выставил меньше (работает 4988 - выставил на потенциомере 0.77v ) , это уже крайний надеюсь корпус

на Creality Ender 3 Pro печатаю .
размер 200х170х56

Алексей30RUS, TGV
  • 5656.jpg
    size: 110.47Кб type: jpg
  • компанов.jpg
    size: 129.74Кб type: jpg

602 Ответ от grach2407

  • grach2407
  • Интересующийся
  • Оффлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Спасибо kvic что поправил прошивку!!!Все отлично работает!!!

603 Ответ от TGV (2024-02-05 08:44:50 отредактировано )

  • TGV
  • TGV
  • Профессионал
  • Оффлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

И от меня благодарность.  *HI*  Я делал с двумя интерфейсами, но прошивки для них были разные. Теперь всё в одной.  *YAHOO*
Сегодня выпью за твоё здоровье.  *DRINK*

nnbel ©:

......это уже крайний надеюсь корпус
на Creality Ender 3 Pro печатаю .
размер 200х170х56

У меня такой же принтер.
Хотел уточнить 2 вопроса:
1 Какой филамент?
2 Какая толщина стенок?
Дело в том, что делал недавно корпус с толщиной 2,6 мм. - филамент PETG.
Хлипковато получается. Правда у меня П-образная конструкция.
Коробка по конструктиву жёстче выходит.

Умеренное употребление алкоголя - часть здорового образа жизни!

604 Ответ от nnbel

  • nnbel
  • Винокур
  • Оффлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

TGV ©:

skip
Хотел уточнить 2 вопроса:
1 Какой филамент?
2 Какая толщина стенок?
Дело в том, что делал недавно корпус с толщиной 2,6 мм. - филамент PETG.
Хлипковато получается. Правда у меня П-образная конструкция.
Коробка по конструктиву жёстче выходит.

Директ экструдер, Это PLA, стенка 3 мм, .Хотя можно думаю любым пластиком. Коробка да жестче и заметил что когда П - образная деталь углы всегда стараются отлипнуть , первый слой почти всегда 0.28 потом 0.20

TGV

605 Ответ от valerio70 (2024-03-07 23:36:51 отредактировано valerio70)

  • valerio70
  • moonshiner
  • Оффлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Всем привет!
Kvik, окончательный вариант схемы здесь?
Стабилизированный регулятор на базе Arduino с управлением  через UART
или есть еще модифицированная ?

РК 40 × 1500 нж

606 Ответ от kvic

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

valerio70 ©:

есть еще модифицированная

Привет.
Нет, схема не менялась.

РК 35х1600

607 Ответ от permykov87

  • permykov87
  • moonshiner
  • Оффлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Здравствуйте, собрал ваш регулятор на 7 сегментом индикаторе на прошивке 04.02.2024 и 01.10.2023 при вращении энкодера глючит индикатор. Это прошивка или железо? На прошивке 30.03.2021 экран не глючит но лапочка мигает если ставить выше 180 вольт. Подскажите куда копать

608 Ответ от kvic (2024-03-11 21:01:19 отредактировано kvic)

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

permykov87 ©:

при вращении энкодера глючит индикатор

Если не затруднит, опишите в чём это выражается и как выглядит.

permykov87 ©:

лапочка мигает если ставить выше 180 вольт

Уточните, какая лампочка имеется в виду.

РК 35х1600

609 Ответ от permykov87

  • permykov87
  • moonshiner
  • Оффлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

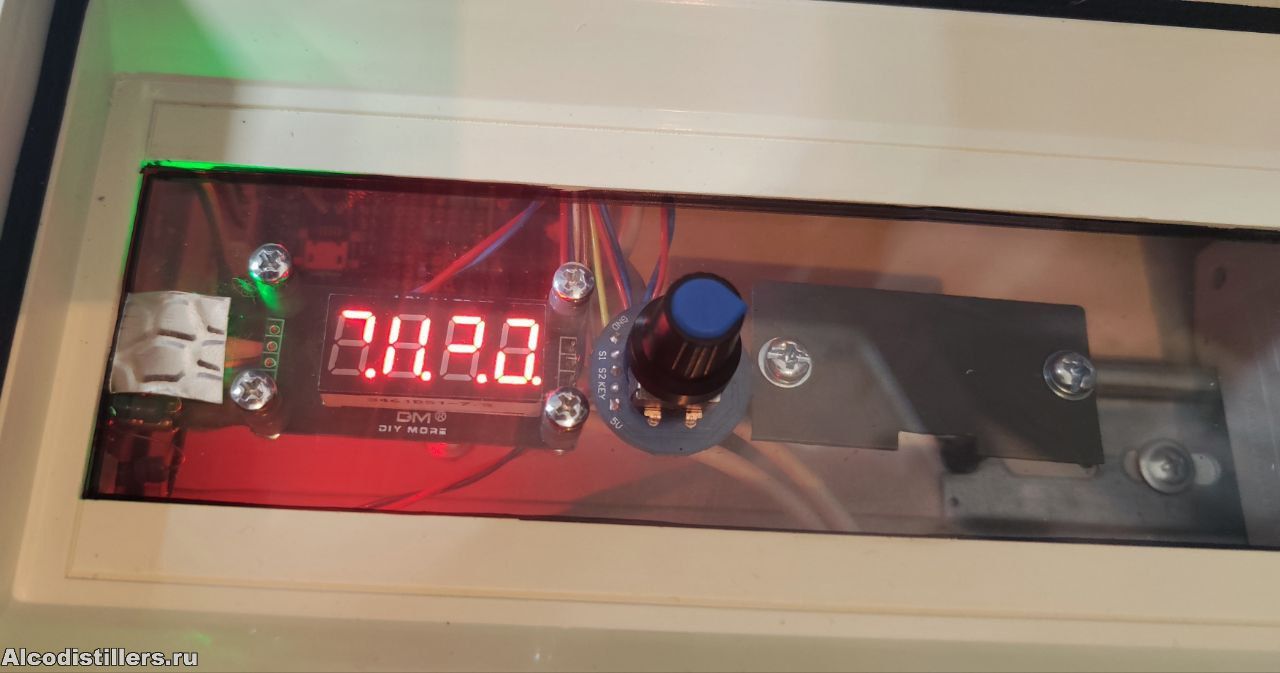

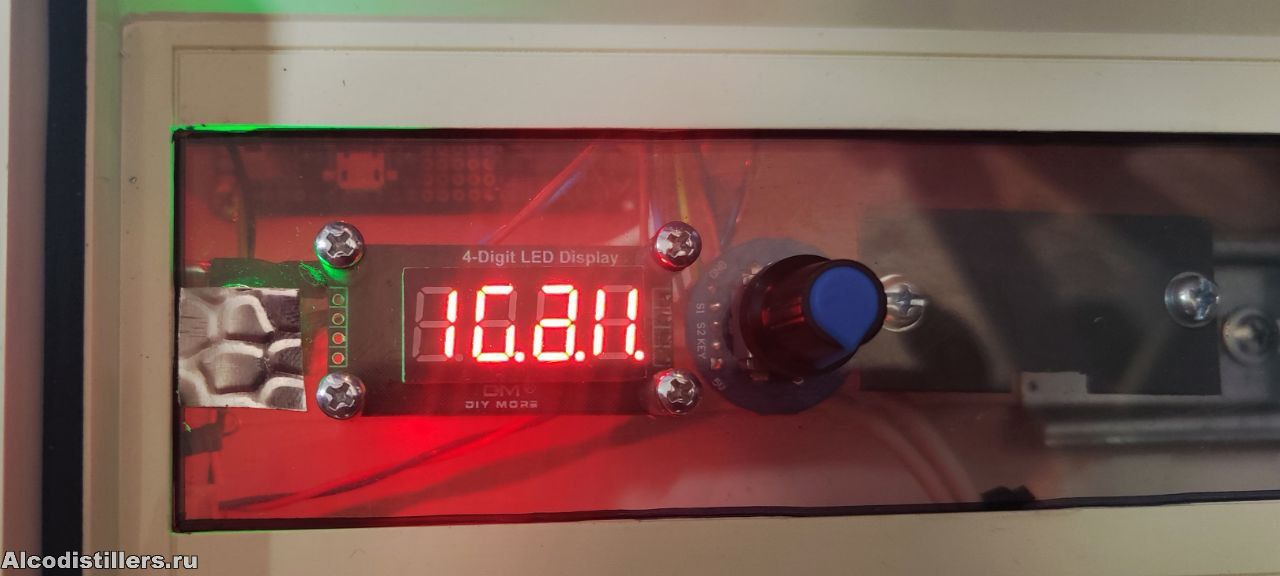

лампочка в место нагрузки 70 ватт проскакивают вспышки. вращая энкодер по щелчкам периодически выдает это при прокрутке вперед или назад показывает нормально. показывает разные значения и в разных местах

  • msg811226805-6013 (1).jpg
    size: 70.74Кб type: jpg
  • msg811226805-6014 (1).jpg
    size: 74.81Кб type: jpg

610 Ответ от kvic

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

permykov87, начни с источника питания схемы.
Похоже на зверские помехи по питанию.
Потом МОС3052 проверь (это вспышки лампы).
Потом дальше гадать будем.

РК 35х1600

611 Ответ от permykov87 (2024-03-12 08:49:54 отредактировано permykov87)

  • permykov87
  • moonshiner
  • Оффлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

kvic ©:

начни с источника питания схемы

Источник питания по тестеру ровно 5в на осцилографе помех вроде нет.Перешил на прошивку 30.03 20021 экран не глючит.

  • IMG_20240312_082740_584.jpg
    size: 100.75Кб type: jpg

612 Ответ от kvic

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

permykov87 ©:

ровно 5в на осциллографе  меняются +-2 сотых

Судя по фото всё-таки 2 десятых.
Подтяжки(4,7к) на SCL(такт) SDA(данные) индикатора стоЯт?

РК 35х1600

613 Ответ от Maxus

  • Maxus
  • Maxus
  • Техноманьяк
  • Оффлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

kvic, кстати, у меня тоже есть глюк на самой новой прошивке:
Если очень быстро крутишь энкодером, то показания на дисплее замирают секунд на 10. Если продолжаешь бешено вращать, ничего не происходит. Потом все ок. Как будто существует некий предел скорости вращения.

Энкодер китайский, с обвесом. На схеме нарисован без обвеса, и только 4 провода (без +). Не пробовал на этом стабе, но на других схемах без обвеса работает.

Кстати, энкодеры бывают с разным числом шагов на оборот, от 20 до 30 (вроде)

Проточный дистиллятор "Пепелац"
Пепелац 2.0
Пепелац 3.0

614 Ответ от permykov87 (2024-03-12 09:17:05 отредактировано permykov87)

  • permykov87
  • moonshiner
  • Оффлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Штатные? Стоят 103 . Да тоже зависает если быстро крутить энкодер с обвесом

615 Ответ от kvic

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Тогда это что-то в прошивке.
Посмотрю, где накосячил.
Отпишусь.

РК 35х1600

616 Ответ от Maxus

  • Maxus
  • Maxus
  • Техноманьяк
  • Оффлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Сейчас залил прошивку от 01.10.2023
Энкодер 20 шагов без обвязки. Крутил, вертел... Быстро, очень быстро... Ничего не сбивалось, но когда слишком далеко в большую сторону крутанул - завис с показаниями индикатора 250. На кнопки реагирует (стоп, разгон), но показания так и не смог изменить. Пришлось делать сброс (нажал кнопочку на ардуине)

Проточный дистиллятор "Пепелац"
Пепелац 2.0
Пепелац 3.0

617 Ответ от kvic

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Прошу желающих испытать:
https://drive.google.com/file/d/1fHmbxc … 22wgFm2Dj/
По-возможности отписаться.

РК 35х1600

618 Ответ от Андрей6319 (2024-03-17 17:37:23 отредактировано Андрей6319)

  • Андрей6319
  • Профессионал
  • Оффлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

.

619 Ответ от Maxus

  • Maxus
  • Maxus
  • Техноманьяк
  • Оффлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

kvic, если не трудно, в двух словах, что это? Я в телефонном формате не могу посмотреть. Чтобы испытать, нужно взять утром на работу что-то с собой. А что?

Проточный дистиллятор "Пепелац"
Пепелац 2.0
Пепелац 3.0

620 Ответ от kvic

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Maxus ©:

в двух словах, что это?

Прошивка для стабилизатора.
Немножко подправленная.
Файл для заливки в ардуину.
hex
