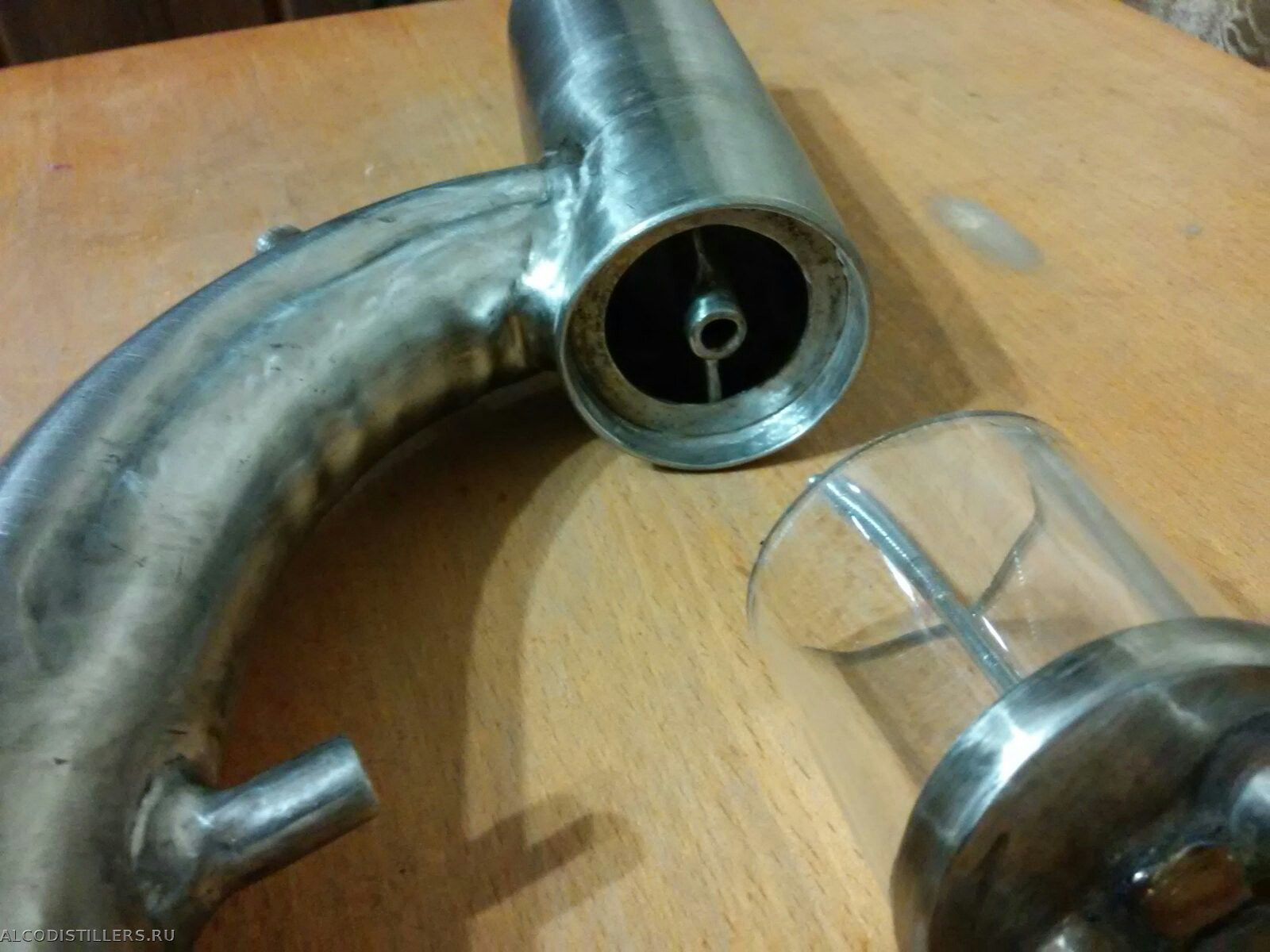

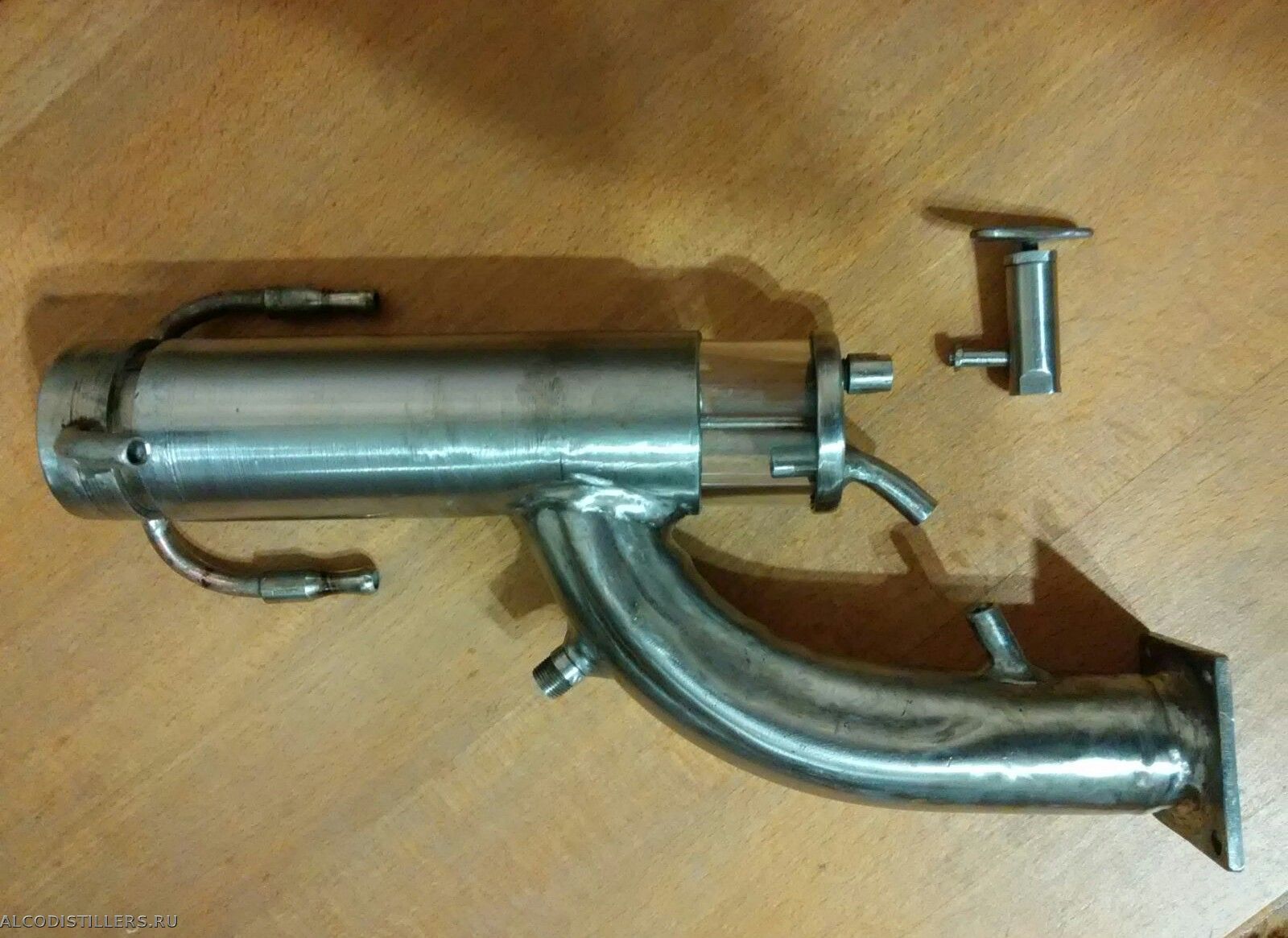

Мужуки, оцените мой взгляд на  конструктивную часть головы ректификационной колонны. Не хотел вваривать трубки уровня и сделал так

Димрот 8ка,смотал аккуратно с промышленного, набил песком прокаленным и намотал 2,2м на оправку16 двухрдный, стеклнная вставка-бутылка, резал алмазным диском, стягивается через шпильку, от концепции не отступал. Обьем стакана20мл

А,еще, краник самодельный,нерж, да еще варил все электродом, сам

Artem.SHitov, Димчик, kvic, al, Danil, Юрий, Четланин, Бах
  • PHOTO_20181003_181547-1.jpg
    size: 321.96Кб type: jpg
  • PHOTO_20181003_181616-1.jpg
    size: 273.6Кб type: jpg
  • PHOTO_20181003_181547-1.jpg
    size: 321.96Кб type: jpg
  • PHOTO_20181003_181616-1.jpg
    size: 273.6Кб type: jpg

2 Ответ от kvic (2018-10-03 18:55:20 отредактировано kvic)

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Голова ректификационной колонны

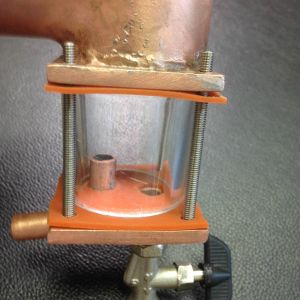

al подобное делал:
Комплект оборудования для самогоноварения

РК 35х1600

3 Ответ от Amator

  • Amator
  • Amator
  • Профессионал
  • Оффлайн

Re: Голова ректификационной колонны

да,я ориентировался по этой конструкции,но шпильку загнал во внутрь диоптра

4 Ответ от Димчик (2018-10-03 19:35:04 отредактировано Димчик)

  • Димчик
  • Димчик
  • Профессионал
  • Оффлайн

Re: Голова ректификационной колонны

Amator,
Давай фоток под другим ракурсом. Как возврат, как крепится шпилька внутри димрота.. и из чего сам димрот? по цвету вроде нерж..а вывода как медь.
Про краник расскажи..
И вообще , испытания были, как результаты?  Давай пишем.. ручками.. сам, сам..  :)

5 Ответ от Amator (2018-10-03 20:35:00 отредактировано )

  • Amator
  • Amator
  • Профессионал
  • Оффлайн

Re: Голова ректификационной колонны

димрот был от какогото промышленного дистилятора с большим диаметром намотки,около 50мм,медь,но покрыт оловом,от трения рукой,во время намотки и размотки олово стерлось. Фотки с других ракурсов щас скину

испытаний пока небыло,куб ек, еще делаю

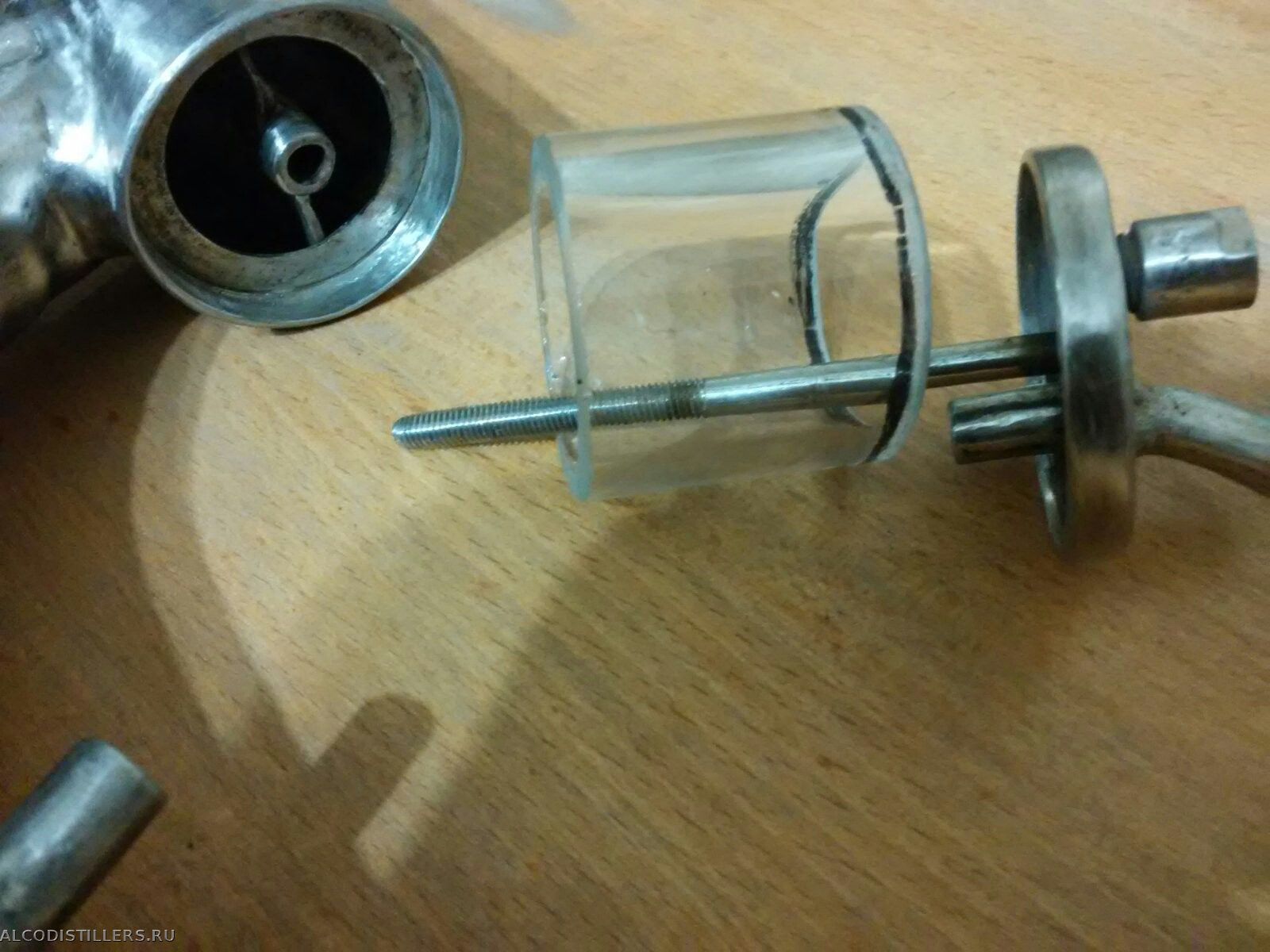

по кранику-точишь,притираешь иглу,капал эмульсию вода+карбид кремния, и крутишь туда, сюда,пока все не станет норм, втулка из капролона+прижимнаявтулка на резьбе. сам шток м5

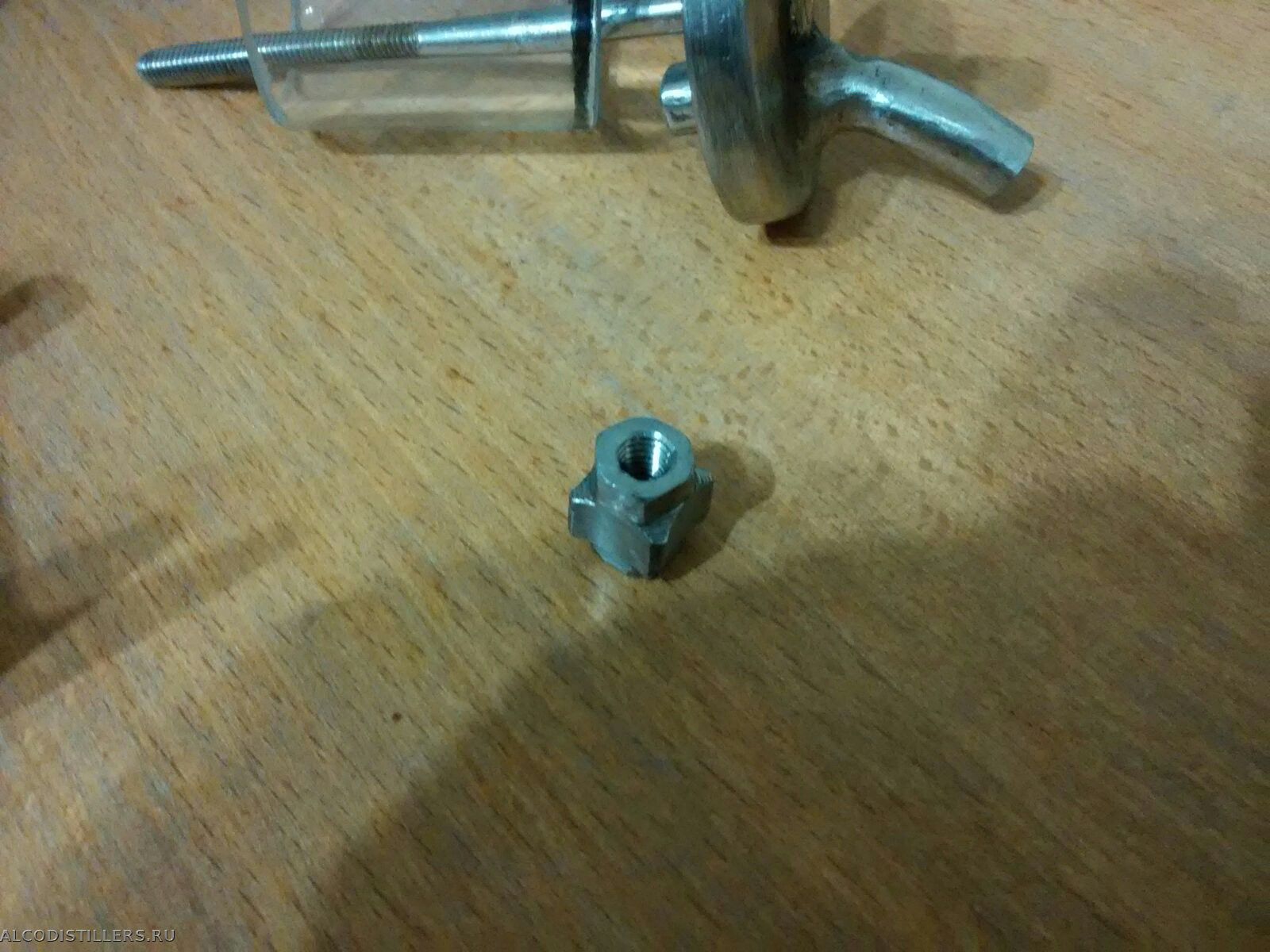

Это гайка которая стягивает и центрирует димрот


еще,спец гайка центрирует внутренние витки димрота своими ребрами

SLOG, Alex bcn, KEE
  • PHOTO_20181003_195712-1.jpg
    size: 234.25Кб type: jpg
  • PHOTO_20181003_195727-1.jpg
    size: 251.6Кб type: jpg
  • PHOTO_20181003_195757-1.jpg
    size: 193.59Кб type: jpg
  • PHOTO_20181003_195747-1.jpg
    size: 296.59Кб type: jpg

6 Ответ от SLOG (2018-10-03 22:46:40 отредактировано SLOG)

  • SLOG
  • SLOG
  • В отпуске
  • Оффлайн

Re: Голова ректификационной колонны

А вот кстати - крепления шпилькой нижней части головы я на форуме не припомню. Молодца!

7 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Голова ректификационной колонны

Amator, отличная работа.
Если можно

Amator ©:

спец гайка центрирует внутренние витки димрота своими ребрами

вот это не совсем понял, хочется подробностей.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

8 Ответ от Аркаим

  • Аркаим
  • Аркаим
  • Отец Мемнар
  • Оффлайн

Re: Голова ректификационной колонны

al ©:

не совсем понял

Для этого нужно димрот с другого ракурса посмотреть.

Выпил воды- печень в шоке!

9 Ответ от Четланин

  • Четланин
  • Четланин
  • Профессионал
  • Оффлайн

Re: Голова ректификационной колонны

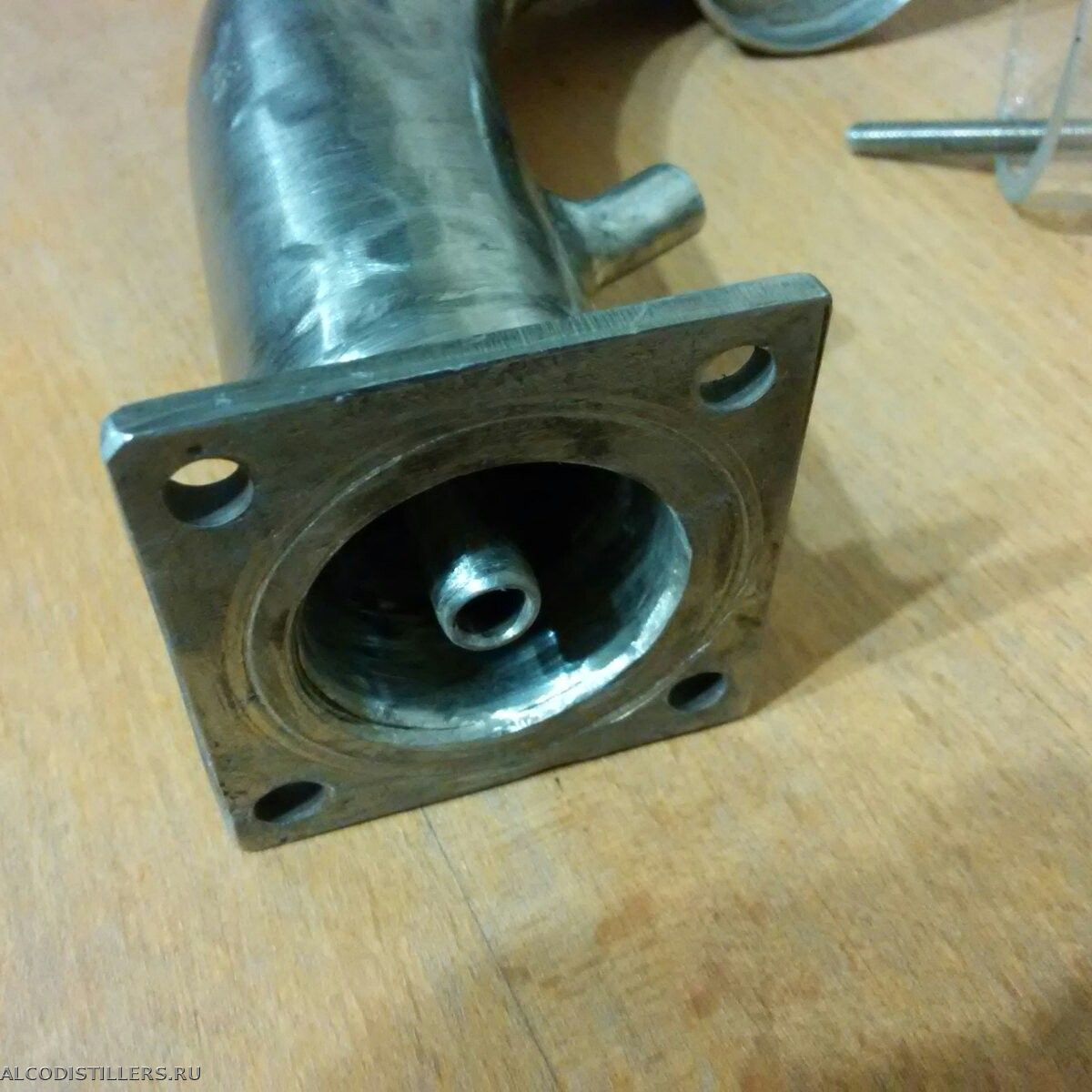

Amator, интересует, как крепится вот этот узел

и как будет герметизироваться?

  • 1_1.jpg
    size: 46.15Кб type: jpg

10 Ответ от Amator

  • Amator
  • Amator
  • Профессионал
  • Оффлайн

Re: Голова ректификационной колонны

Здесь три отдельные детали: трубка с крылышками,гдето милиметров 20 в ширину,потом шайба под прокладку и кольцо узкое. Последовательность сборки-болгаркой делаем два продольных вреза под крылышки, потом шайба, потом кольцо, стягиваем любой шпилькой и снаружи обвариваем

11 Ответ от Четланин

  • Четланин
  • Четланин
  • Профессионал
  • Оффлайн

Re: Голова ректификационной колонны

Amator ©:

снаружи обвариваем

А дальше на токарку?

12 Ответ от Amator

  • Amator
  • Amator
  • Профессионал
  • Оффлайн

Re: Голова ректификационной колонны

не, на камне точильном, потом дремелем, шкуркой.У меня камень большой и движек мощный,поэтому быстро сдирает

13 Ответ от Четланин

  • Четланин
  • Четланин
  • Профессионал
  • Оффлайн

Re: Голова ректификационной колонны

Amator, титанический труд. *THUMBSUP*

14 Ответ от Amator

  • Amator
  • Amator
  • Профессионал
  • Оффлайн

Re: Голова ректификационной колонны

это да) но идея меня долго мулила, возни много конечно
