281

Re: Инструкция по сборке регулятора мощности на базе РМ-2

anfimychev, как то не верится, что тебе пришёл не рабочий РМ. Скорее всего, ты его  упалил. *ELECTRO*

282 (2020-08-29 21:11:30 отредактировано anfimychev)

Re: Инструкция по сборке регулятора мощности на базе РМ-2

Не знаю!? Подключил по схеме. На дифе фаза нейтраль соответствовали обозначению нагрузки ни какой небыло и потом он бы хоть моргнул бы а тут вообще тишина..... а что можно спалить при подключении?

283

Re: Инструкция по сборке регулятора мощности на базе РМ-2

anfimychev ©:

нагрузки ни какой небыло

Может здесь собака порылась. Я что то не припомню, чтобы включал РМ без нагрузки.

284

Re: Инструкция по сборке регулятора мощности на базе РМ-2

Надо будет попробовать... хотя!

285

Re: Инструкция по сборке регулятора мощности на базе РМ-2

Ор без нагрузки включается. Цифры мигать будут.

Homo est mundi pars

286

Re: Инструкция по сборке регулятора мощности на базе РМ-2

В общем подцепил фен. При включении ни чего не происходит.... НО при включении тумблера форсаж фен начинает работать!!! Но индикации как небыло так и нет..... следует вта-41 подключён правильно... схема открытия через форсаж работает...

287

Re: Инструкция по сборке регулятора мощности на базе РМ-2

Тогда вскрывать и измерить напряжение на выходе 78L05, должно быть 5 вольт.

288

Re: Инструкция по сборке регулятора мощности на базе РМ-2

Спасибо. А относительно чего измерить 5 вольт и что делать если их нет? Может есть фото где мерять

289 (2020-08-29 23:02:31 отредактировано Четланин)

Re: Инструкция по сборке регулятора мощности на базе РМ-2

anfimychev ©:

Может есть фото

Фото нет, есть схема.

Померить нужно сначала на С3, должно быть 8-10 вольт, а затем на С4, должно быть 5 вольт.
Только измерить нужно аккуратно, схема находится под потенциалом сети 220 вольт.

  • РМ-2_.jpg
    size: 127.66Кб type: jpg

290

Re: Инструкция по сборке регулятора мощности на базе РМ-2

Спасибо за помощь и подсказки!!! Нашёл косяк, когда вскрыл корпус обнаружился непропай шлейфа!!! Один проводок отвалился.... подпаял его на место И все заработало......

291 (2020-11-27 08:01:02 отредактировано semen1975)

Re: Инструкция по сборке регулятора мощности на базе РМ-2

Подскажите  пожалуйста, а то вообще в этом не разбираюсь:

valera ©:

Триак BTA41-800 B (под свою нагрузку)

"под свою нагрузку" - Это как?

292

Re: Инструкция по сборке регулятора мощности на базе РМ-2

semen1975 ©:

"под свою нагрузку" - Это как?

У триаков есть максимальный допустимый ток.
У приведённого 40А.
Этот потянет нагрузку до 8 киловатт с нормальным радиатором.
У других может быть как больше, так и меньше.
ВТА41 ещё и монтировать удобно. У него корпус большой.

РК 35х1600

293

Re: Инструкция по сборке регулятора мощности на базе РМ-2

У меня есть три варианта, которые отличаются по цене, каждый на 100 руб, разумеется в большую сторону. Какой мне нужно взять? Спасибо.

BTA41-600BRG, Симистор 40А 600В, 50мА Standard

BTA41-600BRG, Симистор 40А 700В, 50мА Standard

BTA41-600BRG, Симистор 40А 800В, 50мА Standard

294

Re: Инструкция по сборке регулятора мощности на базе РМ-2

semen1975, нагрузка это мощность твоего тэна. Грубо говоря тэн мощностью 1 кВт пропускает ток 5 А. Для тэна 3 кВт необходимо обеспечить прохождение тока 15 А..
Соответственно нужно подобрать правильный симистор для своего тэна. Выбирать нужно по параметрам тока и напряжения и брать с запасом. Например ВТА 41 -800 рассчитан на напряжение 800 В и может выдержать ток до 40 А ( пишу по памяти, лучше заглянуть в справочник) . Для большинства из нас этих характеристик достаточно.
Но нужно не забывать , что ток проходя через симистор сильно его нагревает и необходимо установить радиатор для теплоотвода.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

295

Re: Инструкция по сборке регулятора мощности на базе РМ-2

Это я понял. Беру второй. Че-то я не могу найти МР-2 с шестью контактами в "двух магнитах" или с четырьмя или сильно продвинутые. Никто ссылку не кинет, где купить можно. Спасибо.

296

Re: Инструкция по сборке регулятора мощности на базе РМ-2

semen1975 ©:

Че-то я не могу найти МР-2 с шестью контактами в "двух магнитах"

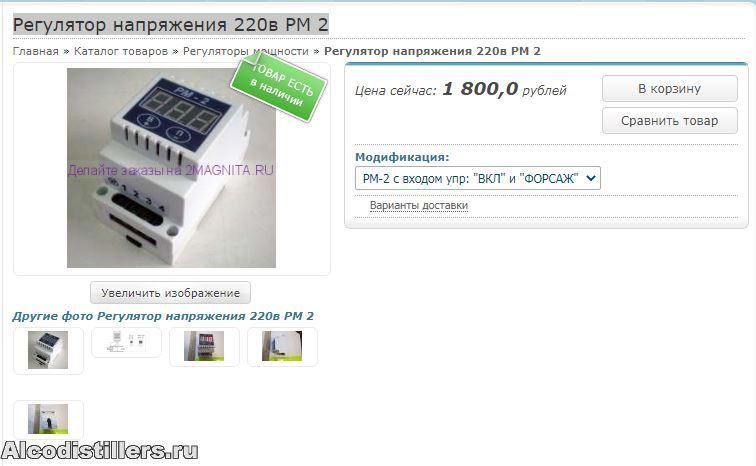

Есть он там. Выбрать нужно.

  • рм2.JPG
    size: 51.04Кб type: JPG
Винокурня Аркадия
---
До седин я у жизни хожу в подмастерьях,
Все еще не зачислен в разряд мастеров... (c)

297

Re: Инструкция по сборке регулятора мощности на базе РМ-2

semen1975 ©:

где купить

Я брал из Донецка. Вышло даже немного дешевле.

298

Re: Инструкция по сборке регулятора мощности на базе РМ-2

Аркадий ©:

Есть он там. Выбрать нужно.

Я по картинке ориентировался, но если это он, то спасибо за наводку. Буду брать...  :D

299

Re: Инструкция по сборке регулятора мощности на базе РМ-2

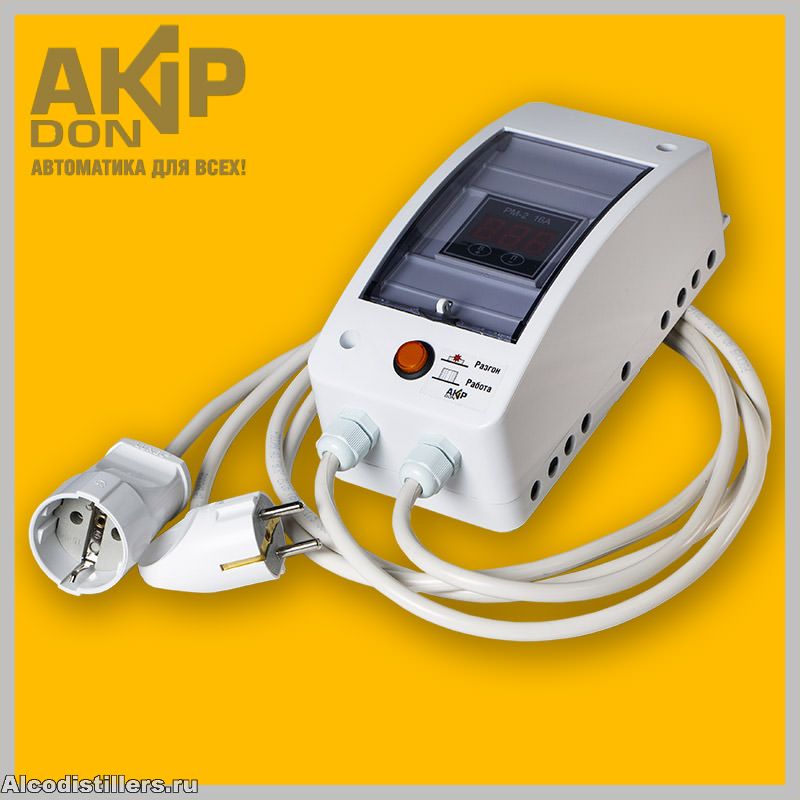

Подскажите, а никто не пользовал РМ-2 вот такого плана:

Спасибо.

  • 6479_RM-2-16A-box_2.jpg
    size: 87.78Кб type: jpg

300

Re: Инструкция по сборке регулятора мощности на базе РМ-2

semen1975, это тот же рм2 , только установлен в бокс за 100₽, подсоединены провода и кнопка форсажа.

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.
