Блок сигнализации и управления на термостатах W1209 (Страница 1 из 5)

Я понял эту ошибку и собрался выложить более читаемый вариант.

Я действительно хочу сам собрать блок на термостатах и проверить его в работе.
Не уверен, что не допущу ошибки в схеме.
То что существует много других вариантов я знаю.

По логике.
Клапан нормально закрытый.
Все уставки термостатов задаются вручную по конкретным условиям.

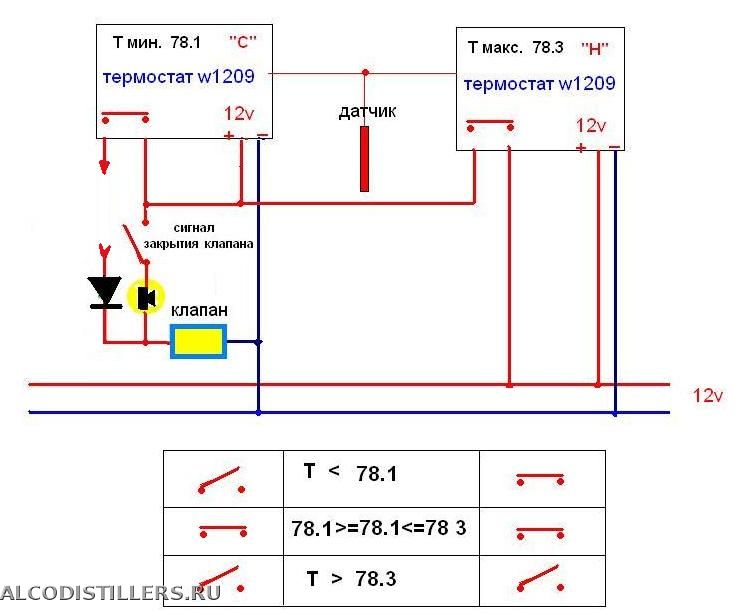

Два термостата контролируют включение клапана по температуре отбора (уход температуры в дефлегматоре от заданной. Эти термостаты подключены на один датчик температуры.
Два закрывают клапан по температуре в двух точках колонны (контроль подхода хвостов)
Два контролируют температуру пара и воды, работают на сигнал по достижении температур уставки.

Примерные уставки и состояние термостатов видны на первой картинке.

КАнат, я согласен с al,
Предлагаю отказаться от стремлений к "изобретательству", так как все давно изобретено.  Достаточно просто вникнуть в реальные процессы, на примере реальной практики.

КАнат, есть ошибки. Это колонна неколонна. Вернее колонна, которая крайне не стабильна.
Что будет показывать термометр перед дефлегматором? И зачем он там нужен?
Что должен показывать верхний термометр? Не значение цифру, а физически?

КАнат, а чем фракция перед дефлегматором отличается от верха?
Вопрос схемы колонны крайне важен. Перед дефом датчик покажет вообще хрень, в зависимости от количества флегмы на нее вылитой).)
Упрямство великая вещь! Принцип построения этой колонны обсуждался многократно, всю ее бестолковость  тоже разобрали.
Но, как говорится, хозяин- барин). дерзайте!!!

Флегма в этой зоне имеет другую температуру.

показывает какая фракция там находится

Колонна плохая! Согласен.
Не о ней вопрос, а о схеме подключения.
Этот датчик внешний и измеряет нагрев трубы в этой зоне. Для меня важно не значение температуры, а ее изменение в этой зоне.
В первой моей схеме я по изменению этой температуры следил за подходом хвостовых фракций.

Здесь мне не все понятно.
А возможно в Пленочном режиме работы насадочной колонны достичь «захлебывания»?
Вроде захлебывание колонны происходит в Эмульгационном режиме.
При разгоне колонны я ориентируюсь по признакам «захлебывания».

Второй датчик я установил в средней части колонны в гильзе.
Два датчика дают более полную картину.

Всем Добрый вечер!

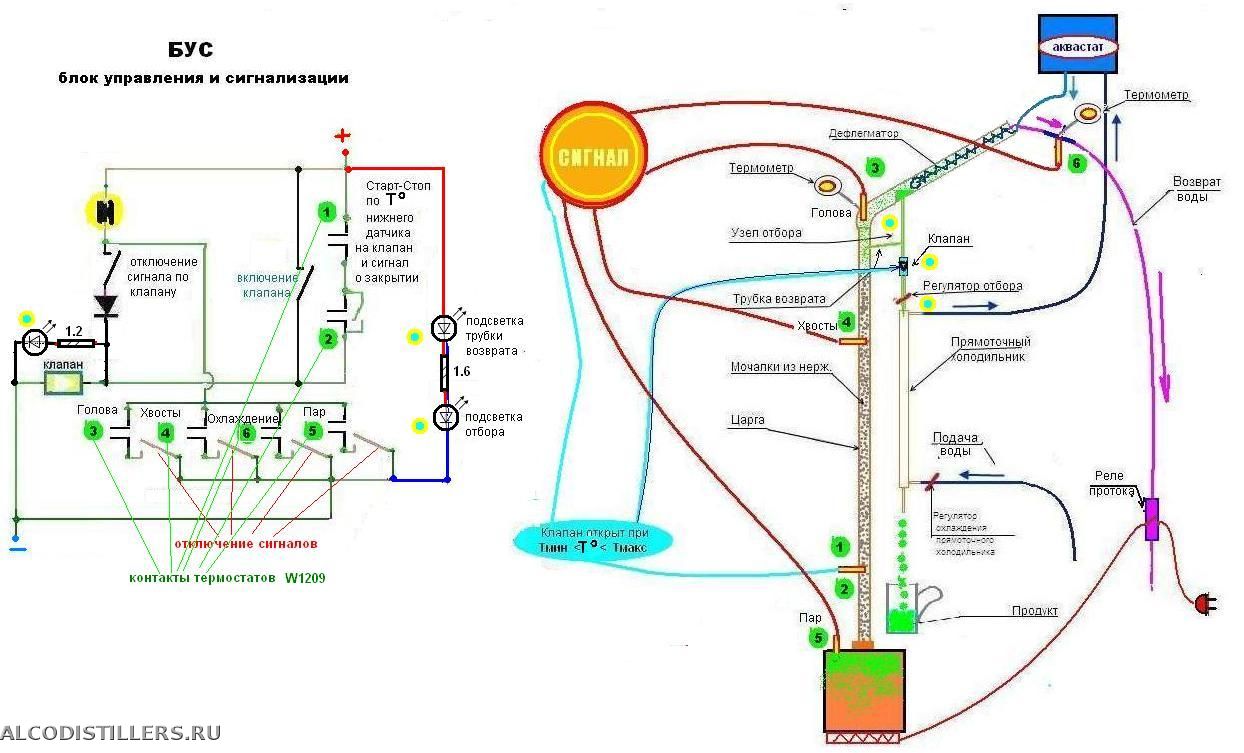

Почитал, поработал практически, подумал и решил изменить принцип действия блока сигнализации и управления клапаном.
Действующий образец собран и прошел испытание в режиме имитации (датчики нагревал горячей водой).
Блок работает, как задумано.
1. Отображает температуры и выдает сигналы о достижении заданных температур:
    - паровой зоны на входе в дефлегматор
    - флегмы в верхней трети    царги
    - флегмы в нижней трети  царги
    - пара в перегонном кубе
    - воды на выходе из дефлегматора
2.  Предусмотрено:
    -  принудительное и автоматическое открытие клапана (клапан НЗ)
    -  сигнализация звуковая о закрытии клапана
    -  световой индикатор открытия клапана
    -  выборочное отключение звуковых сигналов
    -  просветка силиконового участка трубки возврата флегмы
    -  просветка силиконового участка трубки после крана отбора

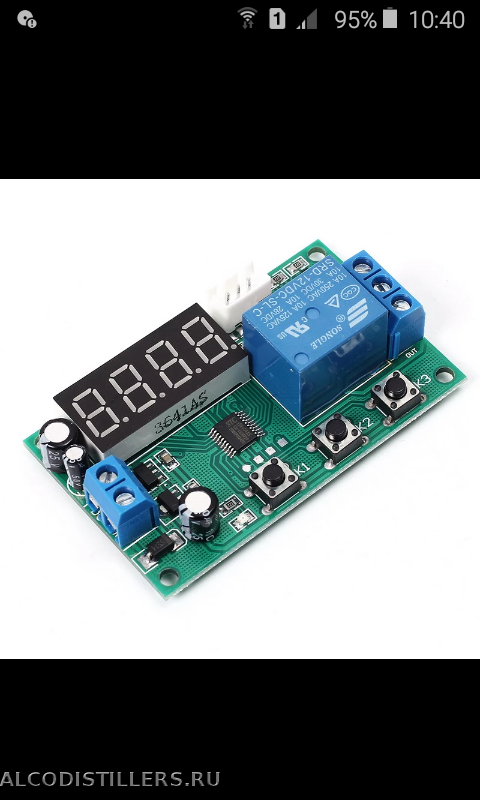

3. Позволяет реализовать режим отбора "СТАРТ - СТОП" с использованием клапана и одного из 2х установленных в царге датчиков.

Предстоит наладка режимов в реальной ректификации.

На рисунке не показаны цепи питания термостатов и цепи датчиков.
