Тема: Мой долгострой. РК 1500 D38

Здравствуйте всем. Форум читаю давно. Также давно начал собирать стабильную РК. Меди у нас не найти, поэтому остановился на нержавейке 308й, D38, толщина стенки 1,5. Друг работает на производстве, поэтому с изготовление больших проблем не было. Хочу предоставить на обсуждение свой конструктор.

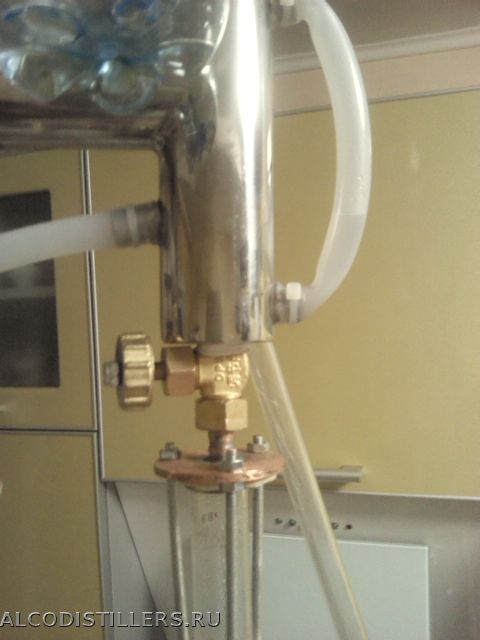

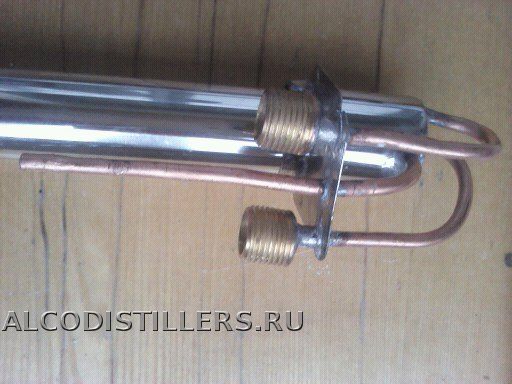

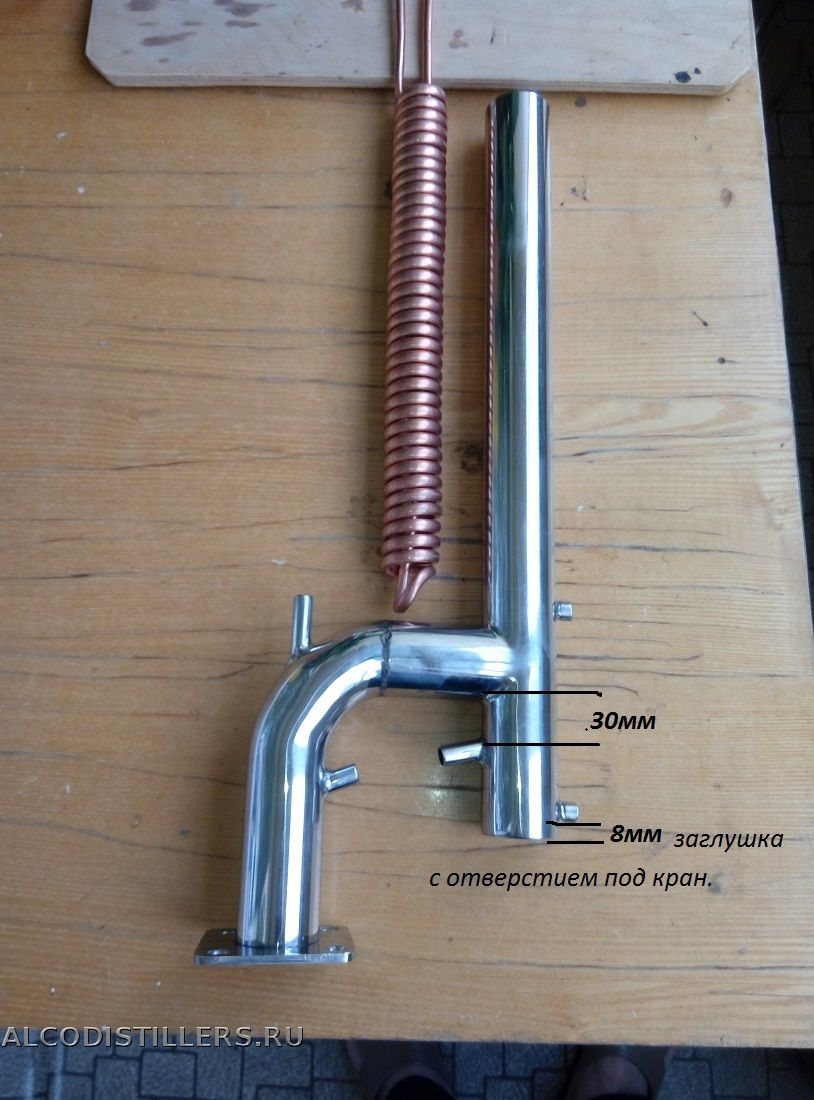

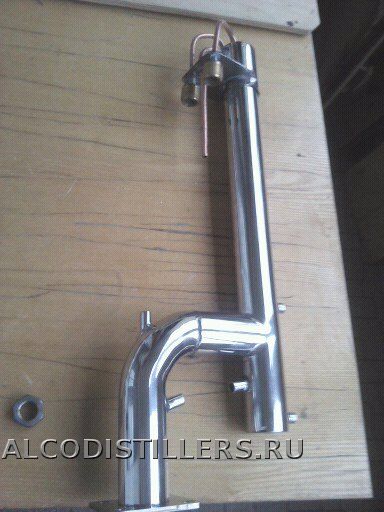

Это узел отбора.



Холодильник-трубка 6мм ,3,3м рабочей поверхности. Стакан отбора нормальный, а вот расстояние от тр возврата до пара мало. Я коряво начертил в чертеже, друг невнимательно прочёл...в результате 30 вместо 50мм. Будем посмотреть. Если что исправим.

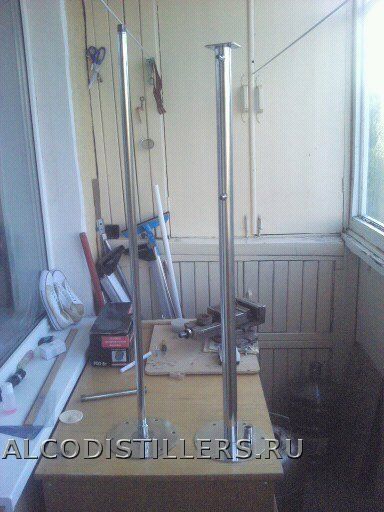

Царги две. 1000 и 500мм. Соединение на квадратных фланцах толщиной 4мм.

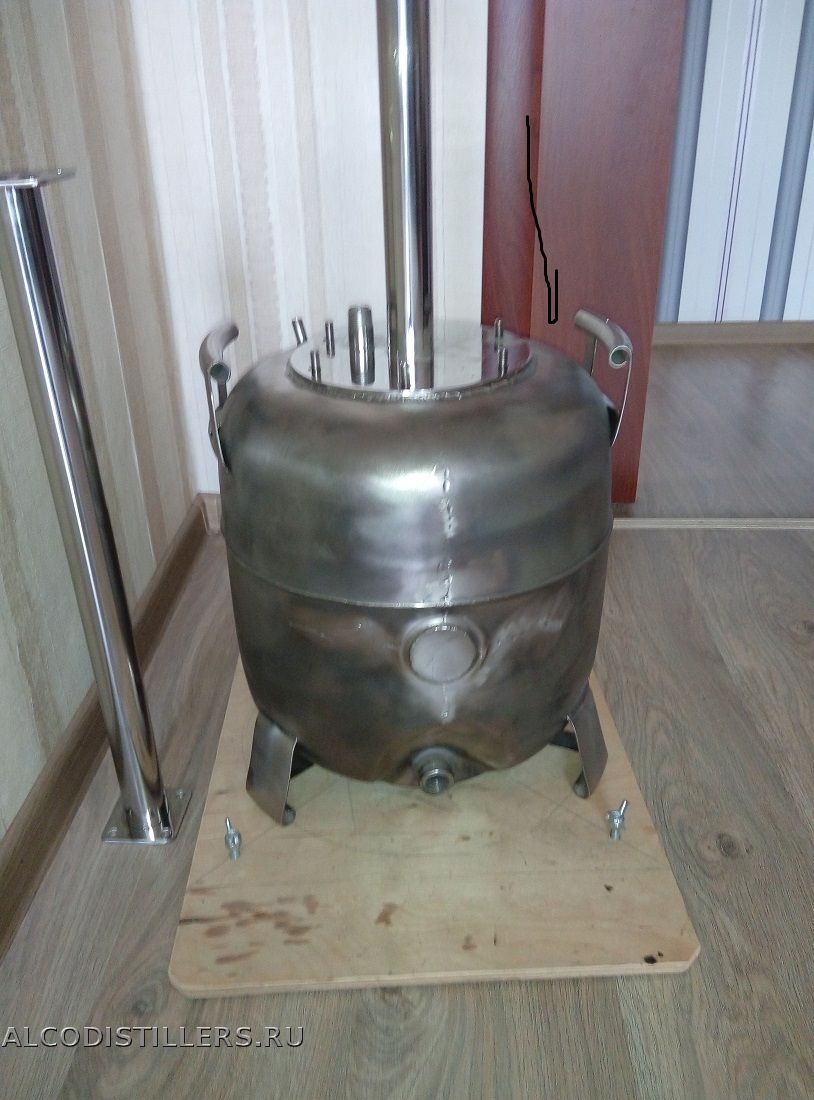

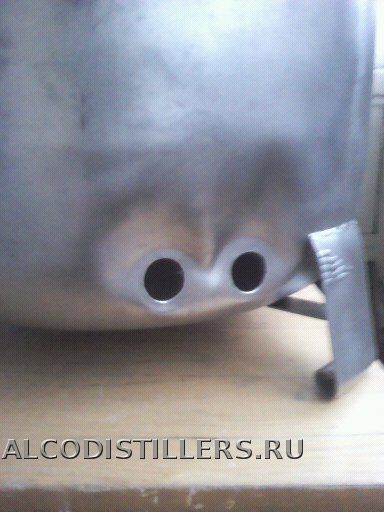

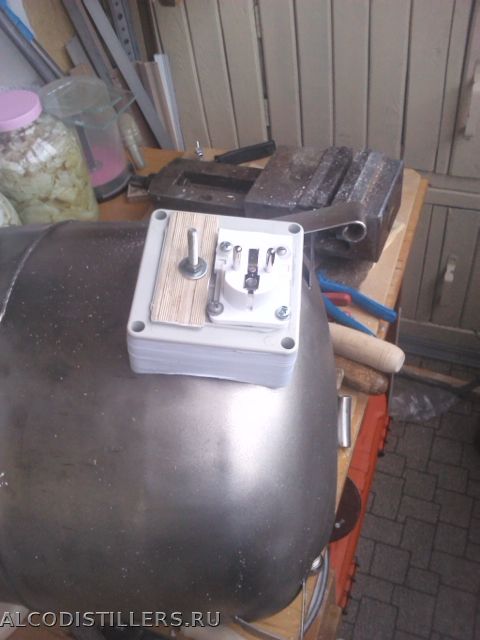

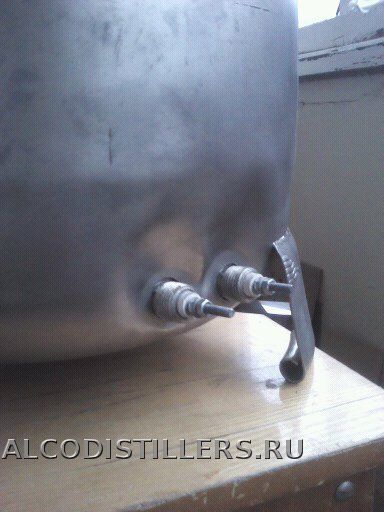

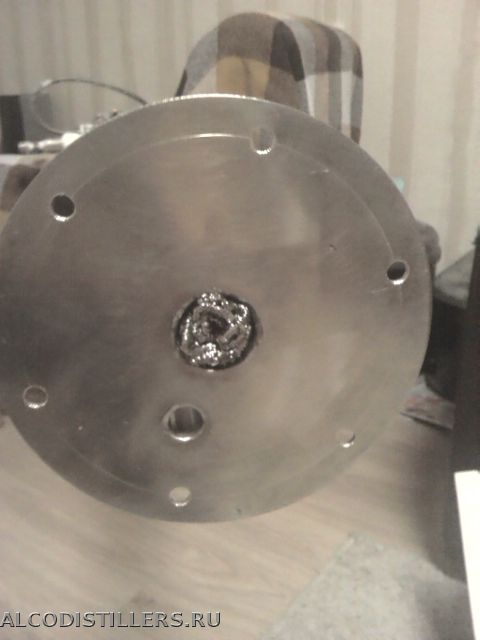

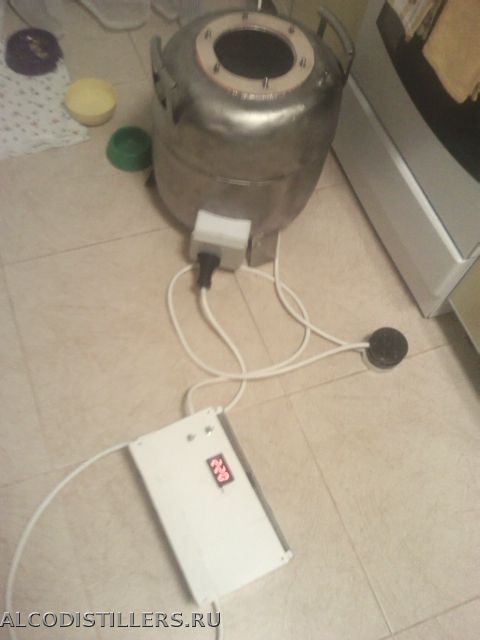

Куб для колонны 30л, тэн 2000вт. Полностью закрывается 4,5л воды. Имеется кран для слива барды.  Фланец толщиной 4мм, внутренний диаметр 140, наружный 200мм.

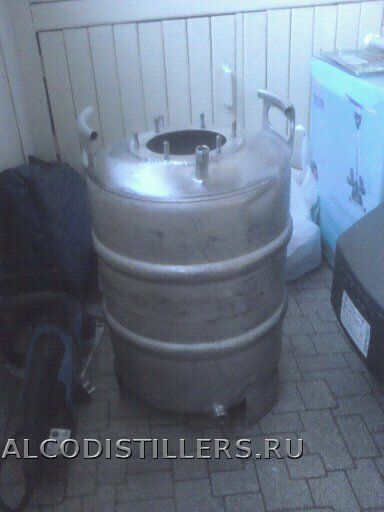

Второй куб для дистилляции 50л.Фланец такой же как на тридцатке. тэн аристоновский 3000вт, также кран для слива.

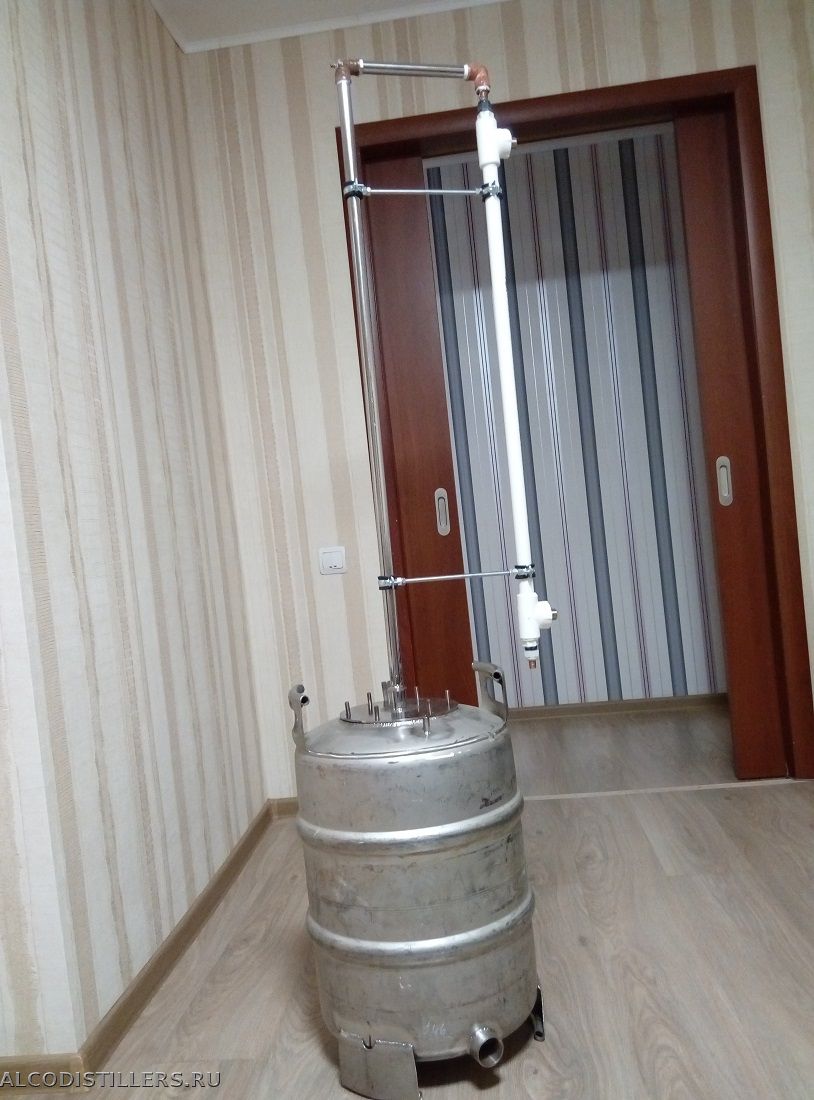

К нему нержовая царга 1000мм D20мм.(Та что слева)и прямоток из медной трубки D12 с напаянной по спирали медной проволокой D1мм в пп трубке.

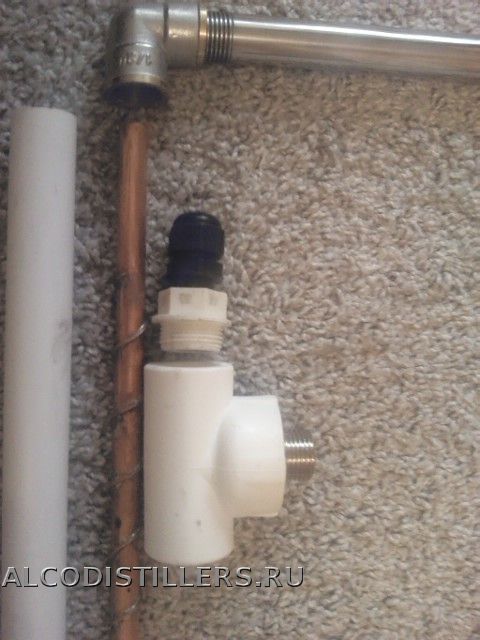

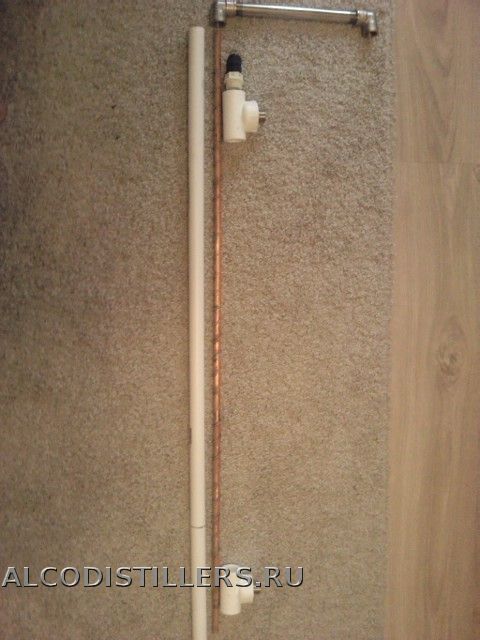

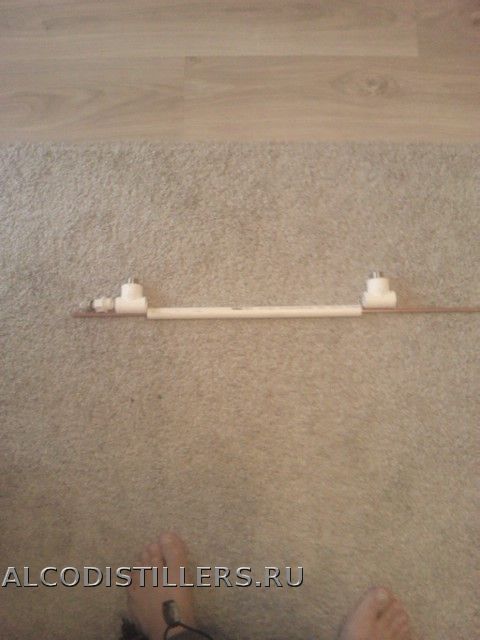

это будующий доохладитель.

Сделал такой доохладитель, но профи пишут что большой ни к чему. Решил переделать.

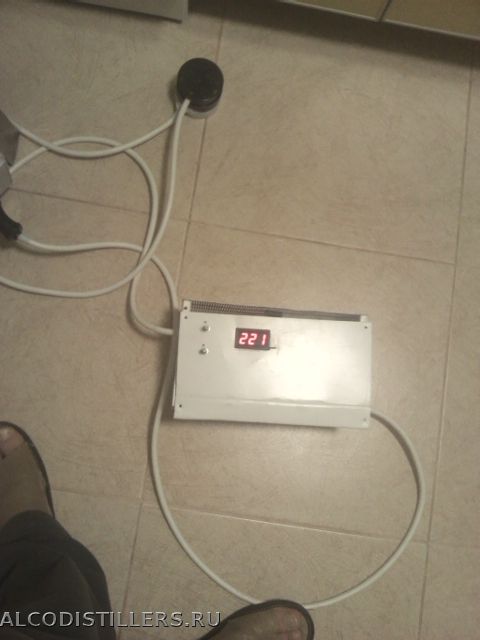

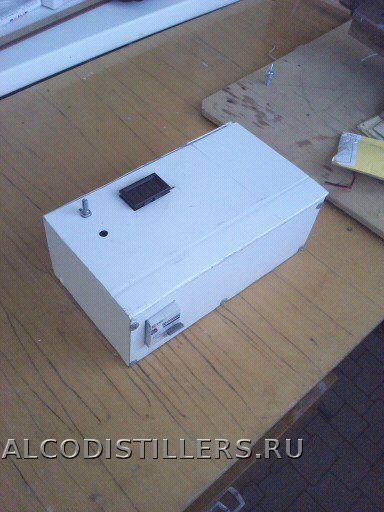

РМ с первой страницы темы . С дефавтоматом.

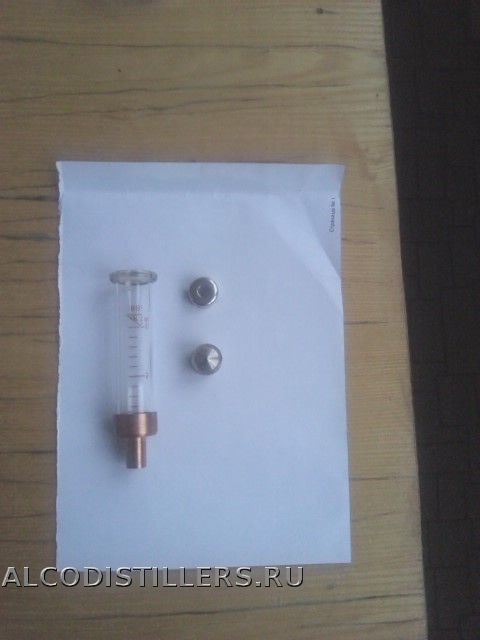

А это конструктр сделай сам  на тему диоптр

Как то так.... Спасибо за внимание. С уважением Gorbu.

al, Saks, KEE, siwnik, 10delta
  • 1499366455083.jpg
    size: 44.89Кб type: jpg
  • P70617-074235.jpg
    size: 366.41Кб type: jpg
  • 1499366455083.jpg
    size: 44.89Кб type: jpg
  • 1500576095553.jpg
    size: 44.49Кб type: jpg
  • P70617-074235.jpg
    size: 366.41Кб type: jpg
  • 1499366455083.jpg
    size: 44.89Кб type: jpg
  • 1500576095553.jpg
    size: 44.49Кб type: jpg
  • P70617-074039.jpg
    size: 181.28Кб type: jpg
  • P70617-074109.jpg
    size: 435.07Кб type: jpg
  • 1499366446274.jpg
    size: 44.61Кб type: jpg
  • 1499366454405.jpg
    size: 38.17Кб type: jpg
  • 1499366453561.jpg
    size: 39.84Кб type: jpg
  • 1500576029784.jpg
    size: 35.47Кб type: jpg
  • P70617-074819.jpg
    size: 388.19Кб type: jpg
  • 1500576031277.jpg
    size: 42.48Кб type: jpg
  • 1501693970526.jpg
    size: 49.44Кб type: jpg
  • IMG_20170829_080559.jpg
    size: 119.13Кб type: jpg
  • IMG_20170829_080618.jpg
    size: 117.62Кб type: jpg
  • IMG_20170829_080935.jpg
    size: 91.32Кб type: jpg
  • IMG_20170829_080956.jpg
    size: 131.5Кб type: jpg
  • IMG_20170419_134236.jpg
    size: 482.67Кб type: jpg
  • IMG_20170421_161644.jpg
    size: 646.44Кб type: jpg
  • 1501693928524.jpg
    size: 45.51Кб type: jpg
  • IMG_20170829_081903.jpg
    size: 60.97Кб type: jpg
  • IMG-1491665479283-V.jpg
    size: 417.89Кб type: jpg

2 Ответ от Gorbu (2018-01-08 23:45:30 отредактировано )

  • Gorbu
  • Профессионал
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

Здравствуйте уважаемые форумчане. Во первых поздравляю всех с прошедшими праздниками.В эти зимние каникулы между домашней суетой и гуляньем нашлось время заняться моим долгостроем. Вот что у меня получается:
Это колонна.

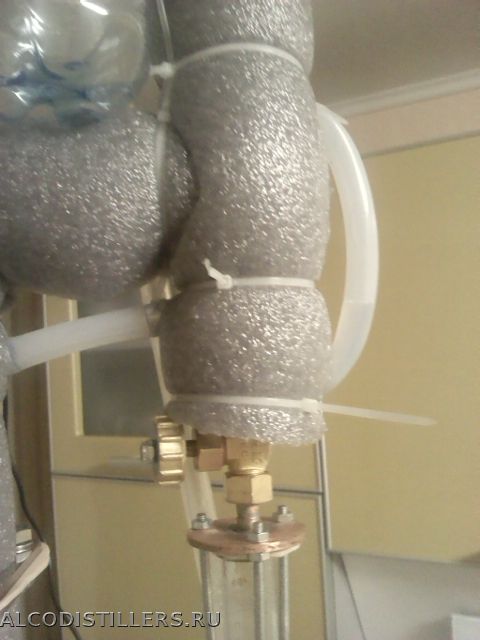

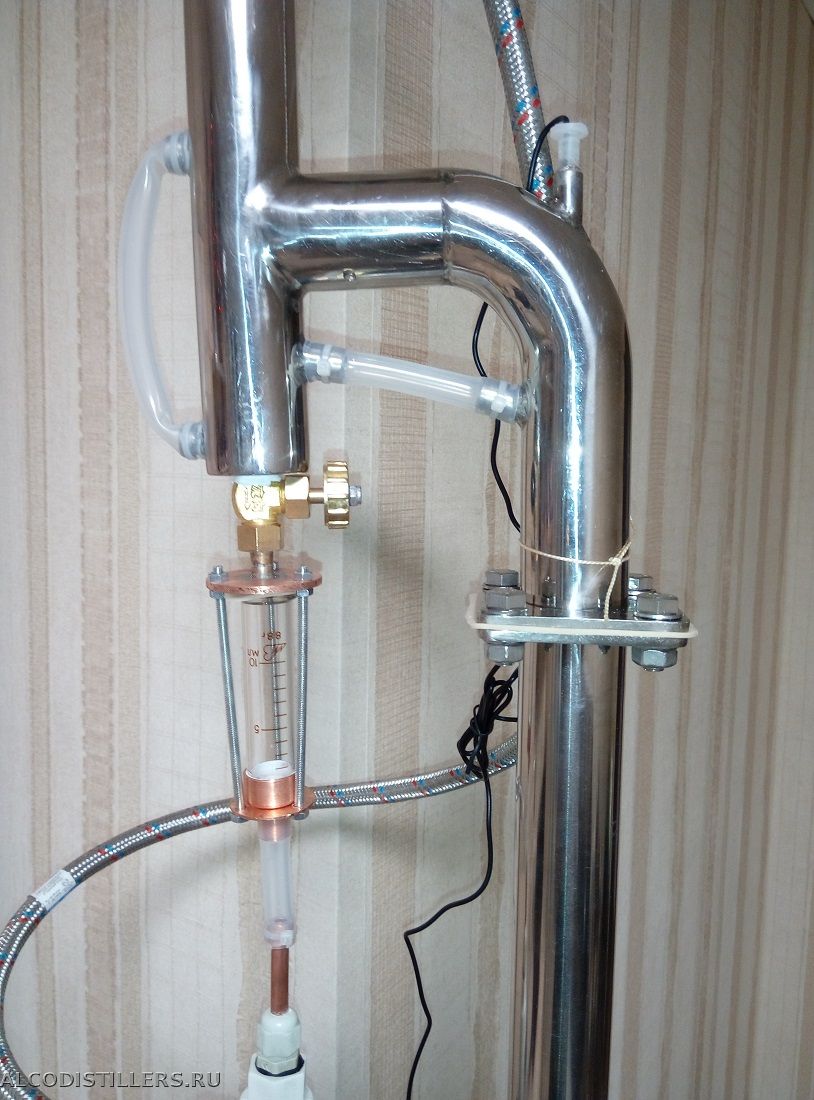

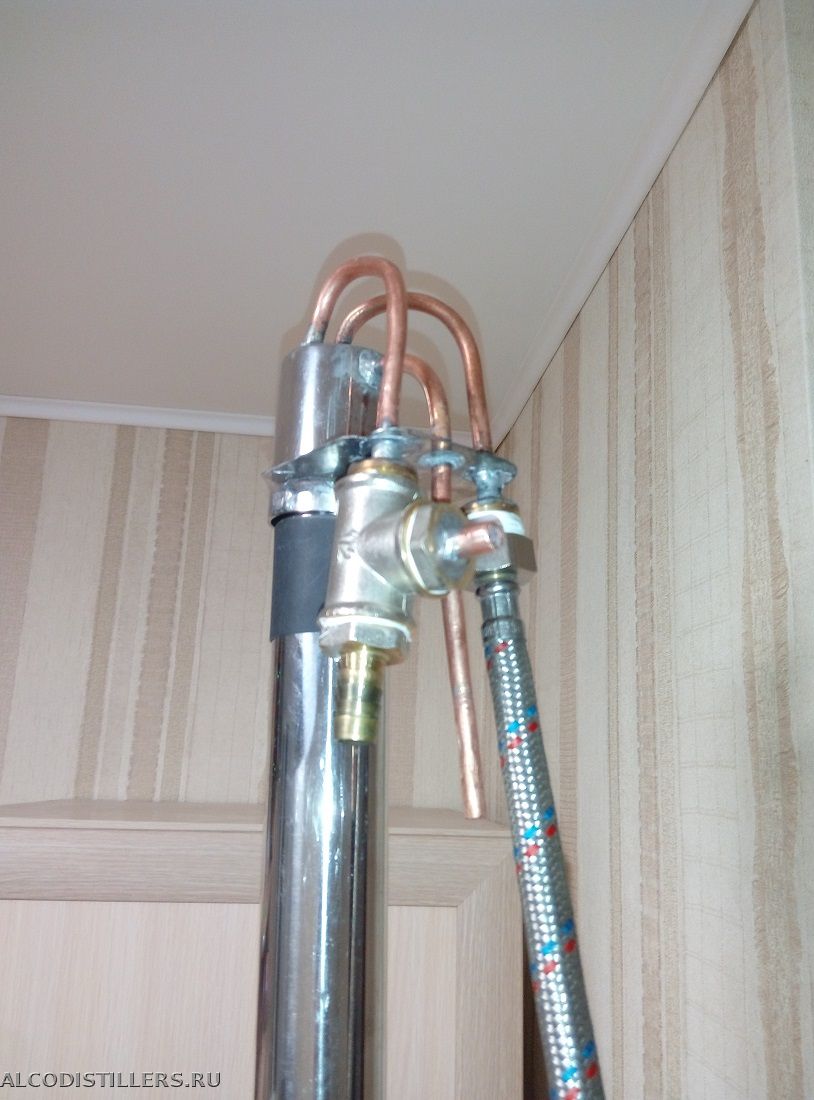

Узел отбора:

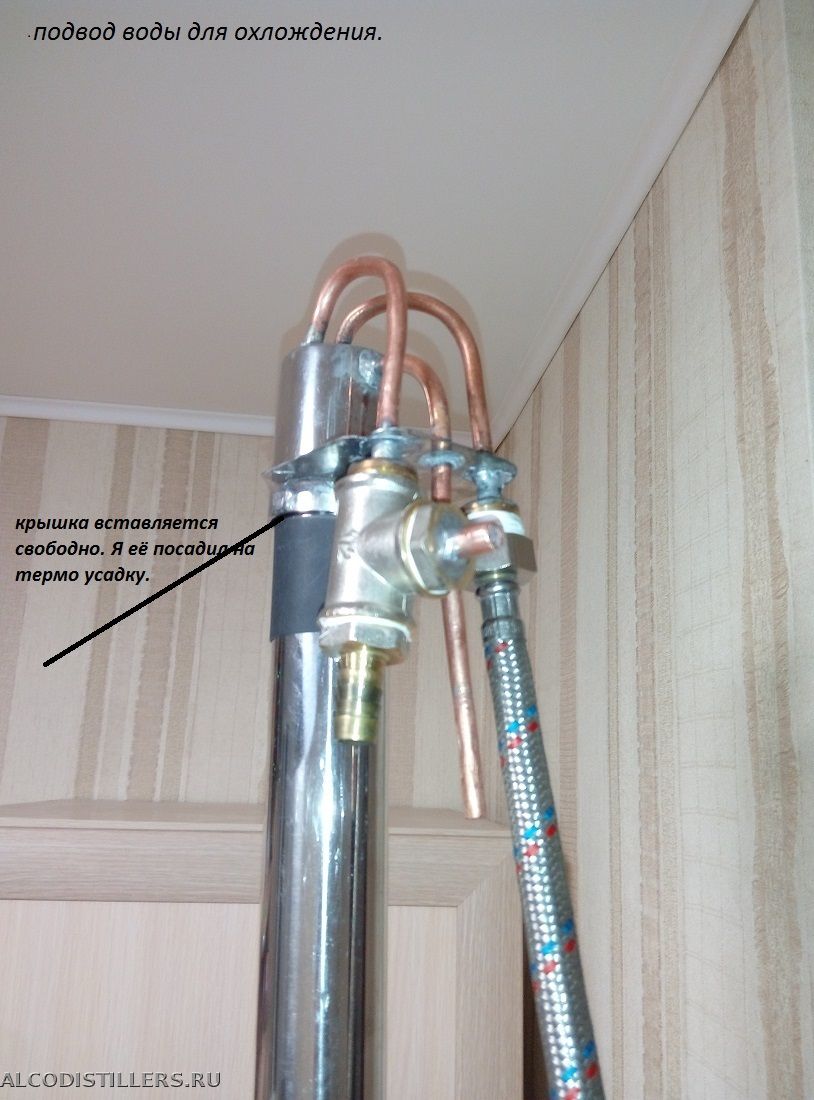

Подвод воды:

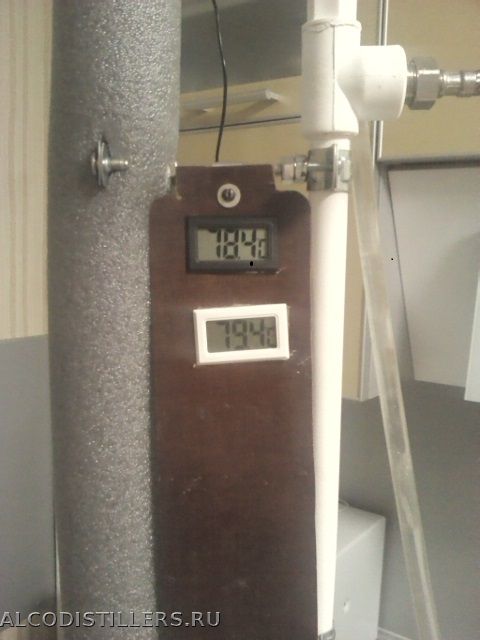

До охладитель и панелька с термометрами. (ещё термостаты W1209 будут,с ds18b20.)

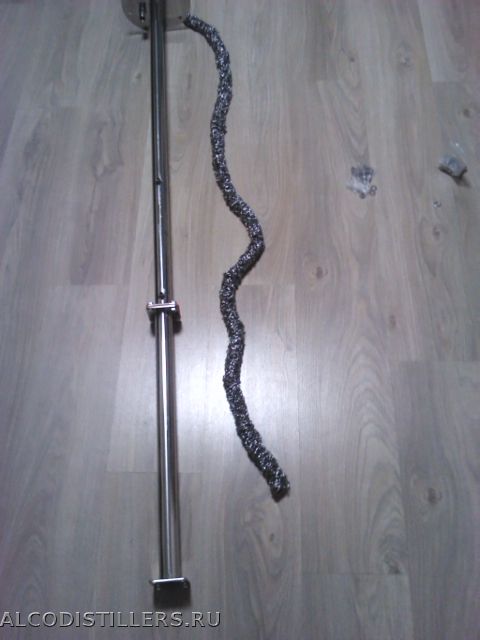

В царге 15 мочалок:

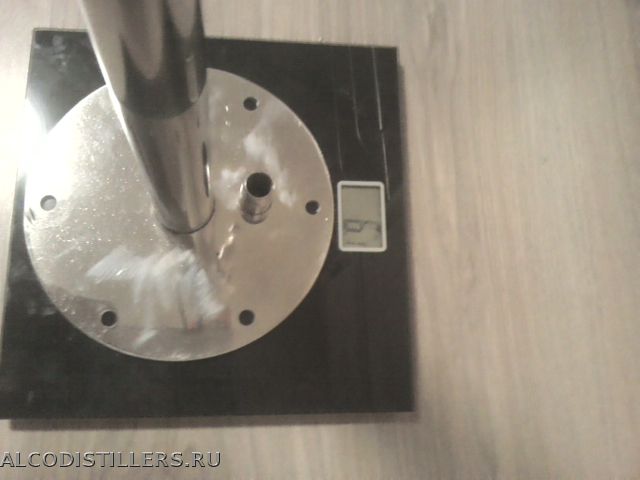

Общий вес шесть с небольшим кг:
Дистилятор с укреплением:


Куб:

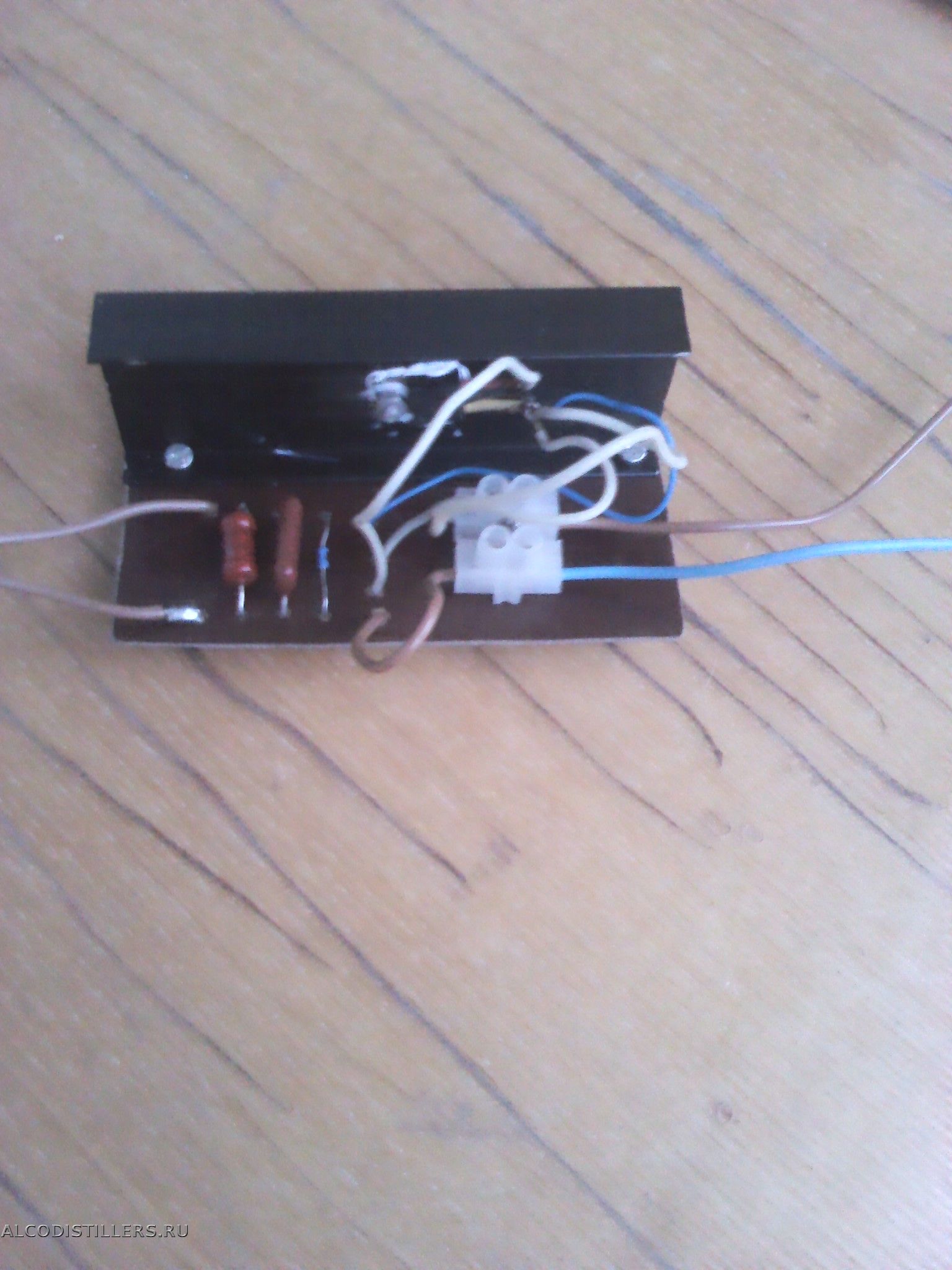

Регулятор мощности греется.мал радиатор, слаб обдув 5вольт.

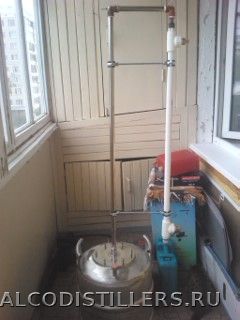

В сборе с кубом:


К сожалению быстрее построить не получается закончить постройку своей колонны. Но есть старая пословица: Кто медленно запрягает......  Всем до свидания.
PS:Иван Николаевич, вроде бы не на касячил. Компьюторщик я ещё тот.

Alex bcn, Musik-71, Иван, Gerundey, Saks, Дмитрий Васильев, al
  • P80108-194607.jpg
    size: 339.09Кб type: jpg
  • P80108-194627.jpg
    size: 407.09Кб type: jpg
  • P80108-194712.jpg
    size: 351.08Кб type: jpg
  • P80108-194657.jpg
    size: 369.88Кб type: jpg
  • IMG_20171224_155143.jpg
    size: 140.35Кб type: jpg
  • IMG-1515077205718-V.jpg
    size: 124.17Кб type: jpg
  • IMG-1515077448870-V.jpg
    size: 126.65Кб type: jpg
  • P80108-194811.jpg
    size: 351.87Кб type: jpg
  • P80108-195539.jpg
    size: 300.93Кб type: jpg
  • P80108-195655.jpg
    size: 381.17Кб type: jpg
  • IMG_20171106_133547.jpg
    size: 187.06Кб type: jpg
  • IMG_20171106_135216.jpg
    size: 169.73Кб type: jpg
  • IMG_20171106_135611.jpg
    size: 162.16Кб type: jpg
  • IMG_20180106_230607.jpg
    size: 139.65Кб type: jpg
  • IMG_20180106_230638.jpg
    size: 135.02Кб type: jpg
  • IMG_20180106_230607.jpg
    size: 139.65Кб type: jpg
  • IMG_20180106_230638.jpg
    size: 135.02Кб type: jpg
  • IMG_20171106_133547.jpg
    size: 187.06Кб type: jpg
  • IMG_20171106_135216.jpg
    size: 169.73Кб type: jpg
  • IMG_20171106_135611.jpg
    size: 162.16Кб type: jpg
  • IMG_20180106_230607.jpg
    size: 139.65Кб type: jpg
  • IMG_20180106_230638.jpg
    size: 135.02Кб type: jpg
  • P80108-195331.jpg
    size: 372.37Кб type: jpg

3 Ответ от Gorbu (2018-03-13 14:35:33 отредактировано )

  • Gorbu
  • Профессионал
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

Здравствуйте уважаемые форумчане. Наконец произвёл промывочный  и пробный пуски своего долгостроя. В куб залил 4л. воды и литр сс 50%. Подключил воду, кое где "засифонило" .Устранил. Включил нагрев. Упустил момент поднятия темп-ры и "выдох колонны", получил выброс в ТСА и из под крышки. Видимо мало открыл воду и мощу не успел убавить...

Колонну стабилизировал, поигрался настройками , но на предзахлёб выйти не получилось. наверное паров спирта не хватило.. И после промывки и разборки добавил две мочалки в царгу. Колонну утеплил.

На другой день в куб залил 11л. сс 40%. Всё подключил. разогрел, стабилизировал колонну и шесть часов отбирал головы(с запасом). Тело отбирал на предзахлёбе животворящем с.(Н. Фортуна) литр в час больше половины рачётного объёма, затем 700гр. Как только темп-ра на 2/3 поднялась , сменил банку и попробовал отжать остатки. Закрывал кран отбора, понижал темп-ру на 2/3. Потом собрал хвосты для интереса (запах краски масляной), врубил всё на полную и промыл.


А это результат.

Это отчёт о первом пуске моего долгостроя а не о первом процессе ректификации. Пока читаем теорию.
Всем спасибо.

Аркадий, Gerundey, Alex bcn, Artem.SHitov, AlexandrRoss
  • P80108-194712.jpg
    size: 366.3Кб type: jpg
  • IMG_20180309_191835.jpg
    size: 144.59Кб type: jpg
  • IMG_20180311_022608.jpg
    size: 159.4Кб type: jpg
  • IMG_20180310_215520.jpg
    size: 162.27Кб type: jpg
  • P80108-194712.jpg
    size: 366.3Кб type: jpg
  • IMG_20180309_191835.jpg
    size: 144.59Кб type: jpg
  • IMG_20180310_215520.jpg
    size: 162.27Кб type: jpg
  • IMG_20180310_215653.jpg
    size: 141.97Кб type: jpg
  • IMG_20180311_022608.jpg
    size: 159.4Кб type: jpg
  • P80108-194712.jpg
    size: 366.3Кб type: jpg
  • IMG_20180309_191835.jpg
    size: 144.59Кб type: jpg
  • IMG_20180311_022608.jpg
    size: 159.4Кб type: jpg
  • IMG_20180310_215520.jpg
    size: 162.27Кб type: jpg
  • IMG_20180310_215653.jpg
    size: 141.97Кб type: jpg
  • IMG_20180311_022552.jpg
    size: 71.51Кб type: jpg
  • IMG_20180311_013517.jpg
    size: 176.81Кб type: jpg

4 Ответ от Pillau (2018-03-13 14:47:36 отредактировано Pillau)

  • Pillau
  • Pillau
  • Sola Braciator
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

Трубка гидроуровня очень маленькая, надо было до самого верха делать. Тут захлеб не увидишь, когда она вся заполнится. Лучше сразу переделать. Можно было с ТСА совместить. И предзахлеб не увидишь нормальный.
На фотках с уровнем флегмы в трубке уровня и возврата-пленочный режим, это не предзахлеб. Тут только для отбора голов подойдет. Похоже на мою первую ошибку. Я первый раз также работал.

5 Ответ от Gorbu

  • Gorbu
  • Профессионал
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

Pillau ©:

Трубка гидроуровня очень маленькая, надо было до самого верха делать

А для чего? Лишняя флегма при захлёбе в паропровод выльется..

Pillau ©:

На фотках с уровнем флегмы в трубке уровня и возврата-пленочный режим, это не предзахлеб.

Фотка не о предзахлёбе. Я знаю что такое предзахлёб..

6 Ответ от valera

  • valera
  • Винокур+
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

Gorbu, нормальный гидроуровень у тебя.

Gorbu

7 Ответ от Gorbu

  • Gorbu
  • Профессионал
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

Здравствуйте уважаемые форумчане. Сегодня захотел посмотреть какого цвета мой "позывной" на форуме, зашёл на свою страницу и был приятно удивлён присвоением мне нового статуса. Очень приятно... спасибо.
Ну уж если дело дошло до сообщения хочу отчитаться о текущей работе по моему долгострою. После пробных пусков не понравился мой подвод воды : шланги ПВХ, хомуты.
Решил перейти на быстро съёмы. Жду посылку из Китая. Наконец то получилось подружить термостаты с цифровыми датчиками DS18B20. Ну и куб на 30л для меня многоват для ректификации.. Неснижаемый остаток 4.5 л.. хотелось бы меньше.. Чтобы не очень долго. Как вариант конечно можно что нибудь под тэн положить, это обсуждалось на форуме..
Ещё раз спасибо всем за классный ресурс, Ивану Николаевичу персонально.
PS: Сегодня засолил сало по рецепту с форума ...(я к тому что много полезного здесь).
Всем добра. С уважением . Николай.

Фортуна

8 Ответ от Gerundey

  • Gerundey
  • Gerundey
  • Лентяй
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

Gorbu ©:

Неснижаемый остаток 4.5 л

Да вполне нормальный остаток. Даже если 10л 40% СС залить
то 6л останется. А по времени получится с запасом 8ч, рабочий день как раз  :)

Моя РК 38/1500 нержавейка + медь

9 Ответ от Gorbu

  • Gorbu
  • Профессионал
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

Gerundey ©:

по времени получится с запасом 8ч, рабочий день как раз

Как раз 8 с лишним часов гнал 11л СС...Тяжко с непривычки... :\'(
Понимаю что когда набью руку легче будет управлять процессом.

Donatello

10 Ответ от Saks

  • Saks
  • Saks
  • Профессионал
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

Gorbu ©:

Решил перейти на быстро съёмы.

В свое время перешел,очень удобно и оперативно.

Gorbu ©:

Как раз 8 с лишним часов гнал 11л СС

Да,где-то так и получается,а то и поболее.

Успех-это умение двигаться от неудачи к неудаче, не теряя энтузиазма.

11 Ответ от SVS15

  • SVS15
  • SVS15
  • Профессионал
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

Gorbu ©:

Решил перейти на быстро съёмы

Николай какие заказал? Фото не забудь. РК норм, а по работе к каждой РК привыкнуть надо одинаковых по характеристикам нет.

РК с вертикальным дефлегматором из нержавейки 53мм. Тема Наши Аппараты

12 Ответ от Gorbu

  • Gorbu
  • Профессионал
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

SVS15 ©:

Николай какие заказал?

Заказал такие. Мне пока не пришли.
Стабильная МРК 35/1500 ВД
Видел такие чёрные в магазине запчастей для Камаз. Фитинги для ремонта трубок платиковых, трубки тоже там есть. Стоят копейки.

13 Ответ от SVS15

  • SVS15
  • SVS15
  • Профессионал
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

Gorbu ©:

Стабильная МРК 35/1500 ВД

Николай, черные с синим я видел в магазинах , но говорЯт они для воздуха. А трубки  твердые или нет?

РК с вертикальным дефлегматором из нержавейки 53мм. Тема Наши Аппараты

14 Ответ от alex5sh

  • alex5sh
  • alex5sh
  • Профессионал
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

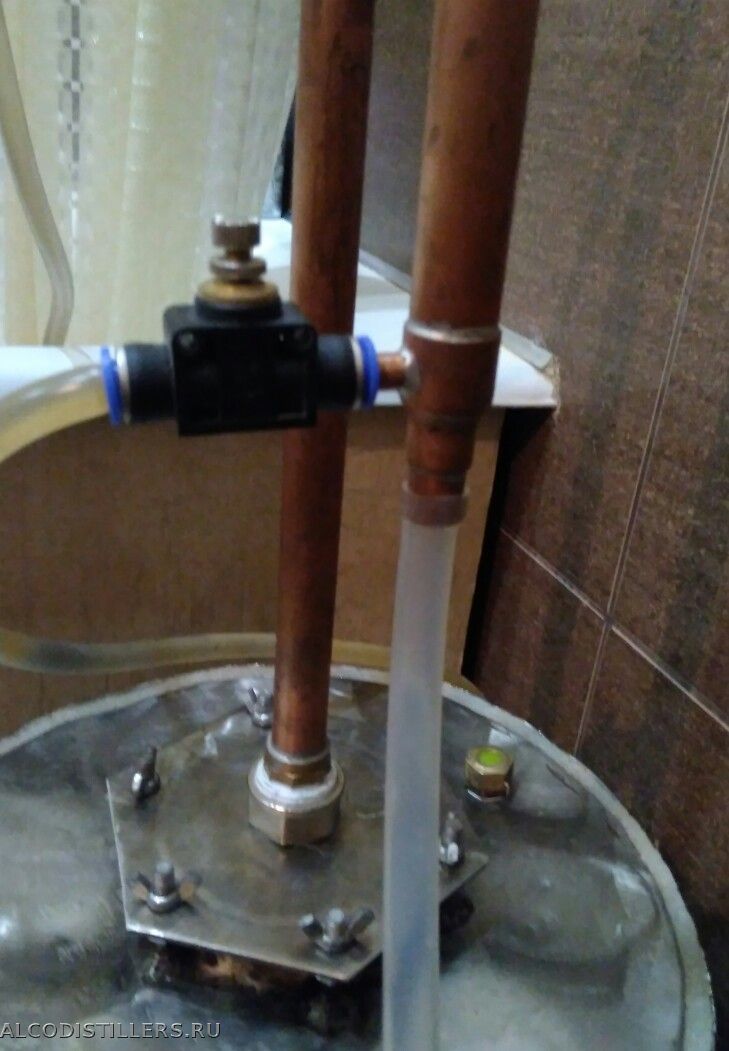

SVS15, да, они для пневматики, но воду тоже держат. Там внутри цанговые лепестки, которые при нажатии на синее кольцо раскрываются, и резиновое уплотнительное кольцо. У меня такой кран игольчатый стоит на холодильнике БК. На медную трубку надевается с легким усилием, снимается только при нажатии на синее кольцо. Вода от водопровода, уплотняется хорошо, течей ни разу на было. Их много разных фитингов у китайцев есть, на разные диаметры (6,8,10,12).

  • IMG_20180416_214947.jpg
    size: 113.88Кб type: jpg
Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

15 Ответ от SVS15

  • SVS15
  • SVS15
  • Профессионал
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

alex5sh ©:

SVS15, да, они для пневматики, но воду тоже держат

Александр спасибо за быстрый и полный ответ! Для нового дистиллятора как вариант рассмотрю обязательно.

РК с вертикальным дефлегматором из нержавейки 53мм. Тема Наши Аппараты

16 Ответ от Gorbu

  • Gorbu
  • Профессионал
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

SVS15 ©:

А трубки  твердые или нет?

Владимир, профессионалы отзываются об трубках хорошо.
2017-12-10 15:46:21 Источник: Стабильная РК из нержи с наклонным дефлегматором. Своими руками. Сообщество винокуров AlcoDistillers.ru ©

17 Ответ от KEE

  • KEE
  • Профессионал
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

SVS15 ©:

А трубки  твердые или нет?

Полиуретан чаще всего... Для спирта не подойдут. Только для подвода/отвода воды.

18 Ответ от Donatello

  • Donatello
  • Donatello
  • Shido Tomorrow
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

SVS15 ©:

А трубки  твердые или нет?

Эти трубки используются на фильтр системах:трехступенчатых например, осмос и т.д. Он и не гибкие и не твердые, радиус закругления без залома в районе 150 мм.

Хорошо хоть коровы не летают..

19 Ответ от SVS15

  • SVS15
  • SVS15
  • Профессионал
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

Валентин спасибо!

РК с вертикальным дефлегматором из нержавейки 53мм. Тема Наши Аппараты

20 Ответ от Gorbu (2018-07-12 13:15:32 отредактировано )

  • Gorbu
  • Профессионал
  • Оффлайн

Re: Мой долгострой. РК 1500 D38

Здравствуйте уважаемые форумчане. Появилось свободное время заняться колонной. давно хотел перейти на  "быстросъёмы". Приобрёл часть в Китае, часть в магазине запчастей для грузовиков. Трубка на 6мм. куплена в магазине запчастей за 25р. метр. Вот что получилось.


Провёл гидроиспытание- ни капли не протекло.

Поставил диопрт .


Ещё испытал свой 50ти литровый дистилятор с тэном на 3кв.
Результат порадовал- разгон час примерно, банка 3л. наполняется за пол часа.
Вода на выходе горячая, а сс холодный.
Да, браги 43-45литров.


А это моя бродилка на 50л.

Шланг от гидрозатвора вывел на лоджию, первые дни когда бродит интенсивно шланг за окно .


Нет времени занятся практикой. Колонну запускал считанные разы. Но понимание приходит. Тем более на все вопросы есть ответы на форуме.
Всем спасибо.

al, Danil, Alex bcn, KEE, Konster, Donatello, IGAN
  • IMG-1531325657643-V.jpg
    size: 30.16Кб type: jpg
  • IMG-1531325756491-V.jpg
    size: 28.05Кб type: jpg
  • IMG_20180712_104009.jpg
    size: 27.9Кб type: jpg
  • IMG-1531325818810-V.jpg
    size: 31.91Кб type: jpg
  • IMG-1531325818810-V.jpg
    size: 31.91Кб type: jpg
  • IMG_20180712_105347.jpg
    size: 28.48Кб type: jpg
  • IMG_20180712_105252.jpg
    size: 29.32Кб type: jpg
  • IMG_20180712_104803.jpg
    size: 27.82Кб type: jpg
  • IMG_20180712_104518.jpg
    size: 26.52Кб type: jpg
  • IMG_20180712_104629.jpg
    size: 27.56Кб type: jpg
  • IMG_20180712_104655.jpg
    size: 18.46Кб type: jpg
  • IMG_20180712_103901.jpg
    size: 17.79Кб type: jpg
