101 (2017-06-22 23:00:22 отредактировано Alex bcn)

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Сегодня собрал Ардуино для ТМА в корпус и хочу поделиться с вами как это было на практике.
Я далек от микросхем и программирования, но все удалось достаточно легко и просто (следуя инструкции), не считая некоторых "проблемок", которые возникли в процессе. Спасибо Рудольфу, Ивану и Николаю за то, что помогли мне их решить!

Начну с программной части.
1. Mini usb Nano V3.0 ATmega 328Р прошилась очень легко;
2. Модуль беспроводной Bluetooth связи НС-05 не хотел со мной "разговаривать" без нажатой кнопки постоянно. Долго я намучился, пока не допер до этого ... Вот у Германа было так же. Поэтому, если не прошивается Bluetooth связи НС-05 согласно инструкции, пробуйте держать его кнопку постоянно зажатой.
3. Затем ТМА никак не видела термодатчиков (что я только не делал). Причиной была неправильная маркировка резисторов. Используйте только 4,7 кОм!
С программной частью все.

Собираю Ардуино.
В качестве корпуса я использовал старый WiFi:

Вид изнутри:

Не торопитесь все ломать, многое может понадобиться. Например все коннекторы можно использовать: RJ45 для термодатчиков, USB для питания, джек для клапана. Или как вам нравится, вариантов много.
Я сделал так: отрезал часть платы (которую планировал использовать), на которой напаяны коннекторы. Часть платы, которой она крепится к корпусу тоже оставил для надежного крепления:

Обязательно нужно зачистить кромку платы, чтобы не было замыкания печатных дорожек. От всех коннекторов, которые вы планируете использовать, нужно отрезать дорожки скалпелем и все лишнее выпаять. Обязательно проверить тестером на предмет "соплей":

примерка:

Так как клапан у меня на 220 В, я решил использовать к нему коннектор вот такой



Поскольку клапан на 220В и на "борту" будет 220, то блок питания для Ардуино (зарядка от мобилы 5В 1,0А) я интегрировал в корпус:

примерка:

Вот так спаял порты для датчиков температуры. Для страховки поставил ферритовый фильтр.

Все спаяно в корпусе:

Светодиоды Ардуино почти совпадают с "окошками" на корпусе роутера  :)

Реле ТЭНа я поставил в регулятор мощности. Вид всей системы вместе в сборе:

Проверил - ВСЕ РАБОТАЕТ !!!!!!!!!!! ОГРОМНАЯ БЛАГОДАРНОСТЬ АВТОРУ И ЛЮДЯМ, КОТОРЫЕ ПРИНЯЛИ УЧАСТИЕ В РАЗРАБОТКЕ ПРОЕКТА "ТМА"!
*ROSE*  *HI*  *YAHOO*  *DANCE*  *THUMBSUP*  *DRINK*  *INLOVE*

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

102

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Alex.bcn, красиво!  С почином!  *DRINK*  *THUMBSUP*

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.

103

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Иван, Спасибо!  *ROSE*

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

104

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Alex.bcn пишет:

Используйте только 4,7 кОм!

Ну, я бы не был так категоричен. На самом деле, диапазон этого резистора от 1 кОм до 10 кОм вполне приемлем. У меня, например, 5,1 кОм вполне работает. Это всего лишь "подтяжка" к питанию. Это к тому, что если у кого нет именно 4,7 кОм, то не нужно ждать и покупать. Время - бесценно .

105

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

rfalcon пишет:

На самом деле, диапазон этого резистора от 1 кОм до 10 кОм вполне приемлем. У меня, например, 5,1 кОм вполне работает.

так я и не спорю.
Почему я так написал? Потому что два дня потерял, собирая ардуинку. Разбирал - собирал - перебирал .... людям голову морочил, а причину так и не могли найти. А причина была банальная - резистор не того сопротивления (в пакете бумажка, на которой была маркировка, была перепутаная).
Поэтому и указал на этот нюанс, чтобы люди время не тратили

rfalcon пишет:

Время - бесценно .

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

106

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Alex.bcn,  отлично сделано.  Сходил в кладовку, старый роутер на месте. Отпала проблема с корпусом. Ждем посылки от "братьев из Китая".

107 (2017-06-23 21:04:13 отредактировано )

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

evg_369 пишет:

Сходил в кладовку, старый роутер на месте.

ну, начало уже есть ... Успехов!

evg_369 пишет:

отлично сделано.

спасибо.

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

108

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

А у меня нету старого роутера  :(  Поэтому в такой коробочке

109 (2017-06-24 15:00:19 отредактировано geha69)

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Здравия Всем!тоже руки зачесались попробовать.ПО установил без проблем.я использую для нано такие платки там много доп контактов

вот скрин програмы

ну и вот так на столе пока лежит все в куче 1 дс и датчик давления подключен.просто заготовка была под другую автоматику.провода перекинул и все заработало.блок реле цеплять не стал думаю не че сложного в этом нету.
забыл добавить блютуза нет.пока на попробовать без него по проводу работает.

Алкоголь не решает проблем, он их усугубляет и отодвигает.

110

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

geha69, у тебя вроде на каждый датчик по резистору стоит?

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.

111 (2017-06-24 15:03:55 отредактировано geha69)

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

эта разводка под мою прошивку.эта доп плата на которой датчики детектор нуля оптосимисторы все остальное.использую 1 датчик температуры.там и шлейф на дисплей матается.

Алкоголь не решает проблем, он их усугубляет и отодвигает.

112

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Gerundey, geha69*THUMBSUP*

Gerundey пишет:

А у меня нету старого роутера

роутер это так, что первое под руку попалось (точнее у меня товарищ работает в компании, которая оптику под нет протягивает. И у него старых роутеров полный багажник). А приспособить можно многое, что кому нравится.

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

113

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

я ради спортивного интересу на работе (1 сутки делать нечего).все было(кроме блютуза) решил попробовать на всякий случай (если бы была регулировка мощности)собрал бы есть бук старенький на нем и запустил бы систему.

Алкоголь не решает проблем, он их усугубляет и отодвигает.

114

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Да, с корпусом от роутера - отличная идея!!!

115

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Alex.bcn пишет:

Долго я намучился

Вот и я сегодня целый день убил на этот Блюпуп! *WASSUP*

Не хочет он со мной общаться. Сначала сделал всё по инструкции из первого поста. Потом сделал как у Александра, с постоянно зажатой кнопкой - хрен в нос! Пробовал три платы HC-05 и ничего... Может ещё какой секрет есть?

116 (2017-06-29 19:28:49 отредактировано )

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Юрий пишет:

Не хочет он со мной общаться.

Так и не будет, ибо соединил с ошибкой... у тебя tx-tx а нужно rx-tx соединение.
Провода на любой  одной плате местами tx и rx поменяй, на второй не трогай.

Юрий пишет:

Вот и я сегодня целый день убил на этот Блюпуп!

*THUMBSUP*  :lol:


Юрий пишет:

Может ещё какой секрет есть?

Внимание..
https://alcodistillers.ru/images/pl1.jpg

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.

117

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Иван пишет:

соединил с ошибкой

вот я тормоз! Я ж подключал как положено: "плюс" к плюсу, "минус" к минусу... *WALL*

118

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Юрий пишет:

"плюс" к плюсу, "минус" к минусу..

Плюс-то как раз и нужно к плюсу, а вот rx-tx всегда только так..
Тх - передача <-------- > Rx - прием
Rx - прием <-------> Тх - передача

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.

119

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Иван пишет:

а вот rx-tx всегда только так

Теперь буду знать, а то первый раз эти железки в руках держу.
Иван,  Спасибо, всё работает! *THUMBSUP*

120

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Надеюсь, тут я правильно задам вопрос. Ибо непонятно....

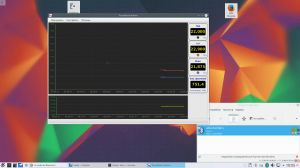

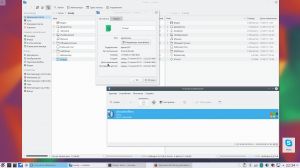

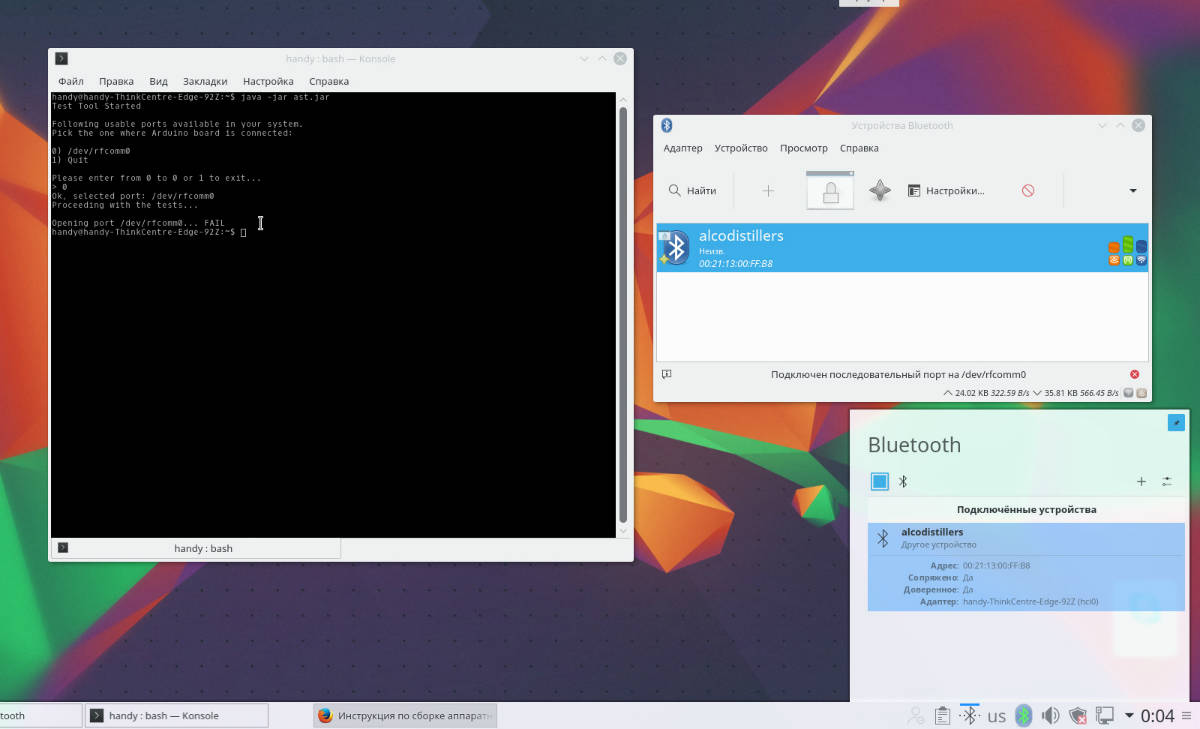

Тестовая прога на Линуксе на находит порты, хотя система прекрасно видит.

121

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

rfalcon, вывод groups покажи

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.

122 (2017-06-29 20:09:16 отредактировано )

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

sergey@NBLin:~/TMA$ groups
sergey cdrom floppy audio dip video plugdev netdev lpadmin scanner bluetooth
sergey@NBLin:~/TMA$

Я понимаю о чем речь, но вот так как то

sergey@NBLin:~/TMA$ sudo addgroup $USERNAME dialout
[sudo] password for sergey:
Пользователь «sergey» уже является членом группы «dialout».
sergey@NBLin:~/TMA$ groups
sergey cdrom floppy audio dip video plugdev netdev lpadmin scanner bluetooth
sergey@NBLin:~/TMA$

123

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

rfalcon пишет:

Я понимаю о чем речь, но вот так как то

Это конечно хорошо, еще бы внимания чуть больше...

rfalcon пишет:

sergey cdrom floppy audio dip video plugdev netdev lpadmin scanner bluetooth

Группу sergey (откуда она взялась?) я вижу, а вот dialout нет :)

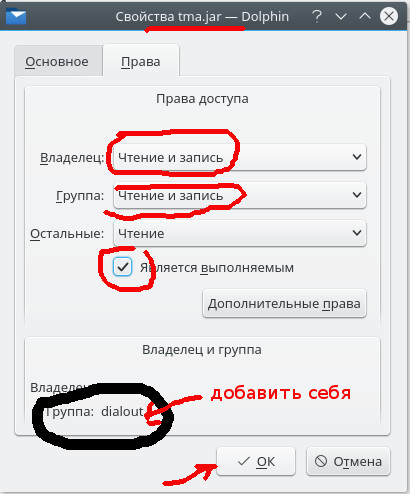

Короче, добавь себя по человечески... потом..

Иван пишет:

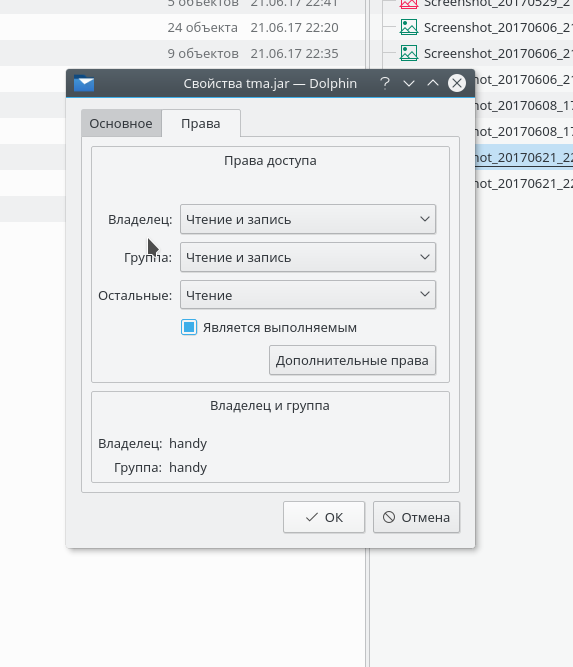

После чего проверьте права файла, можно просто в файловом менеджере правой кнопкой - свойства-права.
Владелец: Чтение и запись
Группа: Чтение и запись

Файл является исполняемым- галку поставить.

Или просто sudo перед командой запуска...

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.

124

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

sergey@NBLin:~/TMA$ groups sergey
sergey : sergey dialout cdrom floppy audio dip video plugdev netdev lpadmin scanner bluetooth
sergey@NBLin:~/TMA$

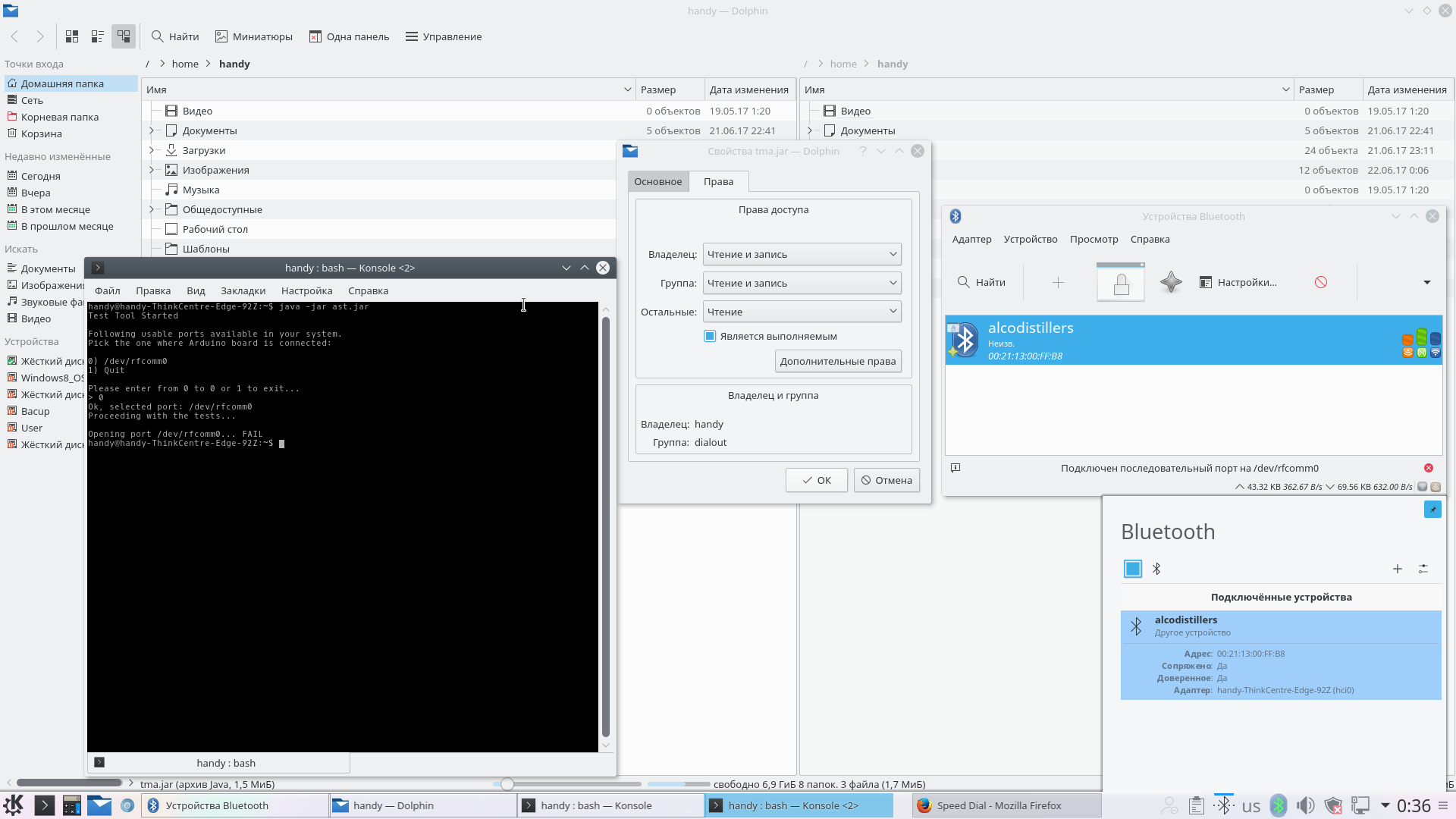

Так будет точней. Хотя и по предыдущему выводу было понятно что я в группе. Права все присвоены, иначе она бы не запустилась. А вот порты не находит...

125

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

rfalcon пишет:

Права все присвоены,

И файлу? :)
