Re: Колонна 28 мм в обход вытяжки
sklis_s ©:
Советую перечитать Мой ответ Слогу, а не Вам
Слог учтёт Ваш совет
РК из фитингов 1.1\4" в теме Бражная колонна без сварки
22 2016-04-29 10:51:44 (2016-04-29 10:53:06 отредактировано sklis_s)
Re: Колонна 28 мм в обход вытяжки
Николай (Фортуна) ©:
Слог учтёт Ваш совет
Надеюсь. Просто нехорошо отвечать на ответы, адресованные другому человеку. А то получается, что я у вас спросил, а вы мне отвечаете. Мне пока что советы не требуются. Или мы тут профессиональным умом меряемся?
Re: Колонна 28 мм в обход вытяжки
sklis_s ©:
Просто нехорошо отвечать на ответы, адресованные другому человеку
Совершенно верно Вы про себя сказали.
Слог спросил, я ответил Колонна 28 мм в обход вытяжки
И тут появились Вы Колонна 28 мм в обход вытяжки и стали меня цитировать. Т.е. не со Слогом общаться, а уже со мной. Возник спор. Зачем? По умничать захотелось?
РК из фитингов 1.1\4" в теме Бражная колонна без сварки
Re: Колонна 28 мм в обход вытяжки
Стоп, "горячие финские парни" (с)
.
Благодарю всех за советы и неожиданную активность в моей теме
. Пустячок, а приятно.
Истина как известно, рождается в спорах, видимо это как раз наш случай. По итогам обсуждения:
1. Трубку возврата сделаю с вертикальным срезом - просто так удобнее, ну и пусть будет в качестве эксперимента. Не понравится, перепаяю на традиционный вариант.
2. В тоже время, полностью согласен с утверждением, что в 6-ти миллимитровый горизонтальный срез (в моём случае) продукта попадёт мизер, даже если сделать срезом вверх.
3. Объём стакан отбора получается около 40-45 мл. Думаю, что потеря 4 мм от высоты уровня отбора, вопрос не сильно критичный.
И как говорил персонаж из известного мультфильма: "Ребята, давайте жить дружно!". Мы же здесь не ссориться собрались.
25 2016-04-29 11:19:35 (2016-04-29 11:19:35 отредактировано )
Re: Колонна 28 мм в обход вытяжки
SLOG ©:
Начал потихоньку собирать колонну, спаял голову (пока без трубки возврата), а вот по поводу трубки возник вопрос: как делать срез верхней части трубки (приёмной части) в узле отбора? Параллельно поверхности жидкости (т.е. горизонтально) или перпендикулярно поверхности т.е. вертикально? Горизонтальный срез, как я понял сделан практически у всех, а горизонтально обрезать только предлагали как вариант или всё-таки кто-нибудь такое выполнил в металле?
Блин, точно. Ну я извиняюсь, не заметил, что вопрос то лично Вам адресован. Ну ступил я, бывает. Теперь буду знать, что если кто что спросил, то это у Вас. Еще раз, извиняюсь, что впрёгся со своим ответом.
SLOG ©:
Думаю, что потеря 4 мм от высоты уровня отбора, вопрос не сильно критичный.
Я уже конечно боюсь отвечать, вдруг опять чего нарушу, но Вы правы, это не критично.
26 2016-07-29 22:43:58 (2016-07-29 22:45:07 отредактировано SLOG)
Re: Колонна 28 мм в обход вытяжки

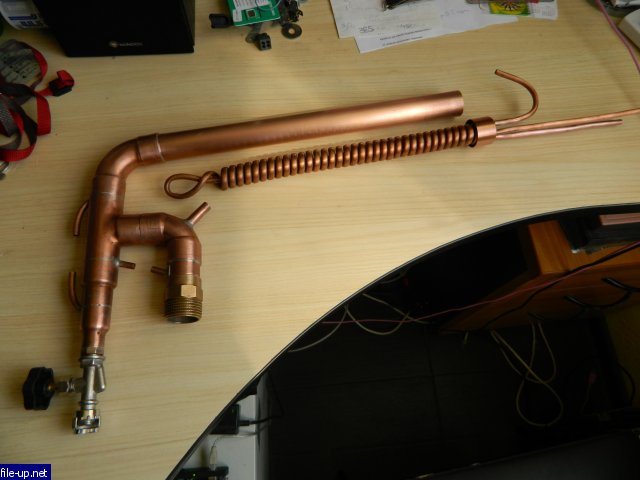

Уважаемые винокуры, у меня наконец-то маленькая радость - доделал голову и прямоточник . Ну это помимо дня сисадмина, конечно (кстати, пользуясь случаем, поздравляю всех причастных и подшефных .
Отполировал, опрессовывать пожалуй не буду - как-никак далеко не первая пайка, посмотрю что при пробном погоне на электроплитке вылезет. Димрот мотал трясущимися ручонками при температуре 38 и 3 в организме, поэтому слегка замял петлю:(. Фото сделаю завтра при свете дня. Объём стакана отбора получился 27 мл. - вот думаю урезать осетра или так оставить?
28 2016-07-30 11:46:16 (2016-07-30 12:49:30 отредактировано SLOG)
Re: Колонна 28 мм в обход вытяжки

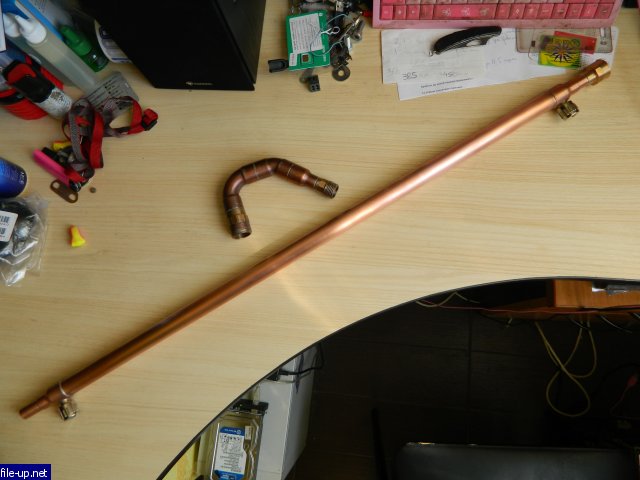

и дистиллятор
Гильзу для датчика ещё чуть обрежу - и готово. Отводы димрота будут загибаться по месту и скорее всего их тоже сделаю под байонетный разъём, как и дистиллятор. На паропроводную трубу прямоточника навита медная жила 4 кв. мм. с шагом два диаметра.
29 2016-08-01 11:42:12 (2016-08-01 11:51:41 отредактировано SLOG)
Re: Колонна 28 мм в обход вытяжки

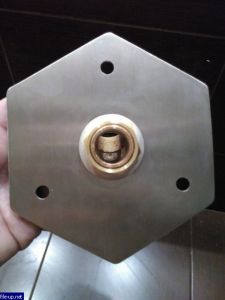

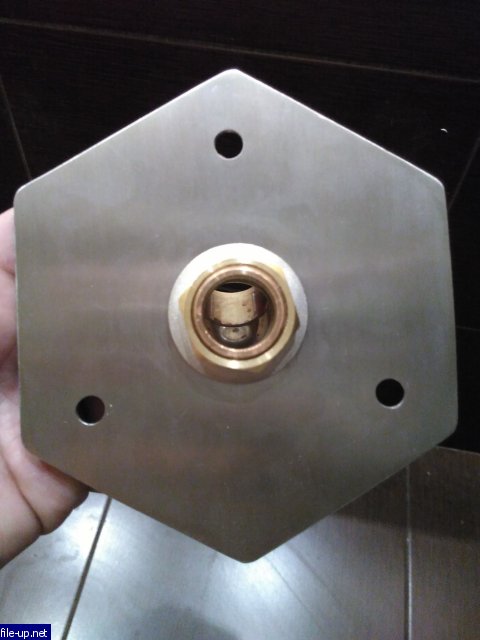

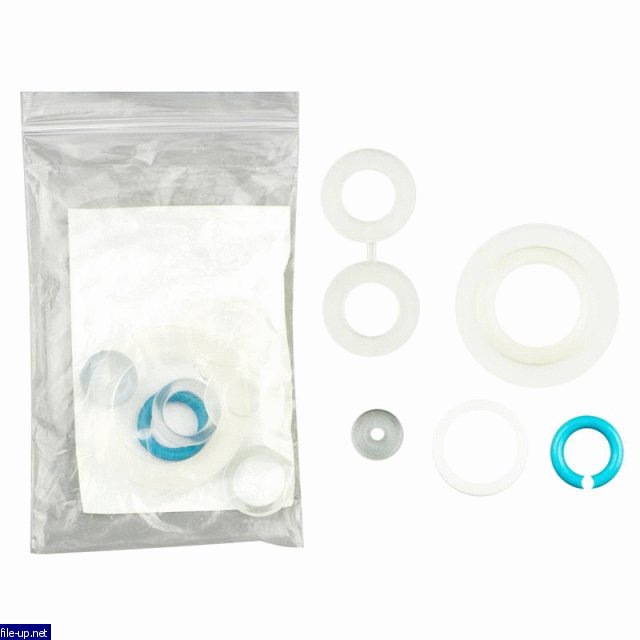

Процесс количественных изменений наконец-то начал давать качественные сдвиги: допилил новую крышку на бак. Пока вчера на стройке сох первый слой краски на стенах, что бы не терять время, просверлил три отверстия для шпилек и центральное отверстие для царги. Крышку сделал не круглой, а шестигранной - так даже больше понравилось, толщина - 3 мм (пару недель инспектировал производственную помойку пока не нашёл нужный кусок . Фото выложу вечером. Для уплотнения резьбы царги (3/4 дюйма) идеально подошла прокладка из набора "Сантехник"-набор прокладок силиконовых: отличные уплотнения, мягкий качественный силикон.
31 2016-08-01 12:31:26 (2016-08-01 13:13:29 отредактировано _Михалыч)
Re: Колонна 28 мм в обход вытяжки
al ©:
Если есть возможность ставьте хотя бы 6 шпилек, легче и равномернее будет затягиваться.
Если диаметр крышки до 200 мм, то при такой толщине (3мм) трех шпилек вполне хватит. Хотя лучше, конечно, сразу поставить 6 - запас карман не тянет, в конце концов можно не на все шпильки ставить болты.
Удиви печень - выпей воды!
Re: Колонна 28 мм в обход вытяжки
_Михалыч ©:
при такой толщине (3мм) трех шпилек вполне хватит.
Пишу опираясь на собственный опыт. Если при установке фитинга или фланца горячим способом ( жесткая пайка или сварка) поведет крышку, то герметизировать ее на трех точках сложно. Плюс ко всему вес колонны, будут раскачивать соединение.
Алкоголь не помогает найти ответ,
он помогает забыть вопрос!
он помогает забыть вопрос!
Re: Колонна 28 мм в обход вытяжки
al ©:
_Михалыч ©:при такой толщине (3мм) трех шпилек вполне хватит.
Пишу опираясь на собственный опыт.
Я тоже - на 6 шпильках я с успехом зажал совсем хлипкий фланец, толщиной не более 0,5 мм и диаметром 170. Все никак не дождусь фланца толщиной 3 мм - его при работе с дистиллятором (которого еще нет) планирую ставить на 3 болта.
Хотя, если при сварке-пайке фланец поведет, то на трех шпильках его и правда хрен притянешь, а если у него толщина 3 мм и его повело, так его вообще хрен притянешь.
Удиви печень - выпей воды!
35 2016-08-01 14:38:16 (2016-08-01 14:54:44 отредактировано SLOG)
Re: Колонна 28 мм в обход вытяжки
al ©:
Если есть возможность ставьте хотя бы 6 шпилек, легче и равномернее будет затягиваться.
Бак покупной, поэтому вваривать новые шпильки пока не будем. РК на дополнительном кронштейне будет вывешиваться в ноль т.е. на крышку бака вес придётся минимальный и отбалансированый по осям т.е. колонна должна устойчиво держаться на весу даже если убрать бак (на газу всё-таки ссыкотно работать с неслабым опрокидывающим моментом на баке. В школьные времена у меня в руках лопнула и загорелась банка спирта, незабываемые впечатления, ну их на фиг, тьфу, тьфу, тьфу). А крышку делали новую по двум соображениям: новая крышка большей площади и толщины (со всеми вытекающими плюсами и было жалко рассверливать родную крышку (да и хлипенькая она какая-то... - эконом-вариант
). Поэтому родная крышка пойдёт под гидрозатвор, а новодельная для РК. Кстати, фото бака есть на первой странице темы.
З.Ы. _Михалыч - сегодня заказывали фитинги в известном Вам магазине медной направленности - заказ сделали через интернет-магазин с доставкой. И действительно, на заказ сделали скидку - примерно 10 процентов. Так что скидки хватило и на доставку, и в итоге заказ обошёлся дешевле, поскольку выбрали самые дешёвые фитинги от обоих производителей - на розничной точке в "Синдике" не всегда есть полная номенклатура по всем позициям и приходится брать то что есть. А на тот же 35-й тройник разница в зависимости от производителя почти 100 рублей... Но резьбовые фитинги я всё-равно Viega заказал, благо цена не сильно отличалась - привык я к ним с водопроводных паек, да и поаккуратней они.
Re: Колонна 28 мм в обход вытяжки
37 2016-08-09 13:24:54 (2016-08-09 13:25:40 отредактировано SLOG)
Re: Колонна 28 мм в обход вытяжки

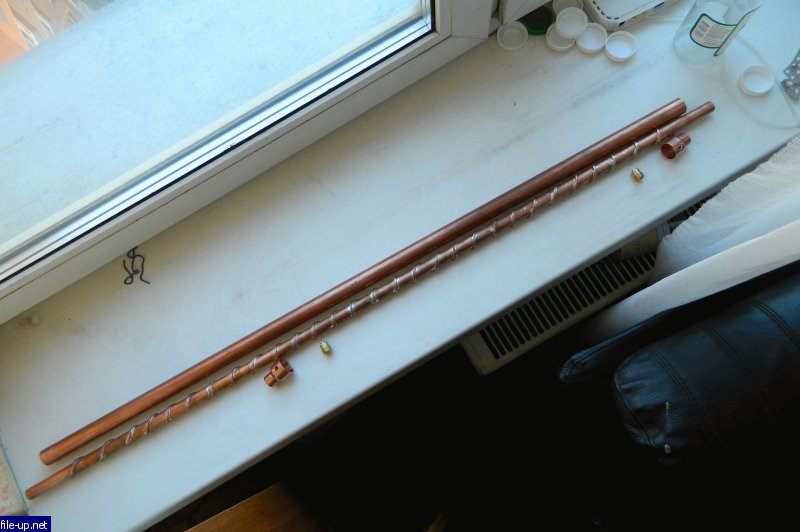

Между делом собрал ещё один дистиллятор, коллеге по работе. Рубашка из 22-й трубы - метровая, на внутренней трубе припаяна и спилена до диаметра 20 мм медная жила 4 кв. мм.
На фото комплект ещё окончательно не спаян. Конструкция с фитингами под байонет как и раньше, собственно все отличия в увеличенной длине.
