Alex.bcn, насчет подрывного клапана- у меня их там 2 шт)) голова рк используется просто как "соеденитель" между кубом и холодильником, все ненужные отверстия заглушены силиконовым шлангом.
Во всяком случае 3кВт нормально утилизирует (тэном проверял). Разгоняю тэном +газ, потом тэн отключаю, и на газу гоню

А ему уже нечего скрывать, он на ютуб свою ДНК давно записал

вопрос по конструкции кожухотрубника.
если вокруг центральной трубки навить спираль, и вокруг всего пучка трубок навить спираль с таким же шагом, то удастся ли достичь эффективности как с перегородками ?

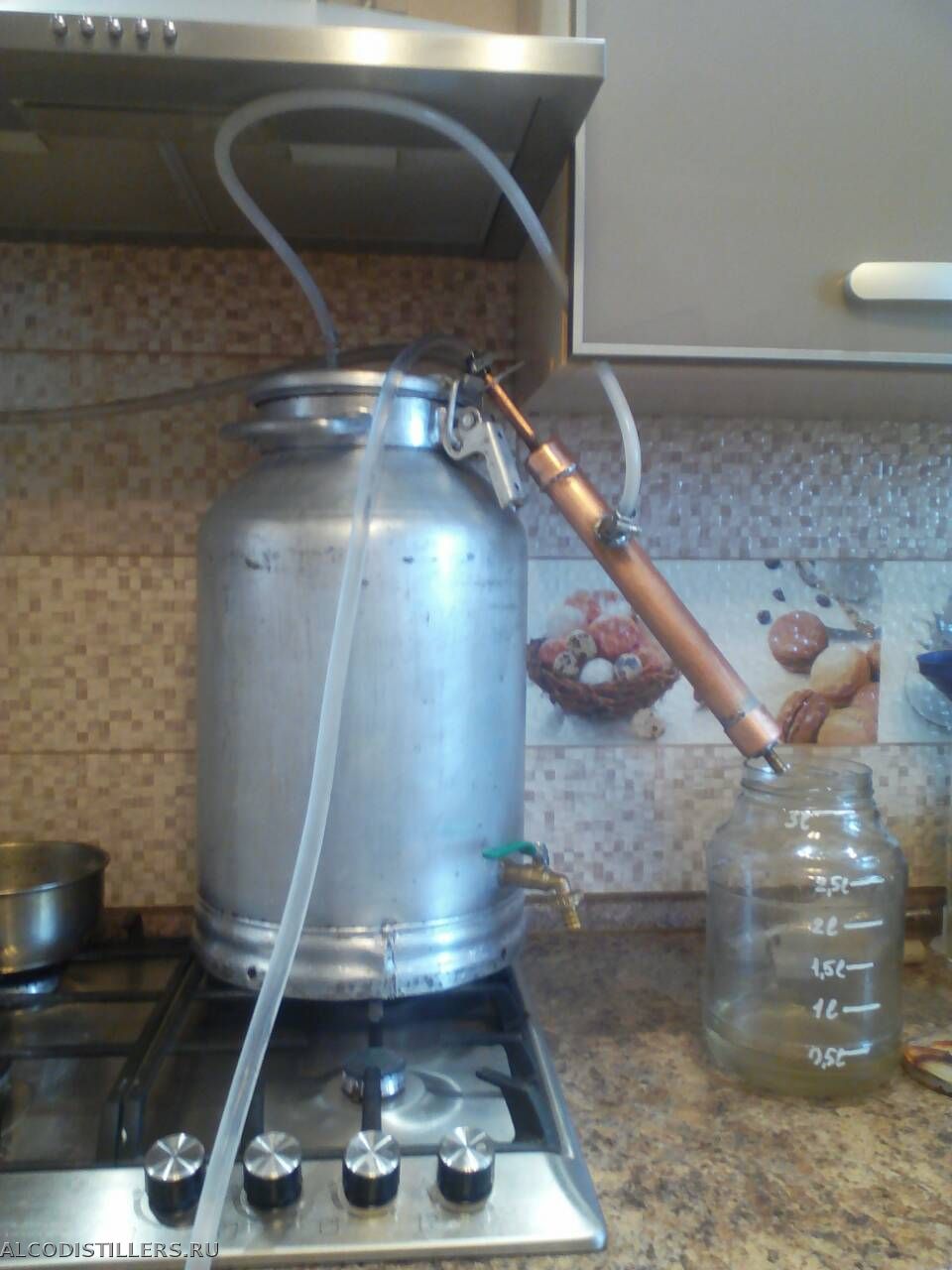

Вот такую блуду реализовали для дистилляции сырца. Была поставлена задача снизить расход воды, справились))) медная штука на фото банальный холодильник димрота)
Димрот намотан из медной трубки кондмционернрй ф6,32. длинна трубки 2500 мм с учётом загибов под подключение воды.
Больше 2 киловат  не давали мощи, брызгоунос. Температура сырца на выходе, по желанию оператора, от 40 до температуры воды в водопроводе... К сожаление точных данных по расходу воды не могу сейчас привести, хозяин девайся не запомнил этот момент.
Пысы. Моя помогал изготовить, юзать не помогал

Не та же. У воды и спирта (водно-спиртовой смеси) разная теплоемкость. А еще при переходе пара в жидкое состояние температура не меняется, но выделяется некоторое количество тепловой энергии.

Удиви печень - выпей воды!

Как у спирта- это 78С, а не 18С, если все идеально.

Добрый день. Я не давно на этом форуме, месяца 3 изучаю форум. Недавно зарегестрировался на форуме. Начинаю собирать свой аппарат потихоньку. Вот хочу рассказать как замарочился и сделал холодильник (дистилятор и тд, могу немного ошибаться в названии, голова немного кругом идет уже от названий). Получился он у меня "Кожухотрубный теплобменник" (это его точное название). Скажете почему именно такая конструкция? Потому что мне по профессии этот аппарат близок (я инженер по холодильному оборудованию, соответственное образование и про теплообменные аппараты знаю много и про теорию тоже). На работе есть доступ к инструментам для обработки меди и медным трудам и фитингам. (про холодильные трубы скажу, как и везде есть качественная труба (толстостенная) и дешевая тонкая, надо уметь выбирать и покупать, советские трубы были очень толстые). Далеко ушел от темы. Вот фото того что получилось.

Сверху труба по наружке 22мм (7/8"), выход 18мм (3/4"), снизу вход, сверху выход 9мм (3/8"), в нижней части сделал петлю для переохлаждения стекающей жидкости. Наружная часть из трубы 54мм (2-1/8").

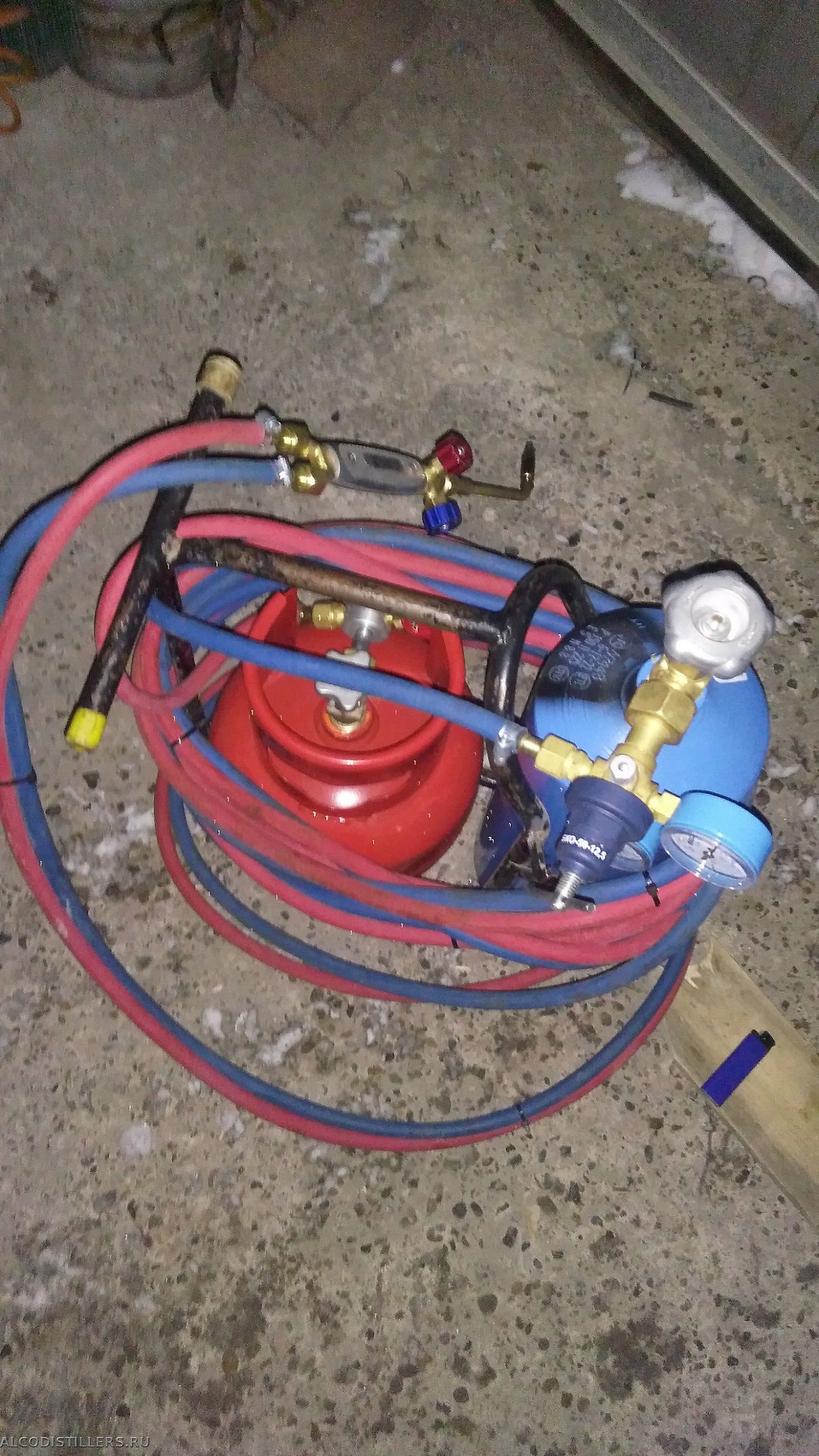

Делал аппарат при помощи сварочного поста. Припой высокотемпературный 5% содержанием серебра (Felder вроде бы).

Конструкция 26 трубок по 155 мм, трубка дюймовая 1/4" (диаметр чуть больше 6мм). Общая мощность 3-3,5 кВт по расчетам. По мощности ориентировался на газовую камфорку, при первичной перегонки для получения спирта сырца, для дальнейшей перегонки через РК.
Так начну рассказывать про сам процесс изготовления. Для листа меди использовал трубу 86мм. Главное это отжиг меди до красна и резкое охлаждение, она становится мягче. Потом разрезал ножницами по металлу и разогнул.

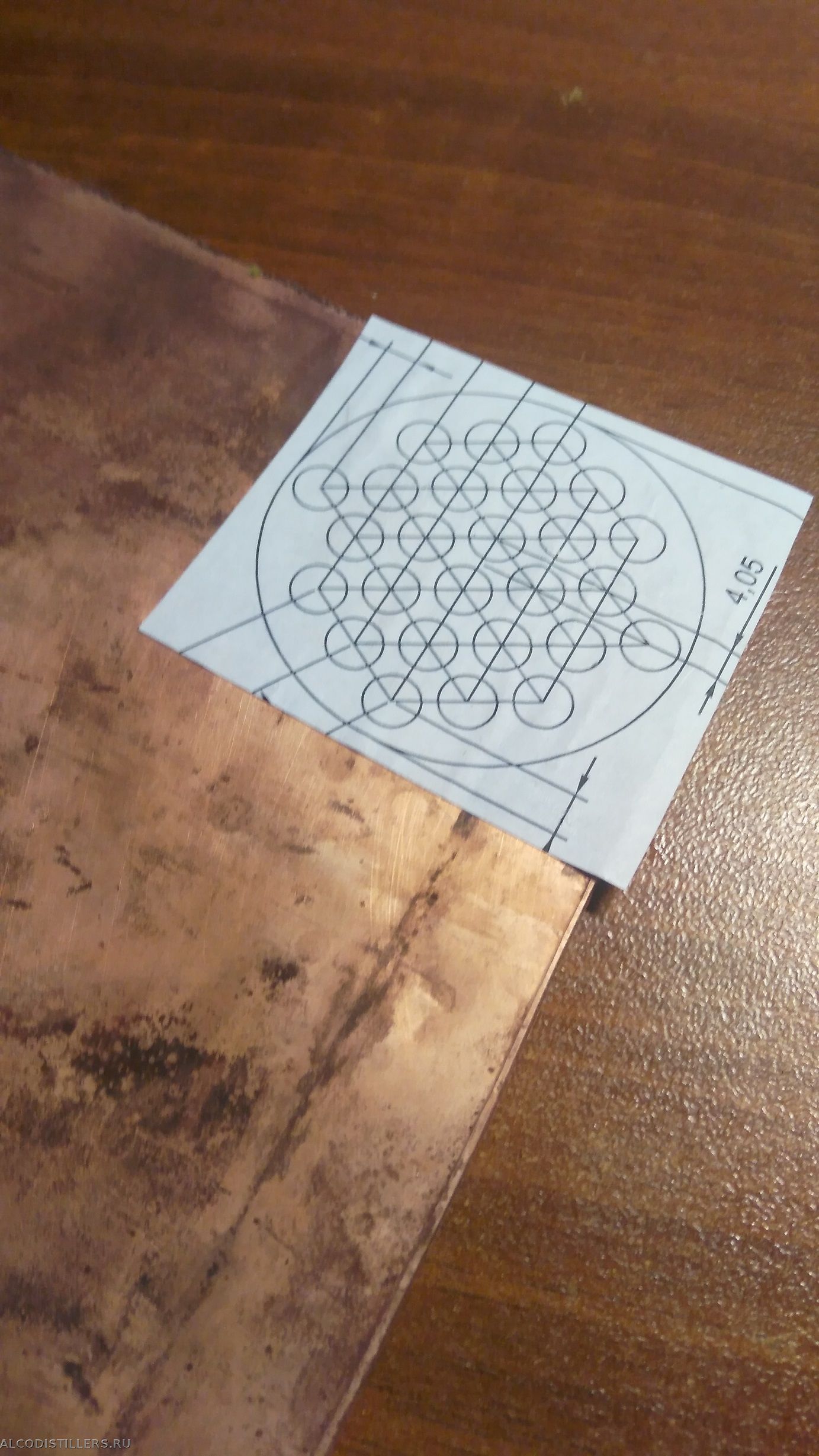

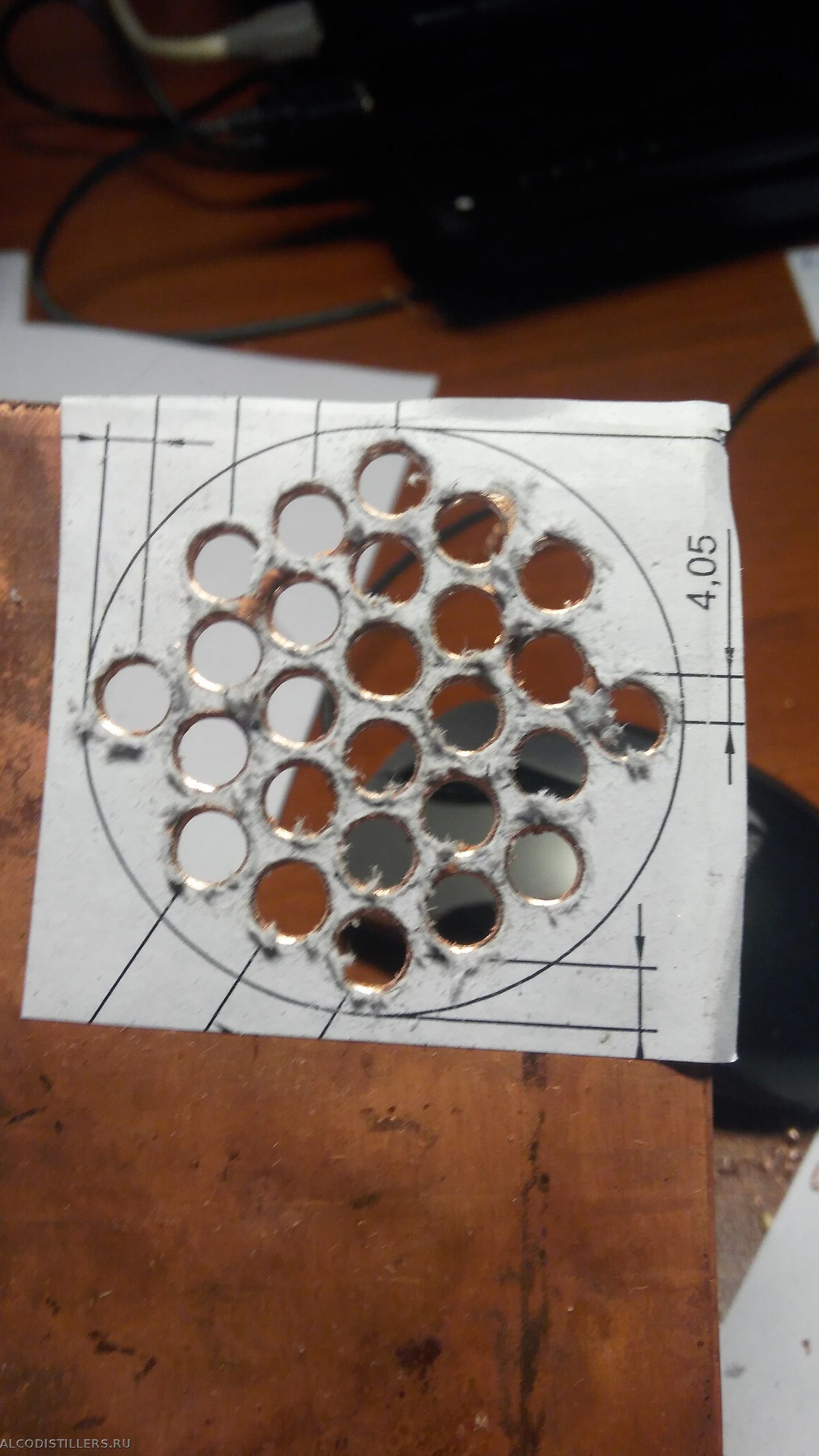

Сделал шаблон в автокаде, распечатал в масштабе 1:1. и приклеил. Дальше сверлил отверстия так, что бы входили туго трубки (сверло на 6мм, трубка дюймовая чуть больше 6мм).

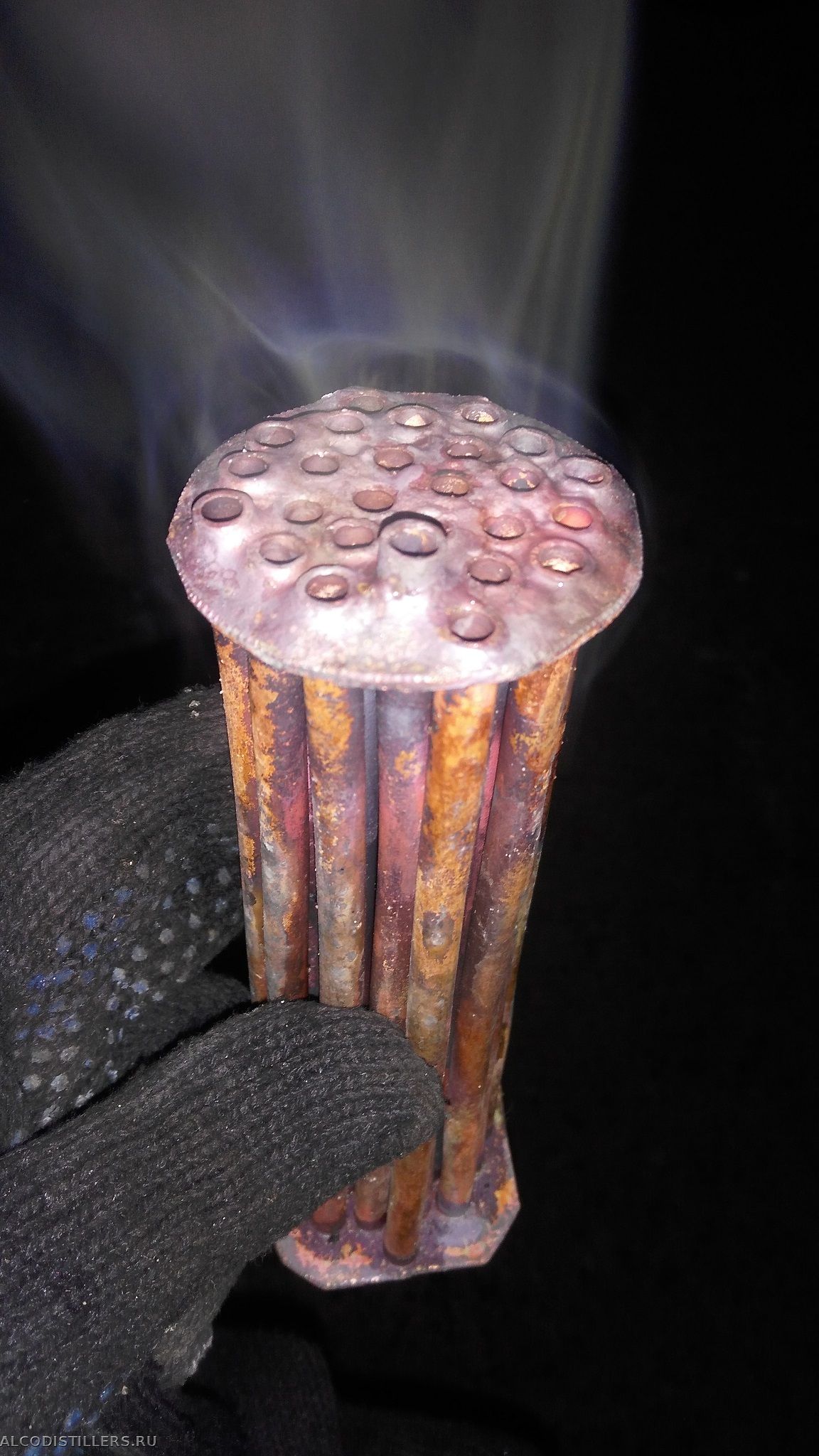

Далее спаял трубки.

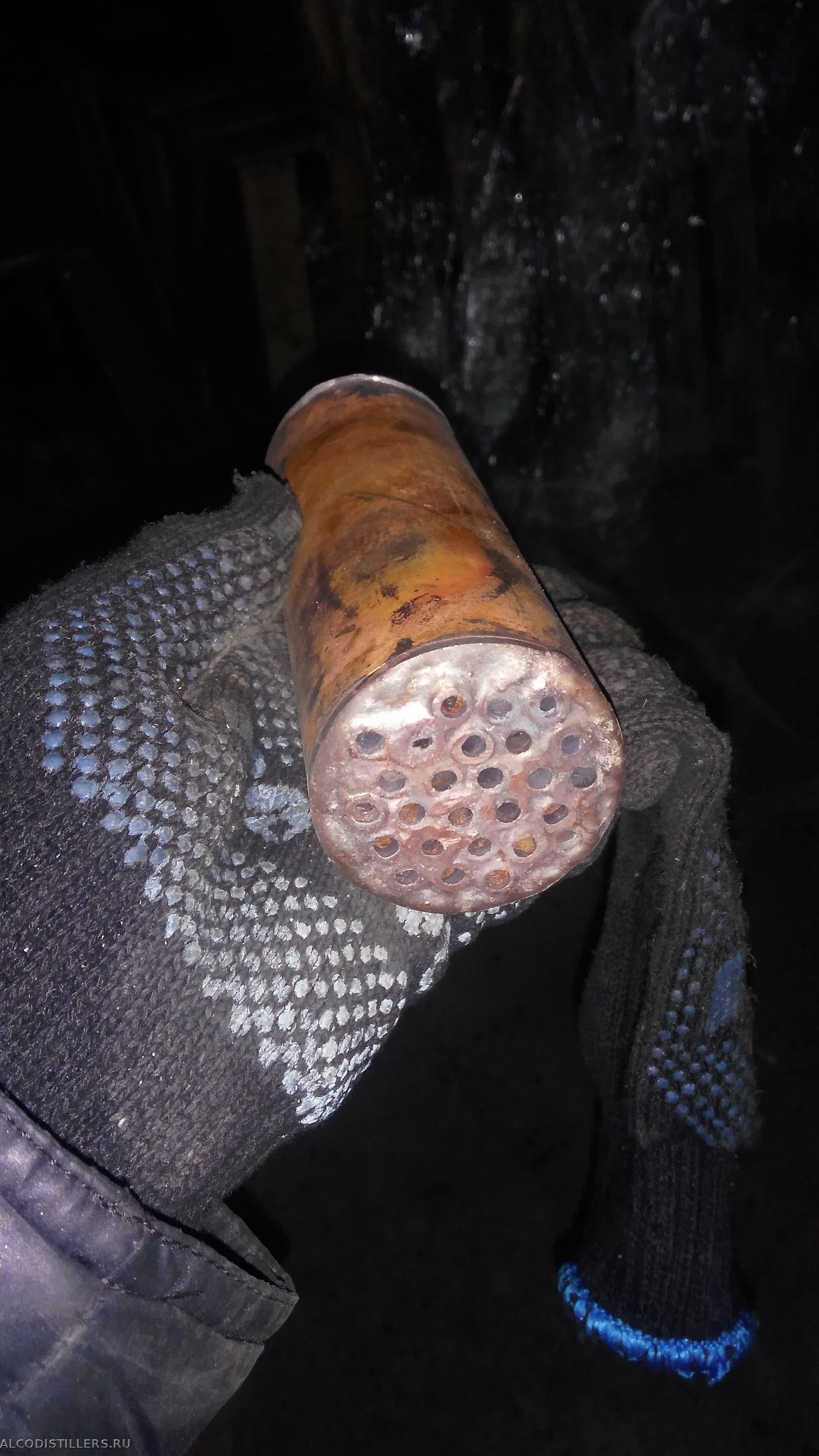

Надел на нее кожух из 54.

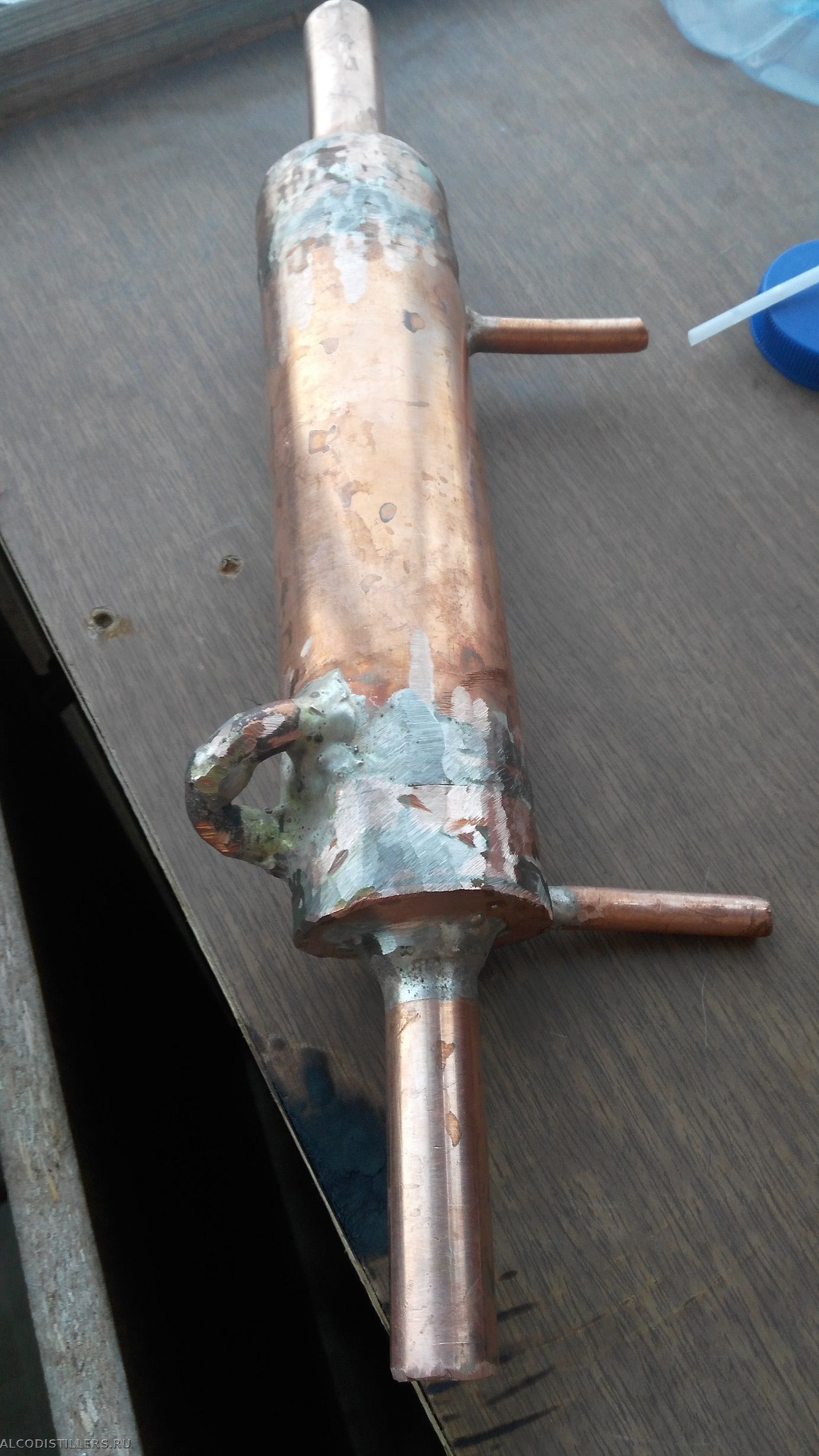

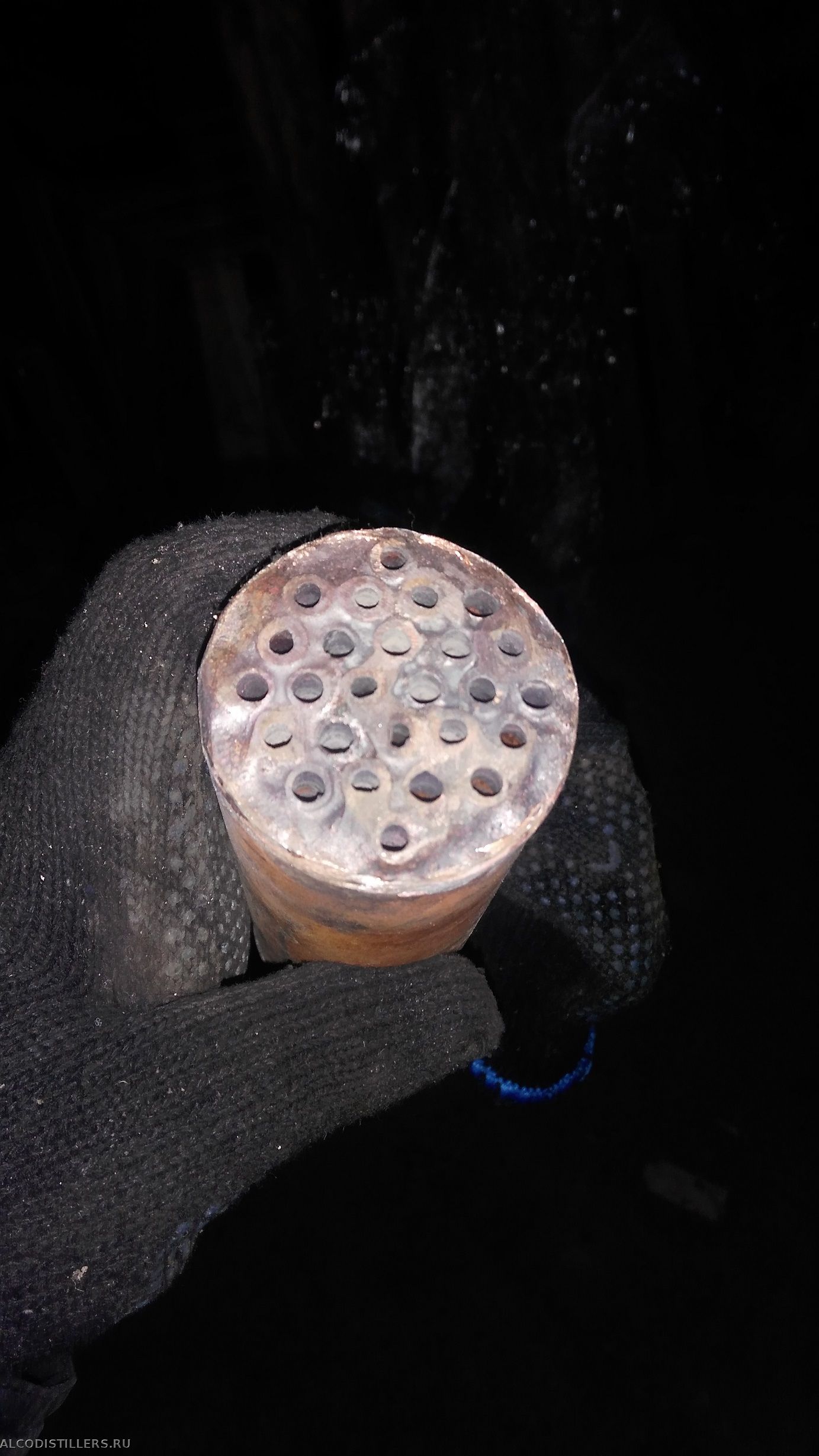

Забыл сделать фото когда делал петлю, и наружную части (кожухи). Фото кстати до того как я все это отшлифовал. Торцы трубок я хорошо отшлифовал, фаски у каждой трубки снял. Весь холодильник я потом зачистил лимонный кислотой, результат превзошел все мои ожидания.
Еще у меня трубка слива жидкости не выпирают внутрь. Я использовал труборасширитель для изготовления бортика.
Для чего я так замарочился? Не хотелось иметь очень длинный холодильник, с димротом не уверен, что будут потери маленькие по протоку.
Пока еще не чего не гнал, нужно сварить бак из нержавейки (жду когда аргонщик освободиться). Фото бака

Снаружи это накипь. Емкость 25-30 литров.

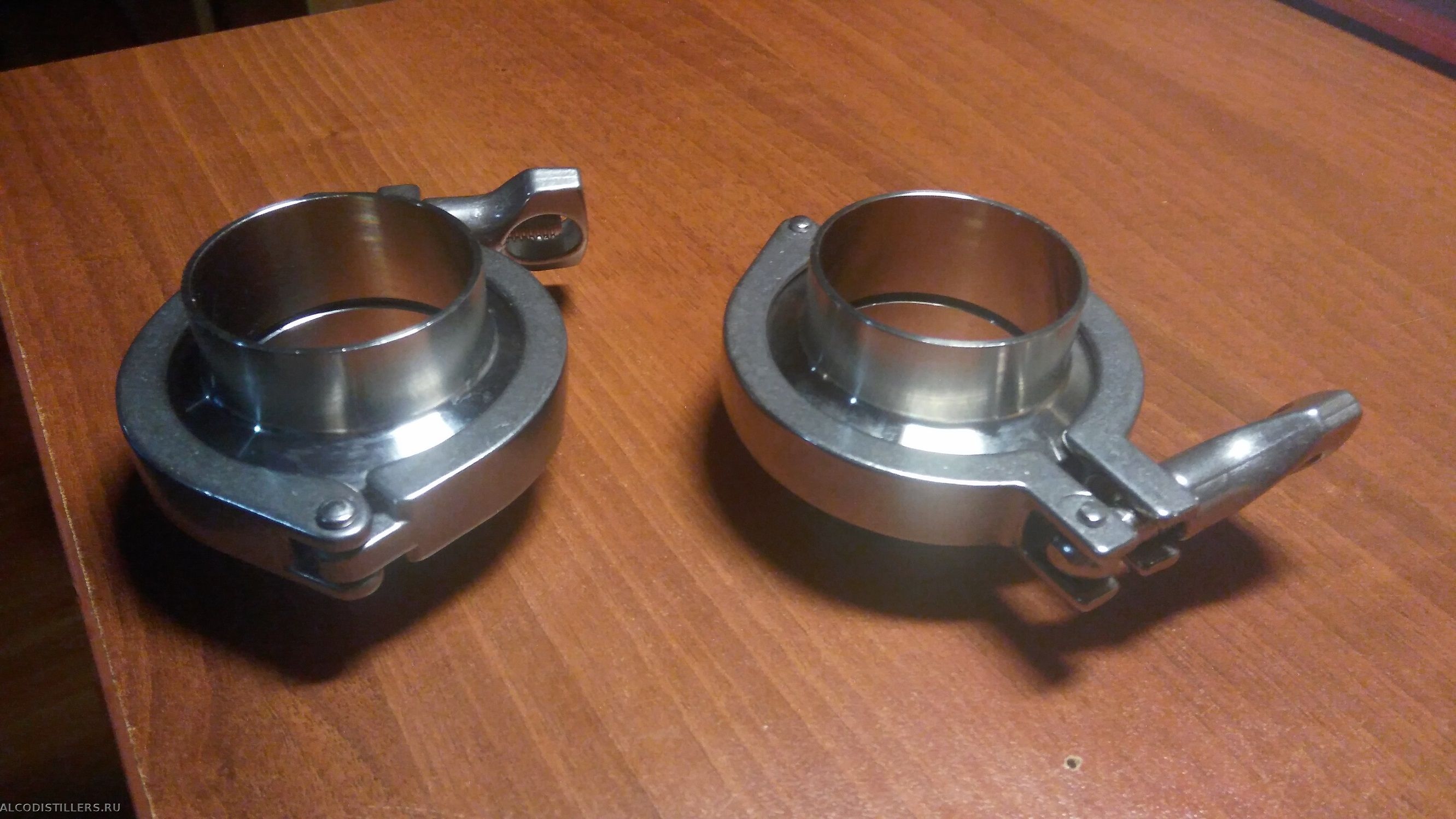

РК потихоньку собираю, закупил клампы. Про РК потом выложу после первого прогона.

Могу приложить файл чертежа, но пока не знаю как.

fanis.ka,
При наличии свободного доступа к трубке, сварочному оборудованию и расходникам, почему бы и нет? В квартирно-бытовых условиях такими вещами заниматься вряд ли кто будет. И я по фоткам не понял, это предполагается использовать в качестве доохладителя, или же в качестве основного холодильника?
