По питанию - электролитами (места под них на плате предусмотрены вроде бы) и достаточной мощностью источника питания.
В месте установки GX на входе питания тоже можно?
В месте установки GX
Со стороны контроллера можно, со стороны DS18B20 - нельзя, потому что разряженный электролит в момент подключения "на горячую" устроит кратковременную КоЗу, что с высокой вероятностью приведет к зависанию/сбросу контроллера.
А ещё предлагаю своего рода стандарт по подключению шагового движка.
Номера контактов
Мотор NEMA - Разъем GX12 - Плата(драйвер):
1(первая обмотка, вывод А) - 1 - 1(1В)
Дошла и до меня очередь. Виктор, помогай разобраться, пожалуйста.
Сегодня собрал все в кучу. Подключил. Ничего удивительного не произошло - не работает. Блюпуп не видит никого - у меня настольник и блюпуп примочка через USB. Может дело и в ней, но не суть. Разберусь. Через шнур заработало, но не все... Моторчик, такое ощущение, пытался крутить вал в обе стороны. Стал греться. Отключил. Порылся, нарыл твое сообщение по теме.

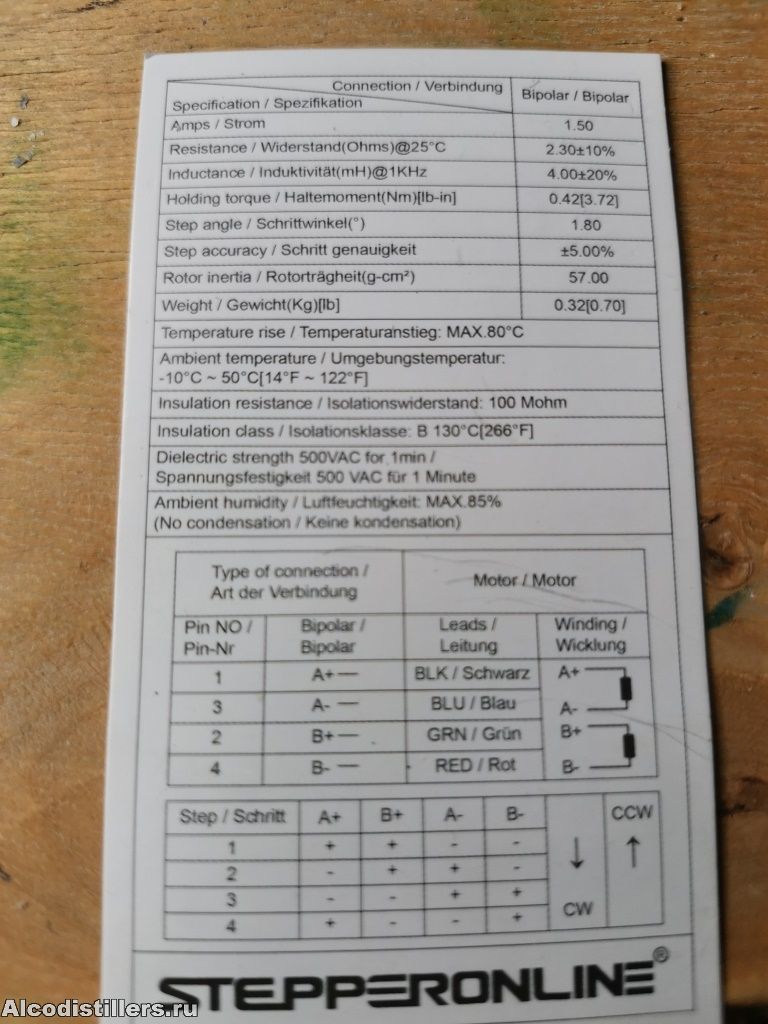

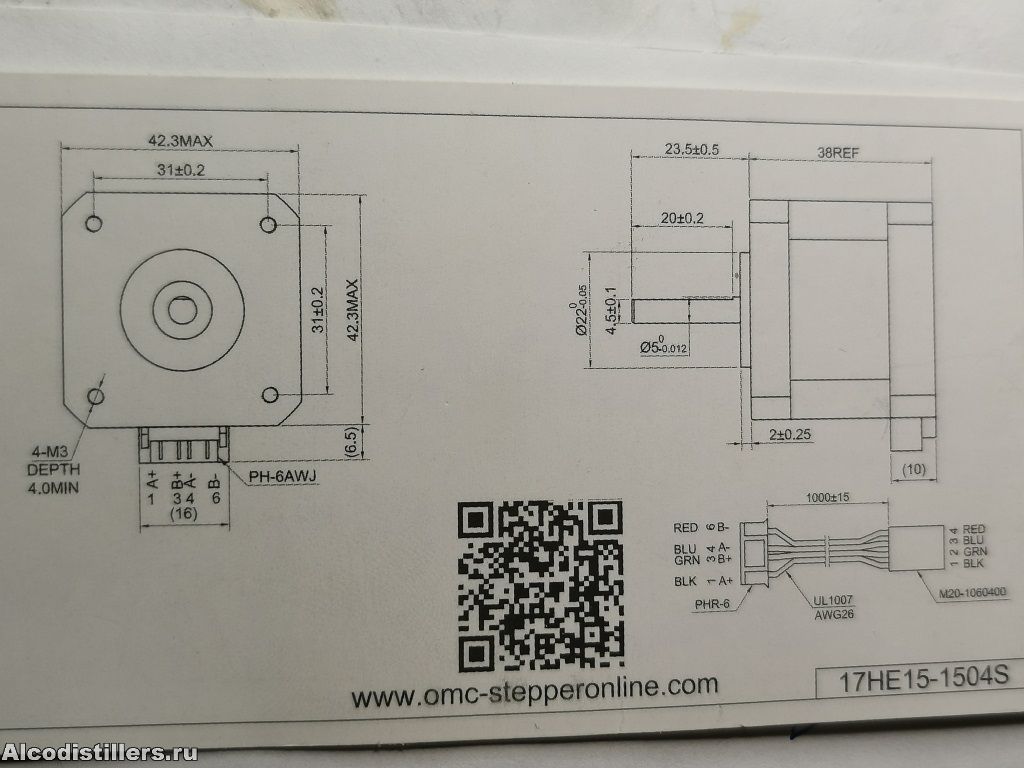

Вот доки от мотора.
Ошибка в описании (цоколевке) вот что по факту:
Мотор NEMA
RED 6 B-
GRN 4 A-
BLU 3 B+
BLK 1 A-
В документе и по факту перепутаны GRN и BLU
Короче, запутался напрочь. Помоги собрать провод в разъемах - мотор - драйвер.
А перемычка на плате в каком месте
J6 между драйвером и ардуиной.
Замкнёшь - начнет крутиться в другую сторону.
---

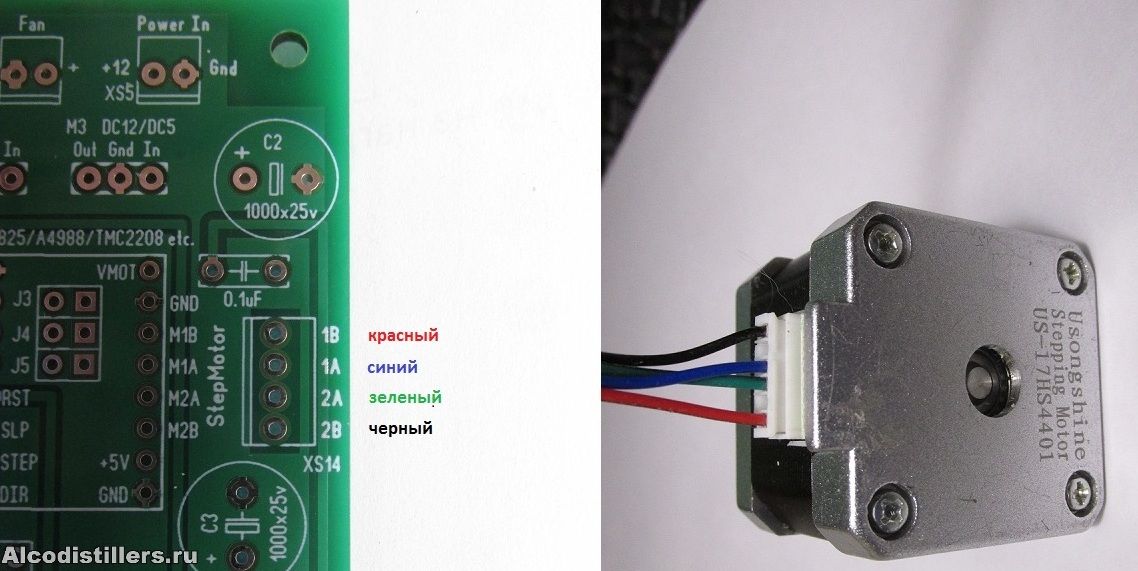

Ну, если синий перепутан с зеленым (по картинке),
считай синий зеленым и, соответственно, наоборот.
У тебя обмотка 1 - красный/зеленый,
обмотка 2 - синий/черный.
J6 между драйвером и ардуиной.
Замкнёшь - начнет крутиться в другую сторону.
А направление вращения важно. Пристальтический насос, по-моему, в обе стороны может качать.
Для ликбеза (моей).
У степмотора две обмотки. Одна для вращения в одну сторону, другая для реверса. Правильно понимаю?
В нашем случае обе обмотки должны вращать мотор в одном направлении?
Теперь цоколевка и обозначения:
А1 это "+"
А2 это "-" одной обмотки
и, соответственно
В1 это "+"
В2 это "-" второй обмотки
Исходя из этого надо на одной обмотке поменять полярнось подключения, направление вращения поменять перемычкой, т.е. полярность поменяется на обеих обмотках.
Одна для вращения в одну сторону, другая для реверса. Правильно понимаю?
Не, неправильно.
Обе обмотки работают одновременно. Грубо говоря одна тянет, вторая толкает. По очереди. Импульсами.
Порядком подачи импульсов и их полярностью заведует драйвер.
Он генерирует нужную последовательность импульсов для вращения по или против часовой стрелки.
Изменить направление можно изменив последовательность импульсов (перемычкой) или поменяв местами концы одной из обмоток.
цоколевка и обозначения
Почитай мой пост еще раз.
Я там расписал по обмоткам и их выводам.
Цифрами - номера обмоток.
Буквами - их концы.
Bob Kalachinsky, почитай мои приключения по этому поводу:
Узел отбора на перистальтическом насосе
Там есть ссылка на хорошую статью.
Ещё ток надо выставить на драйвере правильно.
Не, неправильно.
Ну вот, надеюсь теперь моя дремучесть частично рассеется. Спасибо огромное.
почитай мои приключения по этому поводу
Скоро может быть, благодаря общим усилиям, смогу хоть что-то сам.
Каким образом кладёшь? Я с помощью шприца, одеваю кусочек винилки и на самое дно гильзы выдавливаю немного термопасты.
У меня паста в тюбике, потому просто выдавливаю горошину в гильзу и корпусом ds18b20 проталкиваю.
kvic,
Можно ли включать комплекс с отключённым контактом на вывод G триака? Откинул G с XS6 для проверки BTA-шки, получил волшебный дым из резисторов R5 и R11 при подключении лампы накаливания на выход
. С резисторами и моськой понятно, что им наступил карачун, да и триаку похоже тоже время пришло.
Откинул G с XS6 для проверки BTA-шки, получил волшебный дым из резисторов R5 и R11 при подключении лампы накаливания на выход
А чего ты хотел?
Весь ток лампы пустил через моську R5 и R11.
Вот дым и рванул наружу.
Вывод:
Можно ли включать комплекс с отключённым контактом на вывод G триака?
Можно, только один раз.
---
Для таких экспериментов отключай R5.
Тогда не сгорит.
Кстати, моську, возможно, тоже подпалил.
---
А с триаком то что?
А с триаком то что?
Не факт, что с триаком.... По крайней мере было .
Не регулируется и не отключается нагрузка на выходе - если лампу накаливания подключить, то не отключается и горит на максимальной мощности. Если чайник, то кипит как будто напрямую в розетку воткнули, вне зависимости от настройки. У триака вход с выходом мультиметром не звонятся, т.е. на первый взгляд триак не пробитый.
У тебя обмотка 1 - красный/зеленый,
обмотка 2 - синий/черный.
Ты прав. Меня ввело в заблуждение буквенное обозначение, т.е. для меня это выглядело так (на драйвере):
1-я обмотка 1А - 2А (А+ и А-)
2-я обмотка 1В - 2В (В+ и В-)
оказалось что 1В - 1А это одна обмотка и 2А - 2В это вторая.
Кстати, ссылка TVG на статью помогла.

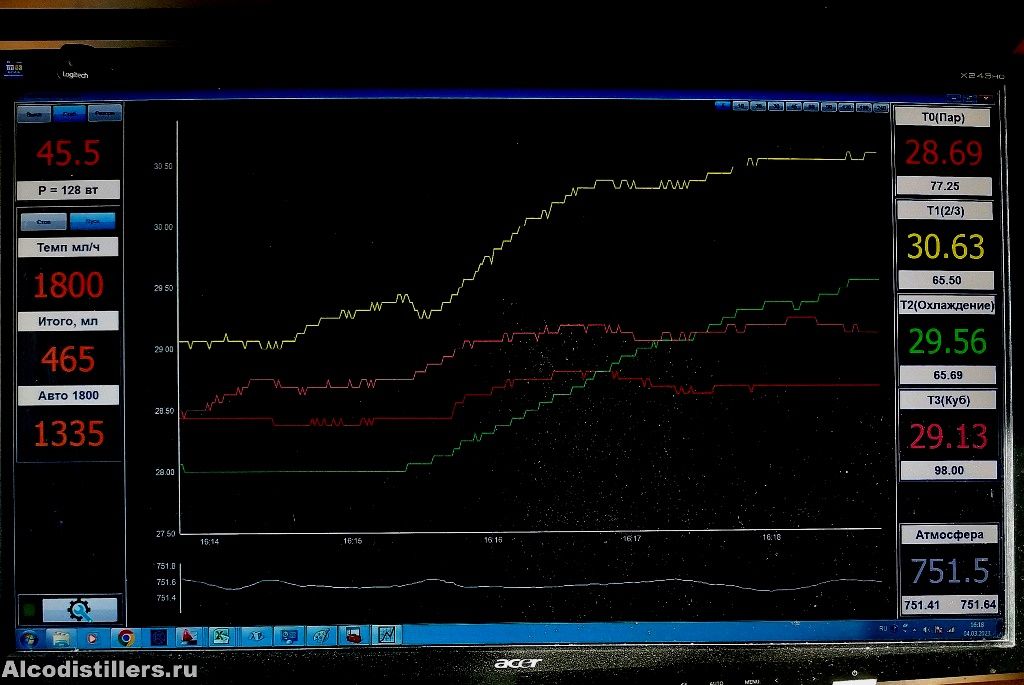

Тестил в течение часа
Мотор и радиатор драйвера перед окончанием процесса градусов 70 были, провод между ними даже не ощущал. С температурой все так?
Мотор крутил вал бесшумно, момент на валу просто потрясающий.
оказалось что 1В - 1А это одна обмотка и 2А - 2В это вторая
Ага, тоже в свое время на этом попался.
Мотор и радиатор драйвера перед окончанием процесса градусов 70 были
В принципе ничего страшного, но лучше немного убавить ток регулятором на драйвере.
Так как:
момент на валу просто потрясающий
Тут уже надо смотреть в связке с насосом.
