41

Re: Мой перегонный комплекс

al ©:

Частотник в систему управления насосом и давление в системе перестанет скакать.

Да эти скачки меня и напрягают-то только при работе с колонной, а так в жизни не замечаю.

С уважением, <дата, подпись>, отвечайте нам, а то...
Моя РК 28/1500

42 (2022-11-17 13:13:27 отредактировано )

Re: Мой перегонный комплекс

JohnJohnov ©:

В сети где-то была статейка, человек сделал себе клапан отбора на жидкостном термостате из газового баллончика от сифона. Если интересно, ссыль поищу.

Если быстро попадется, то хорошо бы - какие-то решения могут пригодиться. У меня в башке понятия "флуд" нету, все в куче и все беру на заметку :) Рано или поздно некоторое выстреливает.

al ©:

Частотник в систему управления насосом и давление в системе перестанет скакать.

Как-то спрашивал у вас о оборотах и нагреве двигателя. У меня, при том расходе воды на охлаждение колонны, частота падает до 20 Гц( примерно), так что возможно понадобится доп. обдув. Да и нет желания гонять насос по десятку часов.

JohnJohnov ©:

Да эти скачки меня и напрягают-то только при работе с колонной, а так в жизни не замечаю.

На гидростанции базовая настройка гистерезиса очко или полтора, точно не помню, и никто не жалуется. А ПЧ на бытовое водоснабжение - дорогое удовольствие. Если только на халяву, как у меня.

43

Re: Мой перегонный комплекс

Андрей6319 ©:

Если быстро попадется, то хорошо бы

В личку кинул.

С уважением, <дата, подпись>, отвечайте нам, а то...
Моя РК 28/1500

44

Re: Мой перегонный комплекс

Андрей6319 ©:

А ПЧ на бытовое водоснабжение - дорогое удовольствие.

На Али частотник стоит 7-8 тысяч плюс датчик давления около 1 тысячи. Но это дает плавный пуск двигателя насоса и убирает высокие пусковые токи. Ресурс насоса значительно возрастает.

Андрей6319 ©:

На гидростанции базовая настройка гистерезиса очко или полтора,

Как правило нижний предел давления 1,5-1,8 атмосферы , верхний от 3,5 до 4атмосфер.

Андрей6319 ©:

и никто не жалуется.

Перепады давления от насосной станции обычно чувствуются при использовании душа. Чтобы перепады меньше чувствовались ставят гидроаккумулятор бОльшей емкости. Гидроаккумуляторы литров на сто тоже денег стоят.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

45

Re: Мой перегонный комплекс

al ©:

На Али частотник стоит 7-8 тысяч

Было бы интересно узнать что за двигатель у вас на насосе, но не важно.
Вернусь к своим баранам :)

Андрей6319 ©:

Еще надо разобрать кислородный редуктор( где-то должен валяться), там мембрана и регулировка снаружи,


Разобрал:

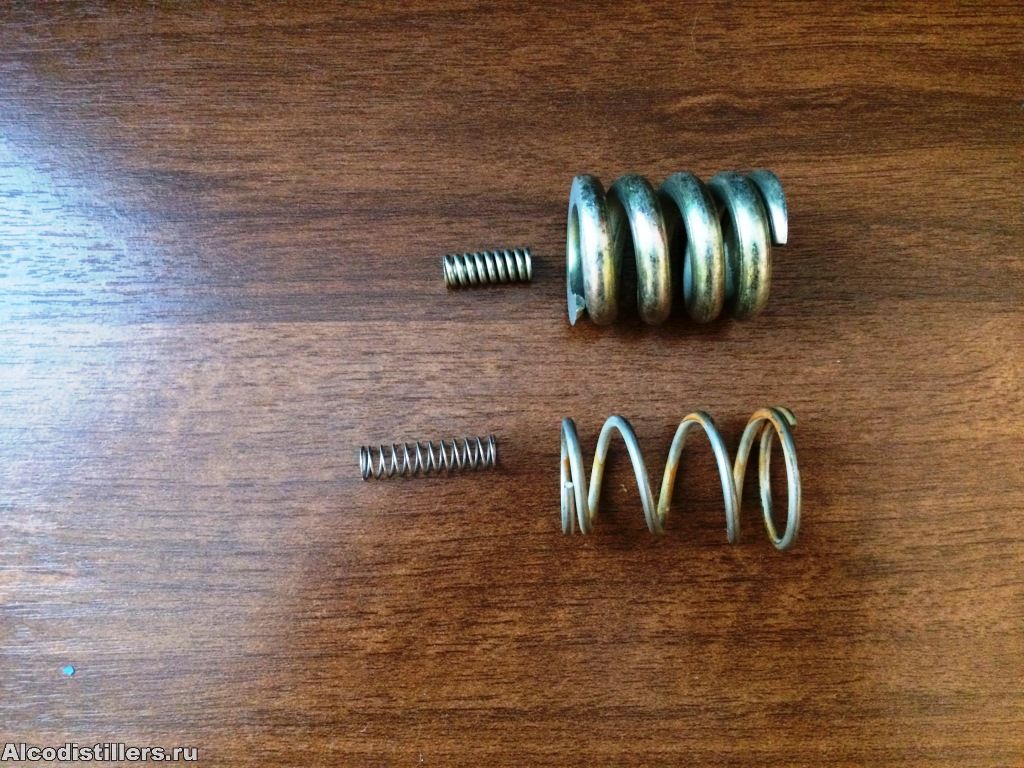

Пружины мощные, под замену. С большой особых проблем нет, ее только по жесткости подобрать. С маленькой сложней, она в воде, так что надо нержавеющую.
Но... у меня было:

Для определиться, в качестве регулирующей воткнул с термостата, что выше. Маленькая, та что под запорным клапаном, есть из нержавейки.
Собрал, опробовал. Назвать манометром как-то язык не поворачивается:

но другого нет. На входе давление менял от 1,5 до 3,3( выключением насоса, открыванием кранов на кухне и в ванной). На выходе выставил единицу - плавает не больше 0,1, судя по показометру. По струе из шланга вообще не заметно. Регулировка давления без инструмента, так что надобность в игольчатом кране, по сути, отпадает.
В редукторе стоит фильтр:

Его выкинул - на воде быстро забьется.
В торце клапана пластиковая очень жесткая прокладка:

ее надо будет поменять либо на резину, либо на силикон. К стати из-за того, что этот клапан начинает травить, редуктор оказывается ненужным у газорезчика.

  • 39.jpg
    size: 264.75Кб type: jpg
  • 40.jpg
    size: 316.4Кб type: jpg
  • 44.jpg
    size: 262.33Кб type: jpg
  • 42.jpg
    size: 289.97Кб type: jpg
  • 43.jpg
    size: 331.96Кб type: jpg

46

Re: Мой перегонный комплекс

Андрей6319 ©:

На выходе выставил единицу - плавает не больше 0,1, судя по показометру. По струе из шланга вообще не заметно. Регулировка давления без инструмента, так что надобность в игольчатом кране, по сути, отпадает.

Это прям радует! Где-то у меня валялись редукторы. Завтра буду искать.

С уважением, <дата, подпись>, отвечайте нам, а то...
Моя РК 28/1500

47

Re: Мой перегонный комплекс

JohnJohnov ©:

Где-то у меня валялись редукторы. Завтра буду искать.

Если попадется пропановый, то там наверное только маленькую пружинку надо будет заменить. У меня он один и жалко курочить.

48

Re: Мой перегонный комплекс

Андрей6319 ©:

Результат на стекло в авто

Источник: Программно-аппаратный комплекс управления ректификационной колонной. AlcoDistillers.ru ©

Привет!  Нет опасений, что лакокрасочное "поедет" ? Может опыт есть - поделись.
Спс.

Пытаюсь врубиться= Дилетант

49

Re: Мой перегонный комплекс

Sergiovy ©:

Может опыт есть - поделись.

Нету. Думаете опаснее для краски чем метил или изопропил?

50

Re: Мой перегонный комплекс

Sergiovy ©:

опыт есть

Есть... бадяжил до 20%, лкп целое, духан правда, ппц, это вариант накрайняк, если другого нет...

вмеру...

51

Re: Мой перегонный комплекс

Спасибо! Ну с духаном наверное можно разобраться - пару капель "ненужных" эфиров должны помочь!
А вот за число - спасибо отдельно ( 20%)

Пытаюсь врубиться= Дилетант

52 (2022-11-28 17:02:49 отредактировано Андрей6319)

Re: Мой перегонный комплекс

Sergiovy ©:

с духаном наверное можно разобраться

Тоже считаю что с вонью и гаи всегда можно разобраться. Или договориться :)

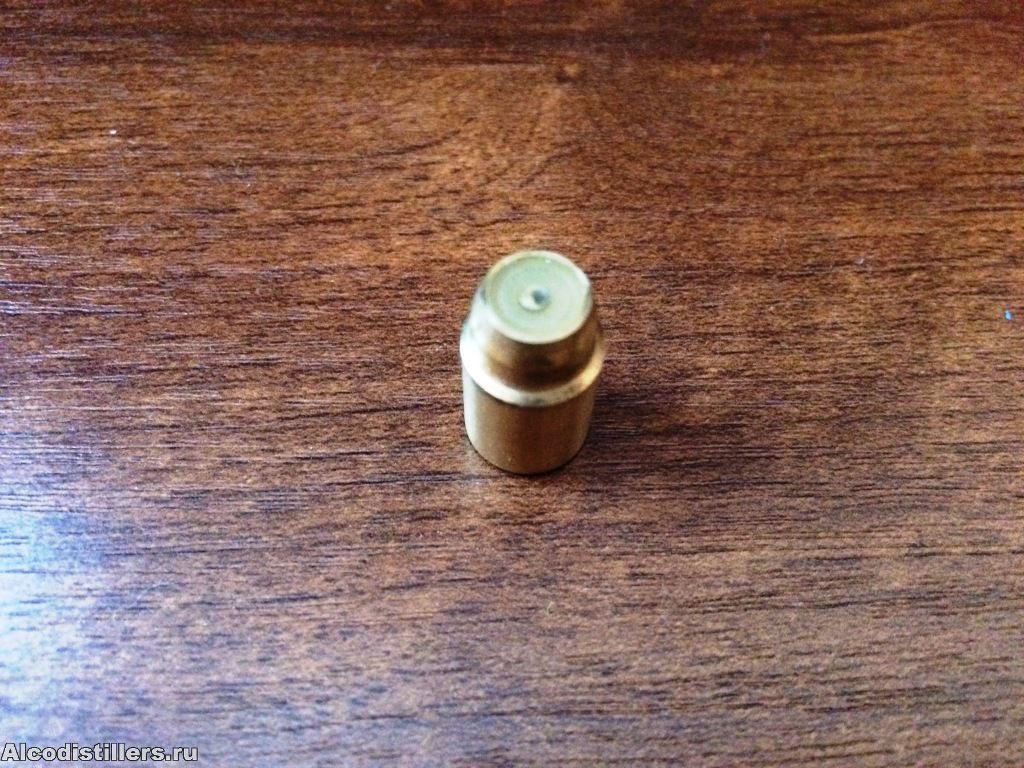

Пока бражка зреет, довел до ума кислородный редуктор. Заменил прокладку на запорном клапане. Вырезал из ПВХ завесы для ворот( подходящей резины не нашлось), 3 мм по толщине - как раз подошла, держит как Яшин. Ту, что стояла, выковырял только с нагревом феном, настолько жесткая.
Вместо штатного фильтра поставил сетку из нержавейки:

Хотел изобразить что-то отдельное( до штатного места добраться тяжеловато), а потом подумал что промыть можно и не разбирая, просто воткнув входной шланг в выходной штуцер( если вдруг).

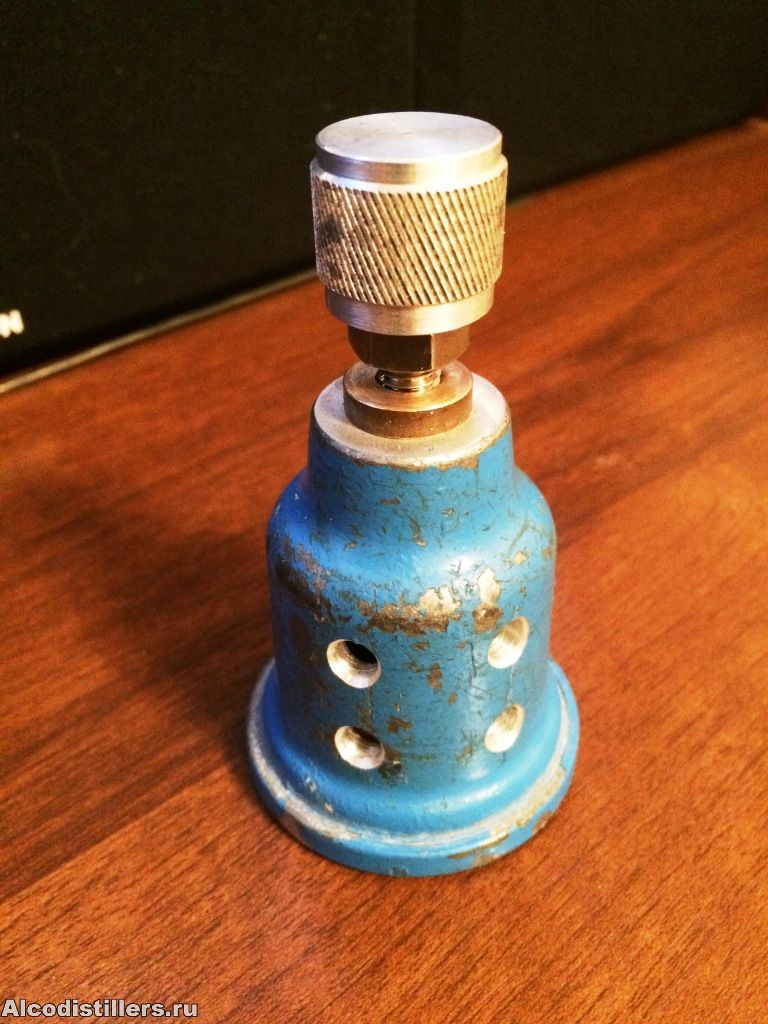

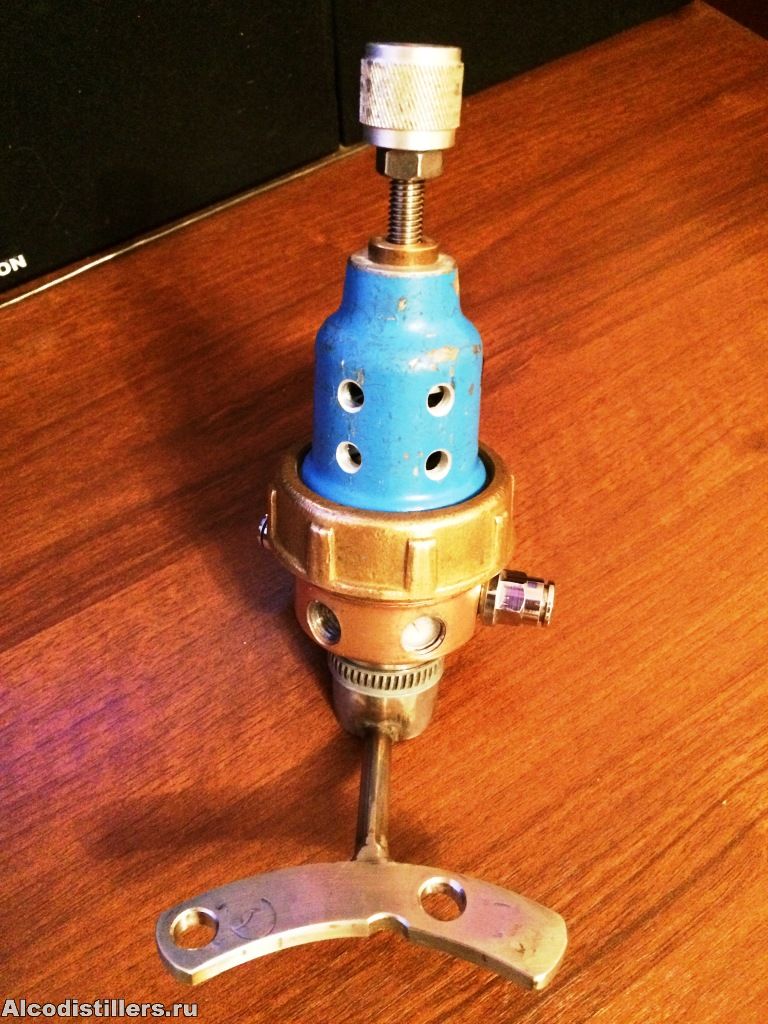

Т.к. на железяке обязательно будет конденсат, в "колокольчике" насверлил дырок для вентиляции:

Так же заменил регулировочный винт. В "колокольчик" выточил ввертыш М12/М8. Избавился от рогов и винт нарезал из нержавейки.

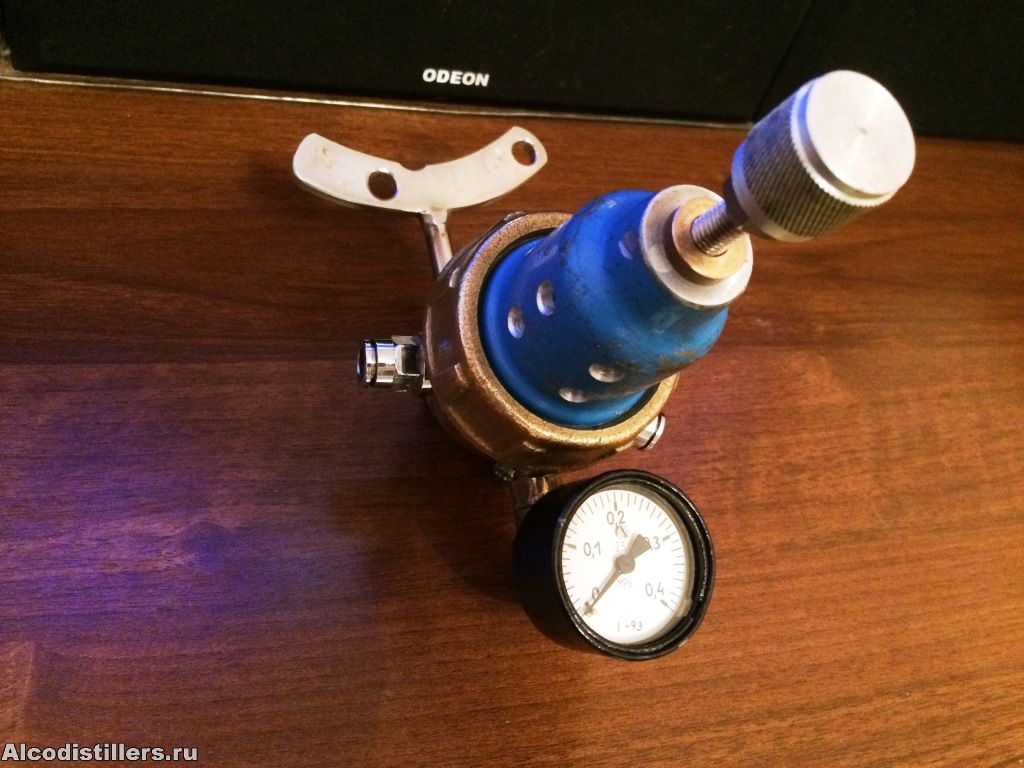

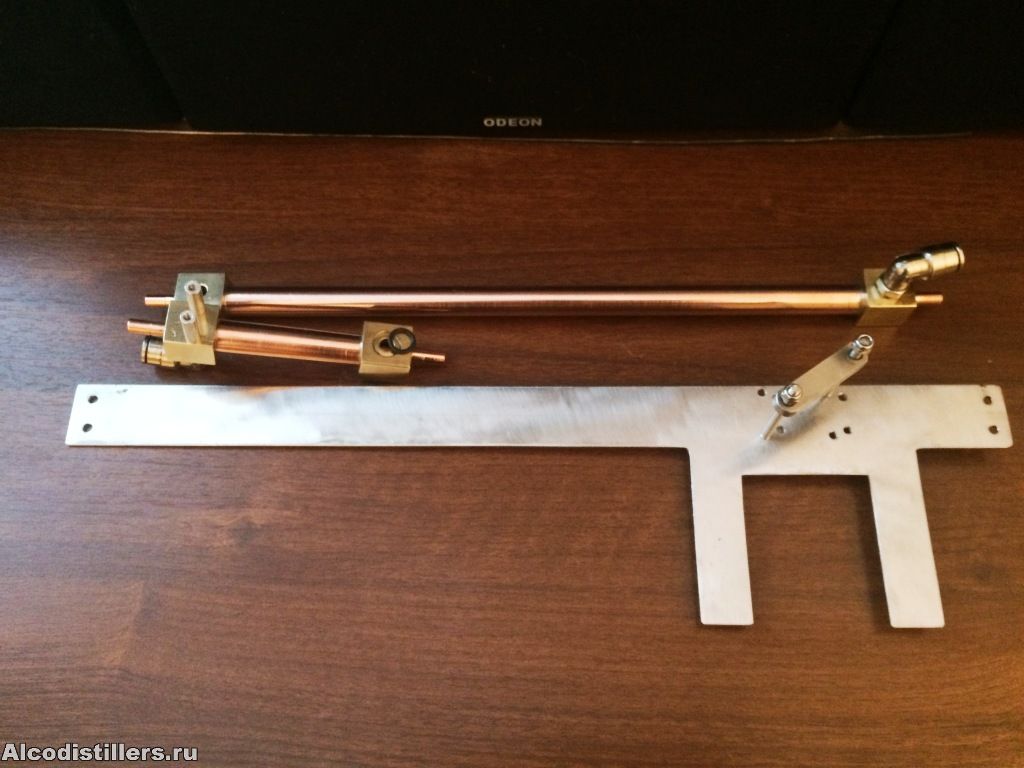

Чтоб не висел на шлангах, сделал крепеж. Крепится на шпильки крышки куба:

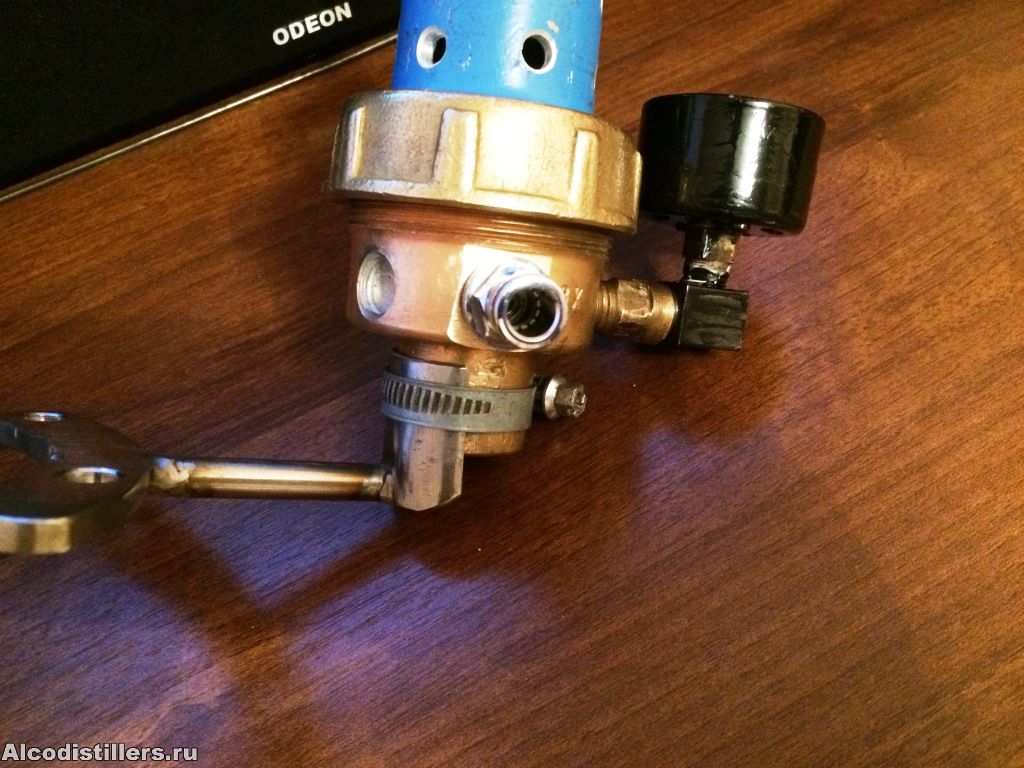

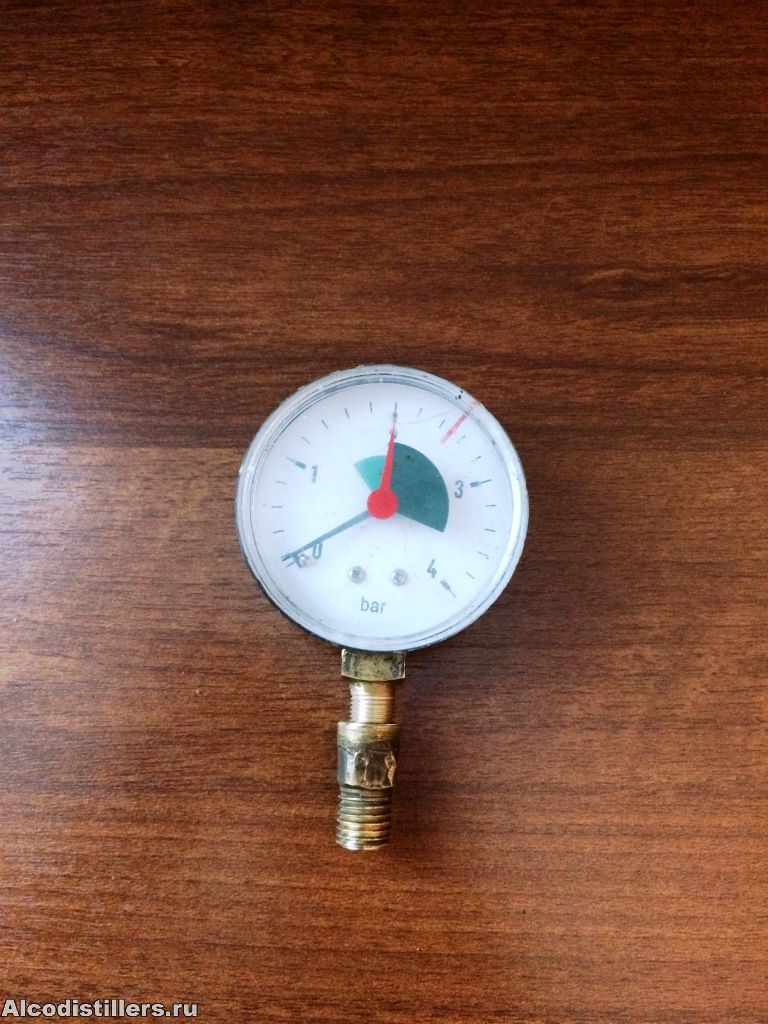

Лишние дырки, в редукторе, запаял. Там резьба под манометры с шагом, под который у меня метчиков не нашлось. Манометр установил вместо предохранительного клапана - он не нужен, а по разводке мне так удобнее получилось. И, да, теперь манометр, а не показометр :)

Мне нравится.

  • 52.jpg
    size: 305.66Кб type: jpg
  • 53.jpg
    size: 239.04Кб type: jpg
  • 54.jpg
    size: 276.09Кб type: jpg
  • 55.jpg
    size: 254.41Кб type: jpg
  • 56.jpg
    size: 219.1Кб type: jpg

53 (Вчера 19:03:33 отредактировано Андрей6319)

Re: Мой перегонный комплекс

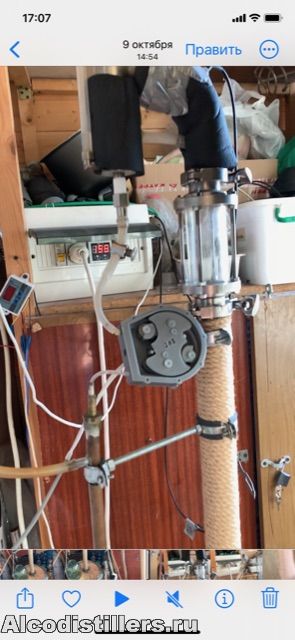

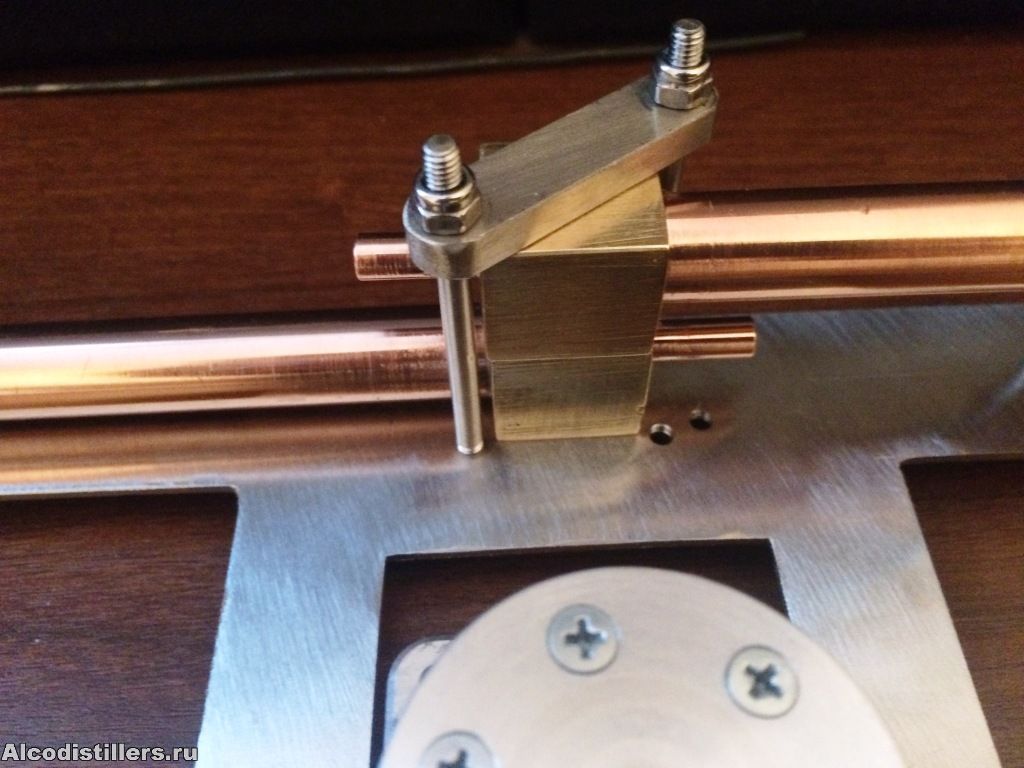

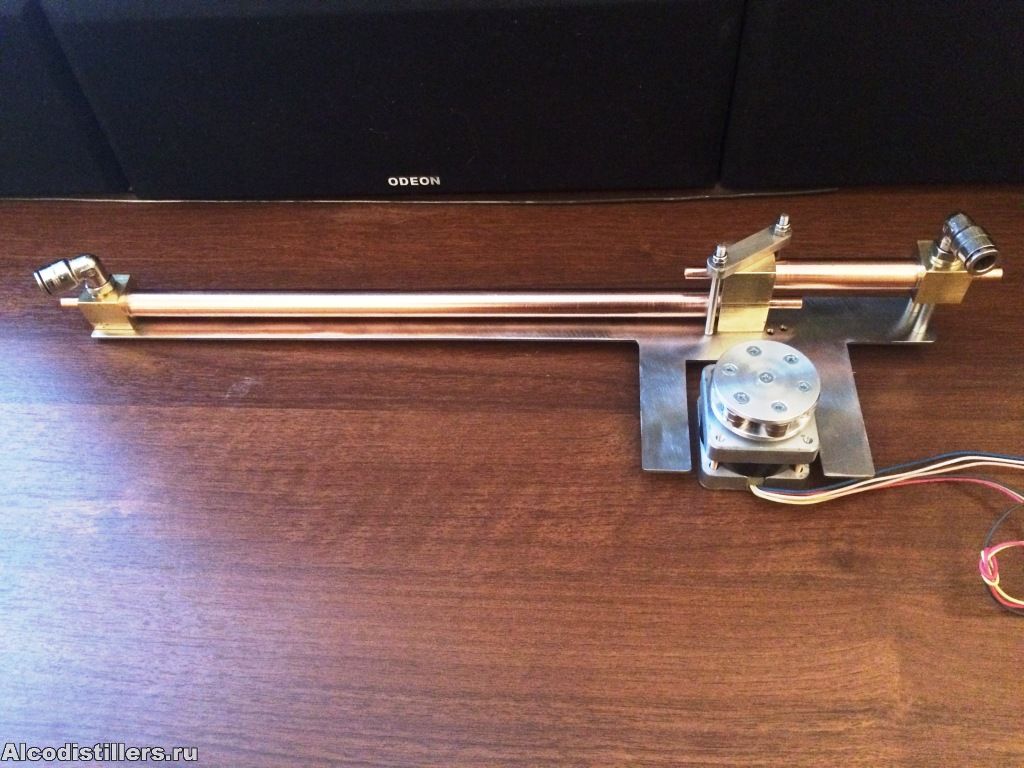

Сделал упрощенную версию изделия от kvic по TGV, теперь потихоньку занимаюсь насосом отбора.
К стати не долго музыка играла  :) :

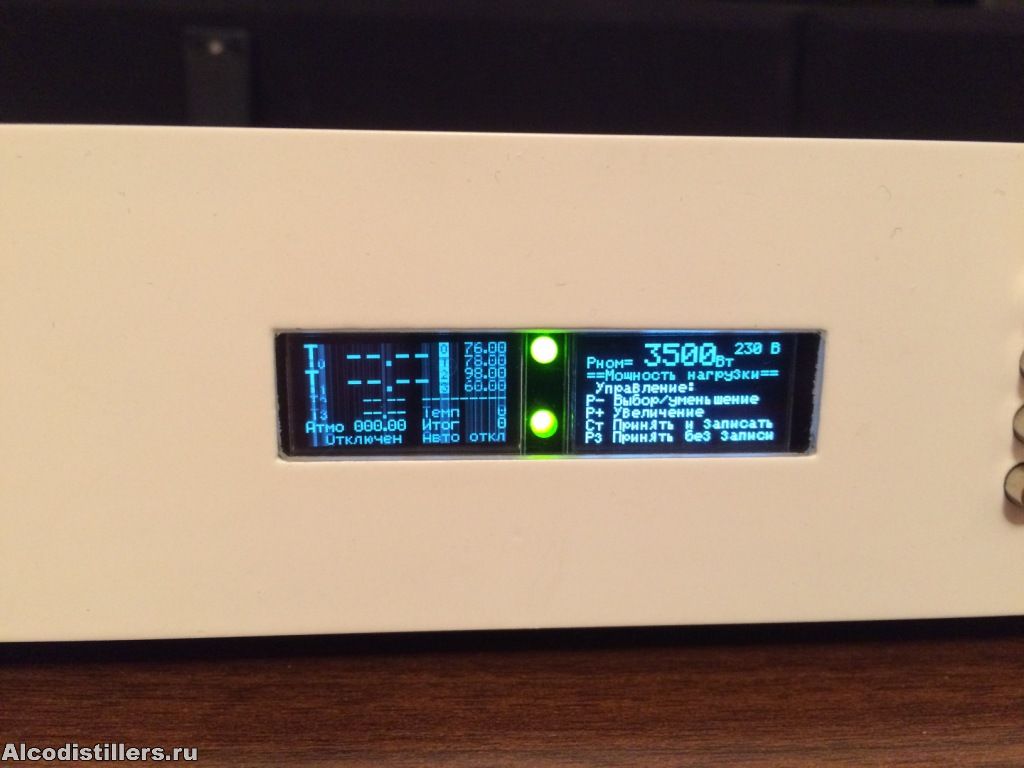

Дисплей притух, аликачество на высоте.

Еще раз перелистал тему о насосе. Перед ним ставят предохладитель в виде змеевика из капиллярной трубки, мне этот вариант не нравится - промывать предстоит какой-то химией. Другое дело что-то прямое и шомпол с ветошью, маслом и молотым кирпичом, это по мне.

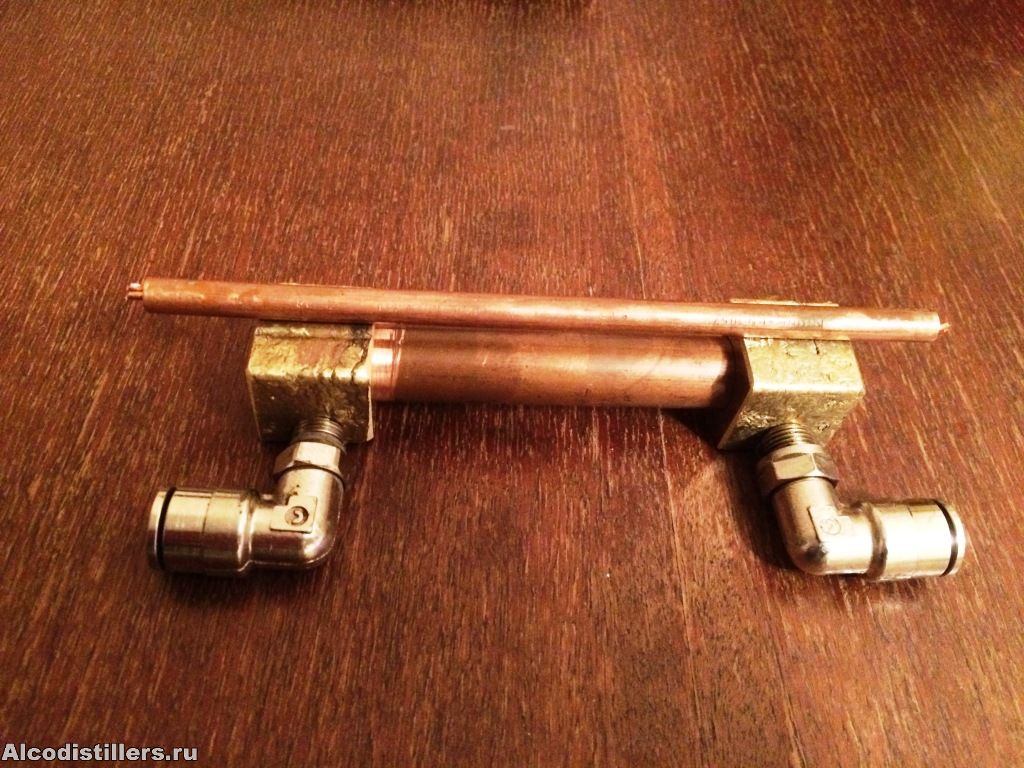

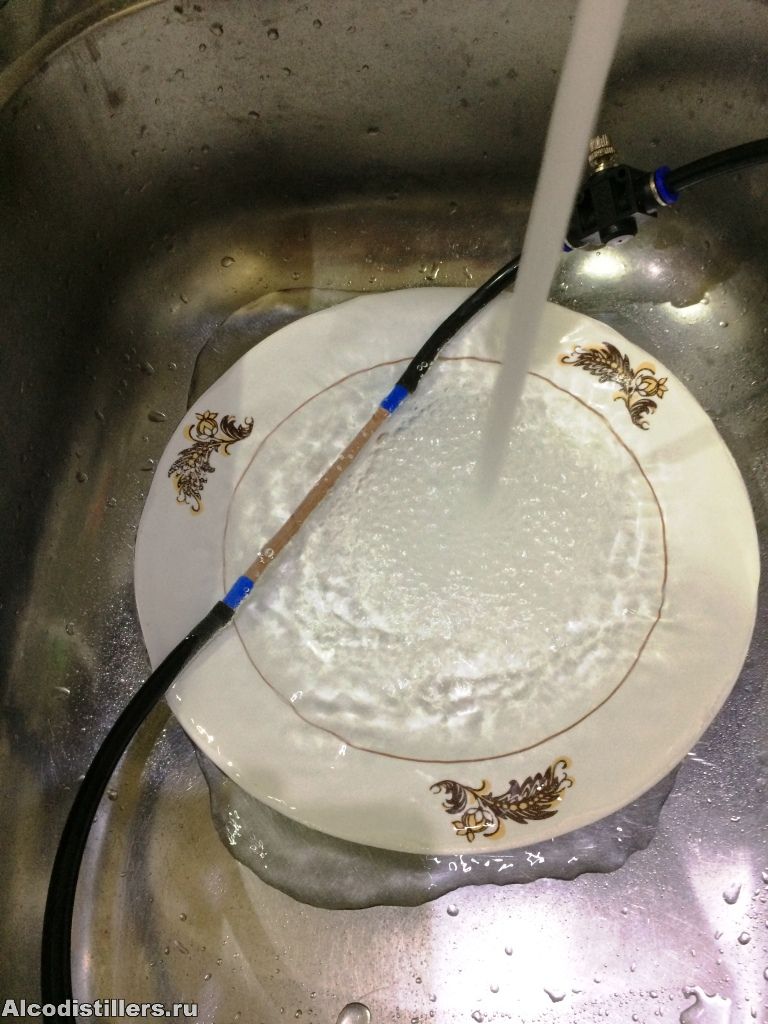

Но ведь перевести пар в жидкость и охладить ее, немного не то, что просто охладить жидкость. Для экскримента взял отрезок трубки Ф6х4 мм длиной 100 мм. Подготовил полторашку( дырку в крышке, отрезание дна), шлангами соединил с трубкой, последнюю под проточную воду:

В полторашку кипятка из чайника( хорошая термоусадка :)  ) Выставил расход 1,2 л/ч( максимум для себя). При температуре воды из крана 8 гр. температура воды в мензурке( после охладителя) - 30,5 гр. У спирта температура должна быть ниже, как на входе, так и на выходе.

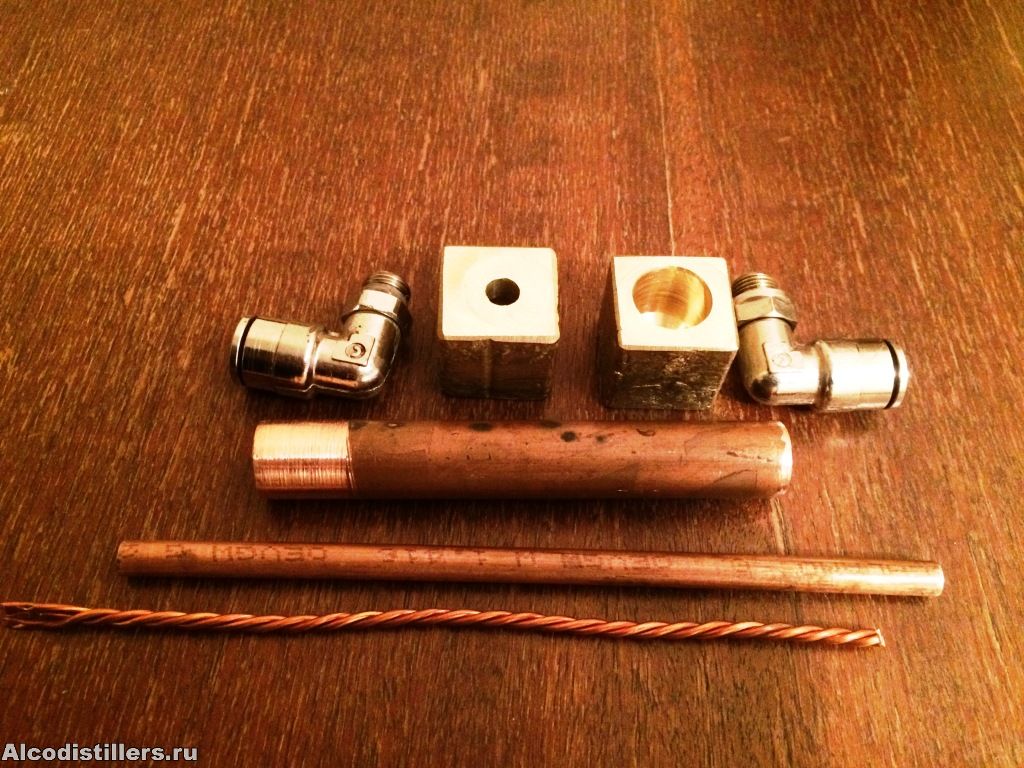

Внутренний объем этого куска трубки примерно 1,3 см2. Если свить спиралькой три электрода из нержавейки Ф1,6 мм и поместить эту косичку в трубку, по получится завихритель, который, по теории, должен еще несколько понизить температуру чачи на выходе, и уменьшить объем внутри трубки примерно на 0,6 см2.
В общем предохладитель делать буду.
Ну и после насоса сделаю еще один охладитель, и тоже из трубки Ф6х4 мм, только длиной мм20, на всякий случай.
Этот пост написал в своей теме, потому что мысли имеют отношение как к теме о охладителе, так и о насосе. К какой больше, не определился, а делить на две...
И, заодно уж, о будущем насосе.
В наличие есть несколько ШД от принтеров вроде, тип 103-550-0149. Установочные размеры схожи с применяемыми в теме о перильстатическом насосе, так что пока тренируюсь на нем :) Х.з., может и в работу он подойдет и не придется покупать NEMA. На ротор пошел кругляк Ф40 мм из дюрали:

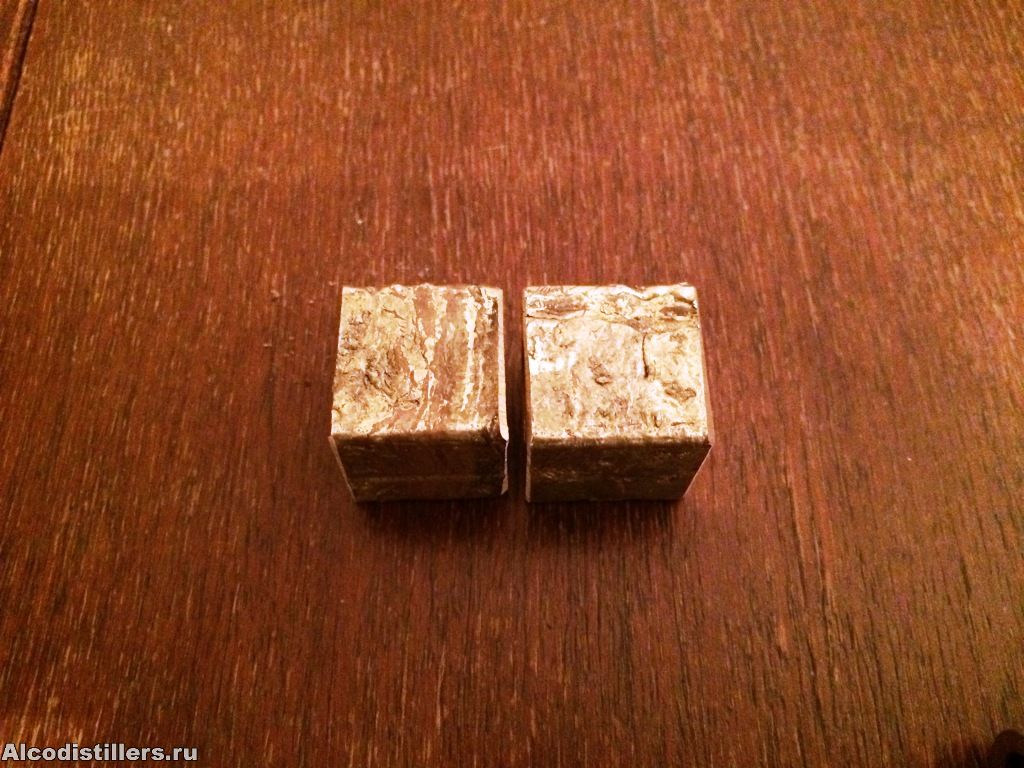

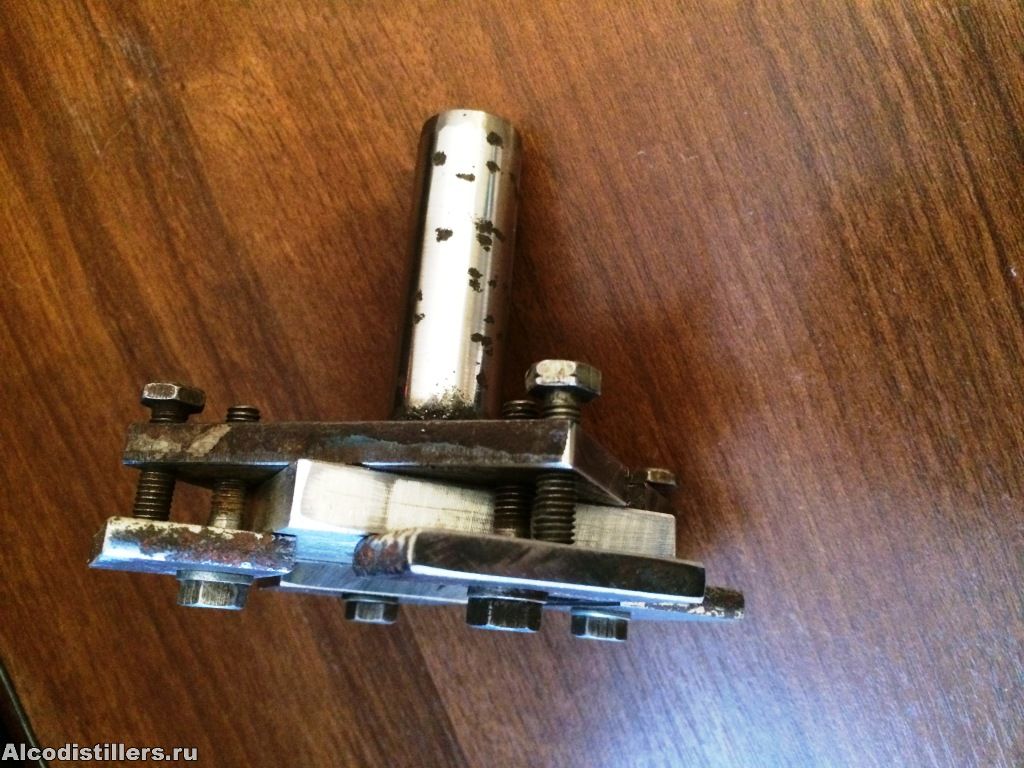

И приобрел подшипники 13х4х4 мм. Статор будет из алюминиевой шины, от электриков, толщиной 10 мм. Тут пришлось поизгаляться, чтоб подготовить ее для расточки на токарном:

Импровизированная планшайба :) Надеюсь токарь не заартачится.

  • 57.jpg
    size: 143.63Кб type: jpg
  • 5.jpg
    size: 313.64Кб type: jpg
  • 1.jpg
    size: 258.17Кб type: jpg
  • 2.jpg
    size: 184.5Кб type: jpg
  • 3.jpg
    size: 259.2Кб type: jpg
  • 4.jpg
    size: 256.14Кб type: jpg

54

Re: Мой перегонный комплекс

Андрей6319,
заинтересовал вариант использования шагового мотора от принтера. У меня как раз валяется нерабочий матричный принтер. Электроника сдохла, он под дождем побывал. Может мотор и можно будет использовать. Подробности насчет драйвера и прочего (даже не знаю о чем спросить) будут интересны.

55

Re: Мой перегонный комплекс

mzen ©:

Подробности насчет драйвера и прочего (даже не знаю о чем спросить) будут интересны.

Пока никаких. Драйвер 8825, придет в конце месяца. У ШД шесть выводов, но, насколько нарыл, можно использовать четыре и  тогда должен работать от этого драйвера. Питание на драйвер( выходной модуль) вроде как 24В, ток обмотки - около ампера. Что на самом деле, неизвестно. Так что подробности будут только при наличии драйвера и шлангов( надеюсь что придут).

56

Re: Мой перегонный комплекс

Андрей6319 ©:

...Еще раз перелистал тему о насосе. Перед ним ставят предохладитель в виде змеевика из капиллярной трубки...

Давно провожу ректификацию без предохладителя. Считаю лишним.
У меня трубка свисает на 2 метра. Пока головы докапают до низа, они приобретают температуру окружающей среды.
С телом чуть быстрее, но не критично. Сливается в большую ёмкость и тут же охлаждается.
Если приложить руку к банке, то чуть тёплая. максимум 40 градусов.

Умеренное употребление алкоголя - часть здорового образа жизни!

57

Re: Мой перегонный комплекс

TGV ©:

Давно провожу ректификацию без предохладителя. Считаю лишним.

Не, сделаю, пусть будет :)
