1 Тема от Хоттабыч (2021-03-23 09:12:24 отредактировано Хоттабыч)

  • Хоттабыч
  • Хоттабыч
  • Винокур
  • Неактивен

Тема: РК на клампах. Модернизация до ...

Имея готовую, сделанную на заказ,  РК 2" на клампах с отбором по жидкости и большое желание довести её до  «классической стабильной колонны», было принято решение  собрать голову тоже на клампах. Поскольку вся колонна сборно-разборная.

Сказано — сделано.
За основу были взяты наработки коллег Модульная ректификационная колонна на клампах и Моя стабильная универсальная РК

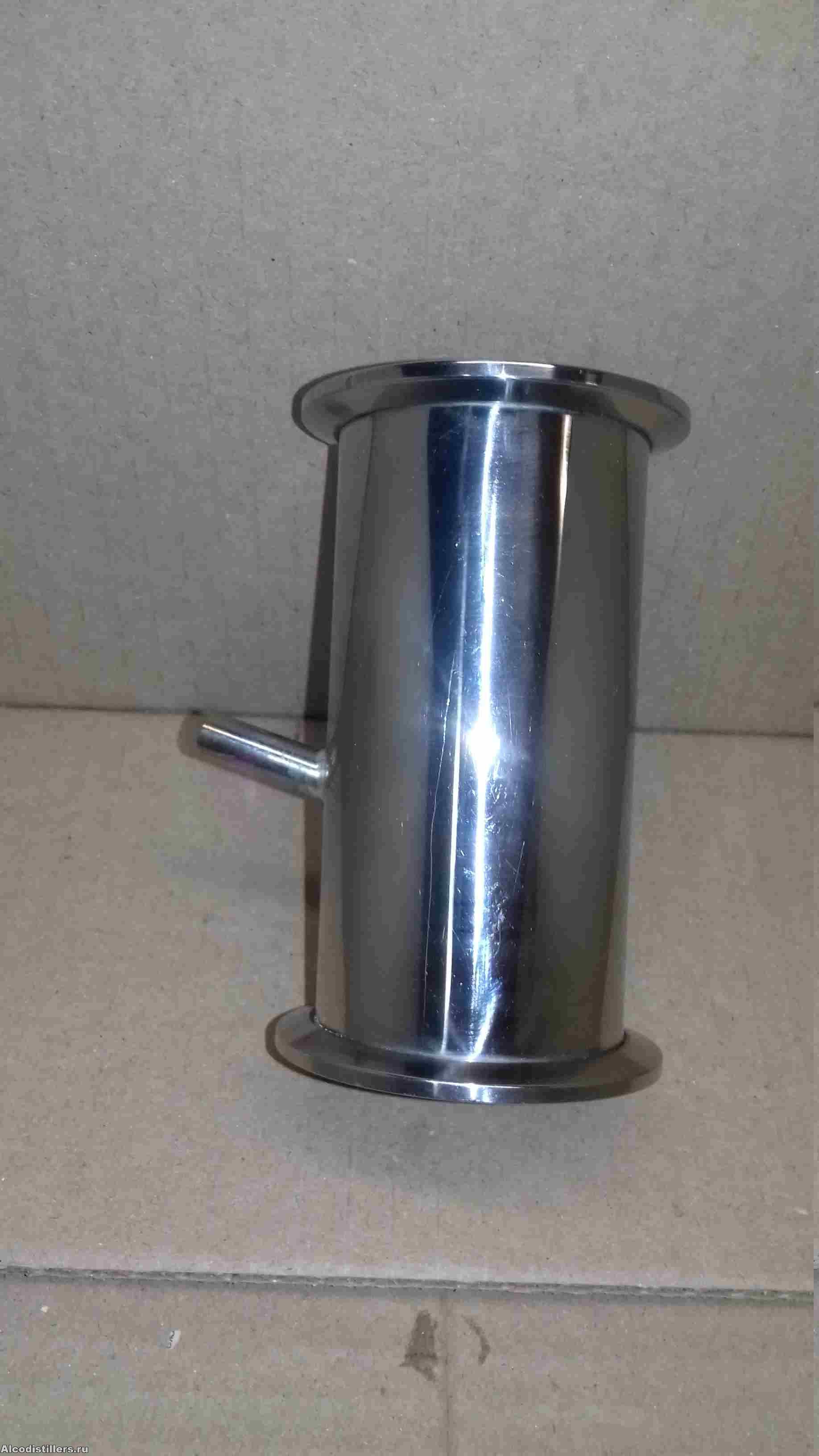

Приобрел тройник, мини - царгу 100 мм. и, специально искал, конусный носик отбора без трубки ТСА. Угол 90° с гильзой под термометр был в наличии.

Так как на  носике отбора выход - трубка Ø 8мм, а все соединения  по отбору на колонне 10мм., то на родную трубку просто была одета и запаяна трубка 10мм.
Далее в трубке выхода продукта сделано отверстие и впаяна трубка 6мм., для гидроуровня (п.с. на фото как будто криво припаяно, но это неправильная точка съемки. На самом деле - ровно, на последнем фото видно).

В самый верх стакана впаял трубку 8мм, с небольшим выпуском во внутрь.

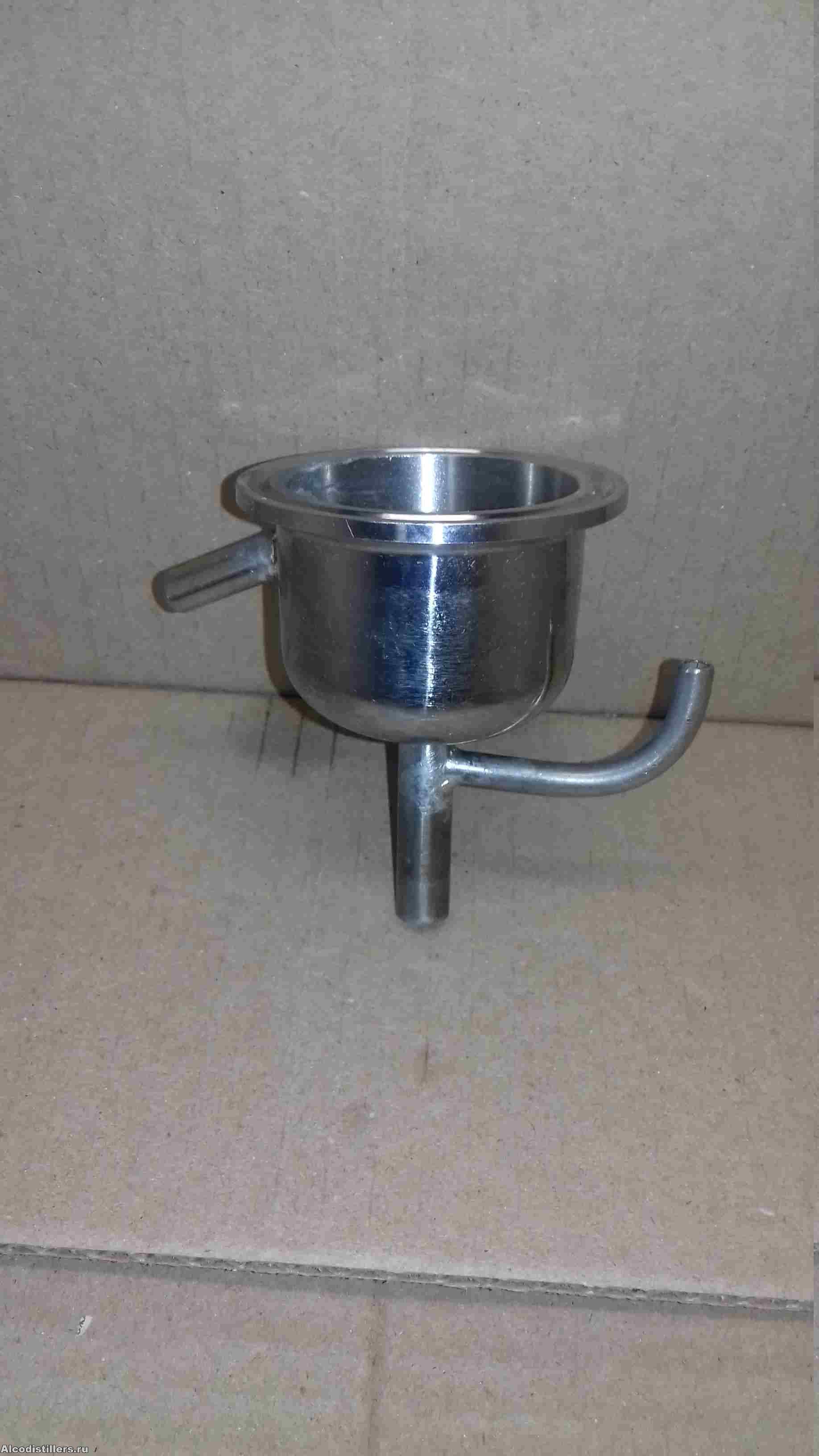

Получился вот такой сепаратор. Объем стакана  вместе с трубками = 43 мл.



В мини-царгу тоже впаял трубку 8, предварительно сформировал носик , чтобы сброс был по центру. Трубку согнуть не удалось, выпилил сектор, согнул и запаял, хотя можно было и не паять.


В Модульная ректификационная колонна на клампах предлагалось использовать мини-царгу 50 мм. Это не получится, длины не хватит.  Даже из царги 75 мм носик сброса возможно будет немного торчать.

Ну и вот голова в сборе. Осталось одеть трубки, утеплить и можно ставить и проверять в боевом режиме.

Паял оловом с флюсом ФИМ.  Паяльник 60 ватт и маленькая горелка на газовый баллончик. Наносил флюс на детали и грел в стороне от места пайки горелкой, как флюс начинал кипеть , горелку убирал и подавал олово паяльником, периодически подогревая  горелкой в стороне  от пайки.

  • голова.jpg
    size: 69.04Кб type: jpg
  • 001.jpg
    size: 68.07Кб type: jpg
  • 002.jpg
    size: 93.21Кб type: jpg
  • 003.jpg
    size: 68.83Кб type: jpg
  • 005.jpg
    size: 81.82Кб type: jpg
  • 007.jpg
    size: 110.88Кб type: jpg
  • голова на клампах 51.jpg
    size: 75.1Кб type: jpg
Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).  1,5" (царги 60+70+80)  СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, Автономное охлаждение.
Четланин, Alex bcn, st, Danil, al, Saks, 1GOG, avk676, Иван, TaurusR

2 Ответ от Donatello

  • Donatello
  • Donatello
  • Shido Tomorrow
  • Неактивен

Re: РК на клампах. Модернизация до ...

Узел будет более крупный и более дорогой. Лишние деньги и при хранении занимает больше места. Расстояние над стаканом отбора несколько великовато.. Плюс вижу только один более эстетический вид, что для многих вообще неважно

Хорошо хоть коровы не летают..

3 Ответ от Alex bcn

  • Alex bcn
  • Alex bcn
  • Capítulo de Cataluña
  • На форуме

Re: РК на клампах. Модернизация до ...

Donatello ©:

Расстояние над стаканом отбора несколько великовато..

56 мм великовато? Отличное расстояние и оператору будет проще настроить предзахлеб, так как диапазон больше.

Donatello ©:

при хранении занимает больше места.

Два лишних клампа места много займут?  :D  *Facepalm*
Хоттабыч, отлично сделано  *THUMBSUP*

Хоттабыч ©:

предлагалось использовать мини-царгу 50 мм. Это не получится, длины не хватит.  Даже из царги 75 мм носик сброса возможно будет немного торчать.

Входное отверстие под трубку можно было сделать выше - почти впритул к верхнему клампу и всё.

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

4 Ответ от Donatello (2021-03-22 13:42:59 отредактировано Donatello)

  • Donatello
  • Donatello
  • Shido Tomorrow
  • Неактивен

Re: РК на клампах. Модернизация до ...

Alex bcn ©:

56 мм великовато?

А как же традиции?  :D размер стакана отбора равен размеру над ним?

Alex bcn ©:

Два лишних клампа места много займут?

Представь да! У меня все влазит за холодильник кроме куба  :D  и ВНИМАНИЕ диоптра! Когда мебель на кухне планировал как раз оставил две таких щели одну за холодильником одну за шкафом! Частный случай конечно!

Хорошо хоть коровы не летают..

5 Ответ от Хоттабыч (2021-03-23 06:17:38 отредактировано Хоттабыч)

  • Хоттабыч
  • Хоттабыч
  • Винокур
  • Неактивен

Re: РК на клампах. Модернизация до ...

.

Alex bcn ©:

Хоттабыч, отлично сделано
Входное отверстие под трубку можно было сделать выше - почти впритул к верхнему клампу и всё.

Спасибо. *ROSE*
Так и делал, оставил 2 мм. до хомута. Но когда делал из отверстия овал, чтобы трубка была под углом к стакану, трубка немного опустилась.  Все равно объем сепаратора остался достаточным, да и уменьшить\увеличить его можно без проблем, если это конечно будет нужно.

Donatello ©:

Представь да! У меня все влазит за холодильник кроме куба


Да, это печально... Но у меня нет проблем с размещением колонны, а тем более с хранением.
Получается как в анекдоте про теорию относительности. Вы засовываете, а я складываю, но оба мы гоним....  :D

Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).  1,5" (царги 60+70+80)  СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, Автономное охлаждение.

6 Ответ от Хоттабыч

  • Хоттабыч
  • Хоттабыч
  • Винокур
  • Неактивен

Re: РК на клампах. Модернизация до ...

Провел первую ректификацию с новой головой.

График, и режимы для обсуждения,  выложил в теме Построение графиков и анализ логов ТМАС и TM-WEB

Первые впечатления работы с головой.
Гидроуровкнь очень чувствительный элемент управления. разница в 20-30 ватт и флегма либо поднимается с угрозой перелива , либо падает до нуля. У моего регулятора шаг 1 вольт, явно не хватало промежуточного значения, Но надеюсь после подключения уже сделанного Стабилизированный регулятор на базе Arduino с управлением  через UART проблема себя исчерпает.

Впечатления от перегона - весьма положительные, что поразило:
- это то что датчики температуры слились в едином экстазе - разница в пределах 0,01
- стабильность температур в царге  на протяжении всего отбора и резкий подход хвостов.
Один раз сработал клапан и все - слил немного хвостов и в кубе уже 97,5.

Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).  1,5" (царги 60+70+80)  СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, Автономное охлаждение.
Danil, st, al

7 Ответ от Санëк

  • Санëк
  • Санëк
  • Винокур
  • Неактивен

Re: РК на клампах. Модернизация до ...

Хоттабыч ©:

Провел первую ректификацию с новой головой.

А можешь подсказать какая длинна Насадочной части у тебя, какая насадка и крепость продукта на выходе? У меня уже есть бестолковая колонна 2" Вот думаю либо её переделать что дешевле, либо все на свалку и с нуля построить 1,5"

8 Ответ от Хоттабыч

  • Хоттабыч
  • Хоттабыч
  • Винокур
  • Неактивен

Re: РК на клампах. Модернизация до ...

Железо и СПН есть в подписи. Крепость такая же как в пленочном режиме. Она и раньше была нормальная. Чистота продукта лучше. Субъективно.

Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).  1,5" (царги 60+70+80)  СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, Автономное охлаждение.

9 Ответ от Valerich

  • Valerich
  • Valerich
  • Винокур
  • Неактивен

Re: РК на клампах. Модернизация до ...

Санëк, с нуля то зачем. Голову новую надо сделать и высоту увеличить. Здесь на форуме полно конструкций на 50 мм трубе.

1,5" сталь 1800 д, сд.
1,5" медь  1000 д, вд

10 Ответ от Санëк

  • Санëк
  • Санëк
  • Винокур
  • Неактивен

Re: РК на клампах. Модернизация до ...

Valerich ©:

Санëк, с нуля то зачем. Голову новую надо сделать и высоту увеличить. Здесь на форуме полно конструкций на 50 мм трубе.

Да, понимаю... Но вот в том и вопрос что высотой ограничен. По примерным прикидкам максимум смогу 140см насадки насыпать. По идее при такой высоте на трубе поуже должно разделение быть получше

11 Ответ от Хоттабыч

  • Хоттабыч
  • Хоттабыч
  • Винокур
  • Неактивен

Re: РК на клампах. Модернизация до ...

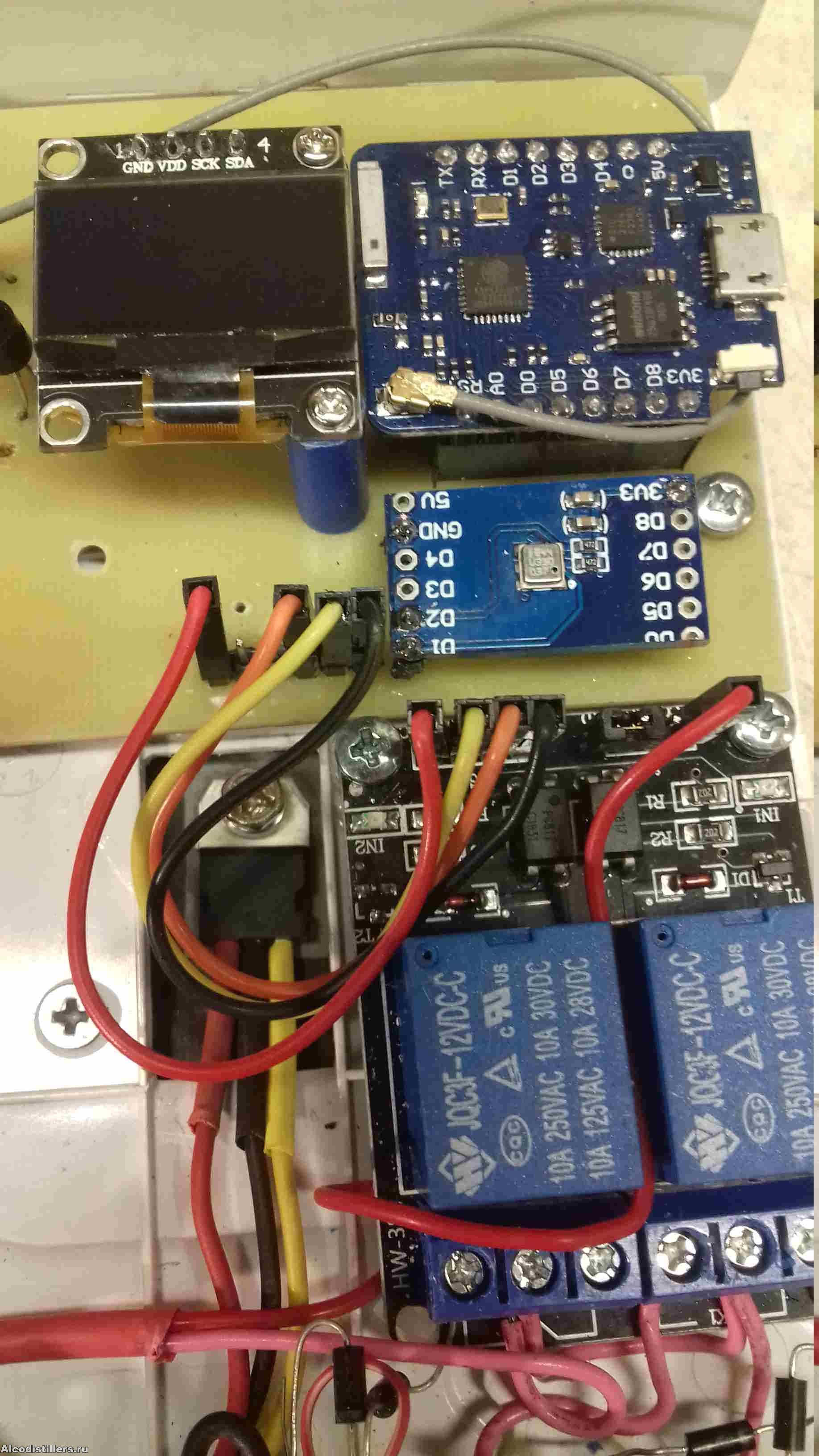

Решил, что хватит TM WEB жить на макетной доске – пора в корпус.  Тем более попросил знакомый - погонять, посмотреть.   Сначала решил по-быстрому собрать. Взял макетную плату (для пайки) ну и намучился с ней, чуть нажал на транзистор  – пятаки по отлетали – транзистор болтается. Чуть перегрел – опять отвалились… Пришлось сделать разводку и протравить свою. Накосячил немного – спешил. Но все лучше, чем мучения с макеткой.  Вот такая получилась.

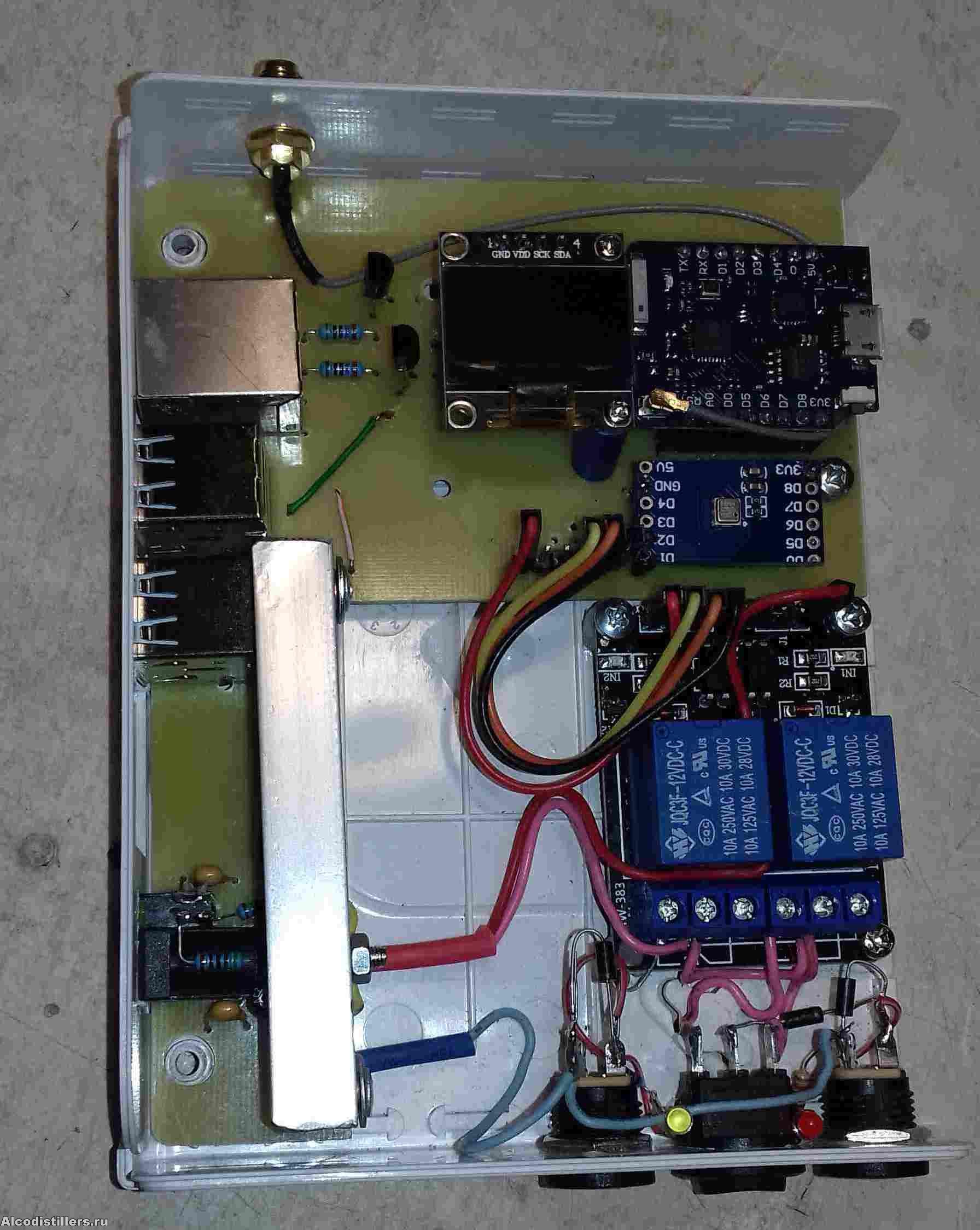

Дисплей поставил на стойках на плату, чтобы к крышке ничего не крепить.  Место оставил еще под модуль – вдруг придётся добавить.

Боковая панель

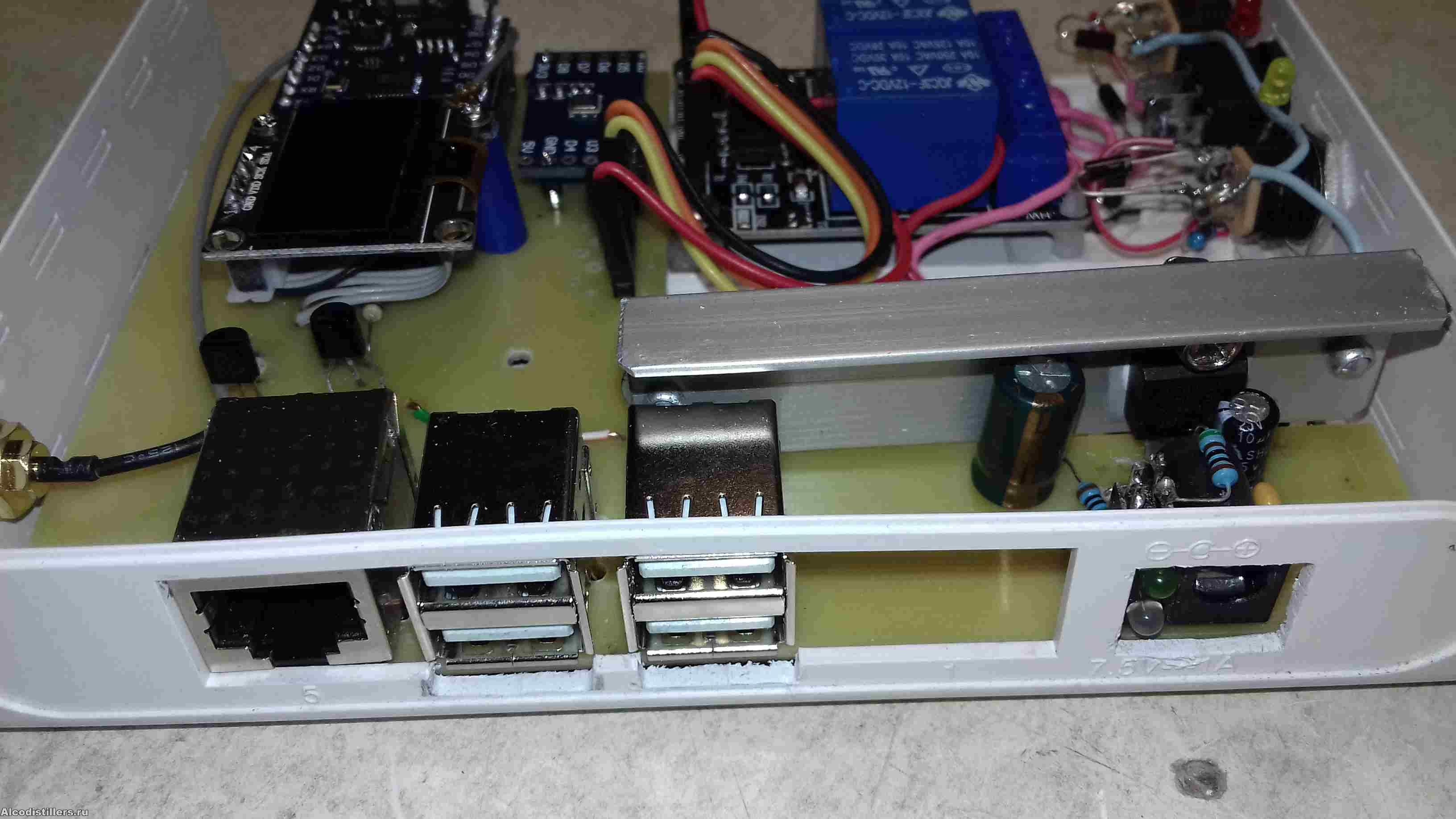

Слева на право. Разъем RJ45 связь с регулятором РМВ-к. На регулятор нужно подавать  5-12 вольт.  «стоп разгон» и «авария».  Позади разъёма транзисторные ключи. Итого 2 пары на RJ45 задействовано, 2 остались свободны.
Далее сдвоенные USB – это на четыре датчика 18D20.  И далее вход от внешнего БП 12 вольт и пара светодиодов – сигнализация наличия питания 5v и  12v. Алюминиевый уголок, как радиатор для LM7805.

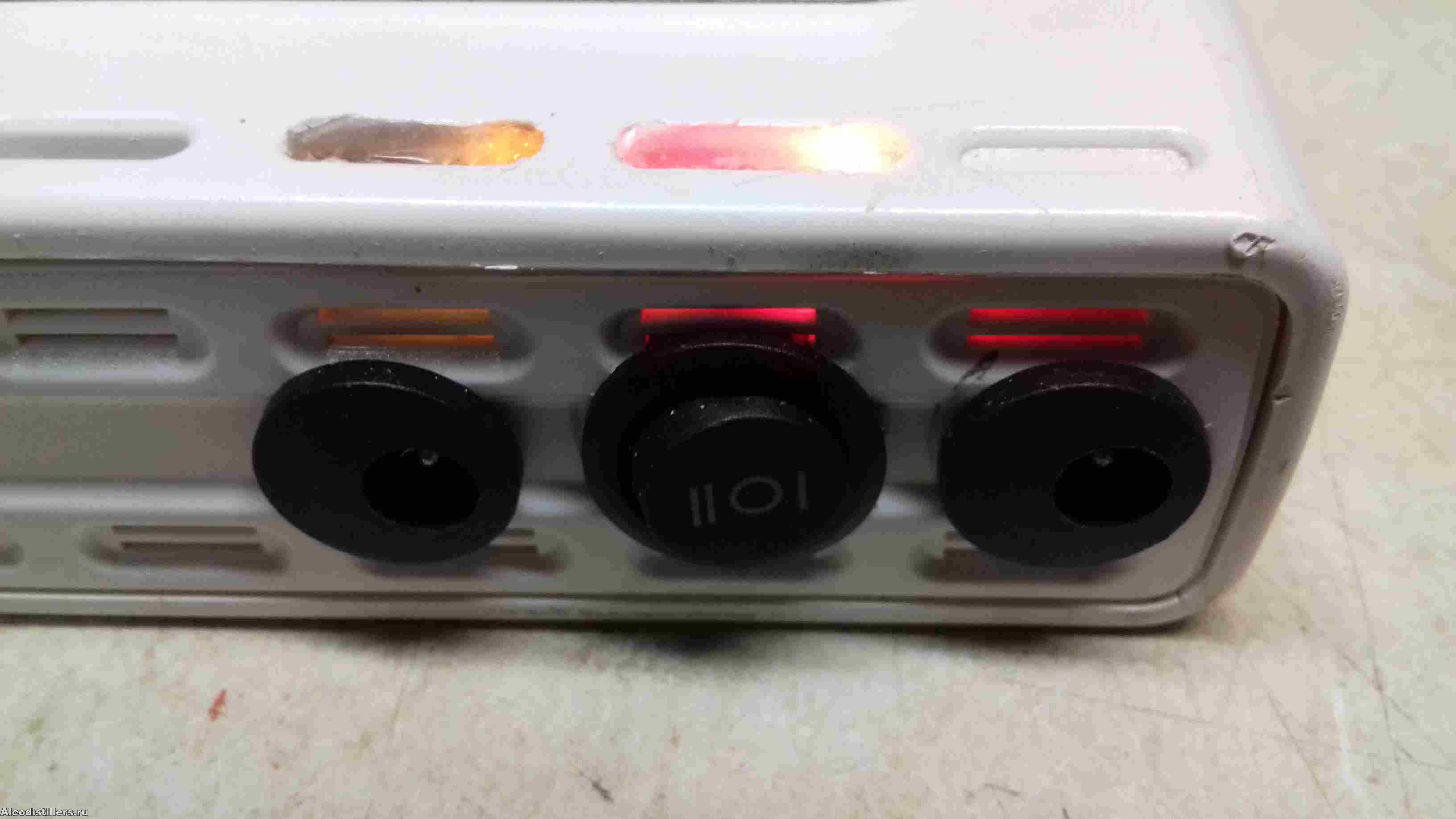

Выходы на клапана: использованы разъемы питания.

Левый – вода (поддержание температуры, байпас) Правый - клапан старт-стоп. Посредине трехпозиционный тумблер: в положении 1 – работа от контроллера, 0 –клапан отключен полностью, 2 – принудительное включение клапана.  На входах – диоды, чтобы случайно не воткнуть питание в эти разъёмы. И светодиоды для быстрого контроля.

Вот такая "самоделка" получилась.

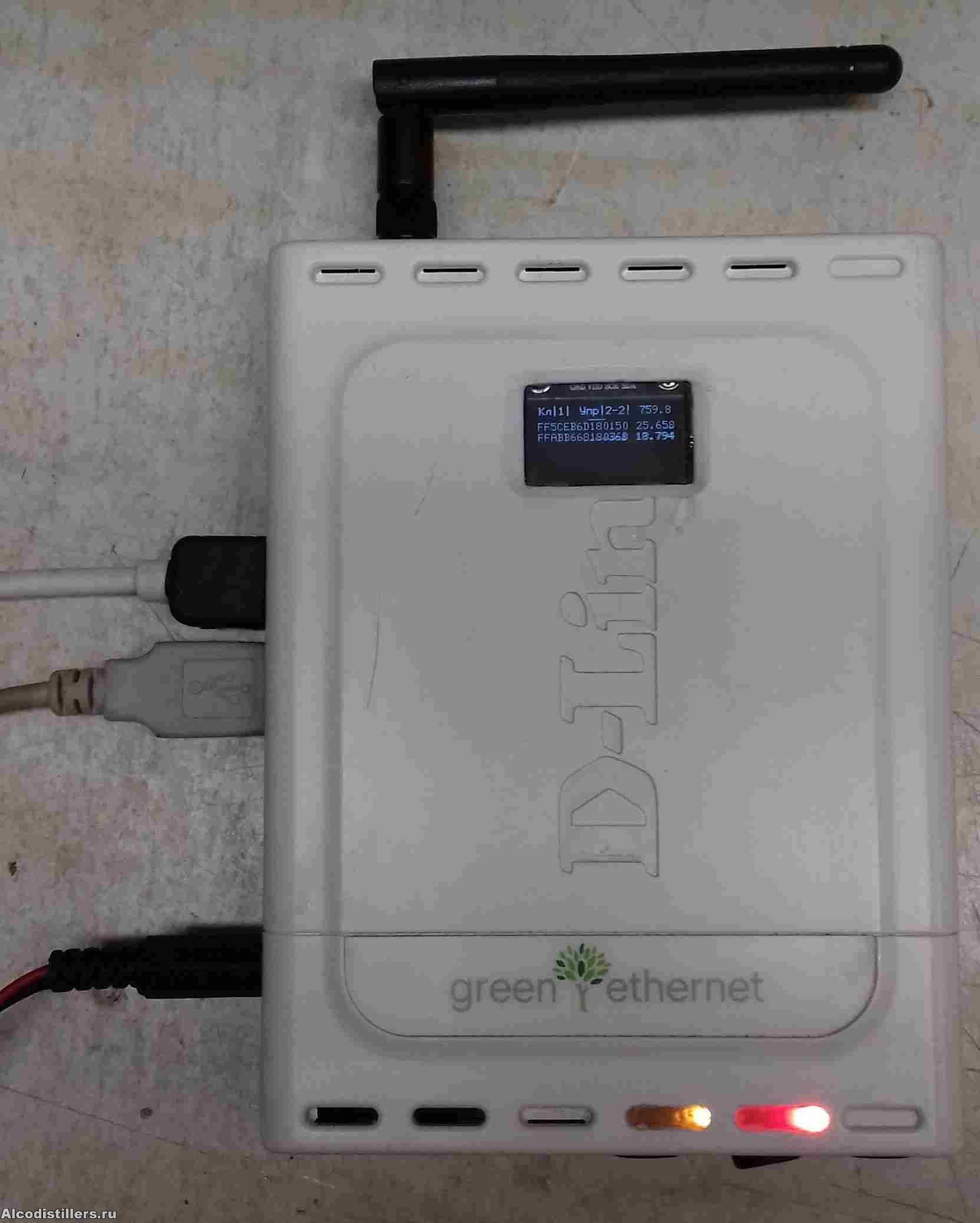

Вот: подключены 2 датчика и сработали оба клапана.

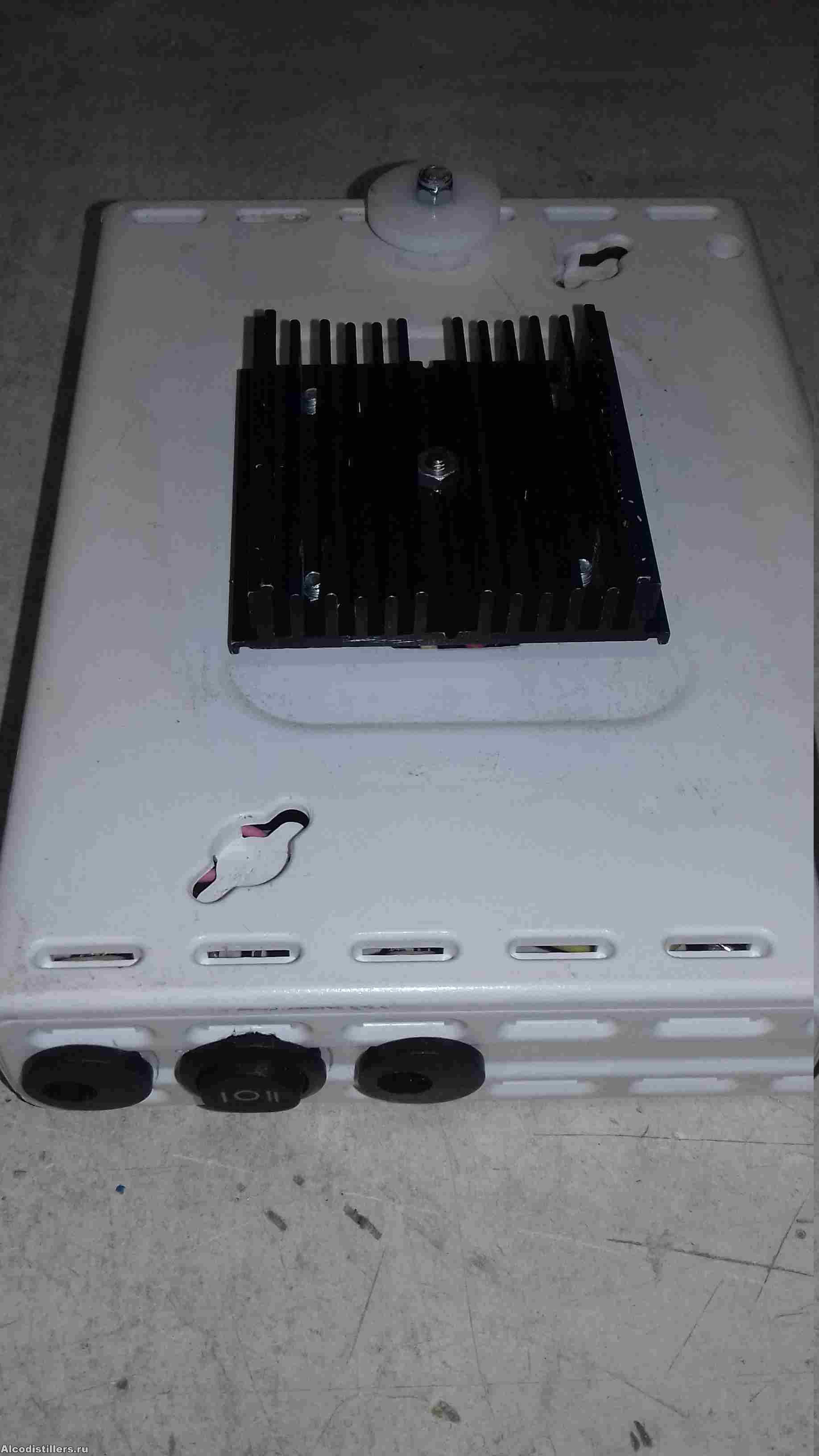

Ночь погонял в холостом режиме, не понравился запах из корпуса – разогретого пластика. Решил вынести радиатор наружу. Радиатор от какой-то старой видяхи. Прикрутил на маленьких стойках снаружи, пропилил в корпусе отверстие под LM.  Хорошо, что место оставил…  Теперь все тепло снаружи.


Вроде все....
Выражаю большую благодарность JohnJohnov за помощь в запуске WEMOS D1 Mini Pro.

  • 0003.jpg
    size: 111.95Кб type: jpg
  • 0002.jpg
    size: 127.86Кб type: jpg
  • 0004.jpg
    size: 59.68Кб type: jpg
  • 0005.jpg
    size: 42.75Кб type: jpg
  • 0007.jpg
    size: 68.24Кб type: jpg
  • 0006.jpg
    size: 165.42Кб type: jpg
Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).  1,5" (царги 60+70+80)  СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, Автономное охлаждение.
Иван, Александр Золотарев, al, st

12 Ответ от Хоттабыч

  • Хоттабыч
  • Хоттабыч
  • Винокур
  • Неактивен

Re: РК на клампах. Модернизация до ...

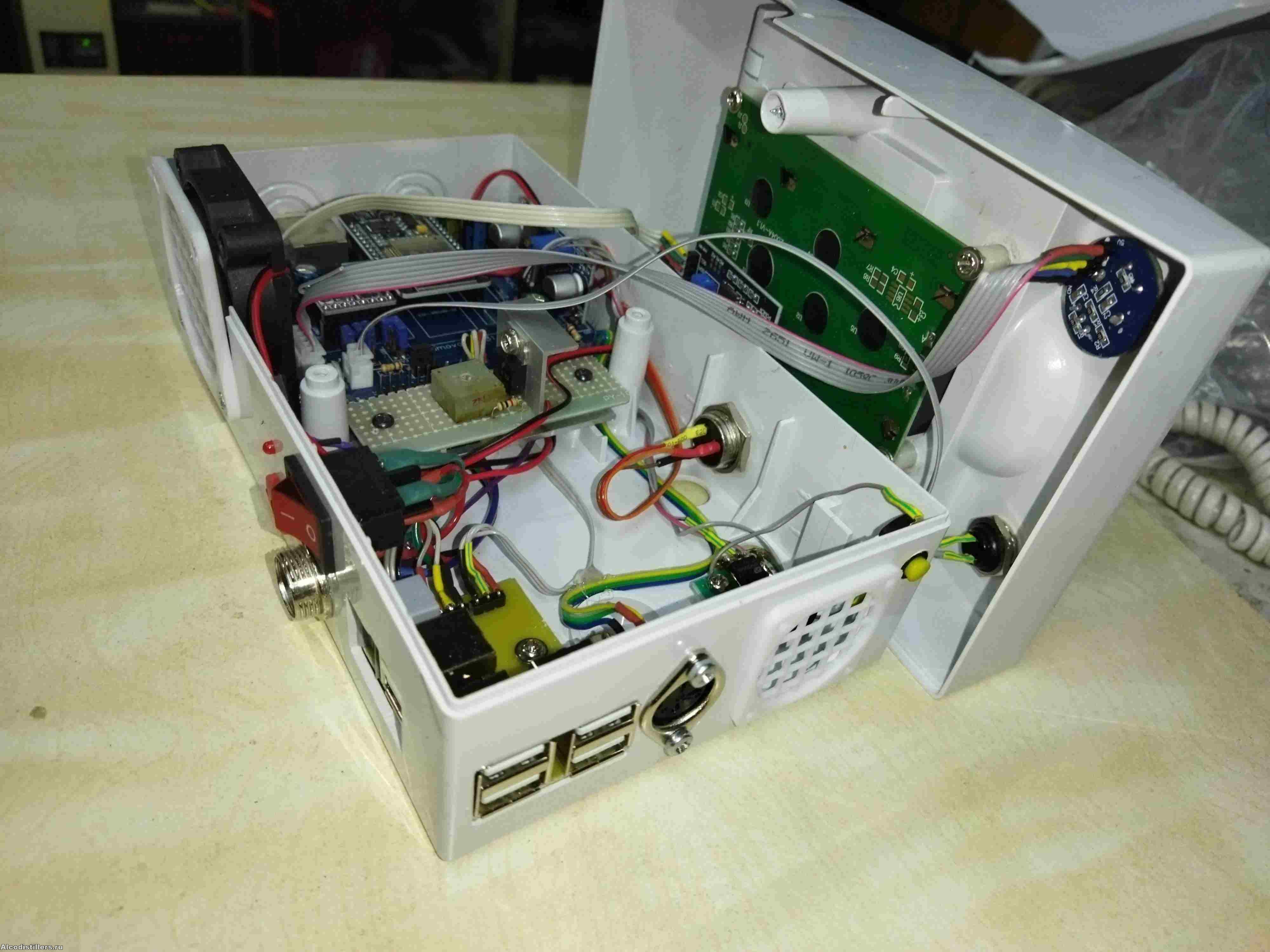

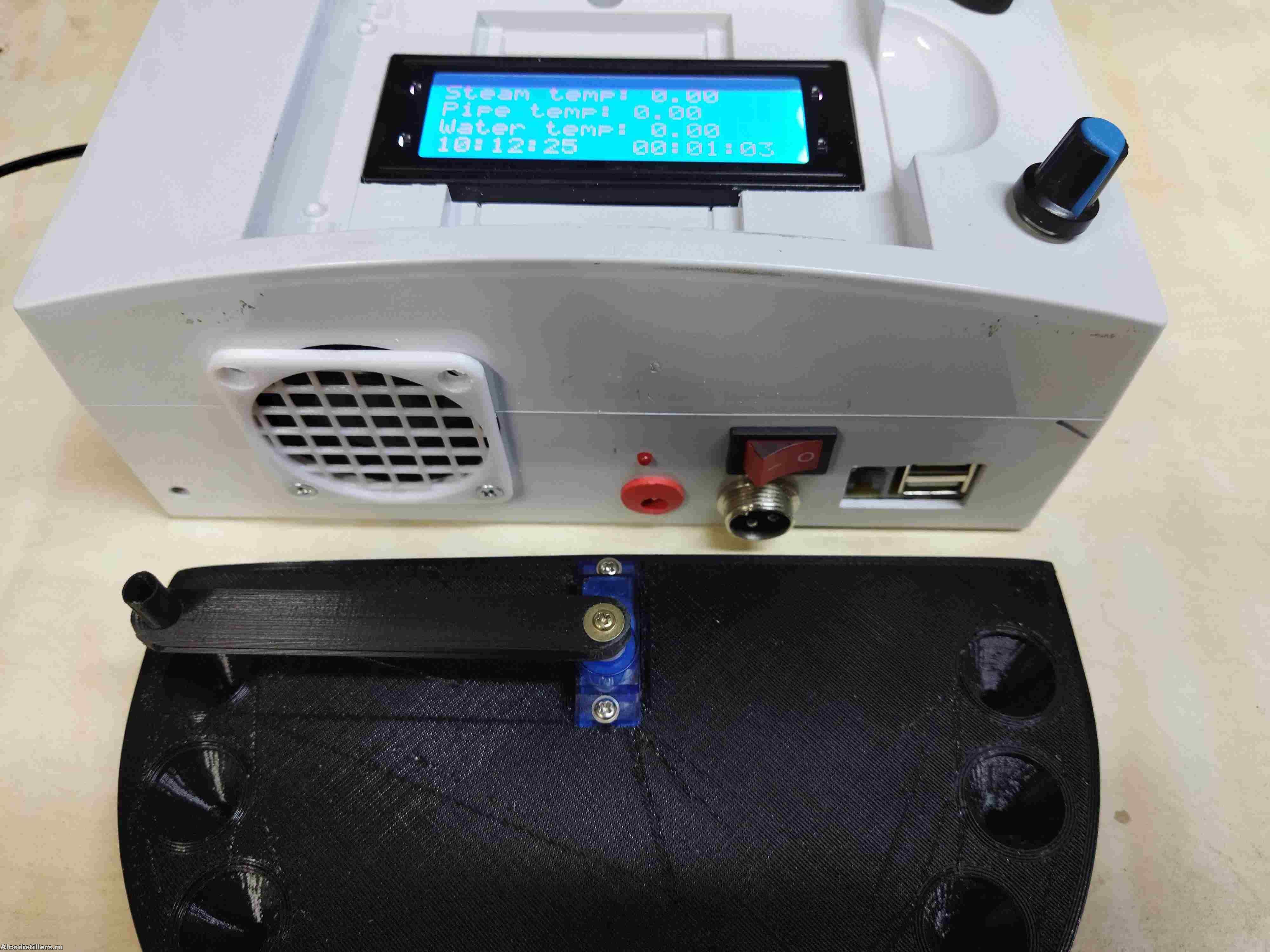

Концепция сборки Самовара в корпус. Под два блока. Управляющий - собственно сам Самовар и силовой (будет позже)

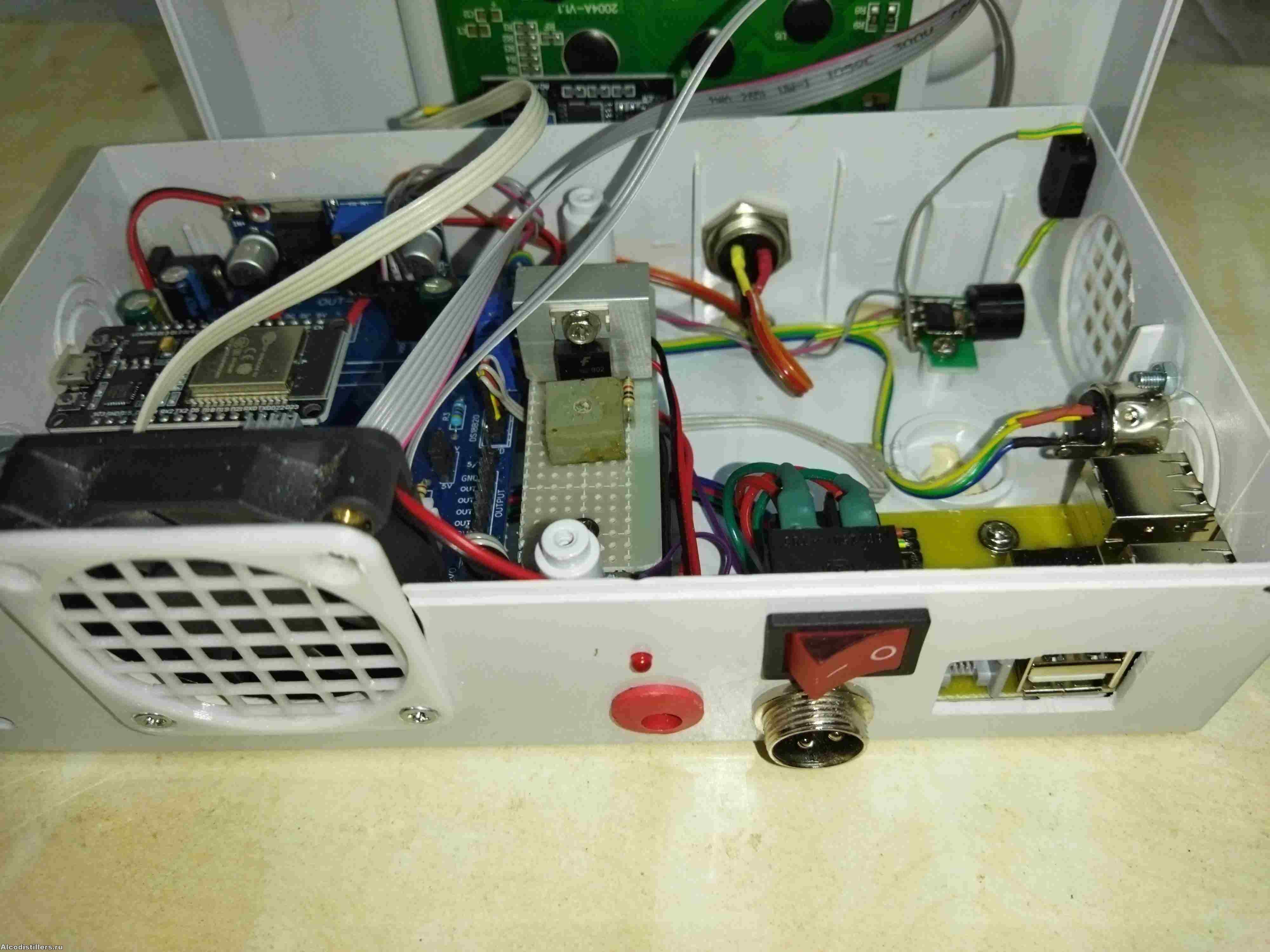

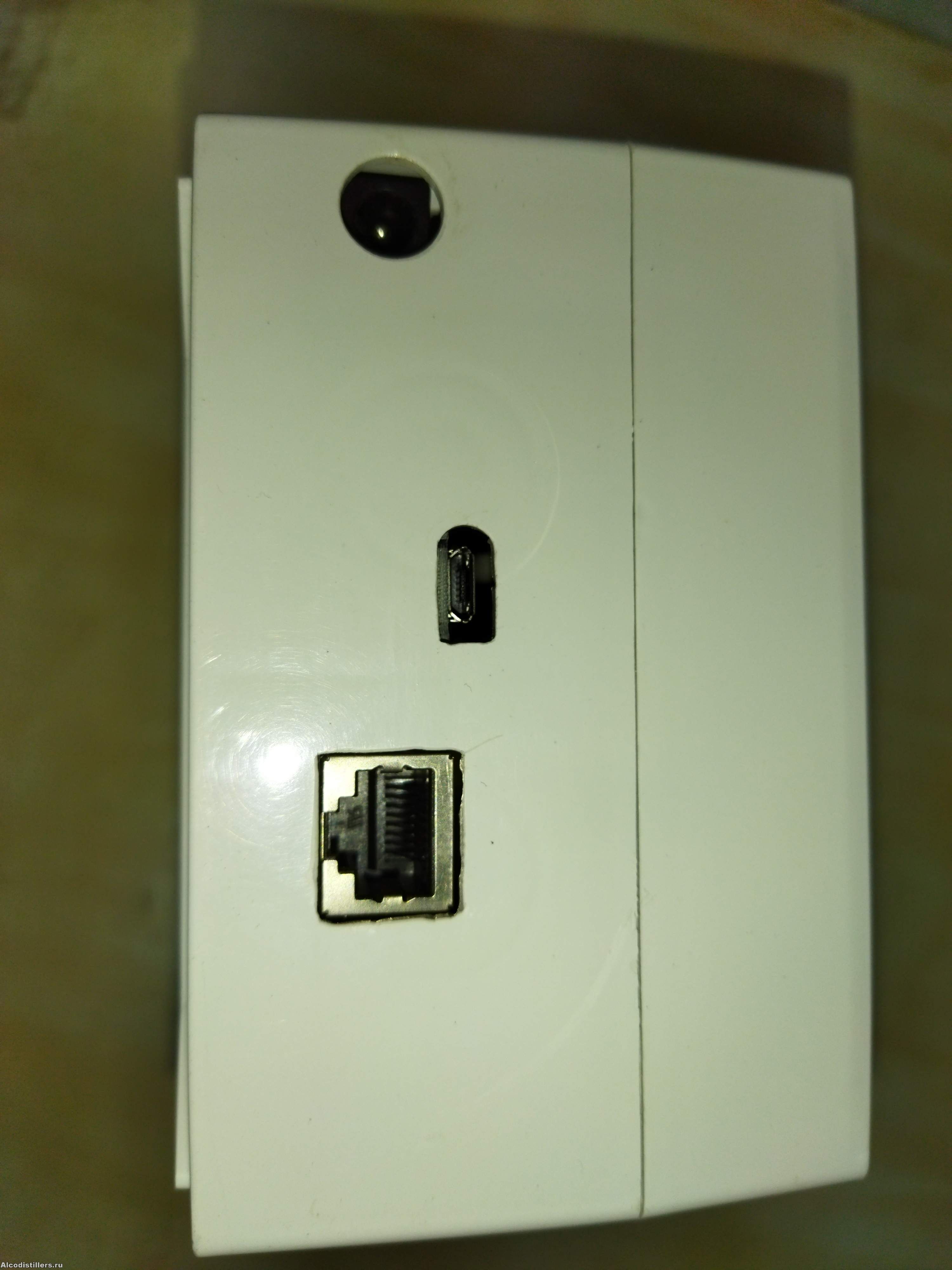

Вид слева. Разъем питания, доступ к разьему ESP32, Разьем RJ45 - связь с силовым блоком.

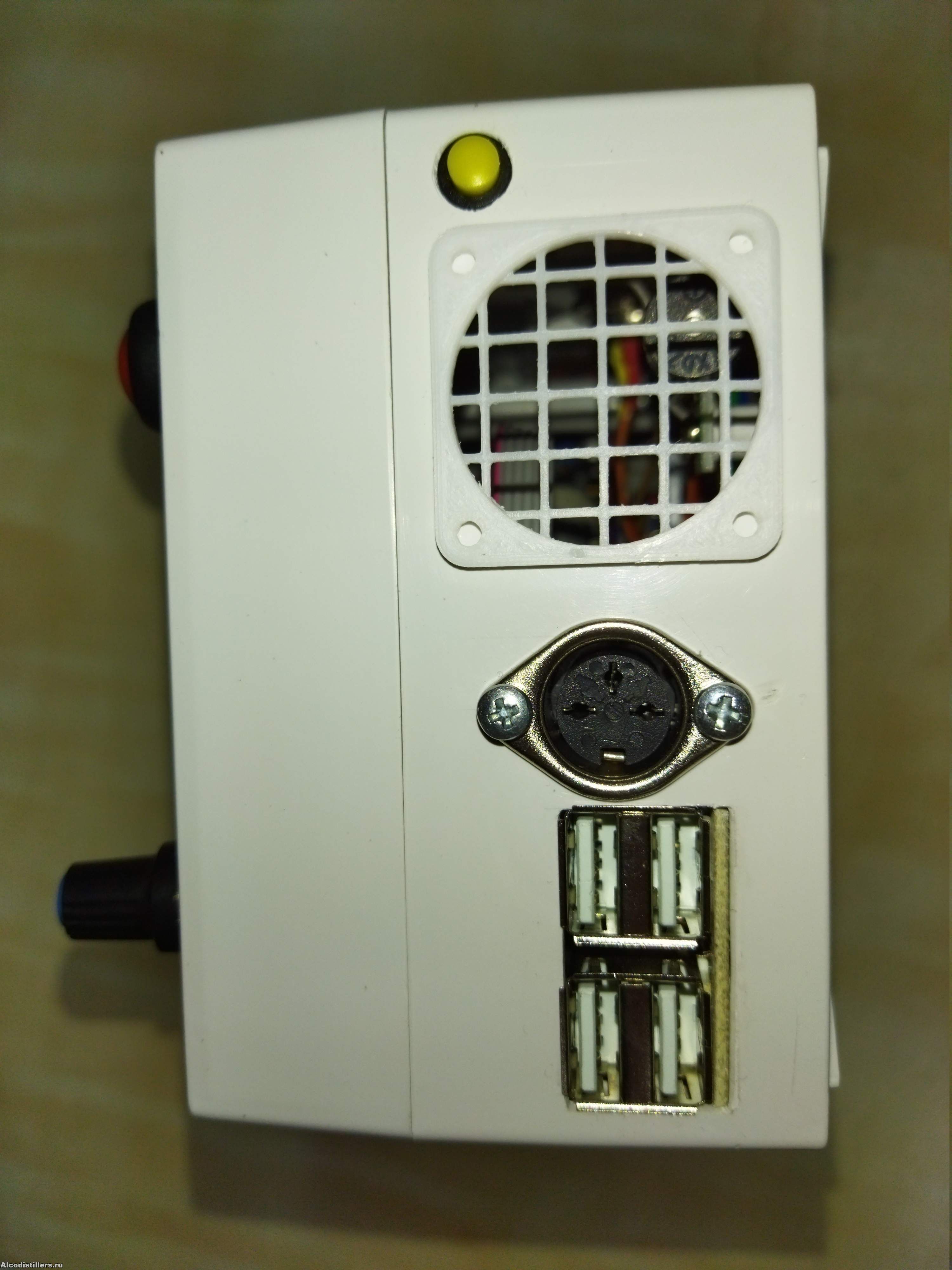

Вид снизу. Вентилятор 50мм, разьем на клапан байпаса (или выход ШИМ на насос). Сигнальный светодиод. Разъем на  шаговый двигатель перистальтического  насоса и выключатель его принудительного отключения. Разьем RJ11 Сервопривод - стол разбора, Разьемы USB на датчики температуры.

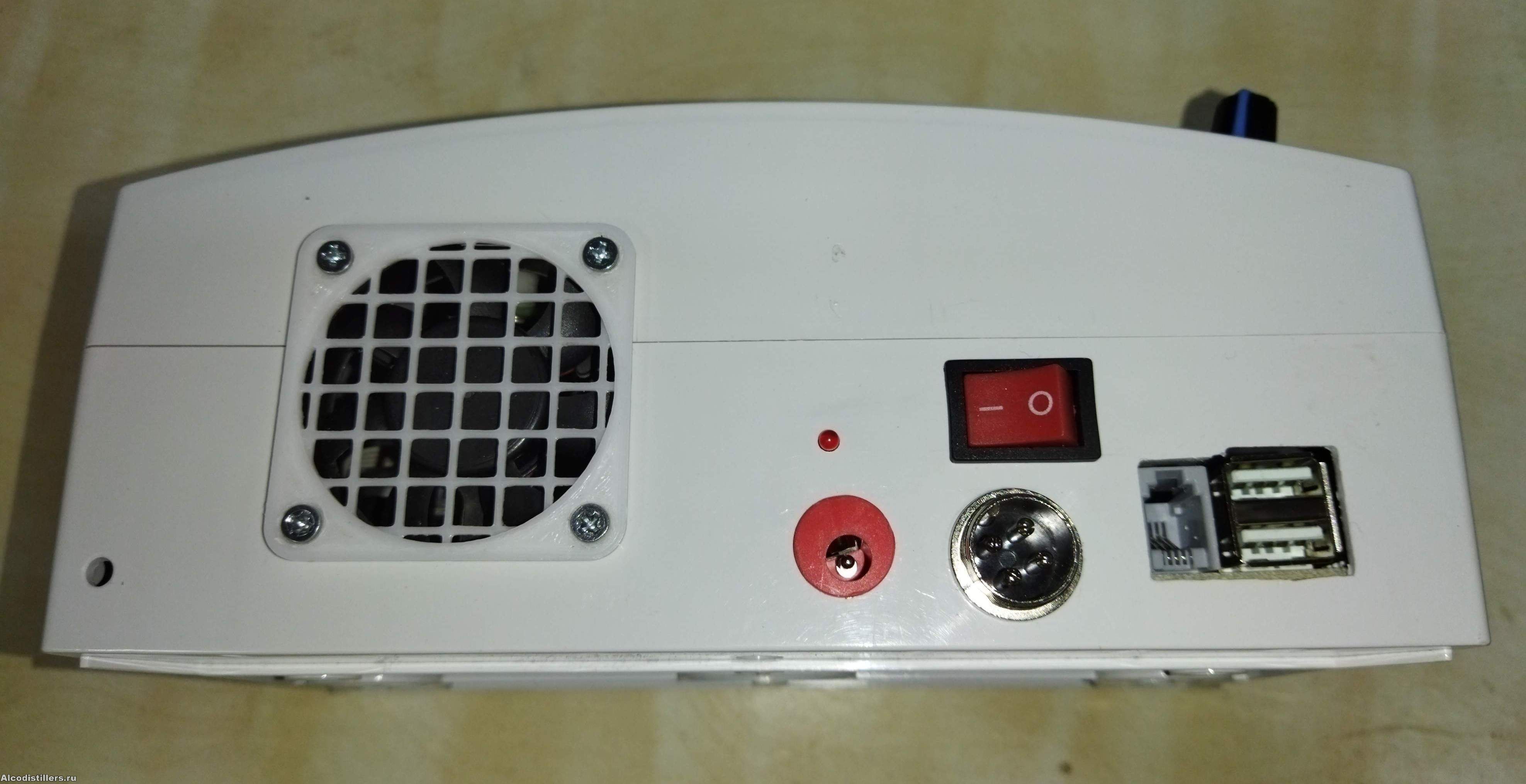

Вид справа. Разьемы USB на датчики температуры, Разъем 3PIN на датчик потока, Вентиляционное отверстие, кнопка принудительного отключения биппера.

Вид сверху

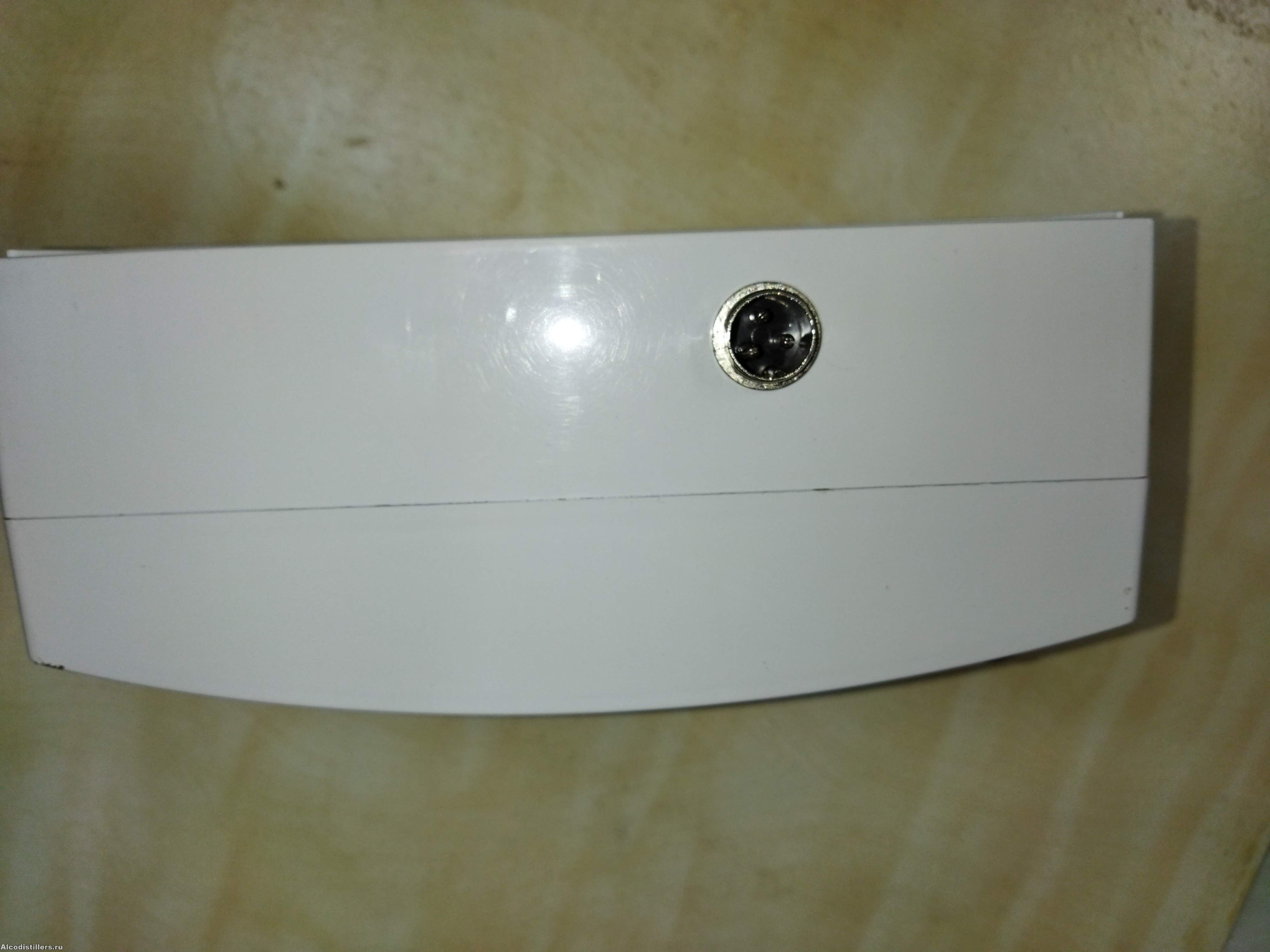

Разьем датчика флегмы. 3PIN

Почти все разьемы имеют разный форм-фактор.  Была задача разместить все выходы на боковых сторонах и внизу, чтобы исключить попадание жидкости во во внутрь.

  • 00008a.jpg
    size: 181.91Кб type: jpg
  • 00012a.jpg
    size: 186.3Кб type: jpg
  • 00008a.jpg
    size: 181.91Кб type: jpg
  • 00012a.jpg
    size: 186.3Кб type: jpg
  • 0009.jpg
    size: 394.24Кб type: jpg
  • 00009.jpg
    size: 272.24Кб type: jpg
  • 00012.jpg
    size: 270.84Кб type: jpg
  • 0009.jpg
    size: 394.24Кб type: jpg
  • 0010.jpg
    size: 257.39Кб type: jpg
  • 00045a.jpg
    size: 195.68Кб type: jpg
  • 00015a.jpg
    size: 215.08Кб type: jpg
Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).  1,5" (царги 60+70+80)  СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, Автономное охлаждение.
SLOG, al, TGV, avk676, st, dmytry, Четланин

13 Ответ от Danil

  • Danil
  • Danil
  • Stargazer
  • На форуме

Re: РК на клампах. Модернизация до ...

Хоттабыч ©:

Под два блока.

А чего в один не собрать? Помех боишься?

Homo est mundi pars

14 Ответ от Хоттабыч

  • Хоттабыч
  • Хоттабыч
  • Винокур
  • Неактивен

Re: РК на клампах. Модернизация до ...

Нет. Уже делал - корпусе ПК Слишком громоздко получается. И проводов много тянуть. Конкретная паутина. Этот вешается на доохладитель или на колонну все датчики и  исполнители рядом. На коротких хвостах.
Если нужно  - быстро отстегнул и к компьютеру.  И в силовом больше возможностей для маневра.
К тому же к силовому и колонне могу подключить TM WEB в течении пары минут. Ничего не переделывая.
Как-то так.

Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).  1,5" (царги 60+70+80)  СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, Автономное охлаждение.

15 Ответ от Danil

  • Danil
  • Danil
  • Stargazer
  • На форуме

Re: РК на клампах. Модернизация до ...

Хоттабыч, ну, тут кому как удобней. У меня тмас, регулятор и управление насосом в щитке на 12 мест собраны.

Homo est mundi pars
