Тема: Моя первая РК колонна с наклонным дефлегматором
Добрый день уважаемые винокуры. Думаю что и я созрел для создания своей РК.
На форум попал где-то с полгода назад, после приобретения своего первого самогонного аппарата. Покупал аппарат для самостоятельного производства алкоголя, поскольку то что в магазинах перестало меня устраивать. И надо сказать, увлекло меня это дело, в смысле производство, не употребление.
. Потихоньку читал форум, собирал информацию.
На данный момент, появилось много свободного времени, решил заняться вплотную своим новым увлечением. Вот уже неделю очень плотно "курю" форум. В голове что-то выстраивается в правильный порядок, на мой взгляд, что-то еще находится в "кашеобразном состоянии". Но чувствую что надо собирать, иначе путаницы будет еще больше... без практики, так сказать.
Посему, выкладываю подробный отчет с ссылками на цены и фото процесса создания. Итак:
В качестве нагревателя думаю использовать ТЭН на 2 КВт, куб думаю литров 20, колонна, из-за ограниченности высоты потолка (2.3м), планирую где-то 1.7м. Диаметр медной трубы на царгу и димрот - 35мм.
Совсем не имею опыта в работе с БК и РК, потому буду собирать по чужому примеру, а именно за основу возьму вот этот чертеж и эскиз:
Дефлегматор буду делать под наклоном, как на эскизе, остальное по чертежу. В принципе, пока более или менее мне ясны мои дальнейшие шаги по пайке колонны, по выбору куба. По ТЭНу, сопутствующего оборудования к нему и т.п. - пока не забиваю себе голову. Всему свое время, дойду и до этого.
ПРИОБРЕТЕНО:
Расходные материалы:
Газовая горелка - 265 руб.
Балончик с газом (2шт) - 116 руб.
Олово Sn97Cu3 прв "Cu-Rotin3" (2.0мм), Припой для фитингов олово-медь, катушка 100гр - 620 руб.
Solder grease, Паста паяльная для пайки меди и медных сплавов, 50гр - 470 руб.
Силиконовый герметик для аквариумов Penosil AQ бесцветный - 483 руб.
Ортофосфорная кислота техническая 22мл с кисточкой, Флюс - 110 руб.
Щетка спиральная для пайки труб - 160 руб.
Теплоотражатель материал порилекс НПЗ ПП (2 кв. м.) - 220 руб.
Стекловата - уже была.
Хомуты для крепления теплоизоляции колонны - уже были.
Колонна:
Переходник на игольчатый кран с 1/4 резьбы на 3/8 резьбы - 20 руб.
Кран CONCORDE KI14-BVG - 295 руб.
Переходник байонет на шланг 8мм - 110руб.
Заглушка медная под пайку 35 SANHA (1шт) - 229 руб.
Двухраструбная редукционная муфта под пайку 15x10 SANHA (2шт) - 145 руб.
Отвод медный под пайку 35/90 двухраструбный SANHA (2 шт) - 735 руб.
Тройник медный под пайку SANHA - 571 руб.
Медная трубка d10 мм, стенка=1,0 мм, Wieland SANCO неотожженная (1м) - 306 руб.
Медная труба Wieland SANCO d=15 мм, стенка=1,0 мм, неотожженная (1м) - 436 руб.
Медная труба Wieland SANCO d=35 мм, стенка=1,0 мм, неотожженная (2м) - 2360 руб.
Медная труба Wieland SANCO d=6 мм, стенка=1,0 мм. отожженная (4м) - 796 руб.
Медная труба Wieland SANCO d=8 мм, стенка=1,0 мм, неотожженная (1м) - 253 руб.
Редукционная муфта-вставка под пайку 35x15 наружная/внутренняя SANHA (1 шт) - 255 руб.
Цифровой терморегулятор W1209 -50-100C DC 12В - 218 руб.
Генератор звука со встроенной схемой, HCM1212X, 12 мм - 120 руб.
Утеплитель на колонну вспененный полиэтилен (2м) - 38 руб.
Утеплитель на прямоточный холодильник вспененный полиэтилен (1м) - 13 руб.
Хомут с винтовым креплением 32 - 35 см (2 шт) - 90 руб.
Хомут с винтовым креплением 20 - 24 см (2 шт) - 76 руб.
Болты оцинкованные на хомуты (4 шт) - 47 руб.
Кламп в сборе 1.5 дюйма (2 шт) - 700 руб.
Фланец Кламп под сварку 1.5. дюйма (1 шт) - 80 руб.
Прокладка фторопласт (1 шт) - 45 руб.
Регулятор мощности РМ-2:
Провод ПВС 2х1.5 (5 м) - 124 руб.
Бокс белый 2-9 модулей фирма ИЕК (1 шт) - 267 руб.
Автомат С25 на 25 А ВА47-29 (1 шт) - 112 руб.
Термопаста Gembirt FreeZzz GF-01-1.5P 1.5г (1 шт) - 81 руб.
Система охлаждения процессора S1151/1155/1156 Deepcool CK-1150B 2200rpm (1 шт) - 282 руб.
Регулятор - стабилизатор мощности РМ-2м (1 шт) - 1341 руб.
Доукомплектация РМ-2 ,кнопка (1 шт) - 106 руб.
Симистор BTA 41 600B 7SAGH VU PHL 7S-833 (1 шт) - 192 руб.
Доставка РМ, кнопки и семистра в РФ - 417 руб.
Розетка штепсельная (1 шт) - 93 руб.
Вилка штепсельная (2 шт) - 166 руб.
Клема WACO три контакта (5 шт) - 182 руб.
Водоснабжение колонны:
Полиуретановая трубка высокого давления 6 мм (5 м) - 186 руб. (Aliexpress)
Пневматический переключатель клапан 6 мм (2шт) - 168 руб. (Aliexpress)
Быстросъемы на шланг 6 мм (5шт) - 182 руб. (Aliexpress)
Переходник с резьбы 1/2 на быстросъем 6 мм (2шт) - 265 руб. (Aliexpress)
Куб:
ТЭН на 3 кВт с уже врезанным клампом на 2 дюйма (1 шт) - 1700 руб.
Куб 24 куб. м. (1 шт) - 5800 руб.
+ доставка - 1044 руб.
Буду ОЧЕНЬ благодарен все рекомендациям и советам от любых знающих людей. Очень прошу, если можно, не пишите фразы типа "Читайте форум", "Вам еще рано строить РК", "Изучайте теорию". Поверьте, я все это делаю. И скорее всего, вы даже не представляете сколько, на данным момент, я уделяю всем этому времени... с редкими перерывами на обед и сон ... а так же на поиск, выбор и приобретение комплектующих.
Или, хотя бы, направьте в какой стороне искать или ссылку на нужную тему... если уж прям туплю сильно и без теории не разберусь.
Спасибо за поддержку.
----------------------------------------------------------

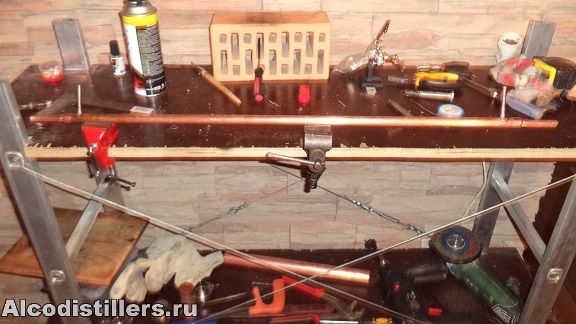

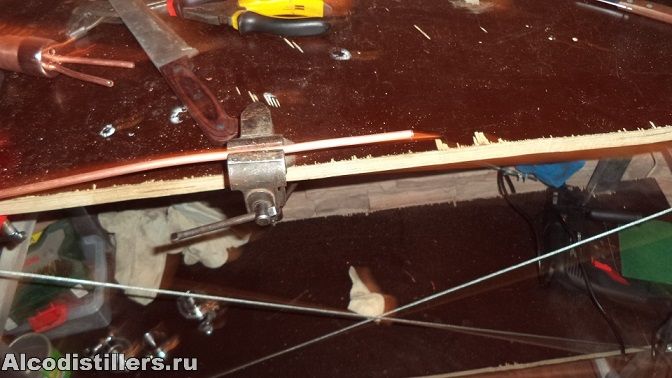

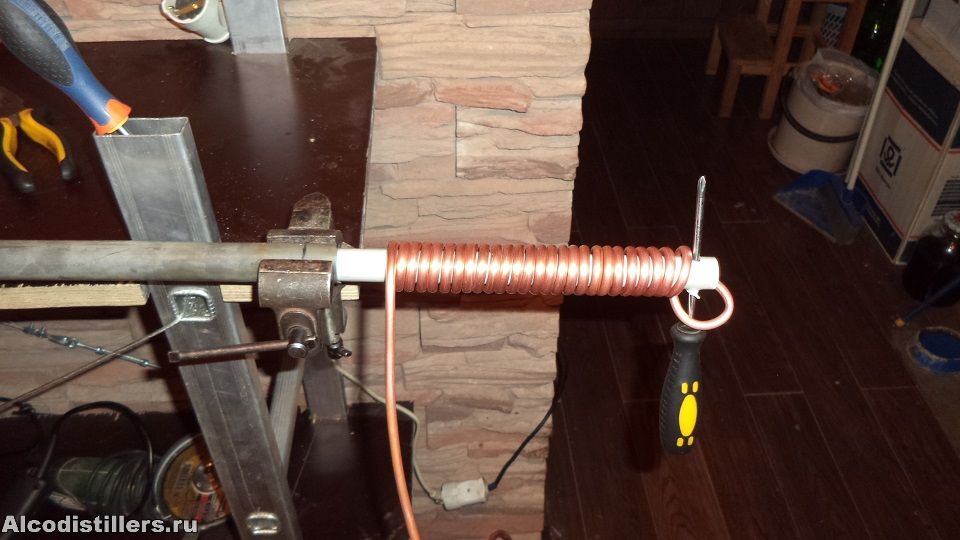

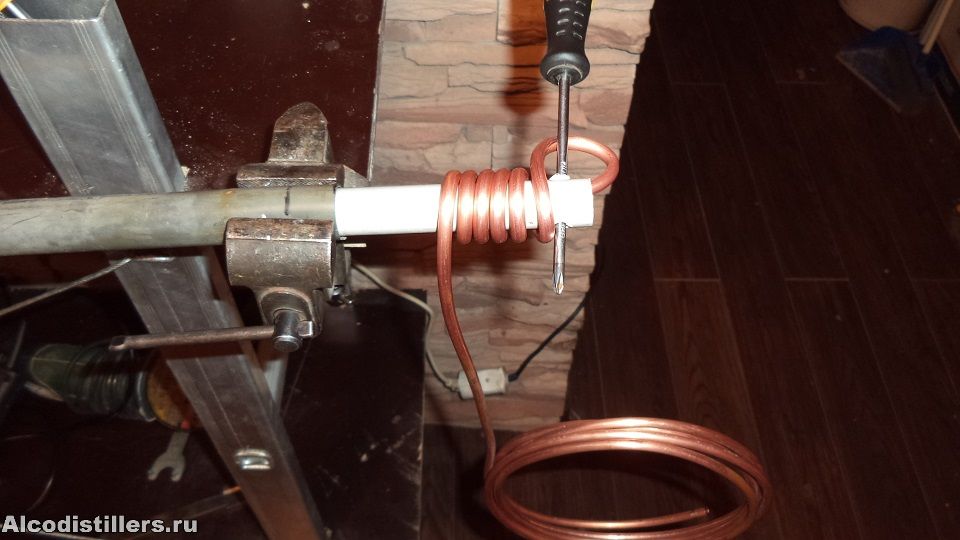

Итак, пришла моя медь, начинаю собирать колонну. Сегодня решил попробовать намотать димрот на трубку 20 мм. Проделал отверстие, для отвертки, отмерил кусок трубки длинной 40 см.

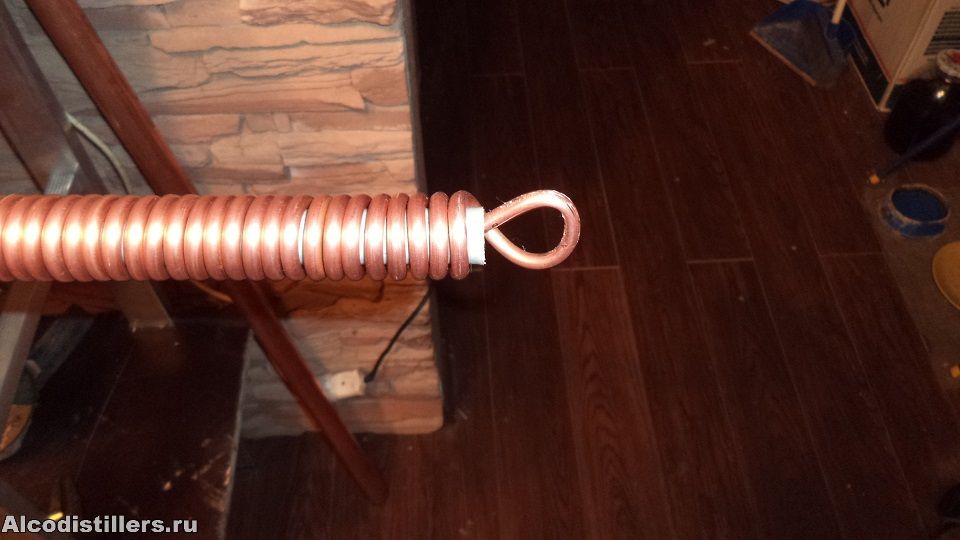

Загнул первую петлю, начал мотать витки. Петля получилась с небольшим заломом, не знаю, критично или нет, но как есть.
Немного кривовато, но думаю для первого раза...

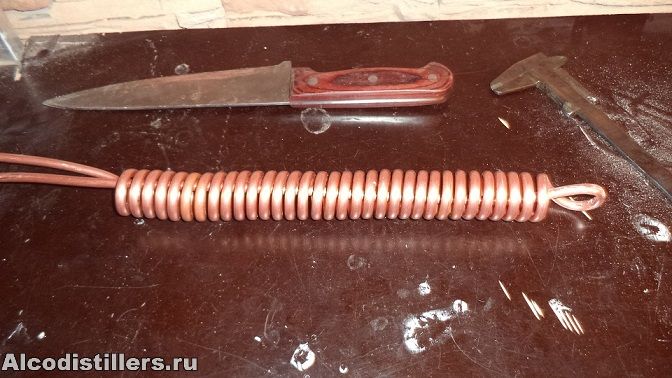

Намотал, снял с трубки.
Дальше начал корректировать первую петлю, чтобы влезала в трубу. Подкорректировал. Затем ножом раздвинул немного витки и исправил, насколько мог, общую кривизну. Вот что получилось.

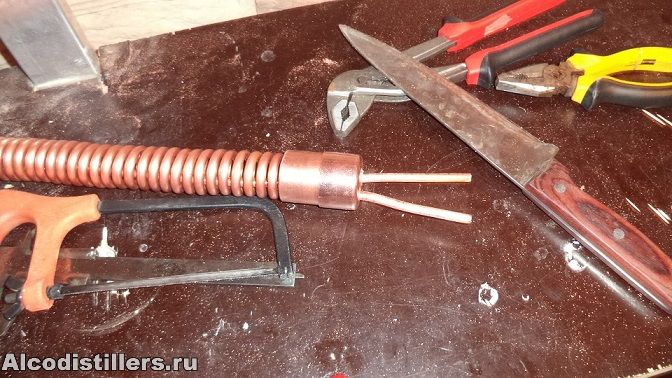

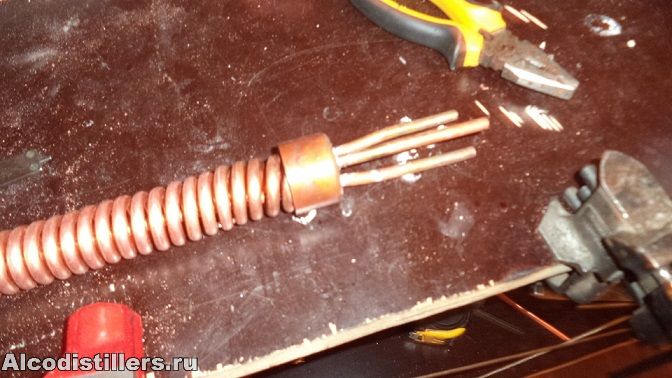

Паяем димрот. Использовал ортофосфорную кислоту техническая и припой олово Sn97Cu3. Немного выгнул концы трубок, чтобы влезли в заглушку.

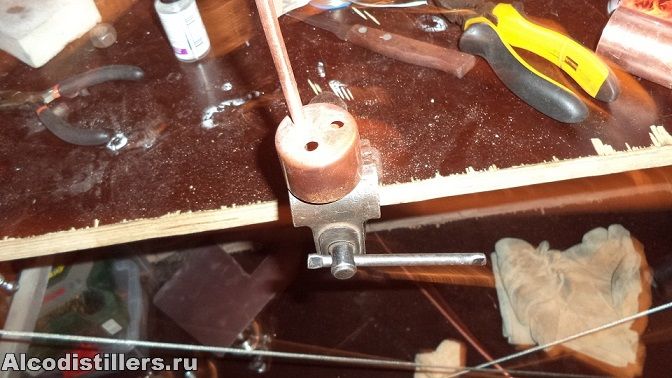

Отрезал кусок, для трубки связи с атмосферой.

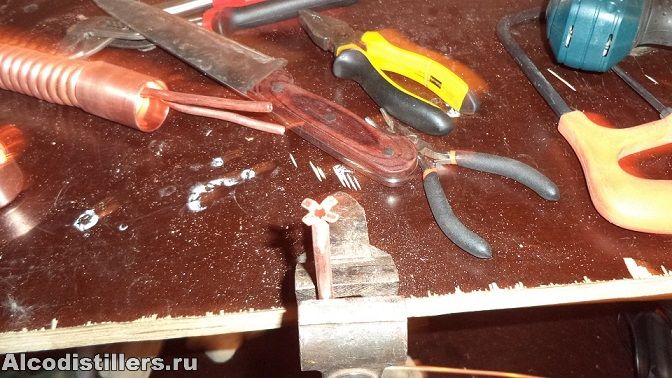

Сделал на конце "розочку".
Зачислил, припаял.
Далее, припаял непосредственно сам димрот. Немного пришлось повозится, приспособиться. ТСА постоянно распаивалась от нагрева. Но смог.

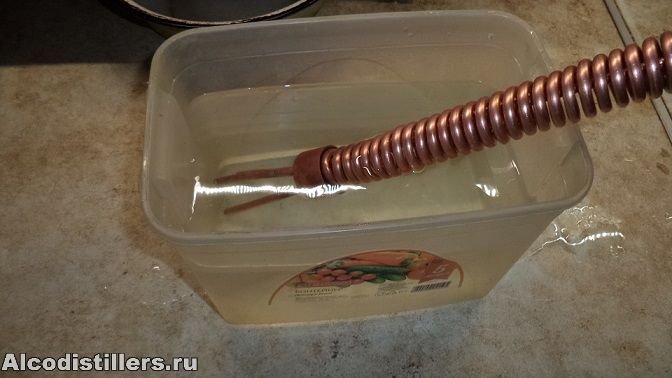

Дальше, в раствор лимонной кислоты, для придания "человеческого вида".
Разгибаем уголок.
Все как и учили - греем над газом и ждем малинового цвета.

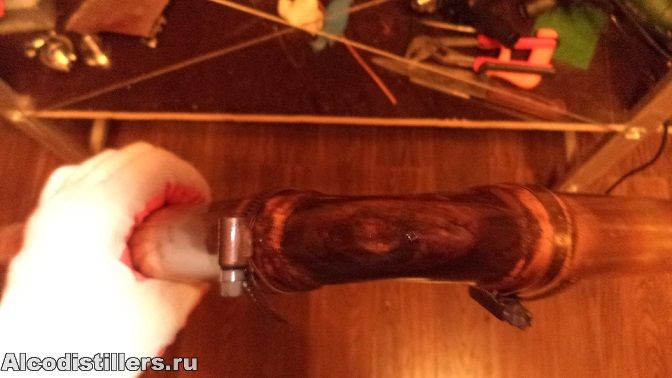

Малинового цвета так и не дождался. Грел дальше газовым балончиком, потом начал гнуть. Разогнул, не без усилий. Но уголок деформировался и сузился, стал немного овальным... даже больше чем немного.
Не знаю, насколько критично... но как мог. Далее, собираем узел отбора из запчастей.
Использую тот же припой и пасту паяльная для пайки меди и медных сплавов Solder grease. Спаял, кроме клампа.

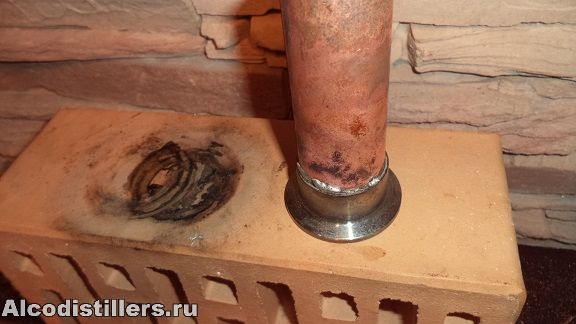

Пробовал использовать ортофосфорную кислоту, припой для медных труб. Олово не затекает. Непосредственно, сам клапм.

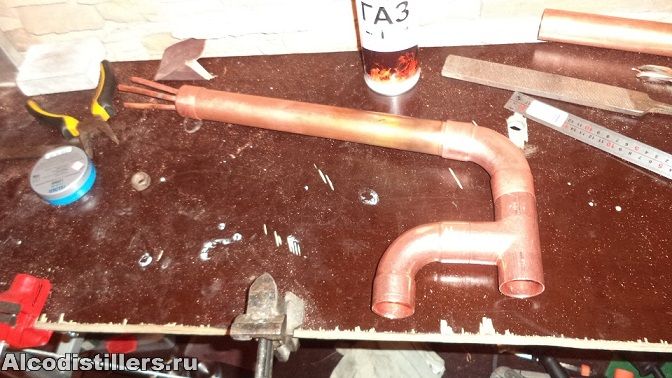

Далее паяю холодильник. И тут очередные грабли с муфтами. Между переходом с мелкого диаметра на крупный идет канавка, которая не дает пройти трубе насквозь. Я так понял особенность всех муфт фирмы SANHA.

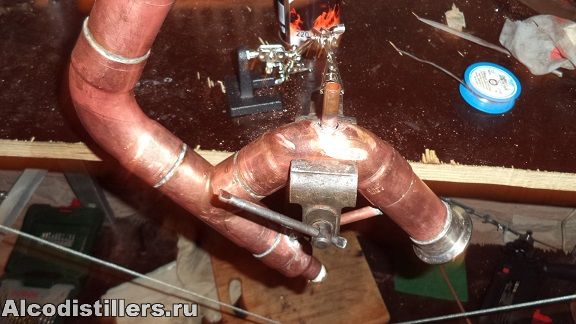

Проточил внутри напильником, пока труба насквозь не влезла. Припаял отводы.
Попробовал руками пошатать - отлломал. Мало олово, снова припаял с большим количеством. Собираем царгу при помощи ортофосфорной кислоты все получилось.
Проверил на протечки, вроде нет, но на всякий случай прошелся еще оловом по краю клампа. Далее собираем узел отбора и припаиваем трубку возврата флегмы.
Набрал водой, проверил на герметичность швов. Пока течь нигде не заметил.
Привариваем остальные трубочки.

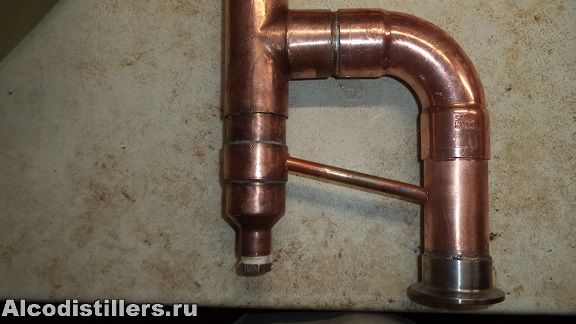

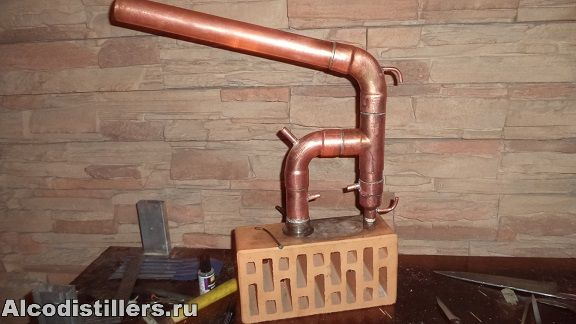

Обрезаем лишнее. Узел отбора готов.

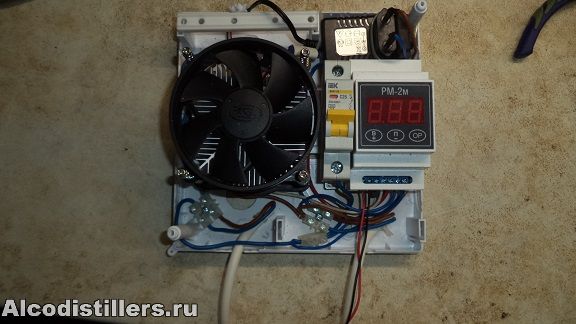

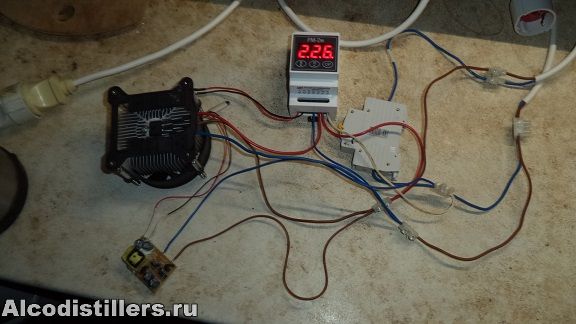

Собираем регулятор напряжения на базе РМ-2м. Соединил по схеме, подключил вентилятор через блок питания от телефонной зарядки. Все заработало, закрутилось.
Затем загрузил все в ящик, удалил лишние соединения и провода... сгорел блок питания вентилятора... не знаю что случилось, просто перестал работать. Поменял на другой и то сжег, но уже по своей вине. В обоих случаях я извлекал плату блока питания из контейнера. Остался последний блок питания, решил не ломать корпус, запихнуть как есть.

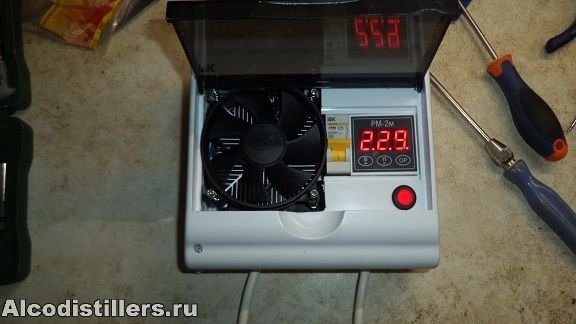

Прикрутил провода входа и выхода, собрал аппарат. Завтра буду разбираться как работает.

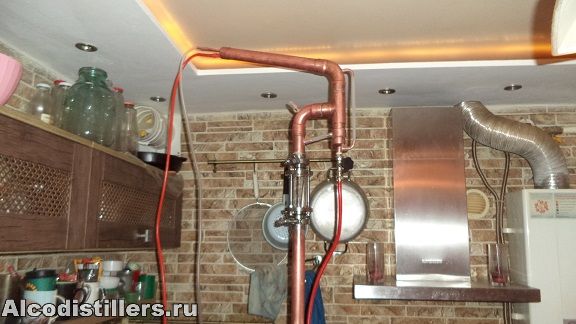

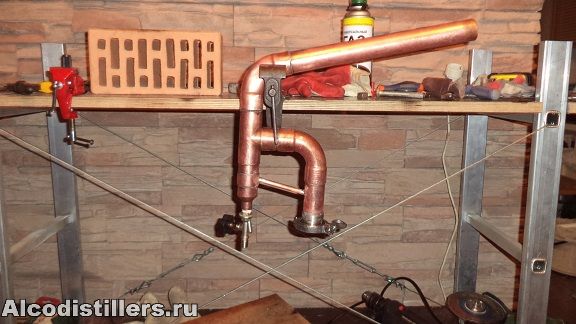

Колонна, в принципе, готова. Осталось утеплить. И еще жду шланги, кран и электронные термометры из Китая. Вчера собрал, сделал пробный пуск на воде, на предмет протечек и т.п. Погонял пару часов, вроде нигде ничего не сопливит. Вот такая колонна получилась.
*04.01.2021 добавлено
Пришли шланги с поднебесной. Подключил воду, утеплил колонну, жду электронику. Аппарат опробован, работает стабильно. В принципе, все готово, дальше только усовершенствования, о которых буду отчитываться в данной теме, как и о предстоящих ректификациях.
