1,576 (2018-10-31 20:21:48 отредактировано )

Re: Регуляторы мощности для ТЭНов

d.styler, khakhel.serg,
РМ3 описание с "2МАГ."
" .... Регулятор не стабилизирует напряжение на выходе."

Donatello пишет:

человек писал, что АЖ 3 рм-2 пользовал...

Ну да, для 3-х фаз.

С уважением, Олег Кузнецов.

1,577

Re: Регуляторы мощности для ТЭНов

Kusnezov Oleg пишет:

" .... Регулятор не стабилизирует напряжение на выходе."

И не должен, для стабилизации нужна катушка, а это дорого, для этого есть стабилизаторы. Если у Вас в сети напряжение с запасом тогда РМ-2 подходит, если нет покупайте тэн мощнее и снова РМ-2.
П.С.: а так да, для промышленных масштабов надо 380 вольт, но мы же не изварщенцы...

Хорошо хоть коровы не летают..

1,578 (2018-10-31 21:31:39 отредактировано )

Re: Регуляторы мощности для ТЭНов

Вроде же есть РМ-3, как раз для 380. Только ценник не гуманный.

УПД: я тут не первый такой умник :-/

Бк 28/350 (750)
Рк 28/850 (1600)
Бк 54/750

1,579

Re: Регуляторы мощности для ТЭНов

Иван пишет:

АЦП ADS1115 4 канала

4 канала

Так, на всякий случай, "4 канала" - это встроенный мультиплексор.
Одновременно можно использовать только одну комбинацию.

В этом смысле, Ардуино Pro Mini - 8 канальный АЦП (хреновый).

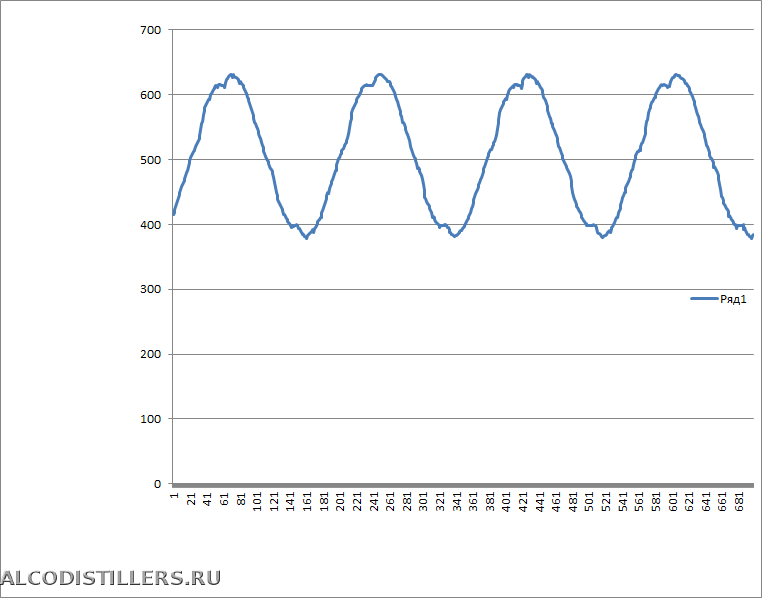

  • multy.png
    size: 84.45Кб type: png
С уважением, Олег Кузнецов.

1,580

Re: Регуляторы мощности для ТЭНов

Kusnezov Oleg, это вряд ли подойдет для регулирования ТЭНов... но сигнал можно конечно снять для pid регулирования.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Но это еще не говорит о том, что люди готовы разорваться для вас на части.  Персональные консультации через приват не делаю!  Пишите свои вопросы на форуме в соответствующих темах и будет всем счастье!

1,581

Re: Регуляторы мощности для ТЭНов

Иван, не понял... вообще...

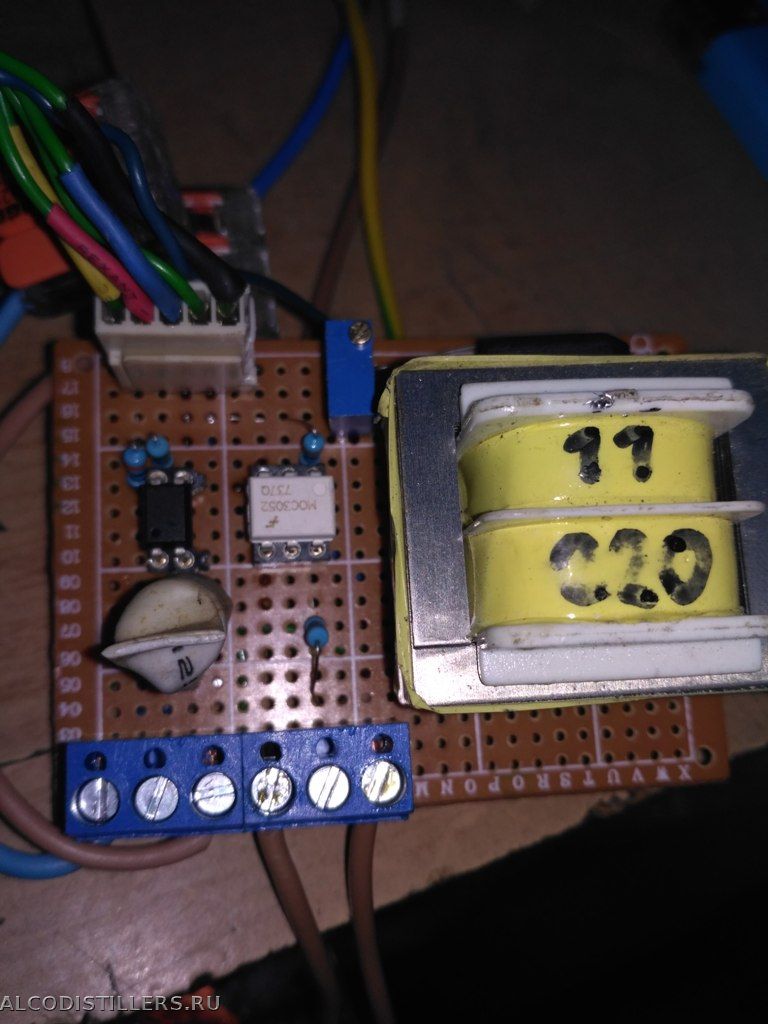

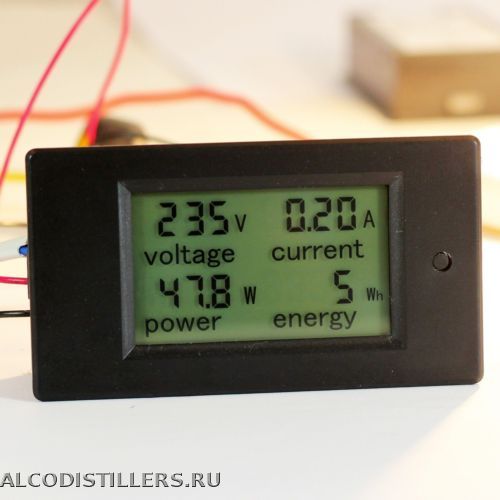

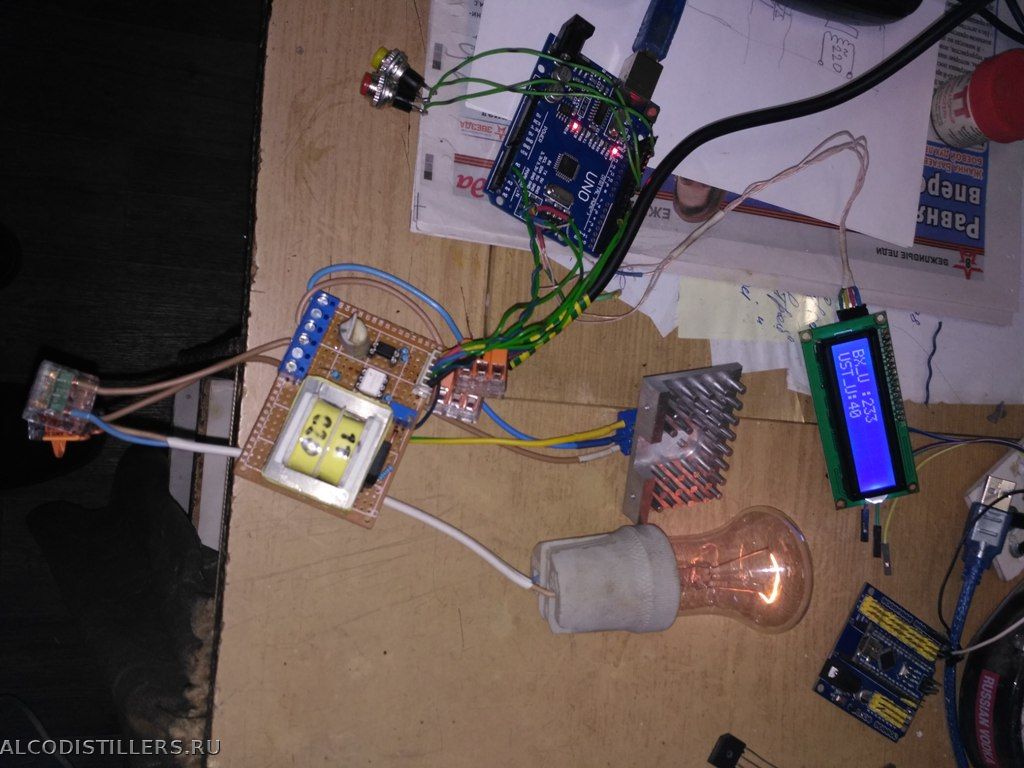

Я давно на АЦП ADS1115 смотрю - как вариант для трехфазного регулятора блок-ТЭНов. Высокая разрядность (точность), встроенные мультиплексор и ИОН, низкая цена.
Алгоритм простой:
на низкой мощности - измеряем напряжение на 1 фазе, передаем ардуино по I2C, реле фазы 2 и 3 отключено, ардуино регулирует (стабилизирует) напряжение на фазе 1,
на средней мощности - измеряем напряжение на 1 и 2 фазе, передаем ардуино по I2C, реле фазы 2 - включено, 3 отключено, ардуино регулирует напряжение на фазе 1 и стабилизирует сумму напряжений на фазе 1 и 2.
на большой мощности - измеряем напряжение на 1, 2 и 3 фазе, передаем ардуино по I2C, реле фазы 2 и 3  - включено, ардуино регулирует напряжение на фазе 1 и стабилизирует сумму всех напряжений.

В электронике не понимаю, но, исходя из здравого смысла, вижу несколько проблем... пока оставлю при себе. АЦП уже получил - надо пробовать.

  • Схема.png
    size: 77.32Кб type: png
С уважением, Олег Кузнецов.

1,582

Re: Регуляторы мощности для ТЭНов

Kusnezov Oleg, да я тоже электроник тот еще, но блок-схема правильная. Просто у него чувствительность достаточно высокая, надо все делать по правилам чуть ли не ВЧ схем... он реально все ловит, но что радует, шум у него маленький в сравнение с атмегой.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Но это еще не говорит о том, что люди готовы разорваться для вас на части.  Персональные консультации через приват не делаю!  Пишите свои вопросы на форуме в соответствующих темах и будет всем счастье!

1,583

Re: Регуляторы мощности для ТЭНов

Kusnezov Oleg пишет:

на АЦП ADS1115 смотрю - как вариант для трехфазного регулятора блок-ТЭНов. Высокая разрядность (точность), встроенные мультиплексор и ИОН, низкая цена.

Не подойдёт.
Ведро, не ложка, дёгтя имеет место быть.
"Programmable Data Rate: 8 SPS to 860 SPS"
От 8 до 860 измерений в секунду.
Даже у ардуины до 15.000 в секунду по даташиту.
Для измерения резаных синусоид не подойдет совсем никак.

РК 35х1400

1,584 (2018-12-26 18:36:40 отредактировано )

Re: Регуляторы мощности для ТЭНов

kvic, это правда. Но мне резанная синусоида совсем не интересна. Я, если помнишь, с целыми полупериодами забавляюсь. Хотя, правда в том, что и амплитуду измерять с такой скоростью ...  :\'(

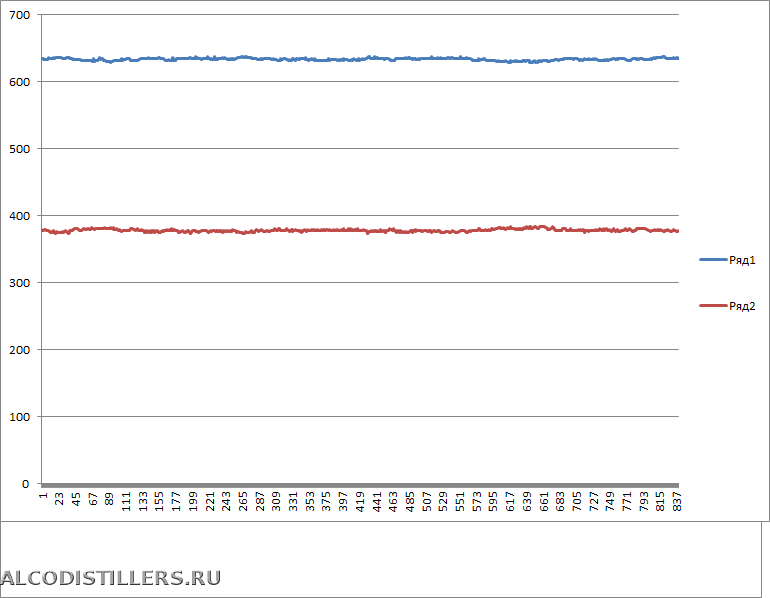

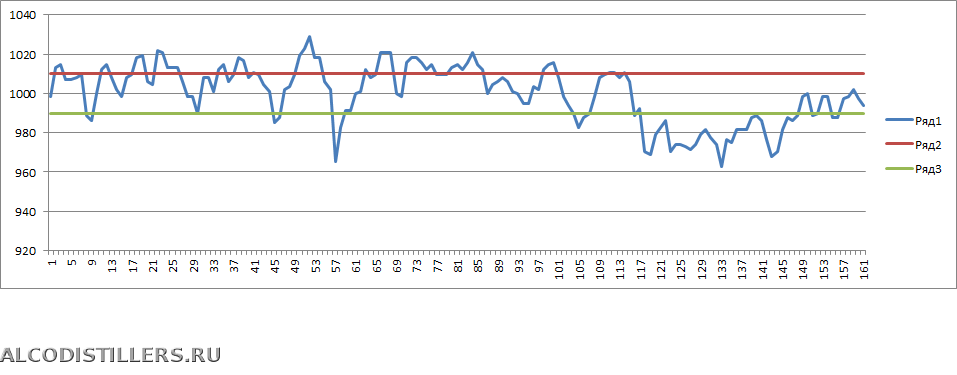

Если период регулирования Брезенхема, например,4 секунды, то мне мне за это время надо будет три раза, на трех фазах, поймать максимум. То есть, в лучшем случае, 1147 измерений на 133 полупериодах. Какая вероятность. что ошибка (промахнулся мимо максимума) превысит 0,5%? Хрен его знает... Зависит, в том числе, от фактического соотношения частоты тока и частоты измерений.

kvic пишет:

Не подойдёт.

Согласен.

С уважением, Олег Кузнецов.

1,585

Re: Регуляторы мощности для ТЭНов

Kusnezov Oleg, думается Брезенхема тоже лучше считать интегрируя.
Так, для самоуспокоения.
Ибо хз, что там в сети (форма).

Kusnezov Oleg пишет:

резанная синусоида совсем не интересна

РК 35х1400

1,586

Re: Регуляторы мощности для ТЭНов

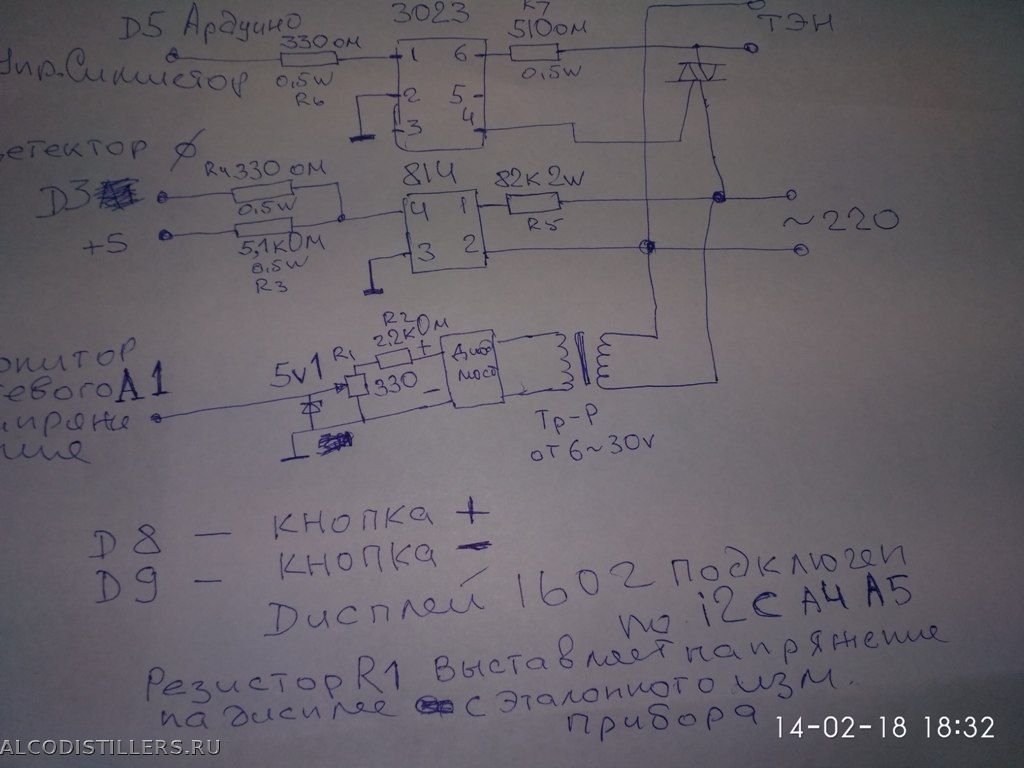

Коллеги, а не подскажите, какая роль диода D1 в схеме РМ2?

  • изм напр.png
    size: 192.12Кб type: png
С уважением, Олег Кузнецов.

1,587 (2019-02-20 20:12:01 отредактировано geha69)

Re: Регуляторы мощности для ТЭНов

это не схема РМ-2.
это человен на друром контролере делает
подтягивает напругу под нужный уровень

Алкоголь не решает проблем, он их усугубляет и отодвигает.

1,588 (2019-02-20 20:21:33 отредактировано )

Re: Регуляторы мощности для ТЭНов

geha69, ну да ошибся, имел ввиду в этой схеме, кстати в РМ2 разве не такая же в части диодов D1,D2 ?

geha69, спасибо за оперативный ответ. Правда я из него ничего не понял, но это по-видимому сугубо мои проблемы. *DRINK*

С уважением, Олег Кузнецов.

1,589 (2019-02-20 21:32:34 отредактировано geha69)

Re: Регуляторы мощности для ТЭНов

у меня инет тупит цельно тянутый.поэтому медленно отвечаю.

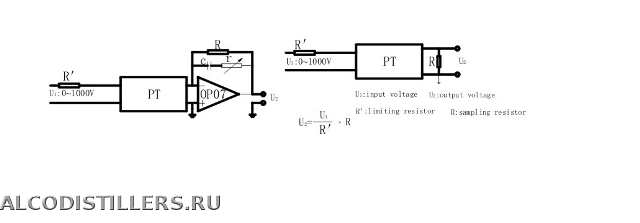

вот цепь которая снимает напряжение

  • РМ-2.png
    size: 181.92Кб type: png
  • РМ-2.jpg
    size: 136.15Кб type: jpg
Алкоголь не решает проблем, он их усугубляет и отодвигает.

1,590

Re: Регуляторы мощности для ТЭНов

geha69 пишет:

вот цепь которая снимает напряжение

geha69, эта цепь измеряет сетевое напряжение, а есть ещё R5 и R8, за что они отвечают? Мне как то не очень понятна схемотехника этого регулятора.

1,591 (2019-02-21 13:00:00 отредактировано )

Re: Регуляторы мощности для ТЭНов

R5-R8 скорее всего определяют наличие нагрузки и выходное напряжение.

Четланин пишет:

Мне как то не очень понятна схемотехника этого регулятора.

но однако РМ-2 работает с положительными отзывами.

Алкоголь не решает проблем, он их усугубляет и отодвигает.

1,592

Re: Регуляторы мощности для ТЭНов

Kusnezov Oleg пишет:

Коллеги, а не подскажите, какая роль диода D1 в схеме

если вопрос ещё актуален то диод ограничивает амплитуду положительного импульса с резистора R12 до напряжения +3,3+0,6=+3,9в(грубо говоря до напряжения источника питания). D2 соответственно до 0+(-0,6)=-0,6в т.е. защита входа AC_IN от перенапряжения.
В схеме РМ2 в посте geha69 диоды выполняют другую роль, это источник питания для контроллера.

1,593

Re: Регуляторы мощности для ТЭНов

Коллеги, помогите советом.
Колхозю внешний ИОН к АЦП Ардуины. Хотел  поставить два
TL431AILP последовательно, и задумался...

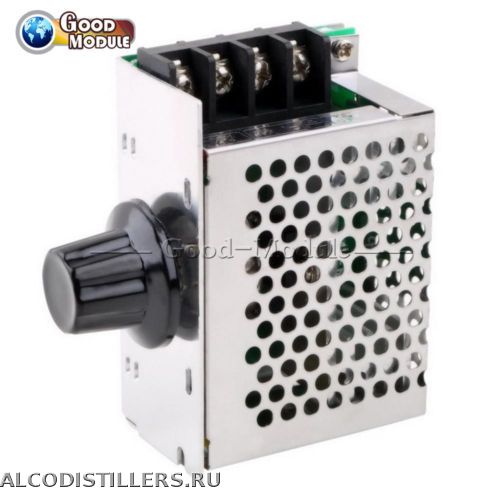

Это получается, надо гарантировано больше 5 вольт на ИОН подавать, а у меня питание вот на таких хреньках по пол доллара. 800 мА.

Гарантии "не меньше"  5в, как я понимаю, нет
Т.е. опорное напряжение должно быть ниже 5в. А сколько, оптимально? Чтобы и точность не терять?

Тимош, kvic, как думаете?

  • SM.png
    size: 111.42Кб type: png
С уважением, Олег Кузнецов.

1,594 (2019-03-03 14:24:32 отредактировано kvic)

Re: Регуляторы мощности для ТЭНов

Kusnezov Oleg, я подаю в своём "изделии"(не опубликовано, если что) 2,5 вольта.
Исходя из простоты включения.
Примерно так:

А диапазон укладываю входным делителем.

Kusnezov Oleg пишет:

два
TL431AILP последовательно

Думаю не стОит.
Фигня скорее всего получится.

  • TL431.JPG
    size: 33.23Кб type: JPG
РК 35х1400

1,595

Re: Регуляторы мощности для ТЭНов

kvic, но, получается, одним движением, ты максимальную точность в два раза уменьшаешь... Ну ладно, ОК. А резистор, перед AREF, каким номиналом поставил? Правильно я понимаю, что он - плечо делителя с внутренним 32К?

С уважением, Олег Кузнецов.

1,596 (2019-03-03 14:39:17 отредактировано kvic)

Re: Регуляторы мощности для ТЭНов

Kusnezov Oleg пишет:

перед AREF, каким номиналом поставил

Никаким, 2.5 вольта напрямую туда идёт.
Не нужен там резистор.
По сбросу ардуина опорное напряжение хочет с этой ноги.
Чистый вход.
И конденсатор тоже не нужен, если что.
От конденсатора TL-ка самовозбуждается и выдает жуткий ужас.

Kusnezov Oleg пишет:

максимальную точность в два раза уменьшаешь

Э-э-э, почему ?
Эти 2.5 вольта также будут разделены на 1024 уровня.
Останется только привести входной сигнал к опорному.
Так, чтобы максимум на входе, после входного делителя, не вылез за эти 2.5 вольта.

РК 35х1400

1,597

Re: Регуляторы мощности для ТЭНов

kvic, да я мельком начитался, типа такого
"Внимание
Внешнее напряжение рекомендуется подключать к выводу AREF через резистор 5 кОм.
Таким образом уменьшается риск повреждения микросхемы Atmega если настройки analogReference не совпадают с возможностями платформы. Однако при этом произойдет небольшая просадка напряжения, вследствие того, что имеется встроенный резистор 32 кОм, подключенный к выводу AREF. В этом случае оба резистора работают как делитель напряжения."

Не разобрался - буду разбираться...

С уважением, Олег Кузнецов.

1,598

Re: Регуляторы мощности для ТЭНов

Kusnezov Oleg, если не переключать ИОНы, ничего не случится и без резистора.

РК 35х1400

1,599 (2019-03-03 15:09:32 отредактировано Kusnezov Oleg)

Re: Регуляторы мощности для ТЭНов

kvic пишет:

Э-э-э, почему ?

Я спорить не хочу (и не могу  :), знаний очень мало ) просто свою, логику расскажу.
Изменение напряжения в сети на 1 вольт (UPD  интереснее на 0,1 В) приведет к изменению измеряемого напряжения на Х милливольт при опорном 2,5В и на 2Х милливольт -  при опорном напряжении 5В.

С уважением, Олег Кузнецов.

1,600 (2019-03-03 15:26:59 отредактировано kvic)

Re: Регуляторы мощности для ТЭНов

Kusnezov Oleg пишет:

Изменение напряжения в сети на 1 вольт (UPD  интереснее на 0,1 В) приведет к изменению измеряемого напряжения на Х милливольт при опорном 2,5В и на 2Х милливольт -  при опорном напряжении 5В.

А толку то.
Мы же нарезаем что 5 вольт, что 2.5 вольта на 1024 кусочка (разрядность АЦП).
Пятивольтовые кусочки будут в два раза больше двухсполовинойвольтовых.
Этот кусочек и есть точность измерения.
Точность можно увеличить либо увеличением разрядности АЦП (кусочки мельче),
либо программно, обрабатывая множество данных, но не один отсчет.

РК 35х1400
