1 (2019-09-20 04:48:06 отредактировано )

Тема: Стабилизатор мощности на бытовом электрическом счетчике

К  сожалению, а может к счастью выгорел контакт на  много тарифном счетчике. Счетчик заменили, сгоревший я забрал на работу на опыты. При дальнейшем рассмотрении было установлено, что счетчик кроме счета вытаскивания из моего кармана денег, считает мгновенную мощность, напряжение, ток, косинус, и частоту. Стабилизаторы напряжения и тока я делал более простыми методами, поэтому меня заинтересовала только мощность, ну и еще возможность обнулять накопленные данные. Так, как счетчик имел оптическую головку для считывания, оставалось только сделать такую же и прикрутить к COM порту. Для опытов есть такая софтина  AdminTools с помощью  ее были определены  команды на чтение мощности и обнуление накопленных данных. Осталось только загнать в контроллер. Контроллер собран на базе PIC628A для регулировки я использовал энкодер с внешним кольцом,  которое работает как кнопки, вправо смена режимов, влево обнуление данных. Сам энкодер прибавляет или вычитает периоды для регулировки симистором BTA 40-800. Всего периодов около  350 поэтому каждый прибавляет или убавляет около 0,7 вольта в среднем.   Режима два, ручной и автоматический. Алгоритм простой, при ручном режиме выставляется необходимая мощность по дисплею электросчетчика, при включении автоматического режима, значение сохраняется в EEPROM и далее каждые полсекунды считывается значение мощности полученное из электросчетчика с сохраненным значением. Если значения не совпадают подстраивается на один шаг в ту или другую сторону.   При автоматической регулировке значение мощности изменяется на 3-4 процента, из за задержки чтения и подстройки, но всегда в обе стороны симметрично, поэтому общая стабильность высокая.
Вопрос для чего стабилизатор мощности когда есть недорогие стабилизаторы напряжения и тока. Во первых жалко выбрасывать электросчетчик, ва во вторых можно например на куб поставить 2 или более тэнов и при сгорании одного нагрузку на себя возьмет другой или другие. Ни стабилизатор напряжения ни стабилизатор тока на такое не способны.

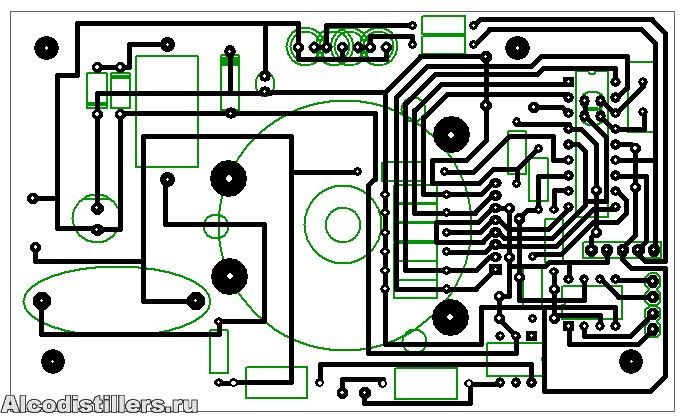

А, еще печатка

Код для контроллера:

/*

 * Project name:
     RegPower (Стабилизированный регулятор мощности на CE102M)
 * Copyright:
     (c) Волков Александр, 2018.
 * RegPower configuration:
     MCU:             PIC16F628A
     Oscillator:      HS, 20.0000 MHz
     SW:              mikroC v6.2.1.0
 * NOTES:   Переменные массивы работают только в первом или втором банке




 void Init();


//const char OutUart[]="\xAF\x3F\x21\x8D\x0A\x0\x0\x0\x0\x0\x0\x0\x0\x0\x0\x0\x0\x0\x0\x0\x0\x06\x30\x35\xB1\x8D\x0A\x0\x0\x0\x0\x0\x0\x0\x0\x0\x0\x0\x0\x0\x0\x81\xD2\xB1\x82\x56\xCF\xCC\xD4\x41\x28\xA9\x03\x5F\x0\x0\x0\x0\x0\x0\x0\x81\xD2\xB1\x82\xC3\x55\xD2\xD2\xC5\x28\xA9\x03\x5A\x0\x0\x0\x0\x0\x0\x0\x81\xD2\xB1\x82\x50\xCF\xD7\xC5\x50\x28\xA9\x03\xE4\x0\x0\x0\x0\x0\x0\x0\x81\x42\x30\x03\xF5";
  const char OutUart0[]="\xAF\x3F\x21\x8D\x0A";// Запрос модели
  const char OutUart1[]="\x06\x30\x35\xB1\x8D\x0A";
  const char OutUart2[]="\x81\xD2\xB1\x82\x50\xCF\xD7\xC5\x50\x28\xA9\x03\xE4";// Запрос мощности
  const char OutUart3[]="\x81\x50\xB1\x82\x28\x33\xB1\xB4\xB1\x35\x39\xB2\x36\xA9\x03\xF6";//запрос пароля
  const char OutUart4[]="\x81\xD7\xB1\x82\xC5\x4E\xC3\xCC\xD2\x28\x30\xB1\x30\x35\x35\x36\x30\x39\x36\x33\x35\xB1\xB2\xB1\x35\xA9\x03\x53";// Обнуление
  const char OutUart5[]="\x81\x42\x30\x03\xF5";

  unsigned PowerNagr; //Мощность нагрузки
  unsigned PowerStab; //Мощность стабилизации
  char ModeStab;//Режим стабилизаци (0-нет стабилизации, 1-по мощности)


  char InUartVolt;
  unsigned InUartCurre;
  unsigned InUartPower;

  char CountBait; // Счетчик байт
  char InUsBait; //Принимаемый байт с порта

  char FEncod;//Флаг состояния энкодера
 char FMode;//Флаг режима (0-кнопка нажата, 1-кнопка отпущена, 2-Запись в память
  char FUsWr;// Флаг выдачи данных в порт (0-запрс данных, 1-обнуление данных)
  char FWrEEpr;//Флаг записи EEprom


  char SchUsWr;// Счетчик выдачи данных в порт

   char cir;

  char ValCorr; //Значение коррекции мощности
  char MaxCikl; //Максимальное количество сетьевых периодов
  unsigned  SchEncod; // Счетчик енкодера
  unsigned  SchTmr1; // Счетчик импульсов таймера
  unsigned CountImp;//Количество импульсов таймера за полупериод сетьевого напряжения
  unsigned TmpCnImp;
//***********************ГЛАВНАЯ ПРОГРАММА**************************************


 void main() {

    Init();
    do { // главный цикл

   } while (1);
 } //~!




   //********************ИНИЦИАЛИЗАЦИЯ*********************************************

  void Init(){


     STATUS=0b00000000;
     OPTION_REG=0b10000100; //коэффициент деления TMR0 1:32
     INTCON =0b11110000;    //Разрешить прерывания от TMR0,RB0/INT и от переферийных модулей
     RCSTA=0b10010000;      // Модуль USART включен
     PIE1 =0b00100001;  //Разрешить прерывания от TMR1 от приемника EUSART
     T1CON=0b00000001; //модуль Т1 включен предделитель 1:1
     T2CON=0b00000000; //модуль Т2 выключен
     CMCON=0b00000111; //Компараторы выключены
     VRCON =0b00000000; //источник опорного напряжения  выключен

     TRISA=0b11101111;
     TRISB=0b00011011;
     PORTB=0;
     PORTA.F4=1;
     Usart_Init(9600);  // Инициализация модуля USART (8 бит, скорость обмена 9600 бод, без паритета..)

     SchTmr1=0;
     SchEncod=350;

     ModeStab=Eeprom_Read(0);

     Delay_ms(50);
     PowerStab=Eeprom_Read(1);
     PowerStab=PowerStab<<8;
     Delay_ms(50);
     PowerStab=PowerStab+Eeprom_Read(2);

     CountBait=0;
     FUsWr=0;
     FMode=0;
     FWrEEpr=0;
     MaxCikl=50;//Максимальное количество сетьевых периодов

  }//~!

//  //****************ПРЕРЫВАНИЯ****************************************************
//
 void interrupt() {

      INTCON.F7=0; //Запретить все прерывания


    //прерывание по ТМР0
       if (INTCON.F2){



         if(ModeStab==0)  {  //Ручной режим

               PORTB.F7=0;

                 // Обработка вращения энкодера
                 if(PORTB.F3) if(PORTB.F4){
                  FEncod=0; //Флаг сбрасывается когда на обоих контактах энкодера высокий уровень
                  PORTB.F6=1; //Светодиод автоматического режима
                }


                 if(PORTB.F4==0){ // Определяется направление вращения
                    if(PORTB.F3){
                      if(FEncod==0){
                        PORTB.F6=0;  //Светодиод автоматического режима
                        if(SchEncod>15) SchEncod=--SchEncod;// вычитает из счетчика увеличивая напряжение
                        FEncod=1;   // и устанавливается флаг
                      }
                    }
                 }

                if(PORTB.F3==0){ // Определяется направление вращения
                   if(PORTB.F4){
                     if(FEncod==0){
                       PORTB.F6=0;  //Светодиод автоматического режима
                       if(SchEncod<(CountImp/2)-15) SchEncod=++SchEncod;  // прибавляет к счетчику уменьшая напряжение
                       FEncod=1;  // и устанавливается флаг
                     }
                   }
              }
          }


          INTCON.F2=0;
      }

          //прерывание по ТМР1
        if (PIR1.F0) {

            T1CON.TMR1ON=0; //Таймер выключаем
            TMR1H=255;
            TMR1L=160;
            T1CON.TMR1ON=1; //Таймер включаем

            SchTmr1=++SchTmr1;   // За сетьевой период проходит 763 отсчета
            TmpCnImp=CountImp/2;

            if(SchTmr1==SchEncod) PORTB.F5=1;//Включение семистора в 1 полупериоде
            if(SchTmr1==SchEncod+1) PORTB.F5=0;//Выключение семистора в 1 полупериоде
            if(SchTmr1==TmpCnImp+SchEncod) PORTB.F5=1; //Включение семистора во 2 полупериоде
            if(SchTmr1==TmpCnImp+SchEncod+1) PORTB.F5=0;//Выключение семистора в 1 полупериоде

          PIR1.F0=0;
        }




     //прерывание по RB0
        if (INTCON.F1){

           CountImp=SchTmr1;
           SchTmr1=0;
           if(ModeStab>1) ModeStab=0;

           //Отправка в порт команд на выдачу мощности

          if (SchUsWr==0) CountBait=0; //Обнуляем счетчик принимаемых байт

          if (SchUsWr<5)  Usart_Write(OutUart0[SchUsWr]);
          if (SchUsWr>9) if (SchUsWr<16) Usart_Write(OutUart1[SchUsWr-10]);
          if (FUsWr==0){
              if (SchUsWr>19) if (SchUsWr<33) Usart_Write(OutUart2[SchUsWr-20]);// Запрос мощности
          }
          else {
              if (SchUsWr>49) if (SchUsWr<67) Usart_Write(OutUart3[SchUsWr-50]);// Запрос пароля
              if (SchUsWr>69) if (SchUsWr<98) Usart_Write(OutUart4[SchUsWr-70]);// Обнуление
           }

          if(PORTA.F1)  if (SchUsWr>39) if (SchUsWr<45) Usart_Write(OutUart5[SchUsWr-40]);// Окончание пакета запроса мощности
          if(PORTA.F1==0)  if (SchUsWr>99) if (SchUsWr<105) Usart_Write(OutUart5[SchUsWr-100]);// Окончание пакета обнуления


          //Преключение режимов стабилизации
          if (SchUsWr==7){
             PORTB.F7=0;  //Светодиод автоматического режима
             if (PORTA.F2==0){
               if (PORTA.F1){
                 if (FMode==0){
                    FMode=1;   // установка флага нажатия кнопки
                    ModeStab=++ModeStab;
                    if(ModeStab>1)ModeStab=0;

                    switch (ModeStab) {
                       case 0: {
                         PORTB.F6=1;//Светодиод ручного режима
                         PORTB.F7=0;  //Светодиод автоматического режима
                         EEprom_Write(0, ModeStab);
                         break; //Запись в память EEPROM режима
                       }
                       case 1:{  // Запоминание значения мощности
                         PORTB.F6=0;//Светодиод ручного режима
                         PORTB.F7=1;   //Светодиод автоматического режима
                         PowerStab=PowerNagr;
                         EEprom_Write(0, ModeStab);//Запись в память EEPROM режима
                         break;
                       }

                     }
                   }
                 }
               }
            }

           if (SchUsWr==18){ //Установка флага отпускания кнопки
             if (PORTA.F2){
               if (PORTA.F1){
                if (FMode>0){
                   FMode=0;
                   FWrEEpr=1;
                   EEprom_Write(1,PowerStab>>8);//Запись в память EEPROM старшего байта значения мощности
                }
               }
             }
           }

           if (SchUsWr==35) {
             if (FWrEEpr){
               PORTA.F4=~PORTA.F4;
               FWrEEpr=0;
               EEprom_Write(2,PowerStab); //Запись в память EEPROM младшего байта значения мощности
             }
           }

           //Автоматический режим стабилизация по мощности
            if (SchUsWr==38){
              if (ModeStab==1) {
                 PORTB.F6=0; //Светодиод ручного режима
                 PORTB.F7=1; //Светодиод автоматического режима

                 if(PowerNagr>PowerStab){
                   if(PowerNagr>PowerStab+30) ValCorr=5;
                   else ValCorr=1;
                   if(SchEncod<(CountImp/2)-20) SchEncod=++SchEncod;
                 }

                 if(PowerNagr<PowerStab){
                   if(PowerNagr+30<PowerStab) ValCorr=5;
                   else ValCorr=1;
                   if(SchEncod>20) SchEncod=SchEncod-ValCorr;
                 }
              }
            }

            //Обнуление
            if (SchUsWr==5){
                if(PORTA.F1){
                   FUsWr=0;
                   MaxCikl=50;
                }
                else { //Отправление запроса на обнуление
                  FUsWr=1;
                  MaxCikl=254;
                }
            }


           SchUsWr=++SchUsWr;

          if( SchUsWr>MaxCikl) SchUsWr=0; //Опредаление времени запроса данных из эл.счетчика

          INTCON.F1=0;
        }


         //прерывание от приемника USART
       if (PIR1.RCIF){
         if (Usart_Data_Ready()){
            InUsBait=Usart_Read();//Принимаем байт из порта
            InUsBait=InUsBait & 0b01111111; // Удаляем бит четности
            InUsBait=InUsBait-48;//Конвертируем код числа в число

            switch (CountBait) {

              // Мощность
              case 40: InUartPower=InUartPower+InUsBait*1000;break;
              case 42: InUartPower=InUartPower+InUsBait*100;break;
              case 43: InUartPower=InUartPower+InUsBait*10;break;
              case 44: {
                  InUartPower=InUartPower+InUsBait;
                  PowerNagr=InUartPower;
                  InUartPower=0;
                  break;
              }
            }
            CountBait=++CountBait;
          }

         PIR1.RCIF=0;
       }

        INTCON.F7=1; //Разрешить прерывания

        return;

    }//~

Контроллер программируется любым программатором поддерживающим PIC контроллеры, например "мастер кит",  либо сделать самому, схем полно.
Но еще можно перенести все в  Ардуино, я думаю не сложно (хотя я сам на Ардуино не работаю, когда начинал его еще не было), поэтому и выставил код, а не прошивку. Могу выставить и прошивку, но не нашел где файлы пристегиваются.

PS
Если кто заинтересуется расскажу все до мелочей

  • Счетик со схемой.jpg
    size: 401.27Кб type: jpg

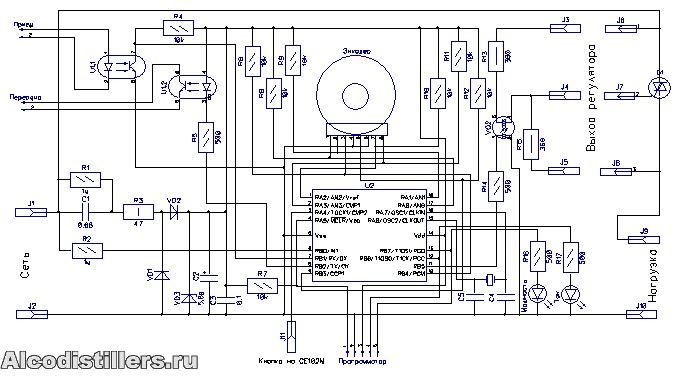

  • Схема регулятора.jpg
    size: 75.05Кб type: jpg

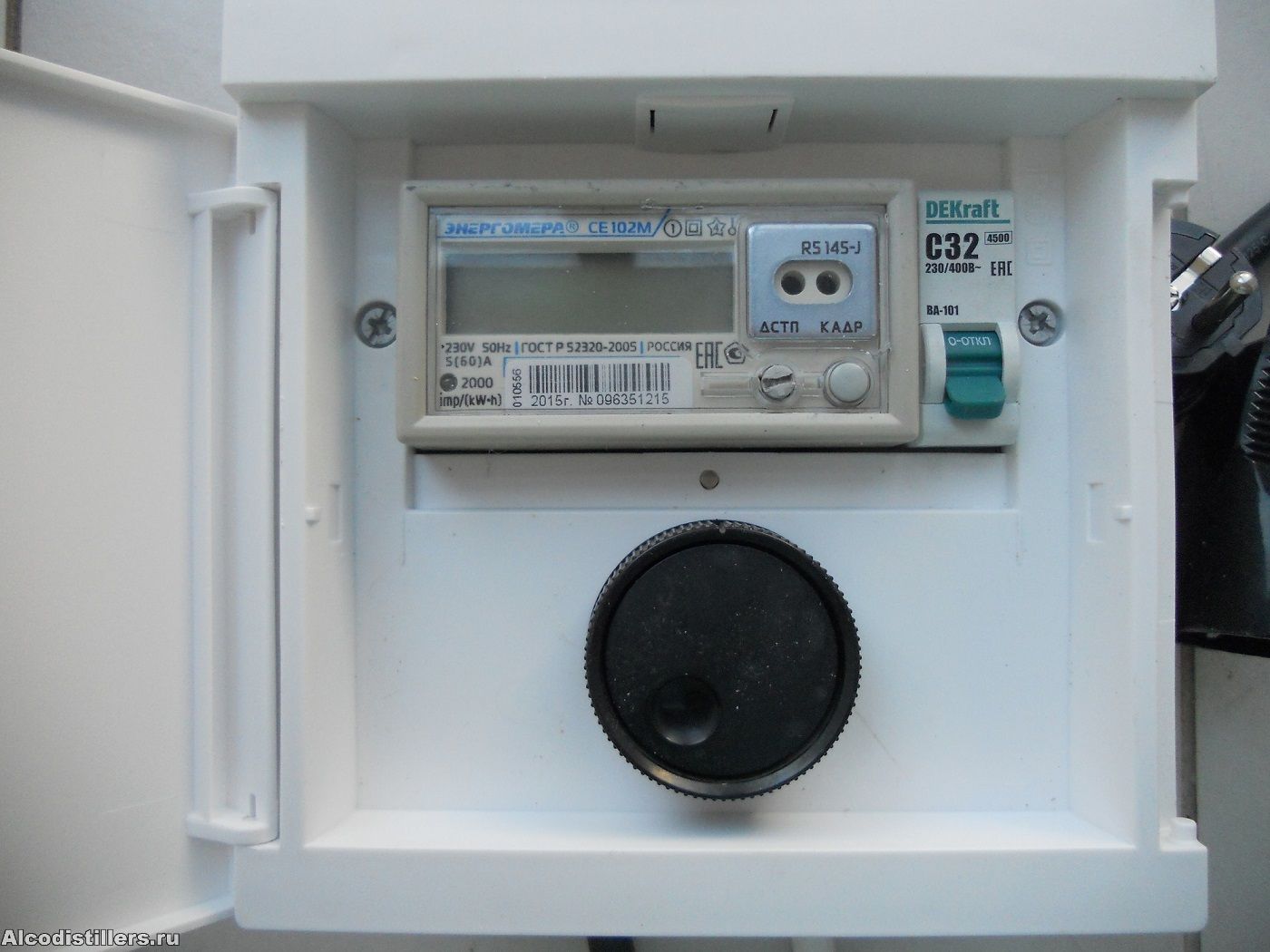

  • Счетчик общий вид.jpg
    size: 352.15Кб type: jpg
  • Печатная плата.jpg
    size: 107.04Кб type: jpg

2

Re: Стабилизатор мощности на бытовом электрическом счетчике

Счётчик именно такой нужен?
И можно ли нарисовать другим цветом добавленные элементы, ну про семистор и резистор понятно а вот с остальным не разглядел.

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

3

Re: Стабилизатор мощности на бытовом электрическом счетчике

devil-arz ©:

Счётчик именно такой нужен?
И можно ли нарисовать другим цветом добавленные элементы, ну про семистор и резистор понятно а вот с остальным не разглядел.

Счетчик наверное можно любой который вычисляет мощность, и с которого можно забрать данные каким либо способом, но у меня сгорел именно такой и я с ним экспериментировал.
Схема эта вся делается заново и подключается к сервисному порту счетчика, задача ее получить со счетчика значение мощности и затем обработать, а затем построиться к необходимой.

4

Re: Стабилизатор мощности на бытовом электрическом счетчике

С ардуинкой будет засада. Просто этот код не залить.  Нужно его переделывать.
Проще действительно сделать тему, и на "пальцах" все расписать.
Хотя, на самом деле с пиками можно работать.т Я китайский программатор откапал помниться и сразу все нормально получилось.

И как мысль, этот код можно адаптировать наверно под любой прибор, если он сможет мощу счить. PZEM вроде умеет.
Думается можно выдумать нормальный блок.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

5

Re: Стабилизатор мощности на бытовом электрическом счетчике

Николя ©:

С ардуинкой будет засада. Просто этот код не залить.  Нужно его переделывать.

Я думаю больших проблем с переделкой не будет, алгоритм приставки простой, отправить запрос в счетчик по UART и получить значение мощности, все остальное в коде это начальные установки и обработка энкодера, который можно и не ставить, а поставить вместо него кнопки, мало того счетчик можно даже не разбирать, а на передачу ставить ИК светодиод, а на прием ИК фотодиод подключиться через оптически порт, который в данных счетчиках есть.
Функция сброса накопленных киловатт тоже как оказалось не очень и нужна, в этом случае процедуру запроса пароля и обнуления так же можно исключить из кода. Остается совсем ерунда, послать данные-получить данные- сравнить с нужными- подстроить в ту или другую сторону.

Николя ©:

И как мысль, этот код можно адаптировать наверно под любой прибор, если он сможет мощу счить. PZEM вроде умеет.
Думается можно выдумать нормальный блок.

Конечно можно, если вычислить коды приема и передачи

6 (2019-09-26 08:28:59 отредактировано )

Re: Стабилизатор мощности на бытовом электрическом счетчике

Николя ©:

PZEM вроде умеет

Пытался я пристроить PZEM для стабилизатора, очень медленный обмен данными, никуда не годится,
полный  *Imb*

Александр Волков ©:

при сгорании одного нагрузку на себя возьмет другой или другие. Ни стабилизатор напряжения ни стабилизатор тока на такое не способны.

Александр Волков, можно по подробнее, ничего не понял.

7

Re: Стабилизатор мощности на бытовом электрическом счетчике

Четланин ©:

никуда не годится,
полный

Сдается мне, хоть и не утверждаю, что гнать в нашем случае не куда.
Колона инерционна. Изменение проходят не мгновенно. Можно скоростью обмена пожертвовать.
Н практике сейчас не могу проверять, может через месячишко кабинет будет готов, опять присоединюсь к практикам.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

8 (2019-09-27 00:41:14 отредактировано Александр Волков)

Re: Стабилизатор мощности на бытовом электрическом счетчике

Четланин ©:

, никуда не годится,
полный тормоз

Александр Волков ©:

каждые полсекунды считывается значение мощности полученное из электросчетчика с сохраненным значением

Это не так долго для инерционного куба

Четланин ©:

можно по подробнее, ничего не понял.

Имеется ввиду функция резервирования когда ставится 2 Тэна и мощность распределяется, а  при выходе из строя одного второй автоматом подхватывает полную мощность, ну или например при смене   куба не надо вычислять сопротивление его тэна, а сразу можно установить необходимую мощность, лишь бы тэн ее тянул.
А вообще я делал потому что  хорошее изделие жалко было выбрасывать, ну и для накопления опыта, знать как управлять счетчиком полезно не только для самогоноварения.

9

Re: Стабилизатор мощности на бытовом электрическом счетчике

Александр Волков ©:

ставится 2 Тэна и мощность распределяется

В схеме стабилизатора с датчиком тока происходит то же самое.

10

Re: Стабилизатор мощности на бытовом электрическом счетчике

Четланин ©:

В схеме стабилизатора с датчиком тока происходит то же самое.

Навряд ли.
Стабилизирован ток, а не мощность.
А при стабилизированном токе (равно как и напряжении) мощность зависит от сопротивления нагрузки.

РК 35х1600

11

Re: Стабилизатор мощности на бытовом электрическом счетчике

kvic ©:

Навряд ли

kvic, пожалуй, ты прав. Но ставить два ТЭНа я не стану, чай не на космическом корабле самогон гоним.  :lol:
