Вот я тоже! К тому же в твердотелках стоят симисторы в изолированных корпусах, у них тепловое сопротивление выше -> охлаждение кристалла хуже. И китайцы термопасты жалеют. Потому твердотелку поставил с трехкратным запасом по току и контактной релюшкой зашунтировал. Чтобы зря симистор не дрючить во время разгона и дистилляции.

dostuk,
В момент коммутации контакты реле шунтируются полностью открытым симистором. А так-то ресурс контактов - порядка миллиона замыканий, на наш век хватит.

d.styler, тогда придется убрать из названия темы слова "простой" и "из китайских модулей".
Видишь ли, я задумывал этот регулятор именно как конструктор, сродни твоим ТМАС/ТМВЭБ. Кто в состоянии "этот SSR просто заменить семистором с опторазвязкой", тот соберет себе регулятор покруче, хоть от kvic'а.

d.styler, Ну, у нас в шопах типа чиподипа "бельгийское" тоже может оказаться махрово-китайским, а стоить будет неприлично хоть то, хоть это.
Потому, насколько смог, скомпенсировал ненадежность китайских комплектующих с алишки.

Кот Василий, если не пугает перепайка микросхемы, то лучше впаять rail-to-rail операционник, LMC6482 из недорогих, а в скетче поставить соответствующий коэффициент:

#define Ku 0.55 // Коэффициент нормирования

точность измерения напряжения повысится существенно.

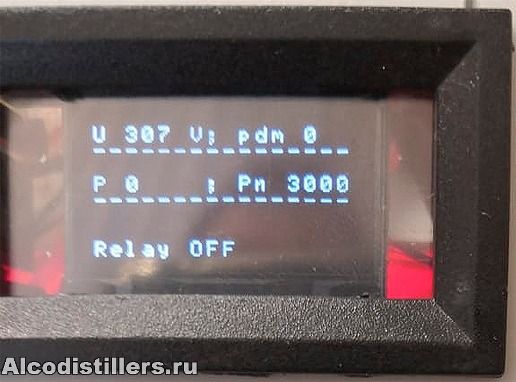

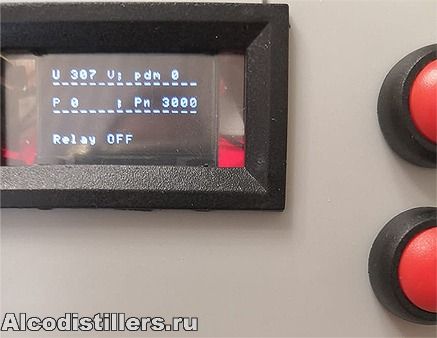

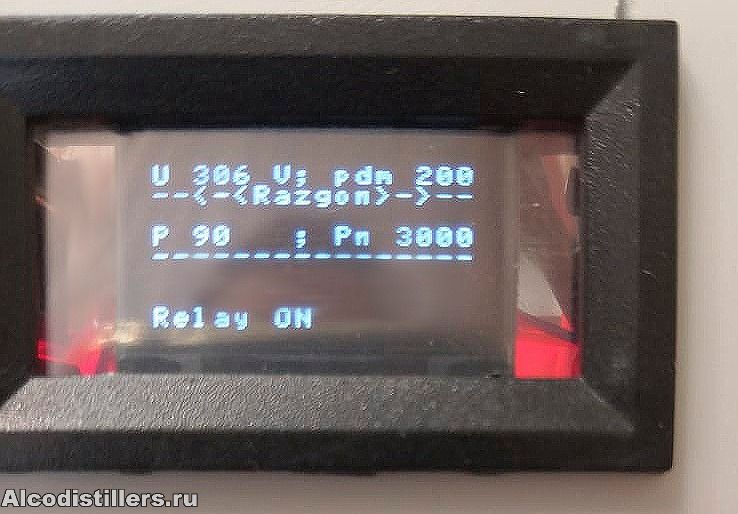

А в чем косяк?

Что за провод?

Кот Василий, когда провод припаян и "аварию сети" выдает, на вход датчика напряжения сетевое подается?

Кот Василий, Подстроечник на датчике напряжения подстраивали?

Кот Василий, проверить работоспособность датчика напряжения без осциллографа можно загрузив в ардуину следующий скетч:

void setup() {
 Serial.begin(115200);
}
void loop() {
int sensorValue = analogRead(A0);
Serial.println(sensorValue);
}

Далее в ArduinoIDE запустить из меню "Инструменты" -> "Плоттер по последовательному соединению" В окне плоттера выставить скорость обмена 115200 Плоттер начнет рисовать график из тех значений, что ему шлет ардуинка.
