Например вместо R11 поставлю транс. ГХ4, они могут свободно пропускать импульс вплоть до 1 мкс. R9-R10 подобрать так, что бы было достаточное напряжение на А7, судя по делителю, там 1,25в при 220в на наргрузке.
Не получится.
Номиналы выбраны не от балды.
Всё привязано к допустимому размаху напряжения в сети,
напряжению опорного источника(AREF),
разрядности внутренних вычислений,
разрядности АЦП,
возможности применять по возможности только целочисленные вычисления в программе.
Также есть жёсткая привязка по времени к импульсам перехода через 0.
----
Лучше не трать время и деньги на бесполезные изменения.
----
Изолированный регулятор есть в параллельной теме.
Сделай его.

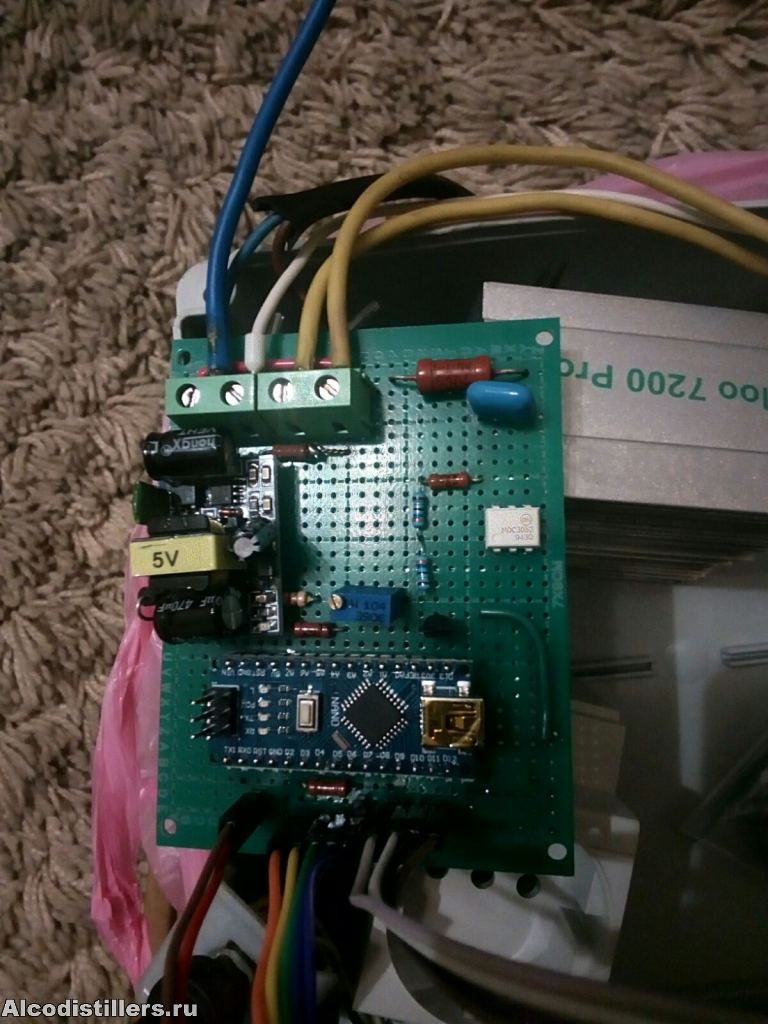

Собрал на макетке .Прошил через USB , XLoader, regulator_m1.hex В нагрузке пока только лампа накаливания. При включении выдает 0, регулировка начинается от 40, при длительном нажатии - разгон, а вот при подаче напряжения с нажатой кнопкой выдает не 110 , а 115. Напряжение на входе скачет безбожно, разлет до 20в (частный сектор), индикация стабилизации показывает , замерял напряжение на выходе (нормального прибора с rms нет, поэтому мерял обычным) показывает стабильно без скачков ,но естественно бог знает что, вместо 150в заданных 120 итд. и стоит на месте как наши под Сталинградом. Все вроде ОК. но вот смущают только кратковременные импульсы свечения лампы(скачки на повышение напряжения) , которые возникают обычно в моменты перехода на режим стабилизации ,на приборе этого не видно(его показания под большим вопросом) Куда копать? или не копать вовсе ,все так оставить. В дальнейшем собираюсь вешать на него тэн 3квт. Если что потом отпишусь по испытаниям с тэном, вот только в коробочку кое как определю чтоб без соплей.
смущают только кратковременные импульсы свечения лампы
Можно увеличить С1 до 47нФ. Больше не надо.
с нажатой кнопкой выдает не 110 , а 115
Это критично? Видимо вариант прошивки со 115 вольтами выложил, а написал 110. Пардон.
Можно увеличить С1 до 47нФ
с емкостью уже баловался все едино ставил
22нф и 33нф попробую все же еще 47 потом отпишусь
13.05.2019
- Печатная плата в формате Sprint Layout от TorAllex,
вариант с конденсаторным питанием:
Стабилизированный регулятор на базе Arduino с управлением через UART
На плате ошибка. Расстояние между рядами пинов Arduino Nano должно быть 15,24, а на печатке расстояние 13,65. В результате Arduino нормально не ставится. На гребенку тоже.
На плате ошибка.
Есть плата 50х100(Sprint Layout 6):
https://drive.google.com/file/d/17thyU4 … CHcYrJ69vl
Второй слой легко имитируется перемычками.
Я написал TorAllex-у. в личку - но он наверно редко заходит. Плату поправил, но пришлось переделать под себя - некоторые элементы долго ждать из Китая, Пришлось кое-что использовать из старых запасов СССР. А там габариты другие. Так что моя переделка вряд ли кому -то будет интересна. Предупредил, чтобы более никто не попал - пока автор не поправит.
Кстати плату собрал и запустил. В боевом режиме не гонял - но к ТЭНу подключил, Погонял полчаса - внешний ваттметр стабильно показывает потребление и изменение по нагрузке.
Можно увеличить С1 до 47нФ
пробовал менять ничего не поменялось оставил в конце концов 10нф сделал пробный запуск(перегон сс) , добавил для контроля PZEM наблюдал за стабильностью можности на нагрузке , остался очень доволен разброс +- 5ватт.
Есть плата 50х100(Sprint Layout 6):
в данном варианте присутствуют еще два конденсатора по 0.1mkF ,в первичной схеме их нет, проясни для чего они
разброс +- 5ватт.
При какой текущей мощности?
пробовал менять ничего не поменялось
Как вариант можно поменять моську (МОС3052).
Ходят слухи о встречающихся глючных экземплярах.
При какой текущей мощности?
сейчас точно не скажу но примерно 1750вт, скакало 1745до 1755 ,ну может иногда проскакивало чуть больше ,но очень редко и кратковременно (пол секунды) ,потом возвращалось в коридор
Возник у меня опять вопрос. В схеме на первой странице написано, что 1 нога это питание до 12в а 4 это 5в. Когда посмотрел на схему их поста 120, где схема с LCD дисплеем, то там не совпадение по номерам. Т.е. там нумерация идет правильная, как на Ардуино. А вот на первой странице номера я так понимаю немного спутали?
