Тема: Первая ректификационная колонна

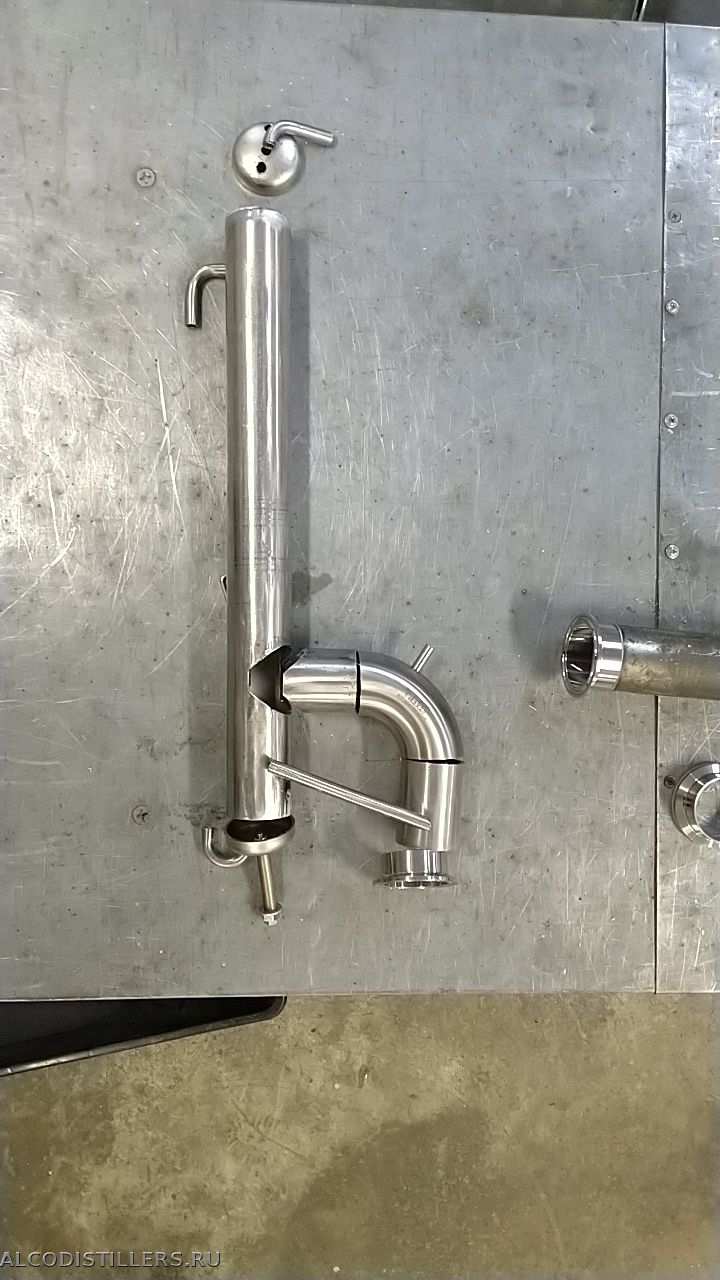

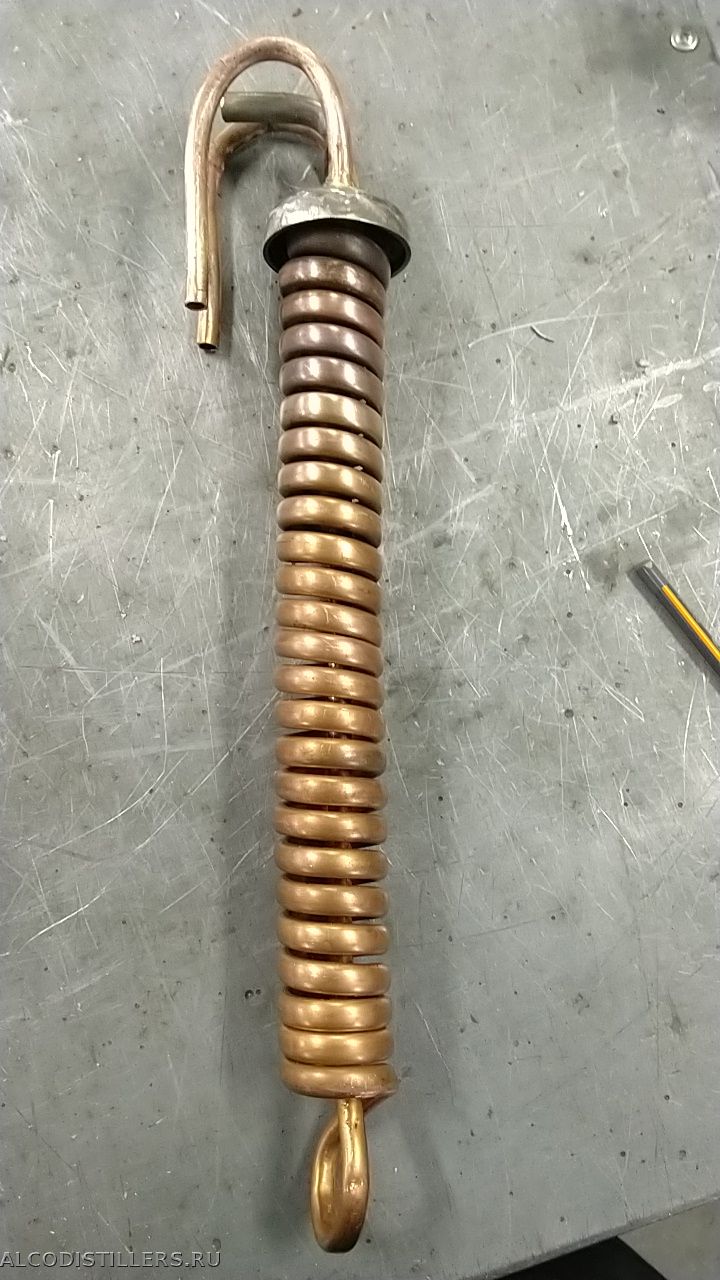

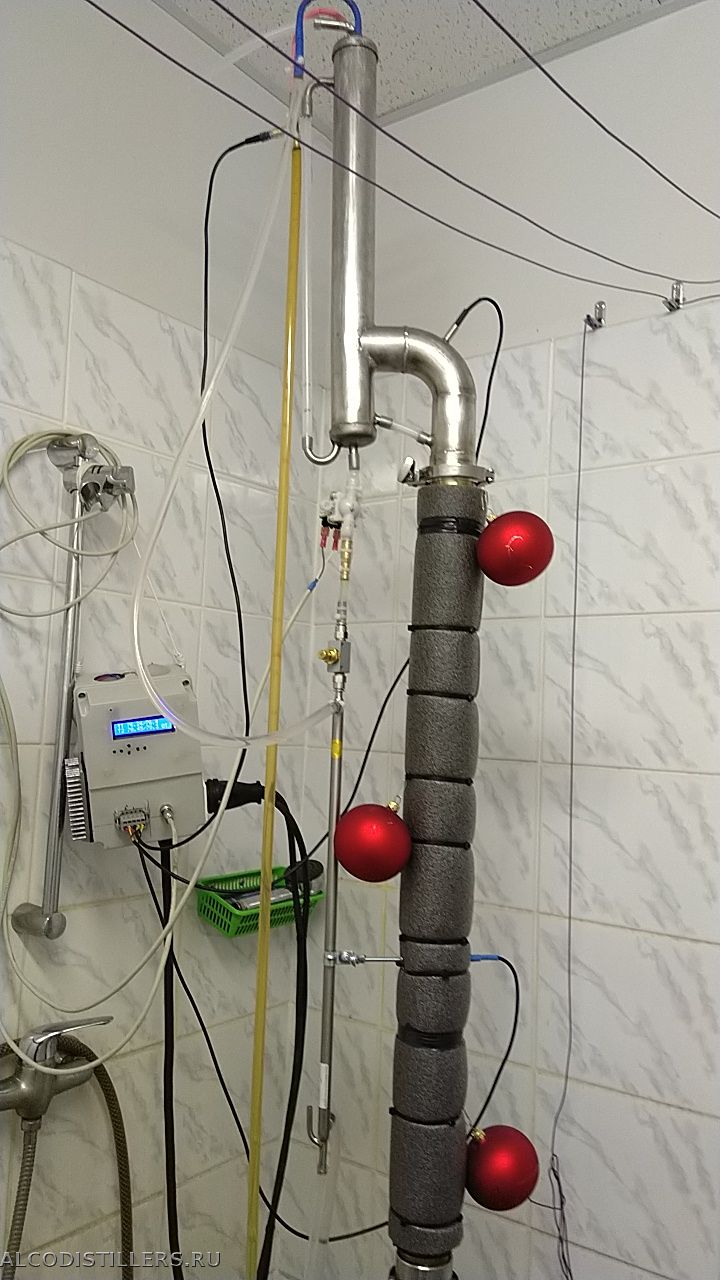

Здравствуйте! После прочтения теории на форуме решил сваять свою первую колонну. Все не ново, вся информация есть на форуме. За что огромное спасибо людям, которые делятся опытом и дают дельные советы. У меня получилось так.

  • IMG_20181206_154533.jpg
    size: 338.08Кб type: jpg
  • IMG_20181210_133534.jpg
    size: 351.49Кб type: jpg
  • IMG_20181227_115309.jpg
    size: 332.83Кб type: jpg
  • IMG_20181210_133540.jpg
    size: 363.05Кб type: jpg
  • IMG_20181227_110146.jpg
    size: 315.62Кб type: jpg

2

Re: Первая ректификационная колонна

roman82, трубка возврата как есть прямая или всё же согнута?

3 (2018-12-27 12:31:56 отредактировано roman82)

Re: Первая ректификационная колонна

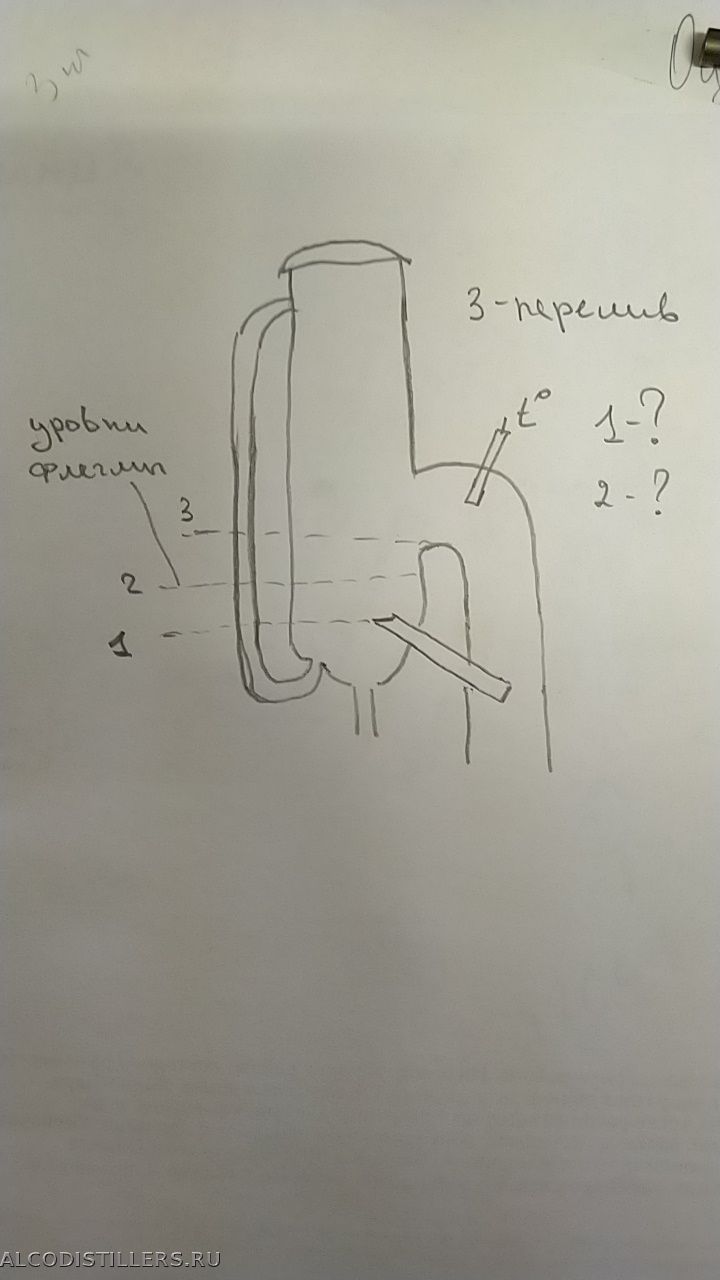

я ее запустил и в принцепе все заработало, но есть пара вопросов, пока пара) После запуска и прогрева колонны температура в верхней точке и на 2/3 стабилизировалась. Давление в кубе 20 мм рт. столба. Можно в принцепе начинать отбирать головы, но если поднять мощьность и довести уровень флегмы до горизонтального участка ( сделать перелив) давление в кубе возрастает до 40 мм. После этого если снизить мощьность давление в кубе остается 40 мм. Флегма зависает. Температура на датчиках в обоих случаях одинаковая. В каком из вариантов лучше делать ректификацию? Второй вопрос с которым я не могу до конца разобраться, это предзахлеб. Точнее где должен находиться уровень флегмы ? Выше трубки возврата или по ее уровню? На сколько должна быть заполнена трубка возврата? Не понимаю я чего-то :mad:

Трубка возврата прямая. Вварена так, чтобы с одной стороны флегма сливалась в центр насадки, а с другой чтобы сохранился нужный обьем стакана ( примерно 35 мл).

  • IMG_20181227_123102.jpg
    size: 172.83Кб type: jpg

4

Re: Первая ректификационная колонна

roman82, если честно я не понимаю как прямая трубка может направлять флегму в центр насадки.
Сделайте фотку головы РК что бы было видно эту трубку внутри.

5

Re: Первая ректификационная колонна

За скетч отдельное СПАСИБО Никлоля. Делал свой на его основе.

6

Re: Первая ректификационная колонна

Это ошибка. У вас флегма направлена на стенку трубы.
Посмотрите здесь как делается возврат.

7 (2018-12-27 12:40:51 отредактировано roman82)

Re: Первая ректификационная колонна

К сожаению сейчас не могу. Колонна работает. Чуточку попозже. Сделал как на рисунке.

Вы правы, переделаю. Спасибо.

8

Re: Первая ректификационная колонна

roman82 пишет:

где должен находиться уровень флегмы ?

как правило в предзахлёбном режиме уровень флегмы колеблется
от трубки возврата до перелива (на вашем рисунке это точки 1 и 3).
Крайне желательно не допускать перелива.

roman82 пишет:

На сколько должна быть заполнена трубка возврата?

чаще всего заполняется полностью, но будет зависеть и плотности насадки.

9

Re: Первая ректификационная колонна

Большое спасибо. Тоесть нужно добиваться равномерных скачков от точки 1 до 3 без перелива?

10

Re: Первая ректификационная колонна

roman82, Сразу на выходе, что стоит, клапан? Из чего сделан? По виду пластик какой-то.

11

Re: Первая ректификационная колонна

roman82 пишет:

Большое спасибо. Тоесть нужно добиваться равномерных скачков от точки 1 до 3 без перелива?

Надо добиваться чтоб уровень стоял выше трубки возврата, а будут скачки или нет это неважно совсем.

12

Re: Первая ректификационная колонна

Да, электромагнитный клапан.

  • IMG_20181227_140103.jpg
    size: 284.39Кб type: jpg

13

Re: Первая ректификационная колонна

roman82 пишет:

чтобы с одной стороны флегма сливалась в центр насадки,

уже объяснили, по инерции будет капать ближе к противоположной стенке.

roman82 пишет:

Давление в кубе 20 мм рт. столба.

Вообще то мы не используем регулировки по давлению, это способ с ХД.
Ориентируемся по уровню и по заполнению возврата. Если уровень стоит точно по обрезу возврата, а возврате тоненькая струйка толщиной со спичку, то это пленочный режим работы. Как раз будет не высокое давление.

roman82 пишет:

но если поднять мощьность и довести уровень флегмы до горизонтального участка ( сделать перелив) давление в кубе возрастает до 40 мм.

Это начинается захлеб. Еще немного и спирт выдавит через тса. Мощность нужно немного снизить. Уровень выше возврата, но примерно по середине возврата и перелива. Это предзахлеб, самый эффективный режим для отбора тела. Для стабильности нужно обязательно иметь стабильную мощность и ровную, без провалов насадку. В случае неравномерности насадки или скачков мощности, уровень будет "скакать".

roman82 пишет:

После этого если снизить мощьность давление в кубе остается 40 мм.

Это временно, пока флегма не стечет в куб. Тут зависит от двух факторов: насколько мощность снизили и отсутствие неравномерности насадки (полости или уплотнения).
По давлению можно отслеживать только аварийный режим. Т.к. давление будет зависеть от атмосферного и всегда уменьшается со временем перегона.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

14 (2018-12-27 15:09:26 отредактировано )

Re: Первая ректификационная колонна

Спасибо, все теперь понятно. А при отборе тела мощьность нужно увеличивать? Ведь когда начинаешь отбирать тело флегмовое число уменьшается и уровень падает до трубки возврата.

Насадка у меня действительно не равномерная. Там где датчик на 2/3 колонны замкнута мочалка, а остальное спераливидная насадка.

15

Re: Первая ректификационная колонна

roman82 пишет:

а остальное спераливидная насадка.

Комбинированная насадка не есть хорошо.

roman82 пишет:

А при отборе тела мощьность нужно увеличивать?

Тогда посоветую больше читать форум. Все разжевано. самостоятельное изучение позволяет лучше освоить теорию.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

16

Re: Первая ректификационная колонна

по клапану- разве не правильней будет клапан после крана поставить? по трубке возврата уже сказали.

прямоток 10кВт, РК нерж 45 труба, 3кВт.

17

Re: Первая ректификационная колонна

У меня технически получилось так. По большому счету разницы особой не усмотрел.

18

Re: Первая ректификационная колонна

roman82, У Вас клапан (трубка клапана, где спирт протекает) пластмасса это недопустимо! Реакция со спиртом и в спирте хрен знает, что будет. Клапана берут бронзовые или латунные и прокладку клапана меняют на силикон.

Хорошо хоть коровы не летают..

19

Re: Первая ректификационная колонна

Надо тогда поискать в продаже латунный , пока не увидил таких.

20

Re: Первая ректификационная колонна

roman82, Навалом на али цена 600-800 руб. НО.

Хорошо хоть коровы не летают..

21

Re: Первая ректификационная колонна

Спасибо, посмотрю.

22

Re: Первая ректификационная колонна

roman82 пишет:

разницы особой не усмотрел.

при постройке моей колонны всплыл этот же вопрос. сказали, что правильней будет клапан после крана. вот цитата, чтоб не искать- "После клапана лучше. Кран затем клапан и затем диоптр ("капельник"). Источник: Стаб колонна нерж 45 труба Сообщество винокуров AlcoDistillers.ru ©"

прямоток 10кВт, РК нерж 45 труба, 3кВт.

23

Re: Первая ректификационная колонна

Спасибо! Дождусь новый клапан и переделаю. Осталось только про мощность найти ответ.

24

Re: Первая ректификационная колонна

roman82 пишет:

новый клапан и переделаю

Старый лучше сразу убрать, с ним работать нельзя. Тем более, что колонна и без него прекрасно работает.

25

Re: Первая ректификационная колонна

Так, что-то вы меня напугали.
У меня такой. У кого-то на форуме видел такой клапан, вроде бы совместим со спиртом. Или нет?

  • 20181228_133445.jpg
    size: 94.07Кб type: jpg
Homo est mundi pars
