Тема: Энергомонитор-стабилизатор напряжения на Arduino

Добрый день, уважаемые форумчане. Нестабильность сетевого напряжения заставила задуматься о создании стабилизированного регулятора мощности. Есть РМ-2, но хотелось что то своё. Пробовал схему предложенную kvic Регулятор со стабилизацией по среднеквадратичному напряжению на выходе , не очень понравилось, напряжение начинало немного плыть, да и форма выходного сигнала была не симметричной. После года упорных трудов было создано устройство более менее удовлетворяющее моим запросам. Всё лето не смог найти время испытать на реальной ректификации. И вот буквально недавно, урвав денёк от отпуска, испытал свой регулятор. Результатом остался доволен. Конечно ему далеко до идеала , но тем не менее. Стабильность выходного напряжения а пределах одного-двух вольт. К недостаткам можно отнести долгое время реагирования на изменение входного напряжения, 2-3 секунды, но на работе колонны это практически не отражается. Шаг регулирования выходного напряжения - 0.5 в , можно и меньше но я не вижу смысла. Схема конечно не простая и рассчитана на винокуров дружащих с паяльником. Нужно будет изготавливать печатную плату. Схема здесь https://yadi.sk/i/2jwYIwzPx9rZdQ
За скетч прошу сильно не пинать, поскольку не программист. Это был мой первый опыт с Arduino. Крайний раз программировал на бейсике для синклера (если кто то ещё помнит что это такое), лет этак 25 назад. Скетч был собран с "миру по нитке", в том числе и предложенный geha69, Регуляторы мощности для ТЭНов
Скетч здесь https://yadi.sk/d/XAy2fFNDo5tpBA
Немного фотографий.


Пока это выглядит так

Но буду облагораживать , поставлю вместо китайского энергомонитора.

  • IMG_0911_3.JPG
    size: 238.77Кб type: JPG
  • IMG_0908-1.JPG
    size: 325.45Кб type: JPG
  • IMG_1217.JPG
    size: 150.99Кб type: JPG

2

Re: Энергомонитор-стабилизатор напряжения на Arduino

Четланин пишет:

долгое время реагирования на изменение входного напряжения, 2-3 секунды,

Для нас не страшно. У тэна инерционность больше.

Четланин пишет:

программировал на бейсике для синклера

У меня где-то на чердаке еще валяется. Выкинуть рука не поднялась.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

3

Re: Энергомонитор-стабилизатор напряжения на Arduino

al пишет:

Выкинуть рука не поднялась.

Тоже берегу как память, с дисководом, с монитором, правда чёрно-белый.

4

Re: Энергомонитор-стабилизатор напряжения на Arduino

Четланин пишет:

Тоже берегу как память, с дисководом, с монитором, правда чёрно-белый.

Хотя у меня была схема "Пентагон", но контроллер дисковода не собирал. Все сливалось с кассетного магнитофона. Выход RGB видео на телевизор. Детям нравилось.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

5

Re: Энергомонитор-стабилизатор напряжения на Arduino

Четланин пишет:

Схема конечно не простая

думаю что если тема будет оформлена примерно так же как TMAS, то можно будет повторить.
А какой примерно бюджет получается? Дешевле\дороже РМ-2?

6 (2018-09-28 12:09:31 отредактировано )

Re: Энергомонитор-стабилизатор напряжения на Arduino

al пишет:

Детям нравилось

Я сам радовался как ребёнок, хотя уже было под 30.

st пишет:

если тема будет оформлена примерно так же как TMAS

Как TMAS , к сожалению, не получится. TMAS может собрать и не подготовленный винокур, всё на проводках с разъёмчиками. Здесь так не получится. По поводу бюджета. Блок питания у меня уже был на борту, силовая часть с симистором тоже. Трансформаторы тока и напряжения были намотаны из хлама. Так что, мой бюджет свёлся к покупке Arduino Nano и дисплея.

7 (2018-09-28 14:07:32 отредактировано kvic)

Re: Энергомонитор-стабилизатор напряжения на Arduino

Прошу прояснить один момент.
В теме Винокурня Четланина ,
при обсуждении схем питания клапанов, сказано:

Четланин пишет:

при кратковременном пропадании сетевого напряжения (бывает такое , свет моргнул), клапан закрывается и уже не открывается

Какова реакция стабилизатора на такое воздействие ?
Т.е. что будет на выходе после восстановления питания.

РК 35х1400

8 (2018-09-28 15:05:46 отредактировано )

Re: Энергомонитор-стабилизатор напряжения на Arduino

kvic пишет:

что будет на выходе после восстановления питания.

После восстановления питания на клапане появится 24 в а затем оно упадёт до 12 в.
Вообще то, это не стабилизатор и вместо стабилитрона можно поставить резистор номиналом 1.8 к.

Да, забыл указать, что транзистор VT1 нужно будет поставить на радиатор. На нём будет падать половина напряжения, а ток у моего клапана приличный 0.4 А.

9 (2018-09-28 18:35:07 отредактировано kvic)

Re: Энергомонитор-стабилизатор напряжения на Arduino

Четланин, я про стабилизатор из этой темы.
Как он на такое реагирует.
Сбрасывает в 0 или на максимум или же установленное значение восстанавливает.

РК 35х1400

10

Re: Энергомонитор-стабилизатор напряжения на Arduino

kvic пишет:

я про стабилизатор из этой темы

kvic, без обид, нужно корректнее формулировать свой вопрос. Вы даёте ссылку на одно , а спрашиваете про другое. %)
Я понял о чём Вы спрашиваете . При включении на выходе стабилизатора устанавливается напряжение заданное в скетче, у меня это 100 в. Если сделать так, чтобы напряжение при включении равнялось напряжению при выключении, то тогда напряжение при включении может достигать двухсот вольт а мне это не нравится. Например, в конце погона я увеличиваю напряжение, что бы слить хвосты и промыть колонну.

11

Re: Энергомонитор-стабилизатор напряжения на Arduino

Всё ясно, алгоритм работы понял, спасибо.

Четланин пишет:

без обид,

Никаких обид.  *DRINK*
Видимо, да, перемудрил в вопросе.  :rolleyes:

РК 35х1400

12 (2018-09-28 20:05:50 отредактировано Четланин)

Re: Энергомонитор-стабилизатор напряжения на Arduino

kvic пишет:

Видимо, да, перемудрил в вопросе.

А мне бы стоило быть более понятливым.  :rolleyes:

13

Re: Энергомонитор-стабилизатор напряжения на Arduino

Четланин, ну, за взаимопонимание.  *DRINK*

РК 35х1400

14

Re: Энергомонитор-стабилизатор напряжения на Arduino

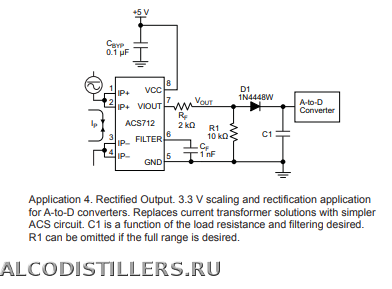

Четланин, вопрос такой, а почему бы не использовать датчик холла вместо трансформатора тока, там и частотная характеристика более вменяемая и повторяемость будет получше на мой взгляд?
Например

  • Screenshot_28.png
    size: 24.45Кб type: png

15

Re: Энергомонитор-стабилизатор напряжения на Arduino

marksim228, такого датчика тока у меня нет. С любой схемой нужно экспериментировать, нередко теория с практикой не сходится.

16

Re: Энергомонитор-стабилизатор напряжения на Arduino

Может кого то заинтересует. За основу моего стабилизатора была взята вот такая схема.

Ищется как "Регулятор тока сварочного аппарата". Я сначала собирал по этой схеме а затем решил пристроить Arduino.

  • Рег_тока.PNG
    size: 279.58Кб type: PNG

17 (2018-11-02 22:29:22 отредактировано Тимош)

Re: Энергомонитор-стабилизатор напряжения на Arduino

Как я понял, стабилизация идёт как по напряжению ,так и по току. Мне кажется тостаточно чего-то одного?, или одно другому не мешает? Мне кажется лишние вычисления. У меня только по напряжению и как бы всё хорошо.

18

Re: Энергомонитор-стабилизатор напряжения на Arduino

Тимош пишет:

У меня только по напряжению и как бы всё хорошо

Алексей, можно ли поинтересоваться Вашим регулятором ?
Я бы с удовольствием посмотрел на схему,
а если это что-то на микроконтроллере, то и на программу.
Заранее премного благодарен.

РК 35х1400

19

Re: Энергомонитор-стабилизатор напряжения на Arduino

kvic. Хорошо немного позже, надо вспомнить.

20

Re: Энергомонитор-стабилизатор напряжения на Arduino

Тимош пишет:

стабилизация идёт как по напряжению ,так и по току

Тимош, у меня стабилизация по напряжению, но можно сделать и по мощности, изменения в программе будут незначительные.

21

Re: Энергомонитор-стабилизатор напряжения на Arduino

Наконец то дошли руки привести в порядок свой регулятор.

Удалять ничего не стал, прорезанные отверстия никак не подходят к новому индикатору. И вообще получается двойной контроль за напряжением на ТЭНе.

  • БУ.jpg
    size: 66.29Кб type: jpg

22

Re: Энергомонитор-стабилизатор напряжения на Arduino

Четланин, какой то готовый проект использовал? или сам написал?)

23

Re: Энергомонитор-стабилизатор напряжения на Arduino

Дмитрий Васильев пишет:

готовый проект использовал?

Дмитрий Васильев, в самом начале темы я всё подробно описал.

24

Re: Энергомонитор-стабилизатор напряжения на Arduino

Четланин, ок)

25

Re: Энергомонитор-стабилизатор напряжения на Arduino

Продолжил усовершенствование энергомонитора. Так как дисплей на блоке управления расположен на верхней крышке и смотрит в потолок, то не очень удобно за ним наблюдать. Решил вывести показания на экран компьютера. В Simple-Scada создал проект отвечающий моим требованиям. Так как энергомонитором никто не заинтересовался, выкладывать проект пока не вижу смысла. Если будут желающие, по первому звонку выложу. Подробности на видео.
https://youtu.be/pujLqXQt1UI
