Тема: Пивной таймер- будильник.

Как я уже говорил, в "автоматической" пивоварне, я перестал варить пиво. Варю в кастрюле. Но постоянно выставлять время на таймере- лишняя суета.
Решил сделать автономный блок, как для пивоварни.

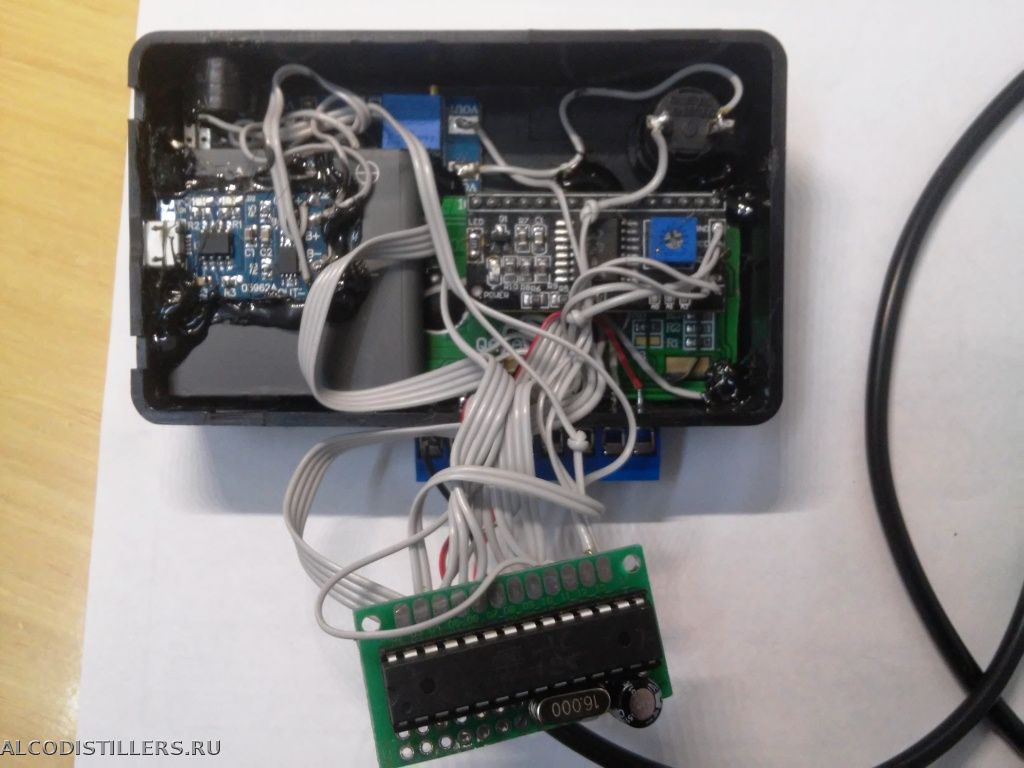

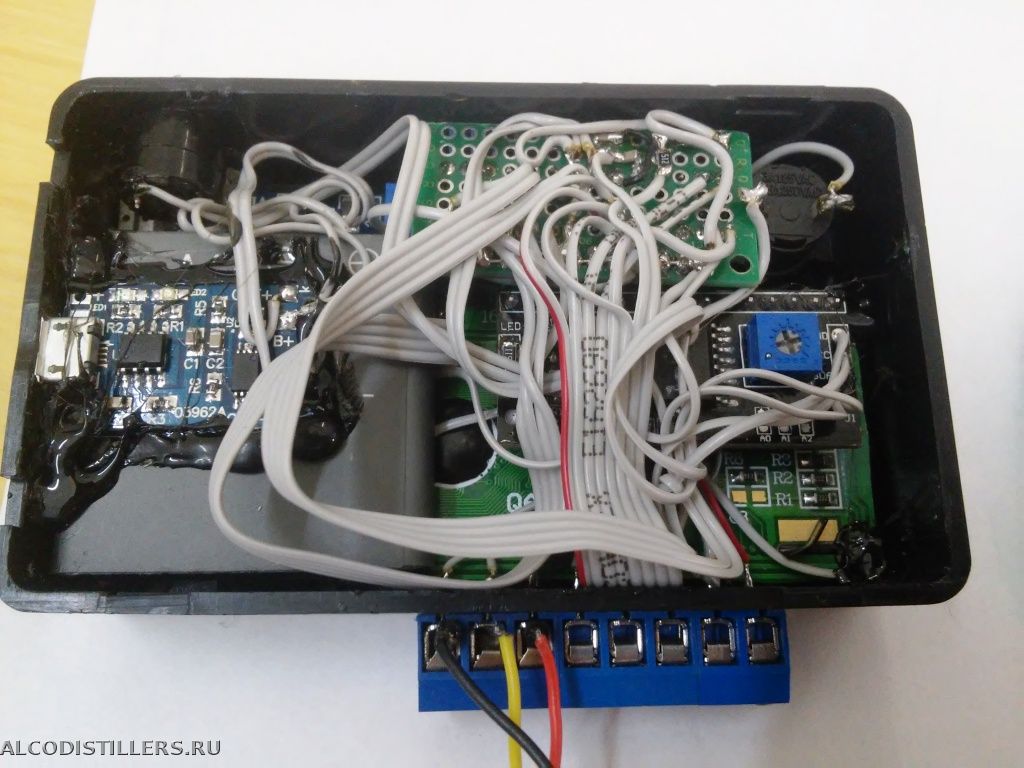

Внутри аккумулятор 3.7 вольта (от мобильника), контроллер заряда, повышающий модуль DC/DC, Ардуино (в моем случае, микроконтроллер Atmega328), дисплей 1602 с I2C  шиной. На корпус выведены кнопки управления, включения, и колодка с контактами.
На контакты подключается датчик температуры ds18b20. Также есть возможность подключить твердотельное реле, для управления нагревом, и помпой.
Также есть +-5 вольт.

Что может блок.
В режиме "будильник" (хотя все управляющие сигналы, для силовой части, присутствуют)
Задать количество пауз, температуру и время.
Количество порций хмеля, и время когда его вносить.
Температуру и время варки.
Все сопровождается звуковым сигналом.



Скетч и библиотеки здесь https://yadi.sk/d/KXSnKPRx3TdsS7

Разработка не моя, источник искать не буду, да простит меня автор. Я только немного доработал.

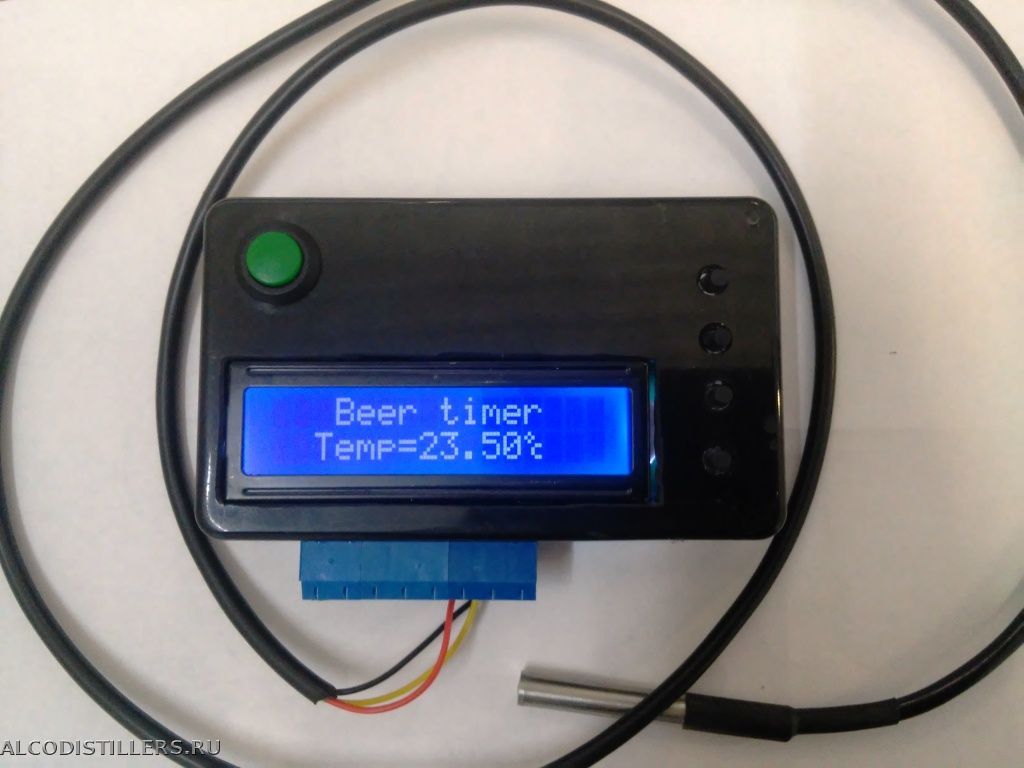

Размер блока 100х60х25 мм

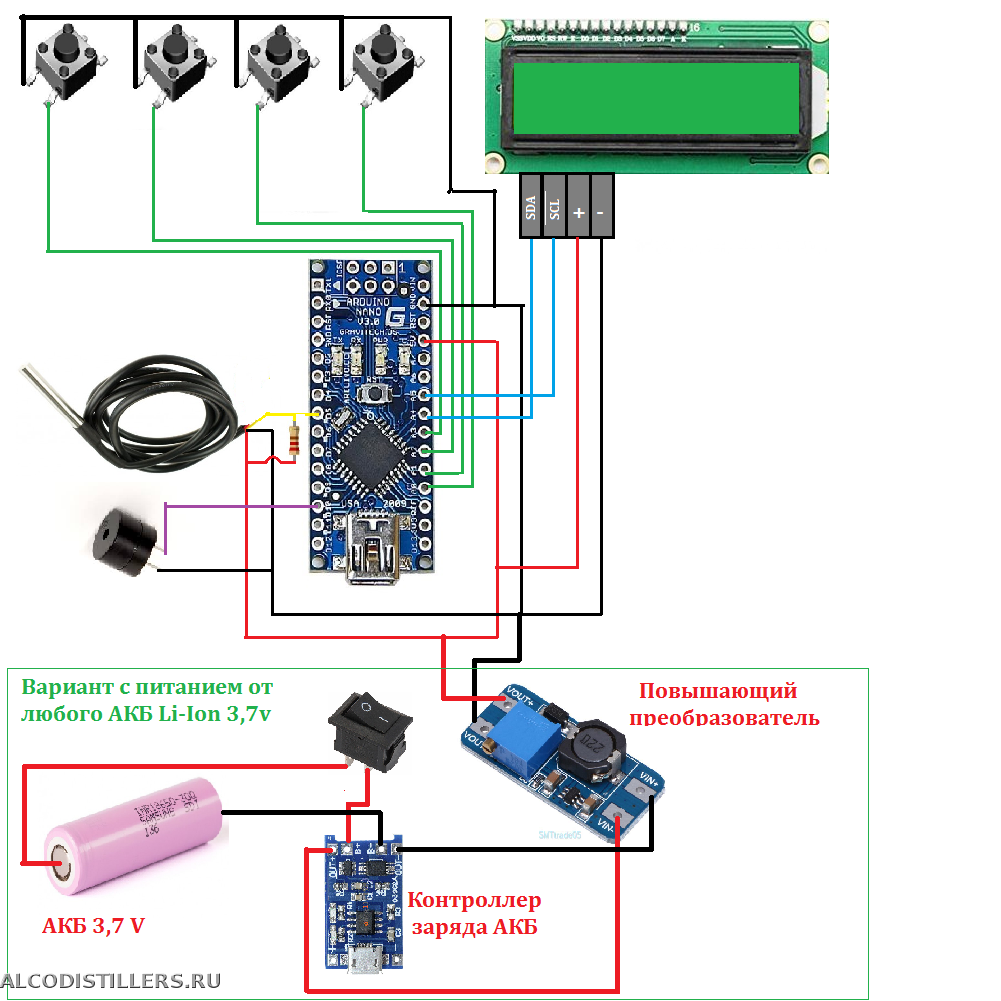

Схема соединения.



Ссылки на основные модули.
_https://www.ebay.com/itm/Nano-V3-0-Mini-USB-ATmega328-5V-16M-Micro-controller-Board-CH340G-For-Arduino/311968170187?hash=item48a2c080cb:g:0KwAAOSwwf5Zyj4K_
_https://www.ebay.com/itm/IIC-I2C-TWI-SP-I-Serial-Interface1602-16X2-Character-LCD-Module-Display-Yellow/252513792517?hash=item3acafeb205:g:sUQAAOSwu4BVk1Gj_
_https://www.ebay.com/itm/2PCS-5V-Micro-USB-1A-18650-Lithium-Battery-Charging-Board-Charger-Module/400665522246?epid=13005842787&hash=item5d4986b046:g:YRAAAOSws1ZZuLKn_
_https://www.ebay.com/itm/MT3608-Step-Up-Power-Apply-Module-Booster-Module-2A-DC-DC-2V-24V-for-Arduino-New/162292213656?hash=item25c95ea798:m:m1Us5o0uWHXPpb9w7Kd12gw_


Здесь подробное видео работы блока, не мое

https://youtu.be/M_mhMbZieKg

  • 20180322_110558.jpg
    size: 163Кб type: jpg
  • 20180322_110709.jpg
    size: 240.3Кб type: jpg
  • 20180322_110737.jpg
    size: 191.18Кб type: jpg
  • Схема пивной будильник.png
    size: 383Кб type: png
  • Схема пивной будильник.png
    size: 427.06Кб type: png
  • Схема пивной будильник.png
    size: 436.01Кб type: png
Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя
d.styler, Alex bcn, geha69, Иван, alex5sh

Сайт Николя

2 Ответ от d.styler (2018-03-22 12:37:57 отредактировано d.styler)

  • d.styler
  • d.styler
  • Профессионал
  • Оффлайн

Re: Пивной таймер- будильник.

Николя, прикольно - я примерно такой же интерфейс себе нарисовал... Но с 3-мя кнопками, и дисплей 4-х строчный.

3 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Пивной таймер- будильник.

"Я его слепила из того, что было!" (С)

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

4 Ответ от d.styler

  • d.styler
  • d.styler
  • Профессионал
  • Оффлайн

Re: Пивной таймер- будильник.

Николя, да понятно все - просто интересно как мысли сходятся...
У меня пока затык со временем... Да и мне нужно сусловарку сначала закончить - я в ней планирую дальше варить.

5 Ответ от alex5sh

  • alex5sh
  • alex5sh
  • Профессионал
  • Оффлайн

Re: Пивной таймер- будильник.

Николя ©:

Решил сделать автономный блок

Прошу прощения за наглость, но вот бы еще подробный мануал по сборке (как про ТМАS) и настройке параметров для далеких от электроники. :cool:

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

6 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Пивной таймер- будильник.

Без проблем, сделаю схему. Там сложного нет ни чего. По настройке в видео очень подробно, но тоже думаю распишу.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

7 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Пивной таймер- будильник.

Добавил в первый пост, и ссылки на модули для блока.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

8 Ответ от alex5sh

  • alex5sh
  • alex5sh
  • Профессионал
  • Оффлайн

Re: Пивной таймер- будильник.

Николя, от чего коробка? Очень аккуратно выглядит. И еще, не увидел пищалки. Если это будильник, он же должен звуковые сигналы подавать.

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

9 Ответ от Николя (2018-03-25 18:16:39 отредактировано )

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Пивной таймер- будильник.

Коробка тоже от китайцев. Я их одним лотом, 5 штук брал.
Пищалка есть

Корпус ищется как 5 Pcs 100x60x25mm DIY Plastic Electronic Project Box Enclosure Instrument Case

  • 1.jpg
    size: 230Кб type: jpg
Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

10 Ответ от alex5sh

  • alex5sh
  • alex5sh
  • Профессионал
  • Оффлайн

Re: Пивной таймер- будильник.

Николя, вопрос наверное глупый, но... А куда ее в схеме цеплять?  :rolleyes:

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

11 Ответ от Николя (2018-03-25 18:45:07 отредактировано )

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Пивной таймер- будильник.

Да, забыл нарисовать, исправлюсь  :[

Дорисовал.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

12 Ответ от alex5sh

  • alex5sh
  • alex5sh
  • Профессионал
  • Оффлайн

Re: Пивной таймер- будильник.

Николя, ну я и зануда...  *HORSE*  А пищалка отдельно покупается, или ковырять откуда?
Все пока, вопросы закончились, больше мучить не буду.  *OK*

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

13 Ответ от geha69

  • geha69
  • geha69
  • Профессионал
  • Оффлайн

Re: Пивной таймер- будильник.

у братьев все есть.

Алкоголь не решает проблем, он их усугубляет и отодвигает.

14 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Пивной таймер- будильник.

Пищалку можно выдрать, если есть откуда. Нужна активная. А так да, китайцев за копейки.
