1 (2017-04-13 09:48:31 отредактировано Вова Лермонтовский)

Тема: Дело было вечером, выпить было нечего или РК на 42 трубе

Всем привет.
Я Вова лермонтовский, на форуме относительно недавно. В минувшие выходные закончил строительство колонны. Хочу поделиться некоторой радостью.
Поскольку я по двум высшим образованиям гуманитарий (юрист и экономист в одном флаконе), то все вышло немного криво, так что сильно не ругайте.
Вот тут я рассказывал, как изготовил холодильник Димрота:
Делаем холодильник димрота

А вот тут про крышечки для 20-ти литровых бутылей:
Крышечка для 20 л. бутыли

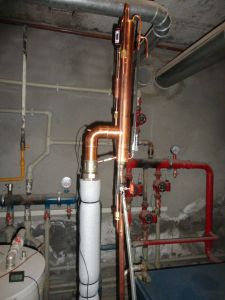

Итак, внешне все выглядит вот так, кривизна царги получилась за счет искажений объектива, на деле все ровно:

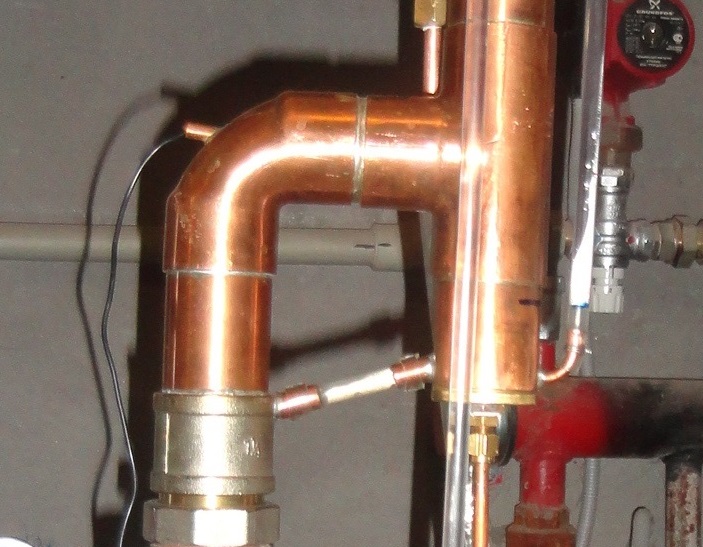

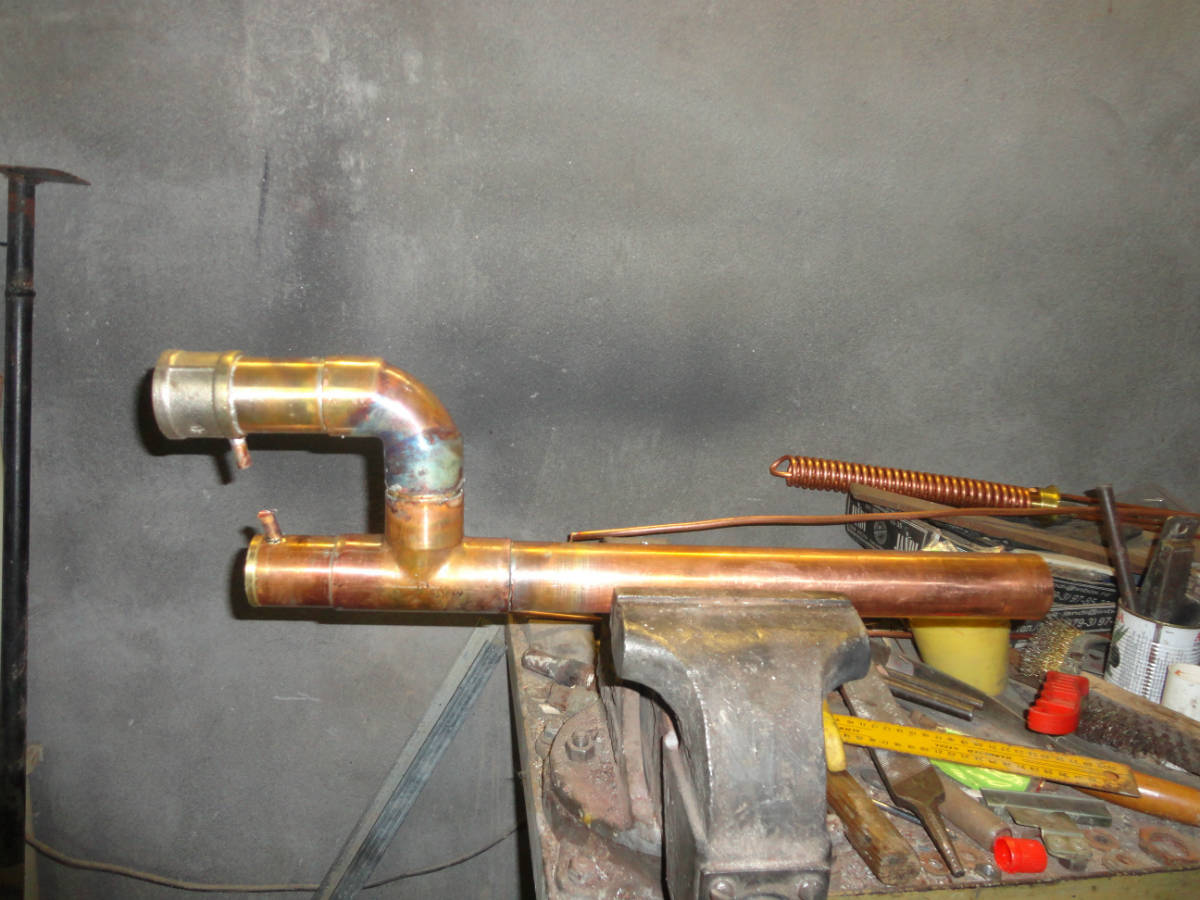

Голова:

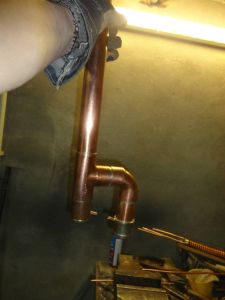

сильная побежалось возникла, когда я стал "выравнивать" "голову" что бы она не была "завалена" (паял без кондукторов).

Первоначально строительством колонны заниматься не собирался и довольствовался покупным дистиллятором с ненавистным всеми сухопарником. В свое оправдание могу лишь сказать, что это был не "Магарыч".
Пообщавшись на одном автомобильном форуме с двумя здешними завсегдатаями задумался о реконструкции оборудования. Вначале хотел сделать просто царгу, и на нее навесить холодильник, потом БК, но был переубежден местными завсегдатаями, что РК, это единственное, что мне необходимо.
В общем, наткнувшись на Авито на объявление о продаже занедорого 42 мм медной трубы, понял, что это мое.
Не буду расписывать, как я неделю вместо того, что бы работать искал в Интернете фитинги, потом бессвинцовый припой, потом флюс, потом...

Первое фиаско потерпел, когда начал паять "голову". Дело в том, что был у меня какой-то ноунеймовый припой, купленный в 90-х на блошином рынке, по утверждению продавашки - "пищевой". Попытки им спаять голову привели к полному разочарованию и осознанию собственной рукожопости. После чего я стал искать флюсы и припои.
В радиотехническом магазине приобрел вот такой припой:

который оказался жутко дорогим, затем в другом магазине оловянно-медный (диаметром всего 0,5 мм., но по приемлемой цене).



Тонкую оловянную проволочку я скручивал в "канатик" из 4 жил и отлично паял.

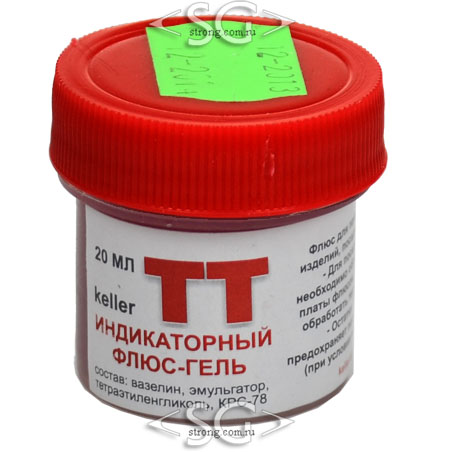

В качестве флюса вначале пытался использовать СКФ,  потом какие-то флюсы в баночках,  в итоге в магазине радиотоваров девушка-продавец предложила мне красный флюс под названием ТТ. Как она сказала: "Паяет все" и не обманула. Через неделю заехал и поблагодарил ее. Прелесть этого флюса в том, что он не выгорает и его можно "добавить", если место пайки "побежало". Очищает до девственного цвета.

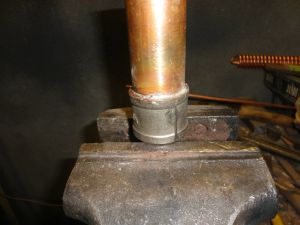

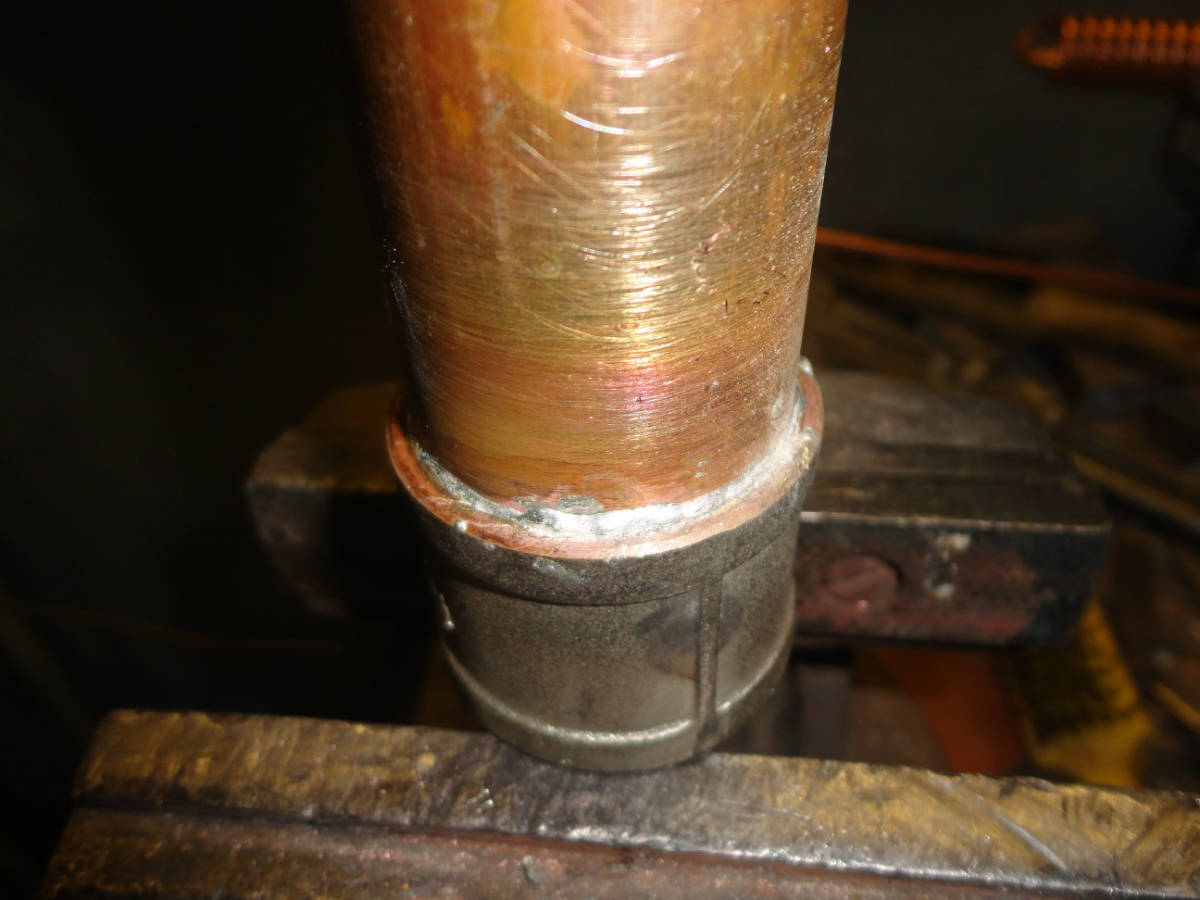

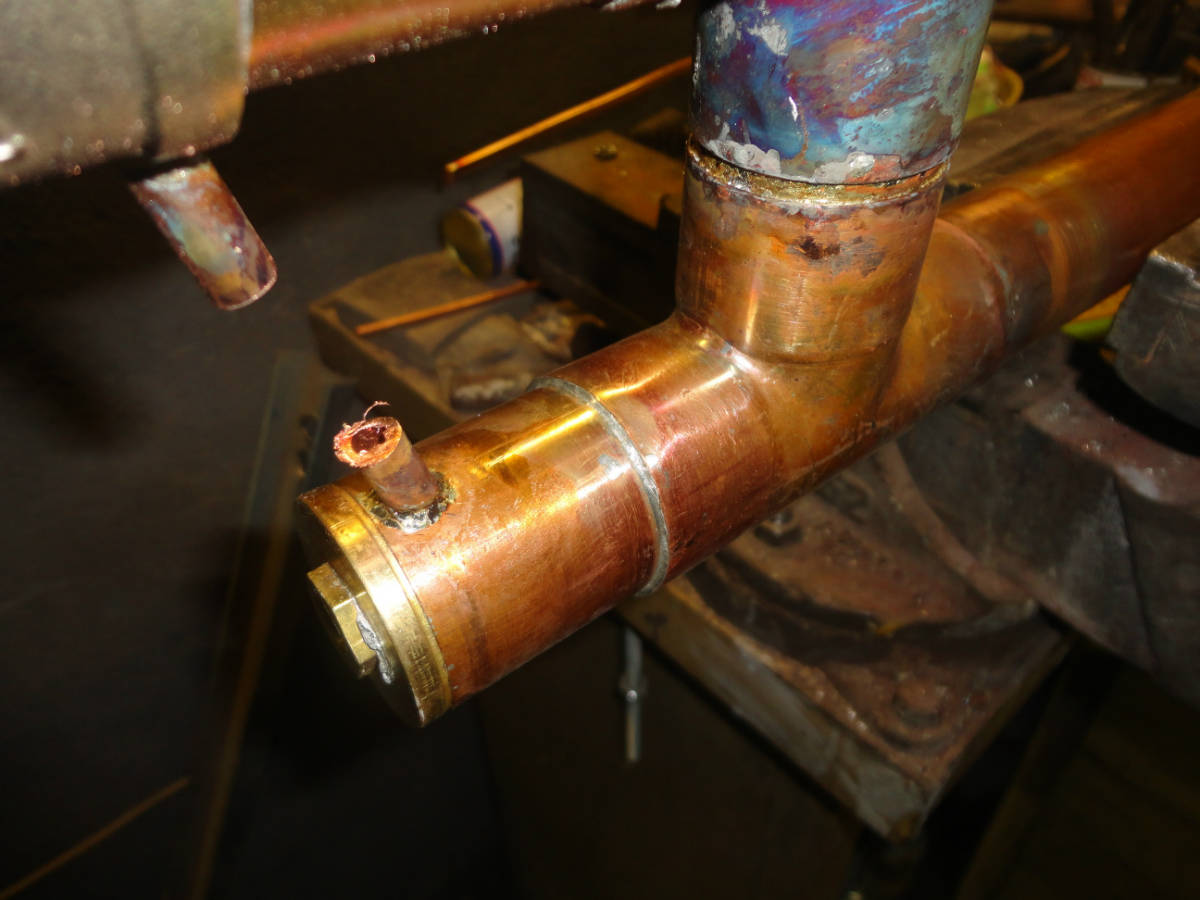

В общем, качество шва вышло вот такое:

Ну далее что можно сказать?
Все шло как и у всех. Чем хотелось бы поделиться, так это двумя миленькими "вкусняшками":
1, это вот такие разъемы

суть их в том, что бы быстро и надежно подсоединить подачу воды. накидные гайки латунные и покупались у продавцов газобаллонного оборудования. ответные части точил сам на токарном станке из латунного шестигранника "на 17".
"Бусинки" припаивал на трубки для надежности.
2. это вот такой узел измерения температуры на выходе

суть его, я думаю, понятна.

Узел регулировки расхода воды:

В воскресенье запустил колонну на воде. Температура на верхнем градуснике была стабильна - 98 градусов (живу я на высоте 670 м. над уровнем моря, если верить синоптикам, то давление было 734 мм.). Разогрев и "отбор" осуществлял на 800 вт (если верить характеристикам на электроплитку). Уровень "флегмы" в трубке гидроуровня постоянно поднимался и опускался. Причины пока не понял, попробую в выходные на СС, затем буду разбираться.
В общем, как-то так.

Медная РК, 42 мм., царга 1 м.

2

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Работа судя по описанию отличная, но на фото ни черта не видно - ооочень мелкое фото...

3 (2017-04-12 20:38:12 отредактировано Фортуна)

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Вова Лермонтовский, фото очень мелкие. Разглядеть что-либо не представляется возможным. Советую на будущее снимать аппаратурой с хорошим разрешением, потому как 150х115 и 7 Кб - это издевательство над форумчанами, и подсказать что-либо затруднительно...

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

4

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Снимал на фотик с разрешением 5 мп.
По чему фотки мелкие получились, я не понял. Завтра попробую перезагрузить или залить со стороннего файлообменника. Как лучше?

Медная РК, 42 мм., царга 1 м.

5

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Фортуна ©:

Советую на будущее снимать аппаратурой с хорошим разрешением

Аппаратуру с таким антикварным разрешением еще поискать надо. Тут дело в настройках, ИМХО.

Удиви печень - выпей воды!  ;)

6

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Вова Лермонтовский ©:

Как лучше?

Сюда напрямую до 2000Кб

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

7

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

_Михалыч ©:
Фортуна ©:

Советую на будущее снимать аппаратурой с хорошим разрешением

Аппаратуру с таким антикварным разрешением еще поискать надо. Тут дело в настройках, ИМХО.

Фотик вообще-то до 16,1 мп снимает, но для форумов я снимаю в разрешении 5 мп. Для чего серверы забивать бешанючим разрешением, да и не все форумы такой размер принимают.

Медная РК, 42 мм., царга 1 м.

8

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Вова Лермонтовский
Я так понимаю, что Вы загружаете слишком большие фотки и сайт просто не дает их открывать в настоящем разрешении, а показывает то же самое превью.
Попробуйте урезать фотки до разумных размеров.

Удиви печень - выпей воды!  ;)

9 (2017-04-12 21:32:22 отредактировано Вова Лермонтовский)

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Возможно, что и так. Дело в том, что поначалу фотки не грузились, а потом раз... и по три секунды на фотку (с моей скоростью такое не возможно). Сейчас не получается перезагрузить, попробую завтра с другого компа.

Ща глянул, фотки примерно 2,3-2,5 мб. Завтра буду уменьшать.

Медная РК, 42 мм., царга 1 м.

10

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Вова Лермонтовский, открыть с помощью паинт- изменить размер - пикселы- по горизонтали 1500 - ок - сохранить. И заливай себе с Богом.

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

11

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Вова Лермонтовский, отличная работа, но нужны фотки.
Я делаю с телефона. Потом, как указал Николай, обрабатываю в Пайнт.
Ждем фоток).

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

12

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Фууууххх... Перезалил...
Смотрите, ругайте, критикуйте...

Медная РК, 42 мм., царга 1 м.

13

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Уровень выше возврата. Типичная ошибка  в 99,99% случаев.

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

14

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Ну для юриста и экономиста, да ещё паявшего в первый раз качество пайки просто исключительное. А уровень нужно укоротить, что есть - то есть.

15

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Неее.... !!!

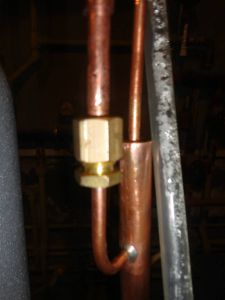

Трубка возврата в стакане загнута вверх (что-бы обеспечить заветные 35-50 мл.) и ее срез выше среза нижней трубки уровня.

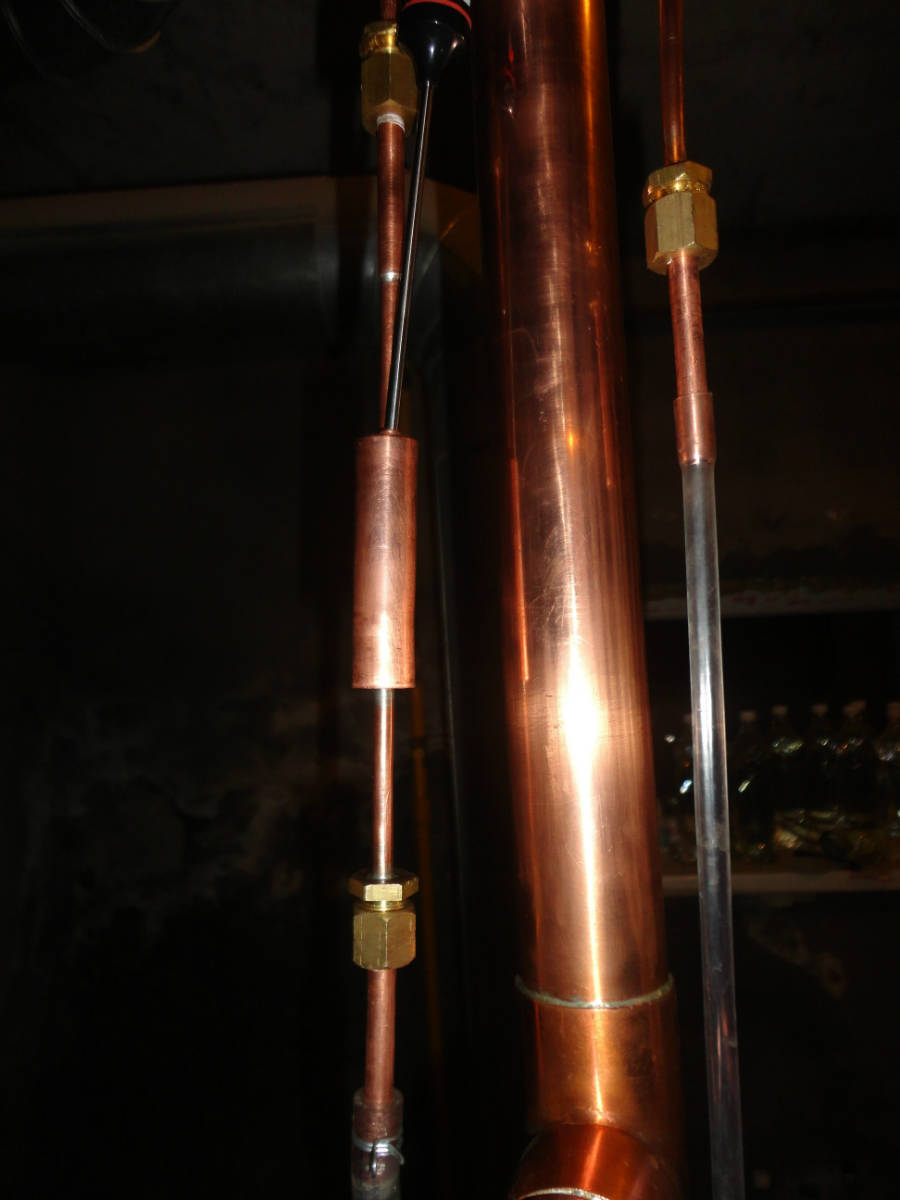

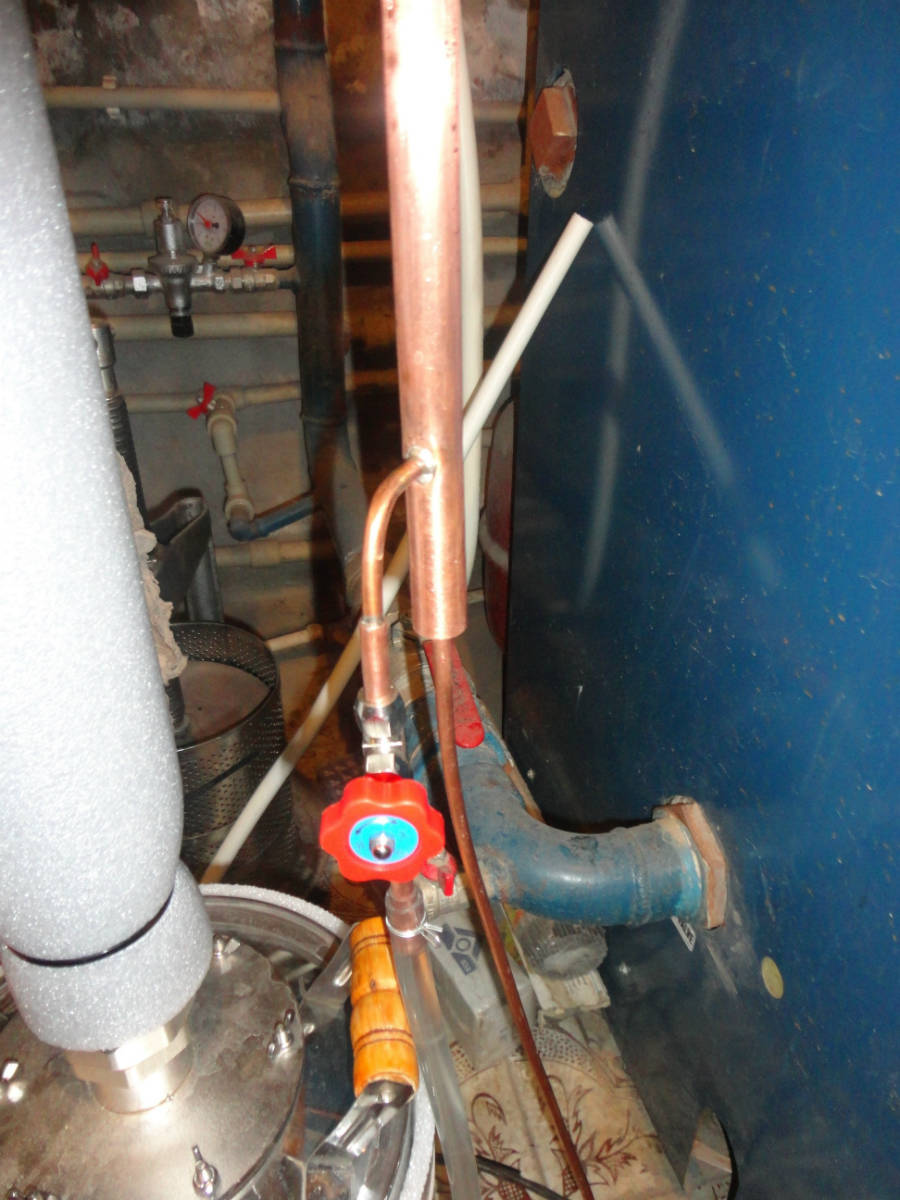

Вот тут на фото видна отметка уровня и собственно сам уровень:

Медная РК, 42 мм., царга 1 м.

16

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Вова Лермонтовский ©:

Неее.... !!!

Ну уговорили :). Хотя я бы ещё сантиметрик вниз от уровня оттяпал.

17

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Тогда уж отпилить...
Только вот трубку я врядли по меньшему радиусу смогу согнуть. Сделал себе экспромт-трубогиб 2-х болтов М14, на которых трубка итак гнулась на грани залома.

Медная РК, 42 мм., царга 1 м.

18

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Вова Лермонтовский ©:

Неее.... !!!

Ну, дык, чертежа-то нет... *DONT_KNOW* , а я не рентген...

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

19

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Кстати, интересно наблюдать, как температура воды на выходе меняется в зависимости от давления в системе водоснабжения (манометр тут же стоит), открытого на кухне крана, изменения скорости отбора.

Медная РК, 42 мм., царга 1 м.

20

Re: Дело было вечером, выпить было нечего или РК на 42 трубе

Вова Лермонтовский ©:

Только вот трубку я врядли по меньшему радиусу смогу согнуть

Я мелкие трубочки гнул с помощью тисков - сначала сгибал трубочку руками, до того момента, когда начинался залом. Залом, естественно, получался перпендикулярно плоскости сгиба (в плоскости сгиба на сужение, перпендикулярно - на расширение). После этого зажимал трубку за место залома в тисках, при этом немного выправляя залом, и аккуратненько догибал свободные концы трубки руками или пассатижами.
