26

Re: Ректификационная колонна с паровым отбором

devil-arz, при захлебе деф не пускает пар на выход, т.е флегма создает пробку в верхней части колонны. Начинает расти давление, пока пар не прошибет эту пробку. У меня в тестовом режиме захлеба на БК начинает из-под крышки сифонить слегка, а потом уже плевок идет.

Бк 28/350 (750)
Рк 28/850 (1600)
Бк 54/750

27

Re: Ректификационная колонна с паровым отбором

Artem.SHitov пишет:

при захлебе деф не пускает пар на выход

Как это не пускает? это же не герметичная крышка  :)

Artem.SHitov пишет:

флегма создает пробку в верхней части колонны. Начинает расти давление, пока пар не прошибет эту пробку

Это получается насадка настолько плотная что проходное отверстие сужается и не способно пропускать то количество пара и флегмы одновременно. Но если это только тестовый режим)
Мы же говорим про номинальный режим работы)

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

28

Re: Ректификационная колонна с паровым отбором

devil-arz пишет:

Для чего использовать манометр именно в этой конструкции если система получается не герметичная.

Давление мерить оно там будет отличаться от атмосферного.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

29

Re: Ректификационная колонна с паровым отбором

al пишет:

Давление мерить оно там будет отличаться от атмосферного.

А есть значение максимального допустимого давления или зависит от оборудования?
А то как то опасно гнать на газу  @=

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

30

Re: Ректификационная колонна с паровым отбором

devil-arz пишет:

А то как то опасно гнать на газу

на самом деле все плитки, которые разогреваются опасны. Конечно обобщаю, но почти все прошли через брызги спирта, особенно на БК при захлебе. Я для себя решил сразу только индукция, а когда понял, что регулировать сложно добавил тэн.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

31 (2015-12-14 20:20:56 отредактировано Artem.SHitov)

Re: Ректификационная колонна с паровым отбором

devil-arz пишет:

насадка настолько плотная

не совсем, хорошая насадка удерживает флегму, не дает ей просто так капать с нее. Когда флегмы много, получается слой жидкости.

Бк 28/350 (750)
Рк 28/850 (1600)
Бк 54/750

32

Re: Ректификационная колонна с паровым отбором

Иван, данная колонна существует только виртуально или есть реально работающая?
Практически набрал материал, единственно труба не 60 будет а 57 с внутренним диаметром 52, высота может быть выше.
и по поводу гофрированной рубашки где установлен дефлегматор, могу найти такую гофрированную и есть в наличии обычная ровная труба на 90.

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

33

Re: Ректификационная колонна с паровым отбором

devil-arz,
Из этого материала построить стабильную РК. Начать радоваться жизни, а вот когда надоест переходить к экспериментам.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

34 (2015-12-15 15:41:59 отредактировано devil-arz)

Re: Ректификационная колонна с паровым отбором

al пишет:

devil-arz,
Из этого материала построить стабильную РК. Начать радоваться жизни, а вот когда надоест переходить к экспериментам.

Вы наверное имеете ввиду с жидкостным отбором, так?
В принципе я не против)) только мне хочется чтоб дефлегматор был на колонне, не с отклонением от неё

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

35 (2015-12-15 15:56:30 отредактировано al)

Re: Ректификационная колонна с паровым отбором

devil-arz пишет:

чтоб дефлегматор был на колонне, не с отклонением от неё

Это плохо, вся прелесть в том, что дефлегматор отведен в бок. Это позволяет организовать правильный узел отбора, который делает колонну стабильной.Угол наклона дефлегматора не имеет значения, в идеале он вертикальный. Наклонять начали для некоторой экономии высоты.

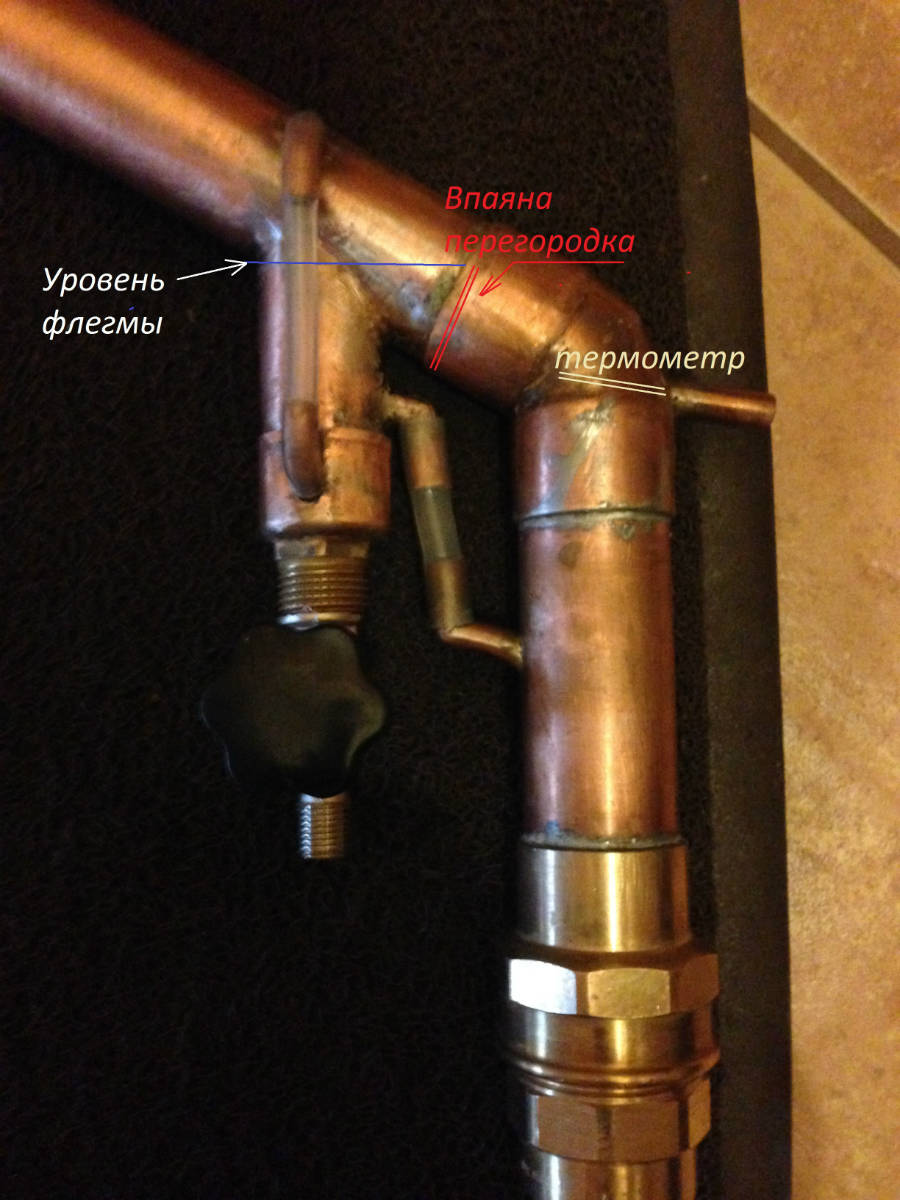

Я первоначально собрал вот так.

Через некоторое время отказался. Хотя схема абсолютно рабочая, в таком исполнении ее легко "затопить" и стабильность падает, температура постоянно дает пилу из-за попадания флегмы на датчик.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

36

Re: Ректификационная колонна с паровым отбором

al, посмотрел на электронику к РК и что то боязно стало, хотя по образованию электрик и в молодости посещал кружок радиоэлектроники))
надо спокойно ещё раз всё обдумать.
ещё дело в том что трубы все у меня толстостенные и выносить дефлегматор с узлом отбора в сторону от колонны черевато её отрокидыванием.
в принципе могу доехать до другого города и купить любую нержавейку, машина просто пока не на ходу)

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

37 (2015-12-15 17:49:16 отредактировано )

Re: Ректификационная колонна с паровым отбором

devil-arz пишет:

что то боязно стало

не понял что? Там все при помощи палки и веревки сделано. Самое простое сработку термостата запустить на релюшки, а там чего хочешь можно лепить. Светодиод есть на плате термостата, показывает срабатывание, пищалку любую можно. Можно из звуковой открытки через релюшку запитать, будет песни детские петь.

devil-arz пишет:

в принципе могу доехать до другого города и купить любую нержавейку, машина просто пока не на ходу)

Я бы использовал царгу какая есть, а остальное из меди спаял бы и не мучился.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

38 (2015-12-15 18:37:45 отредактировано devil-arz)

Re: Ректификационная колонна с паровым отбором

al пишет:

остальное из меди спаял бы и не мучился

так меди то нет))
мне проще из нержавейки сварить самому)

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

39

Re: Ректификационная колонна с паровым отбором

devil-arz пишет:

мне проще из нержавейки сварить самому)

Можно из нержи, димрот только медным сделать.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

40

Re: Ректификационная колонна с паровым отбором

al пишет:

димрот только медным сделать

именно так и думал, даже пробовал варить нержавейку с медью, вроде получается

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

41

Re: Ректификационная колонна с паровым отбором

devil-arz пишет:

варить нержавейку с медью,

Варить ее не надо. Нерж с медью нужно паять, жестким припоем (медь с серебром) с бурой.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

42

Re: Ректификационная колонна с паровым отбором

devil-arz, Бражная колонна Moonshine Guru

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.

43 (2015-12-15 21:43:55 отредактировано )

Re: Ректификационная колонна с паровым отбором

al пишет:

Варить ее не надо. Нерж с медью нужно паять, жестким припоем

У меня нет ни припоя ни специальной горелки, хотя припой можно купить, не большие деньги, есть пропан, кислород, пропановская большая горелка, есть горелка малютка для ацителена, баллон с ацетиленом поменял на аргон а горелки остались))
Но медью с аргоном прочнее и получше приварится)

Иван пишет:

devil-arz, Бражная колонна Moonshine Guru

так это же практически моя колонна если не брать во внимание размеры
Всё таки посмотрю в сторону РК с жидкостным отбором, но боюсь намного ли будет лучше?
Удобней? да, возможно.

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

44

Re: Ректификационная колонна с паровым отбором

devil-arz, на одной и той же царге БК и РК ведут себя похоже, но на РК и по-крепче если надо, и настрйки понятнее, и диапазон их шире. Плюс отжатие хвостов, долго, нудно, но без потерь.

Бк 28/350 (750)
Рк 28/850 (1600)
Бк 54/750

45

Re: Ректификационная колонна с паровым отбором

devil-arz пишет:

намного ли будет лучше?

Разделение фракций лучше.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.

46 (2015-12-15 22:07:53 отредактировано )

Re: Ректификационная колонна с паровым отбором

Artem.SHitov пишет:

но на РК и по-крепче если надо

Так я не за крепость а за качество, мне моя Абы-как выдаёт 94% при скорости около 700мл в час.
А вот по поводу отжатия хвостов да, мне этого не хватает, и ещё не хватает стабильности, а то от своей БК далеко не ухожу))

Иван пишет:

Разделение фракций лучше

высота за качество а диаметр за производительность?

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

47

Re: Ректификационная колонна с паровым отбором

devil-arz пишет:

Так я не за крепость а за качество,

За крепость и качество отвечают единицы переноса Теория ректификации
В БК ограниченное ФЧ, в РК до бесконечности... вот и сделай выводы.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.

48

Re: Ректификационная колонна с паровым отбором

Иван пишет:

За крепость и качество отвечают единицы переноса Теория ректификации
В БК ограниченное ФЧ, в РК до бесконечности... вот и сделай выводы.

благодарю ещё раз за наводку  :)

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

49

Re: Ректификационная колонна с паровым отбором

devil-arz пишет:

за наводку

Это не обязательно для водки).

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

50

Re: Ректификационная колонна с паровым отбором

al, у Ивана "аллергия" на водку, давным давно я писал про изготовление стартера для винограда и выкладывал фото водки, так вот эта фотка провисела пару минут и всё, удалили  :lol:
