201 Ответ от TGV (2022-11-18 15:57:10 отредактировано TGV)

  • TGV
  • TGV
  • Профессионал
  • Онлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

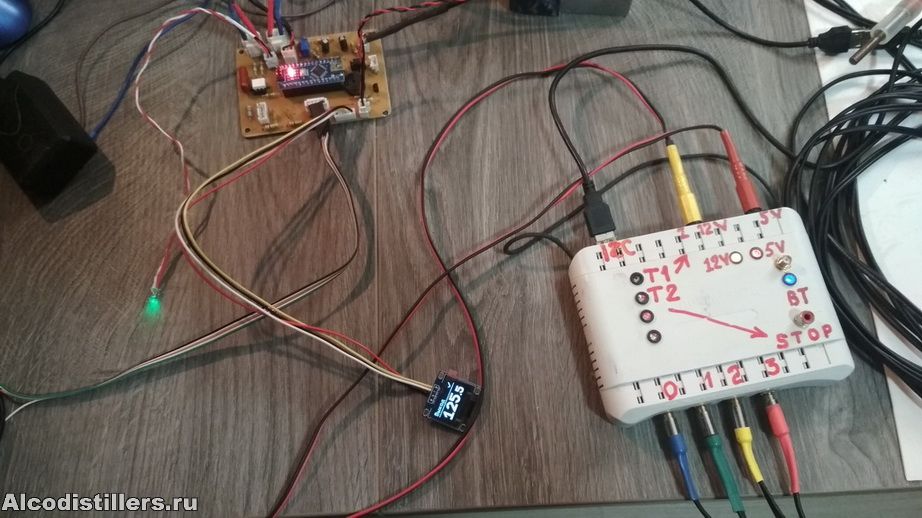

kvic. это я всё пытаюсь проверить совместимость старого железа с новой программой.
Вчера ради этого припаял шлейфик к экрану и залил новую прошивку. Все работает как доктор прописал.

А сегодня на работу пришёл и вспомнил что в новой схеме ТЛ-ка по другому включена. Как же оно работало?
Вот и вылезла ошибочка.

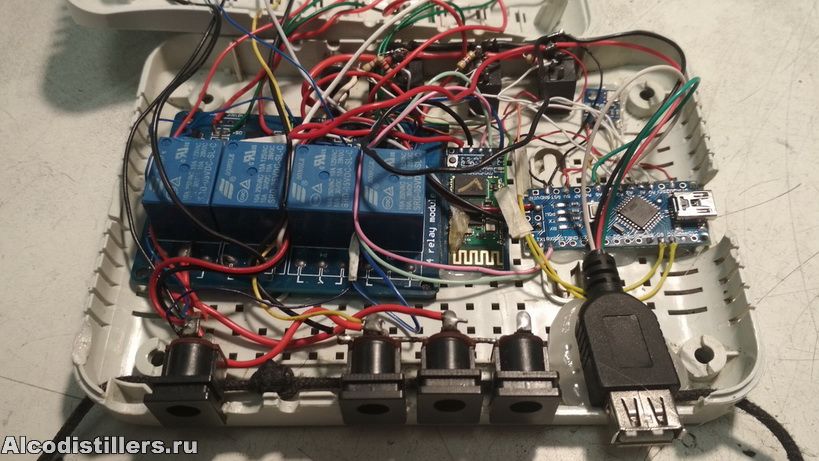

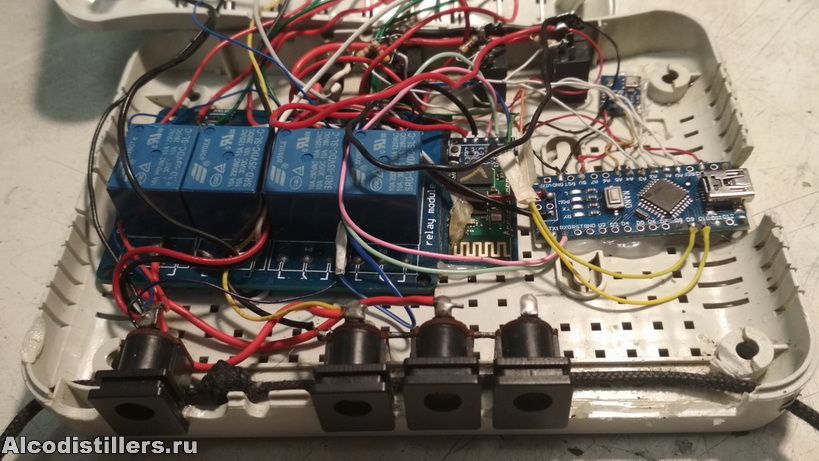

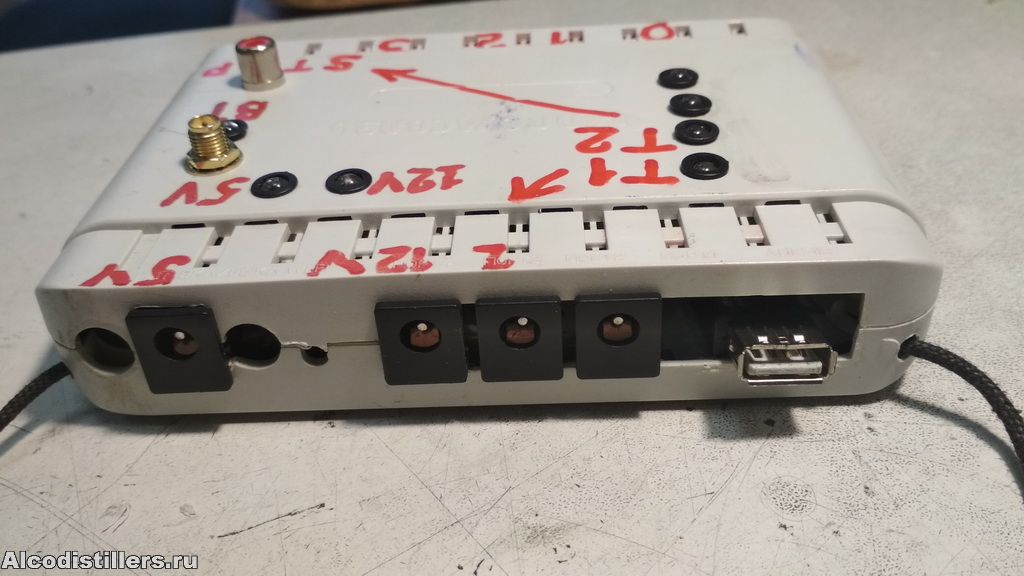

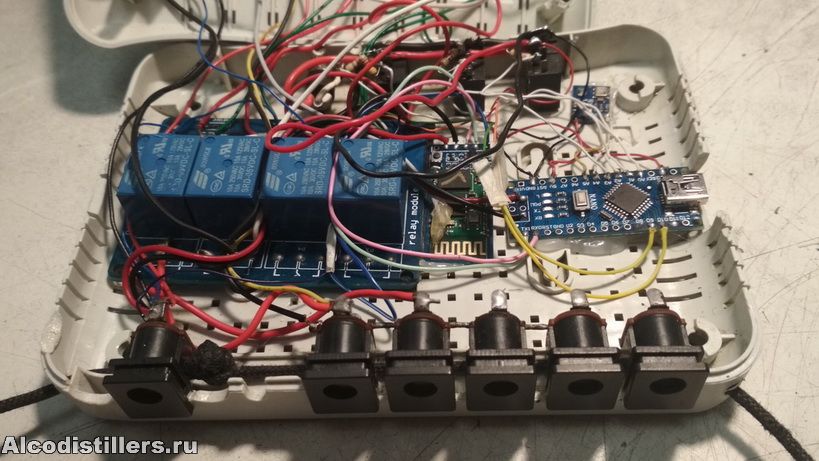

Сейчас разобрал свой блок управления, выбросил два не нужных разъёма для исполнительных устройств и установил разъём USB для связи с регулятором.

Проведу дома сегодня тестовые испытания.

  • 001.jpg
    size: 173.98Кб type: jpg
  • 002.jpg
    size: 152.56Кб type: jpg
  • 003.jpg
    size: 156.29Кб type: jpg
  • 004.jpg
    size: 165.03Кб type: jpg
  • 005.jpg
    size: 161.02Кб type: jpg
Умеренное употребление алкоголя - часть здорового образа жизни!

202 Ответ от TGV (2022-11-18 19:02:00 отредактировано )

  • TGV
  • TGV
  • Профессионал
  • Онлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

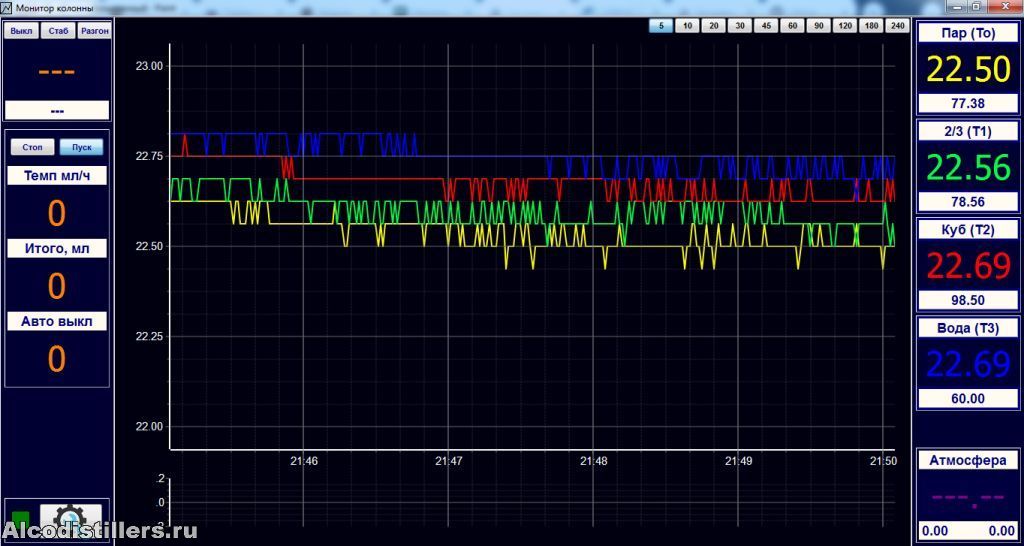

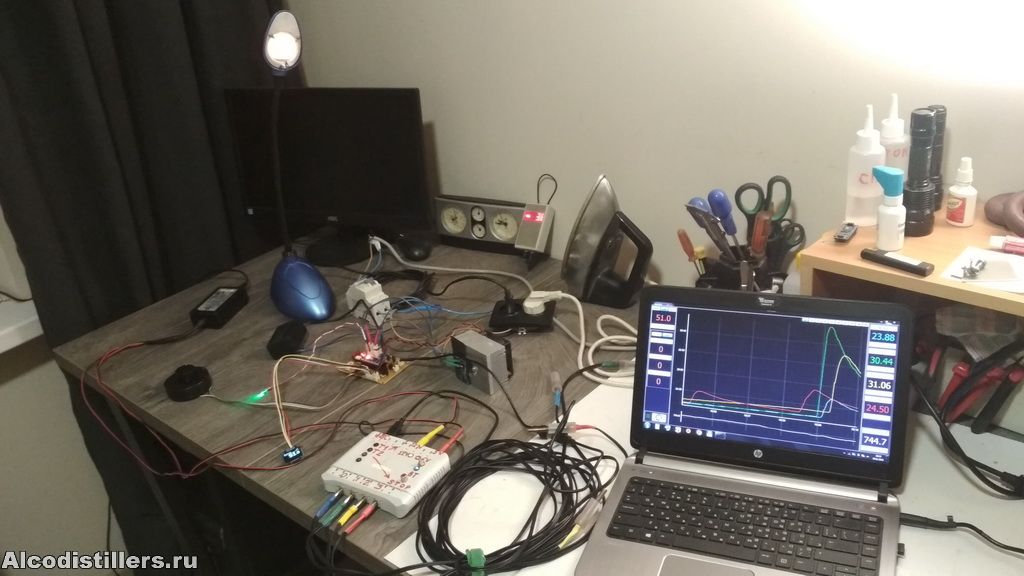

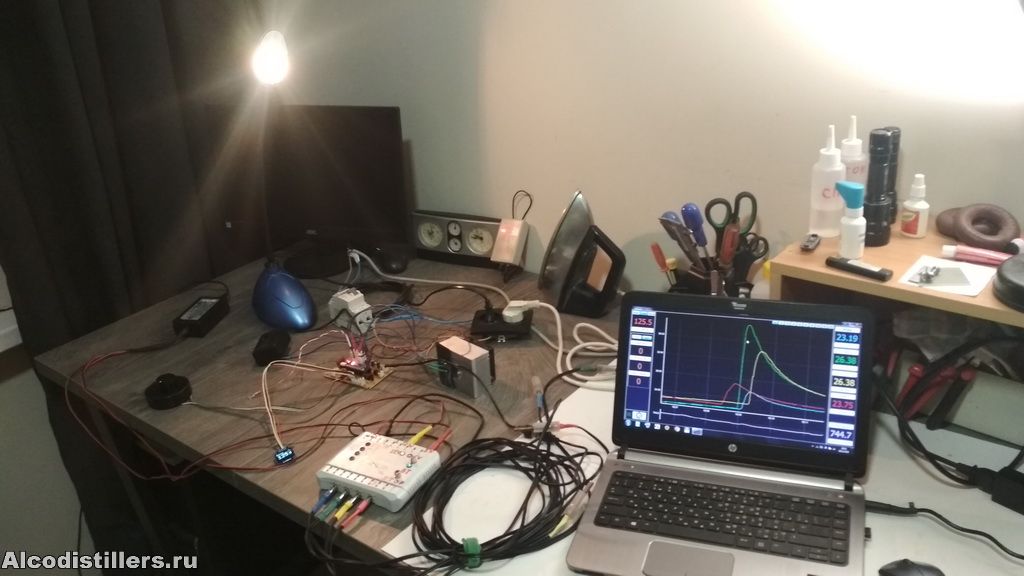

Испытания прошли успешно!  *YAHOO*

Связь между устройствами присутствует.

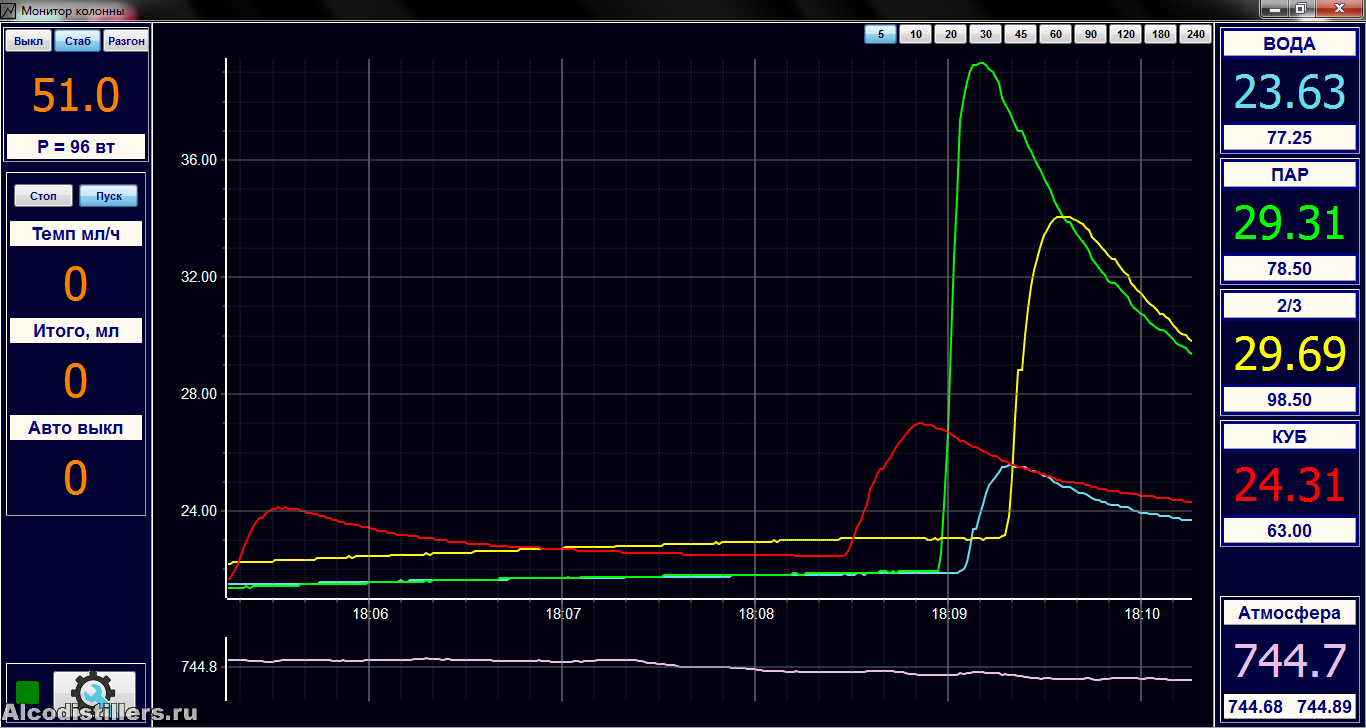

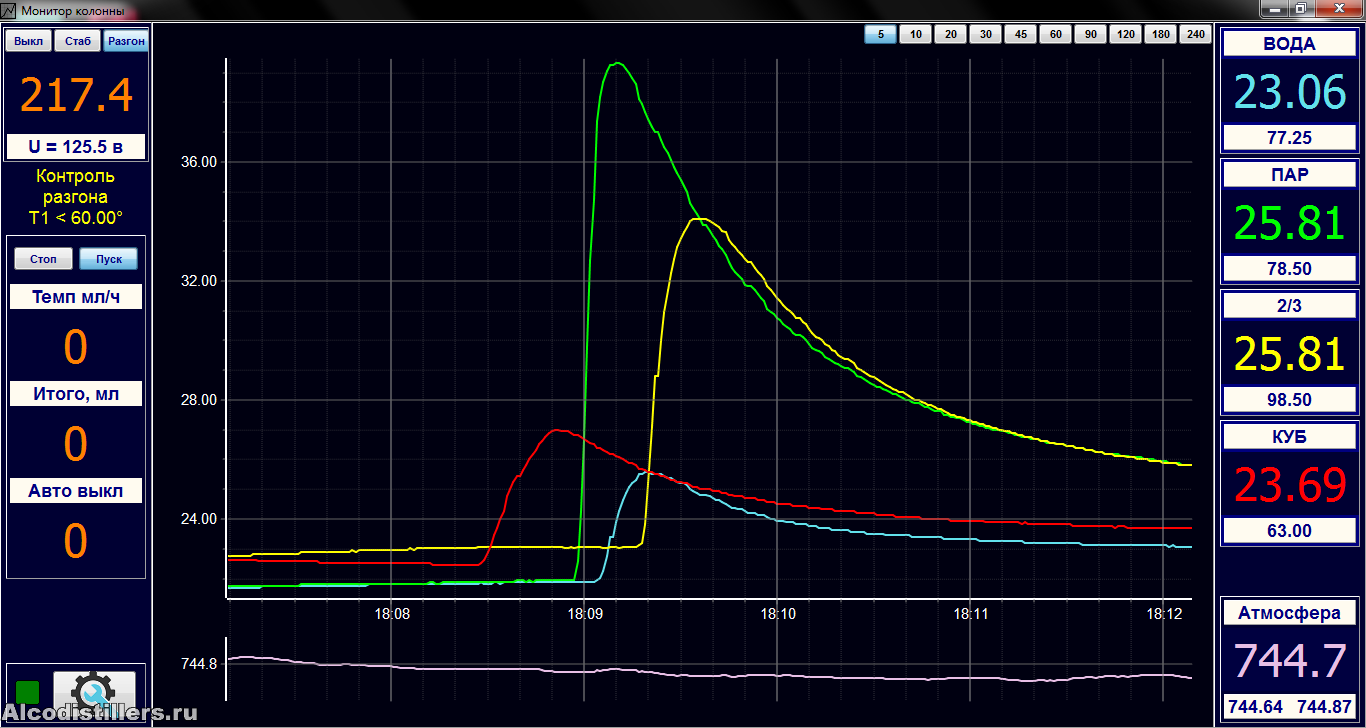

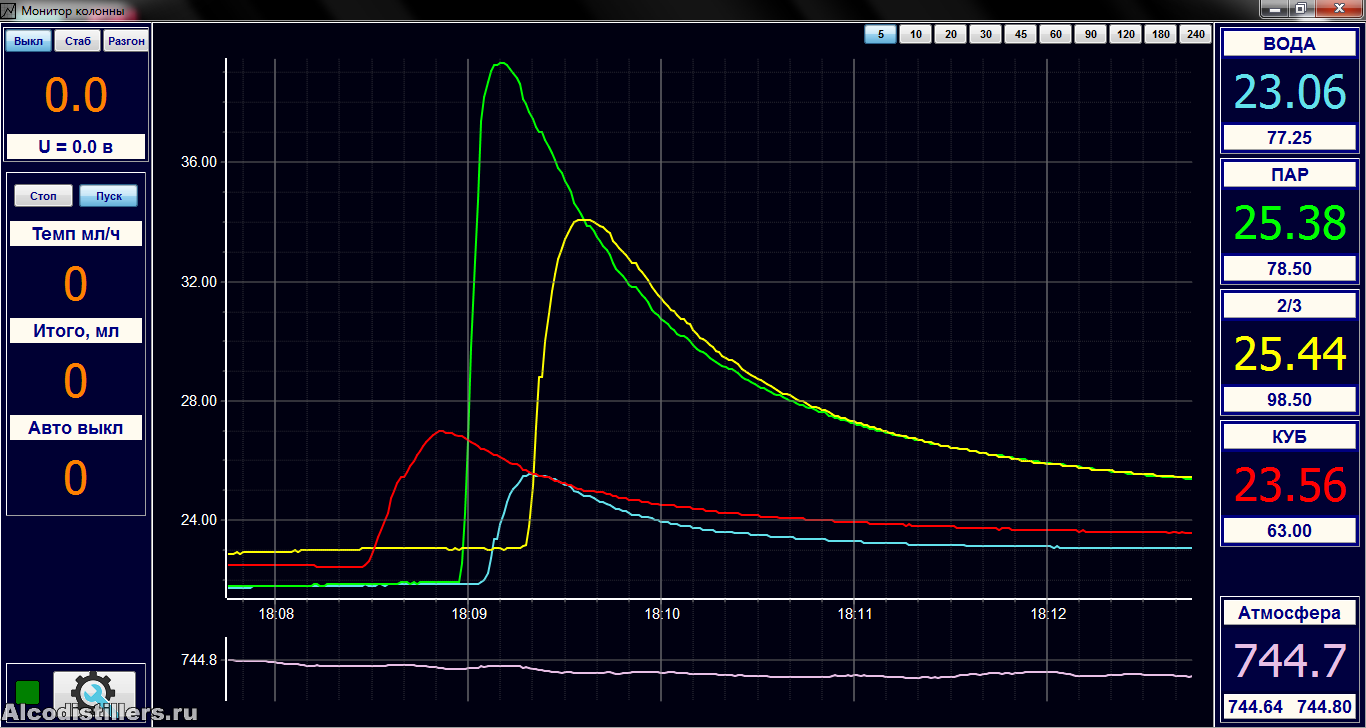

Теперь мне не нужно будет вручную записывать изменение мощности стабилизатора.

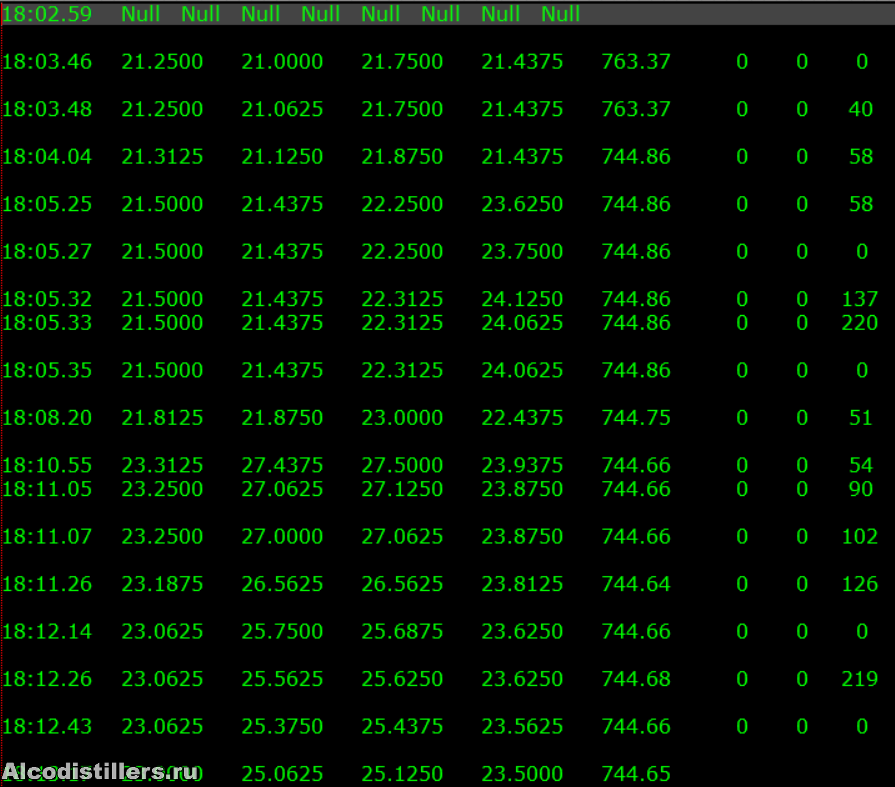

Пример лога (отредактирован).

Осталось проверить UART, и можно компановать.

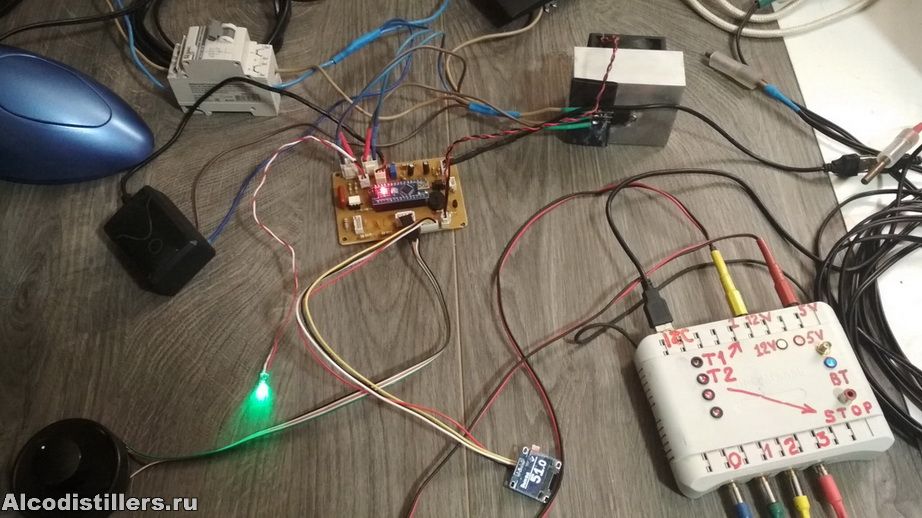

Два устройства соединил. Осталось перистальтический насос подключить.

  • 001.jpg
    size: 160.23Кб type: jpg
  • 002.jpg
    size: 177.31Кб type: jpg
  • 003.jpg
    size: 171.38Кб type: jpg
  • 004.jpg
    size: 145.27Кб type: jpg
  • 005.png
    size: 72.57Кб type: png
  • 006.png
    size: 73.25Кб type: png
  • 007.png
    size: 75.17Кб type: png
  • 008.png
    size: 74.09Кб type: png
  • 009.png
    size: 81.69Кб type: png
Умеренное употребление алкоголя - часть здорового образа жизни!

203 Ответ от kvic

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

TGV ©:

Связь между устройствами присутствует.

Через изолятор, надеюсь?

TGV ©:

совместимость старого железа с новой программой

Малосовестимо.
Свистелки и перделки разные.  :D

РК 35х1600

204 Ответ от TGV

  • TGV
  • TGV
  • Профессионал
  • Онлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

kvic ©:

...Через изолятор, надеюсь?...


Естественно.

kvic ©:

....Малосовестимо...Свистелки и перделки разные...

А что такого разного, чего у меня нет?
Состав комплекса:
- регулятор напряжения - ЕСТЬ
- контроллер насоса - ЕСТЬ
- четырехканальный измеритель температуры - ЕСТЬ
- устройства индикации и управления - ЕСТЬ
- радио модуль  для удаленного управления по Bluetooth - ЕСТЬ
- измеритель атмосферного давления на BMP180 - ЕСТЬ
- программное обеспечение  - ЕСТЬ

Умеренное употребление алкоголя - часть здорового образа жизни!

205 Ответ от kvic

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

TGV ©:

А что такого разного, чего у меня нет?

Имеется в виду программная совместимость частей.
У совсем старой прошивки стабилизатора нет обмена по I2C,
а в новой выключен UART и нет поддержки индикатора на 1637.
Так, для примера.

РК 35х1600
TGV

206 Ответ от TGV

  • TGV
  • TGV
  • Профессионал
  • Онлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

kvic ©:

...Имеется в виду программная совместимость частей.
У совсем старой прошивки стабилизатора нет обмена по I2C,...

Это я в курсе. Да и "старое железо" можно назвать только условно. По сути оно то не изменилось.
Это я про стабилизатор.

kvic ©:

...а в новой выключен UART

А про это не знал. А я уже сел шнурок паять для проверки UART.

kvic ©:

...и нет поддержки индикатора на 1637....

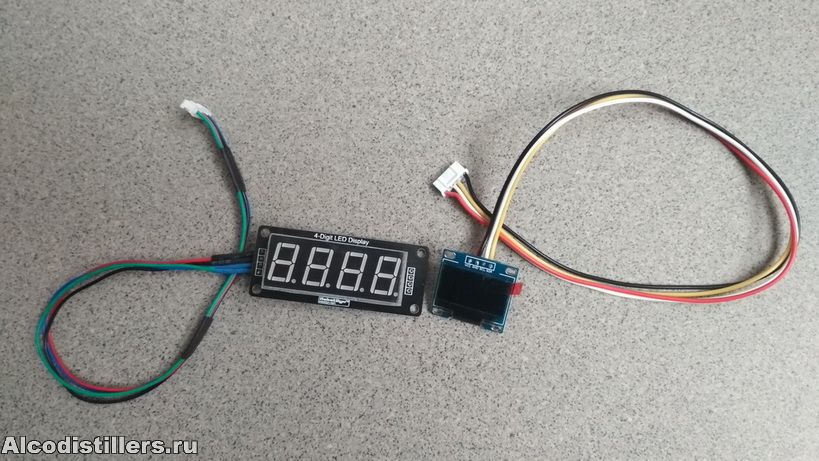

Изначально делал на 1637, чтобы лучше видеть циферки, но чтобы работать с новой прошивкой, добавил OLED. Я в одну ардуину залью старую прошивку, а во вторую - новую, и буду менять их по мере надобности. UART мне тоже нужен.
Ещё хотел сказать что точка на экранчике мне больше нравится чем птичка. Её издалека видно. И какая-то она душевная. Напоминает светодиод. А птичка - отметку в бюрократическом документе.

Умеренное употребление алкоголя - часть здорового образа жизни!

207 Ответ от kvic (2022-11-18 23:03:09 отредактировано kvic)

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

TGV ©:

точка на экранчике мне больше нравится чем птичка. Её издалека видно. И какая-то она душевная. Напоминает светодиод.

Ну так исходники открыты.
Залезь в шрифты и изобрази, что нравится.  :)
fonts.inc - FONT8x16 :

.db        $00, $00, $00, $18, $18, $20, $40, $80, \
        $00, $00, $00, $18, $18, $04, $02, $00 ;    нет 1 :
.db        $00, $40, $20, $18, $18, $00, $00, $00, \
        $01, $02, $04, $18, $18, $00, $00, $00 ;    нет 2 ;
.db        $80, $80, $00, $00, $00, $00, $00, $00, \
        $03, $07, $0F, $1E, $3C, $38, $3C, $1E ;    да 1  <
.db        $00, $80, $C0, $E0, $F0, $78, $3C, $1E, \
        $0F, $07, $03, $01, $00, $00, $00, $00 ;    да 2  =

$3C $3D ("да") - птичка, $3A $3B ("нет") - крестик.
Каждая хреновинка занимает два знакоместа.
Байт вертикальный младший бит наверху, развертка слева направо, потом сверху вниз.
Вроде не наврал.  :D

TGV ©:

UART мне тоже нужен.

Предлагаешь вернуть?
Это в общем-то недолго.
Просто он в комплексе не нужен в стабилизаторе.
Можешь взять тут прошивку:
https://drive.google.com/file/d/1KFdySu … Xs0OOPwE3/
Там UART включен, 1637 отсутствует.

РК 35х1600
TGV

208 Ответ от TGV

  • TGV
  • TGV
  • Профессионал
  • Онлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

kvic  *DRINK*

Умеренное употребление алкоголя - часть здорового образа жизни!

209 Ответ от Андрей6319

  • Андрей6319
  • Профессионал
  • Оффлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

TGV, на вашей упрощенной схеме, на выводах блютуз модуля светодиод. Я правильно понимаю что он мигает при обмене данными?

210 Ответ от TGV (2022-11-19 15:35:53 отредактировано TGV)

  • TGV
  • TGV
  • Профессионал
  • Онлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

Андрей6319 ©:

TGV, на вашей упрощенной схеме, на выводах блютуз модуля светодиод. Я правильно понимаю что он мигает при обмене данными?

Нет. Он загорается когда образуется связь между устройствами и горит постоянно. Это ножка STATE.
НОЖКИ
VCC — (питание 3,6 – 6 В);
GND — (земля).
TXD, RXD — UART интерфейс;
STATE — индикатор состояния;
KEY — контакт для входа в режим программирования.

Умеренное употребление алкоголя - часть здорового образа жизни!

211 Ответ от Андрей6319

  • Андрей6319
  • Профессионал
  • Оффлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

TGV ©:

Он загорается когда образуется связь между устройствами

Все равно функция полезная. Просто я был в раздумье, сверлить под него дырку, или и так сойдет. Сверлить.

212 Ответ от Андрей6319 (2022-11-20 19:06:28 отредактировано Андрей6319)

  • Андрей6319
  • Профессионал
  • Оффлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

kvic, спасибо за разработку!
TGV, спасибо за упрощение!
Собрал, заработало. Правда пришлось повозиться с подключением по блютуз. Оно требовало с меня код, а у меня его нету. Начал вводить "еврокоды", как говаривал один мой знакомый слесарь-наладчик - перебрал все и не помогло. Но подошел первый же руссокод( 1234) и... радость в хате состоялась :)
kvic, а с маленьким дисплеем ничё так, и без линзы видно :)


Энкодер ставить придется, заданные, с компа, пороговые значения температур, при выключении сбрасываются на прежние( или они какие-то базовые?).
Нехватает корректировки датчиков, но, это я немного перфекционистирую. Тфу ты блин, понапридумывают же ругательства, язык сломаешь на...
Зато можно выдергивать и менять местами датчики не перезагружая прогу. Это есть гут.
Совсем не боится моего частотника, TempMeter виснет наглухо.
В общем что могу сказать... наверное придется насос делать :D

Еще раз всем спасибо.

TGV, JohnJohnov
  • 45.jpg
    size: 143.74Кб type: jpg

213 Ответ от kvic (2022-11-20 20:10:50 отредактировано kvic)

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

Андрей6319 ©:

пороговые значения температур, при выключении сбрасываются на прежние

Добавил запоминание порогов при работе с компа.
Перепрошей ардуину.

Андрей6319 ©:

Нехватает корректировки датчиков

Не-а, это без меня.

Андрей6319 ©:

наверное придется насос делать

Пора модели для печати в проект выкладывать?
----
Измеритель атмосферного давления ставить не стал, смотрю?

РК 35х1600

214 Ответ от Андрей6319 (2022-11-20 21:55:21 отредактировано )

  • Андрей6319
  • Профессионал
  • Оффлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

kvic ©:

Измеритель атмосферного давления ставить не стал, смотрю?

Забыл я про него, когда заказывал комплектующие.

kvic ©:

Не-а, это без меня.

Я без претензий, просто к слову пришлось. Да и связаны они у меня сейчас изолентой в кучу, так разница показаний - две десятки. Поменял местами так, чтоб минимальная разница была у тех, что будут на пару и 2/3. Где-то 2-4 сотки выходит, потом гляну что будет при 80 гр., ближайшие по температуре помечу и в эти точки буду ставить.

kvic ©:

Пора модели для печати в проект выкладывать?

Крайняк - али. А вообще хочется сделать самоделку из чего-то термостойкого, чтоб не ставить перед ним охладитель.

kvic ©:

Добавил запоминание порогов при работе с компа.
Перепрошей ардуину.

Да я читал тут про обновления. Зашел на GitHub, вроде новых файлов не увидел, ну и запихнул прошивку, которую сразу скачал, не хочу рисковать там, где не понимаю :)  Ничего страшного, пока греется, запросто успею цифры поменять.
Просьба у меня к вам есть: если не затруднит, померьте свой БП 12В( длина-ширина-высота) и драйвер( длина-ширина). Места в блоке мало, хотелось бы определиться влезет или нет. А у китайцев как-то мутно все с этим делом.

Андрей6319 ©:

две десятки

Какие там десятки, наверное запаялся :) :


  • 1.jpg
    size: 88.6Кб type: jpg

215 Ответ от kvic (2022-11-20 22:17:53 отредактировано )

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

Андрей6319 ©:

померьте свой БП 12В( длина-ширина-высота) и драйвер( длина-ширина)

БП 90х60х35,
драйвер 16х22х24, 24 - высота с ножками

Андрей6319 ©:

новых файлов не увидел

И не увидишь.
Он тот же, только изменённый.

Андрей6319 ©:

не хочу рисковать

Никакого риска.

Андрей6319 ©:

пока греется, запросто успею цифры поменять.

Ну, дело хозяйское.


Андрей6319 ©:

ближайшие по температуре помечу и в эти точки буду ставить

От атмосферного давления и сырья неплохо так зависит.
Так что точки будут плавать.


Андрей6319 ©:

хочется сделать самоделку из чего-то термостойкого

металл?
У тебя вроде есть возможность металлообработки.
А так PETG вполне нормально работает.

Андрей6319 ©:

чтоб не ставить перед ним охладитель

У спирта достаточно приличный ТКР.
Измерив объем горячего можешь увидеть, что объем холодного существенно меньше.

РК 35х1600

216 Ответ от SLOG (2022-11-20 22:45:40 отредактировано SLOG)

  • SLOG
  • SLOG
  • В отпуске
  • Оффлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

kvic ©:

Пора модели для печати в проект выкладывать?

Модель насоса для печати, если не ошибаюсь, была в насосной теме. Модель корпуса было бы интересно посмотреть.

З.Ы. Год назад хотел сделать насос из металла :) по китайскому образцу с Али - всё что можно было нарезать и насверлить без токарного и фрезерного станка сделал на работе. А потом плюнул на это - времени не хватает ни на что. Так и валяются заготовки в ящике с инструментом. А насос в итоге заказал у китайцев пластмассовый.

217 Ответ от kvic (2022-11-20 22:48:27 отредактировано kvic)

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

SLOG ©:

Модель насоса для печати, если не ошибаюсь, была в насосной теме.

Ага. Только я её немного доработал. В принципе ничего такого, там миллиметр, там отверстие, но на мой взгляд стало лучше.
Ну и под два разных вида подшипников вариации.

SLOG ©:

Модель корпуса было бы интересно посмотреть.

Какого корпуса?

SLOG ©:

А насос в итоге заказал у китайцев пластмассовый.

Фи. Месье знает толк в извращениях.  :D
А 3д-принтер зачем купил?

РК 35х1600

218 Ответ от SLOG

  • SLOG
  • SLOG
  • В отпуске
  • Оффлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

kvic ©:

Какого корпуса?

Так под комплекс - как на фото из первого сообщения. Ну если возможно, конечно. Печать еле-еле освоили, а вот проектирование моделей - пока ой...

kvic ©:

А 3д-принтер зачем купил?

Китайский насос уже почти год как на боевом посту! А принтер только-только заступил на дежурство :).

219 Ответ от kvic

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

SLOG ©:

на фото из первого сообщения. Ну если возможно, конечно.

Всё возможно.
Только он под специфическую комплектацию.
Там шаг влево шаг вправо и потроха не влезут.

РК 35х1600

220 Ответ от SLOG (2022-11-21 10:24:30 отредактировано SLOG)

  • SLOG
  • SLOG
  • В отпуске
  • Оффлайн

Re: Программно-аппаратный комплекс управления ректификационной колонной.

kvic ©:

Там шаг влево шаг вправо и потроха не влезут

"Если велико будет – обрежу, если мало – это, растянем, а если эта штука на электричестве… мы её через трансформатор включим…»" (С).
В принципе, РCB - такая же, блочек питания - похож (у меня даже меньше есть от всякой-разной офисной техники, только из корпуса вынуть), вертилятор с радиатором - если надо снесём лишнее болгаркой (а вертилятор прикрутим снаружи)! Но я и так слегка обнаглел, так что ни разу не настаиваю. Просто при наличии 3D принтера уже хочется на печати как следует оторваться!
