Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

При сборке узла отбора возникла проблема... Толи я упустил этот момент, то ли ни кто так не встревал...
Я купил переход 35*22 однораструбовый, объём которого, как раз около 35 мл. Но, так как кран я внедрил внутрь этого перехода( смог подобрать только футорку с 1/4 на 3/8, обмотал медной проволоки до нужного размера и впаял), то его объём ещё уменьшился. Теперь, если впаять трубку отбора так, как положено, на объём 35 мл, то до пара остается совсем мало места. Кто нибудь с таким сталкивался? Как решали проблему? У меня только видится вариант-бежать за новым переходом(попадос на 500 р.)  уже двураструбовым и все переделывать.

  • IMG_20210204_220847.jpg
    size: 107.26Кб type: jpg
Автоматика "Самовар", регулятор от Kvic.
Колонна 1,5", медь, h-1100 мм, насадка Чистюля, куб 25 л., тэн 3 кВт.

Jedem das Seine.

27 (2021-02-05 09:22:39 отредактировано kvic)

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Alex62 ©:

если впаять трубку отбора так, как положено, на объём 35 мл, то до пара остается совсем мало места

Сделай объем 25 мл.
Или возьми обрезок 35 трубы, и впаяй  в неё латунный переход 3/4 мама на 1/2 папа.
И к тому папе через муфту крепи кран.
Длиной обрезка подбери нужные объёмы.

РК 35х1600

28

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

kvic ©:

Сделай объем 25 мл

до пара будет тоже около 25 мм, не мало?

Автоматика "Самовар", регулятор от Kvic.
Колонна 1,5", медь, h-1100 мм, насадка Чистюля, куб 25 л., тэн 3 кВт.

Jedem das Seine.

29

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Продублирую корректировку предыдущего ответа.
Alex62, возьми обрезок 35 трубы, и впаяй в неё латунный переход 3/4 мама на 1/2 папа. И к тому папе через муфту крепи кран. Длиной обрезка подбери нужные объёмы.

РК 35х1600

30

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Alex62 ©:

Как решали проблему?

Нет проблемы у тебя. Все нормально получается.
Только труба 35 мм, где возврат в царгу необоснованно высокая. Ее желательно укоротить. Возврат должен быть около клампа и по центру. Иначе флегму будет к стенкам растаскивать. На кончик трубки возврата можно поставить концентратор флегмы.

  • голова.jpg
    size: 16.68Кб type: jpg
Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

31 (2021-02-05 09:37:00 отредактировано alex5sh)

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Alex62, можно впаять между переходом и тройником кусок 35й трубы. Тогда и стакан и запас до перелива в паропровод увеличится. И над клампом резать не надо будет.

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

32 (2021-02-05 09:54:14 отредактировано )

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Александр63 ©:

ТМА под ардуино, с этим адаптером не запустится. Только ТМ

Надо всё-таки брать нормальный usb- UARt. Потом всё равно нужен будет.

al ©:

Только труба 35 мм, где возврат в царгу необоснованно высокая. Ее желательно укоротить.

Этот огрызок я укорочу, только разберусь с отбором, чтобы знать на сколько укорачивать. Тут столько было обсуждений по важности этих размеров 35 мл и 40 мм, а тут делай на 25 мл и 25 мм, я что-то совсем запутался. Но я только за, если производительность и качество не пострадает *TOST*

alex5sh ©:

можно впаять между переходом и тройником кусок 35й трубы

переходник однораструбовый, впаивать придется встык, я мягким  припоем не сделаю или нужно раструбить переходник, а мне нечем

kvic ©:

возьми обрезок 35 трубы, и впаяй в неё латунный переход 3/4 мама на 1/2 папа. И к тому папе через муфту крепи кран


Вот этот вариант вполне может быть рабочим, но переход  3/4 на 1/2 и муфту всё равно докупать, а  это почти, как медный переход 35*22.

а Al предлагает всё так оставить. моя жаба и лень очень хотят его послушатся, всё-таки у него опыт есть практический и теоретический :rolleyes:

Автоматика "Самовар", регулятор от Kvic.
Колонна 1,5", медь, h-1100 мм, насадка Чистюля, куб 25 л., тэн 3 кВт.

Jedem das Seine.

33 (2021-02-05 10:03:15 отредактировано alex5sh)

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Alex62 ©:

переходник однораструбовый, впаивать придется встык,

Понял. Тогда можно муфту медную 35мм использовать, она дешевле перехода. Или вообще из заглушки стакан новый сделать.
Можно конечно и так оставить, но лучше сразу хорошо сделать.

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

34

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Alex62 ©:

переход  3/4 на 1/2 и муфту всё равно докупать, а  это почти, как медный переход 35*22.

Можно просто заглушить трубу медной пластиной из той же трубы сделанной, а к ней гайку латунную на 1/2 припаять.
Потом в пластине отверстие сквозь гайку сделать.
Дёшево и сердито.

РК 35х1600

35

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Alex62, 30 мл для стакана отбора это не догма. Эти прикидки Иваныча для наших размеров. Кто-то делает значительно больше. Объем 25 мл вполне должно хватить для концентрации одной фракции при отборе голов и даже выделения определенных фракции на отбор. Демпфер выше возврата маловат, нужно быстрее реагировать при росте уровня флегмы при нестабильности предзахлеба, но и это не смертельно.
Там в раструб насколько переход на 22 впаян? Можно немного ее опустить и на шов для пайки оставить мм5. На прочности это не отразится. Объем немного увеличится.
Еще можно с футоркой помудрить. Впаять кусочек 22 трубы, а в него футорку.
Можно зуглушку купить и ее припаять, а к ней футорку.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

36 (2021-02-05 12:31:46 отредактировано )

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

al ©:

Там в раструб насколько переход на 22 впаян

До конца впаян, да, наверное можно чуть опустить.

kvic ©:

Можно просто заглушить трубу медной пластиной из той же трубы сделанной

У меня в квартире, кроме дрели и горелки, нет вообще инструментов, пилю трубу ножовкой, по старинке. Весь инструмент на даче, на стройке бани. Собираю, в прямом смысле, на коленке. Даже тисков нет.

al ©:

Впаять кусочек 22 трубы

Вот  такого кусочка у меня нет. Вчера в магазине предлагали отвод однораструбовый прикупить и отрезать от него кусок. Земляки, ни у кого не завалялся кусок 22 трубы?

Автоматика "Самовар", регулятор от Kvic.
Колонна 1,5", медь, h-1100 мм, насадка Чистюля, куб 25 л., тэн 3 кВт.

Jedem das Seine.

37

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Alex62 ©:

Земляки, ни у кого не завалялся кусок 22 трубы?

У меня только нержавейка, увы.  *PARDON*

38

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Alex62 ©:

Земляки, ни у кого не завалялся кусок 22 трубы?

Можно из 35 трубы 22 сделать, вырезав сегмент

Рк 42 1700 3кв

39

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Можно 5 копеек? Прежде чем паниковать по объему стакана. Достань димрот, поставь голову вертикально, возьми шприц 5 кубиков и на закрытом кране отбора залей 35 мл воды посмотри по гидроуровню где будет уровень. Возможно (а так у меня было) не все учитывают объем в кран попадающий. Проверь и может ничего не надо переделывать

40 (2021-02-08 09:13:39 отредактировано Alex62)

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

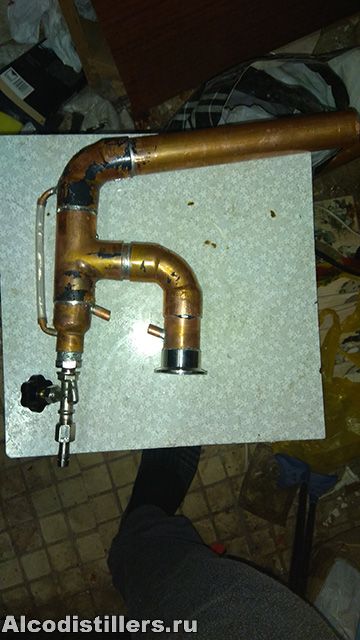

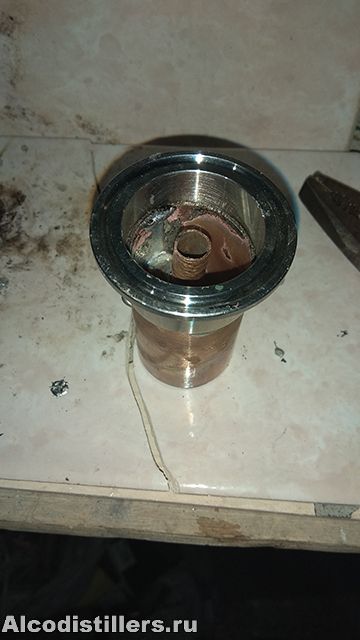

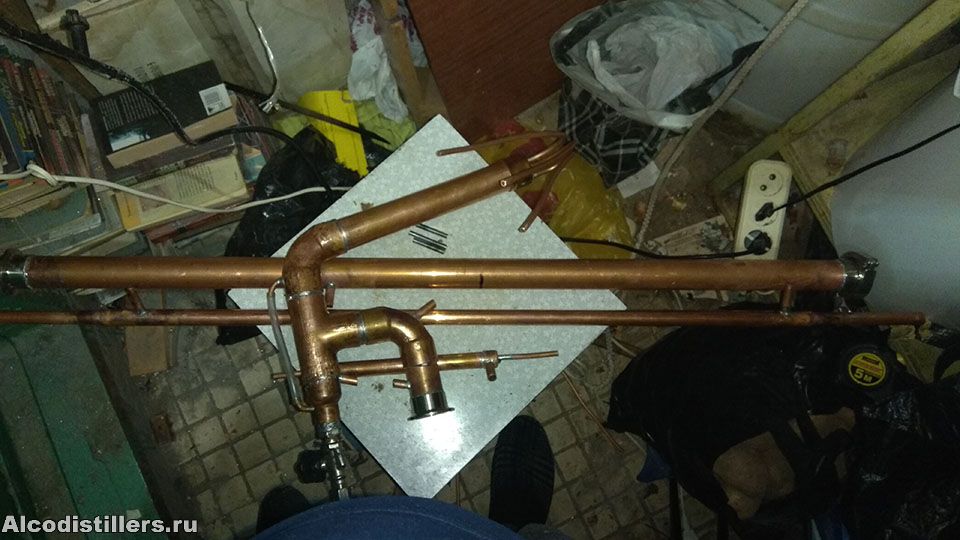

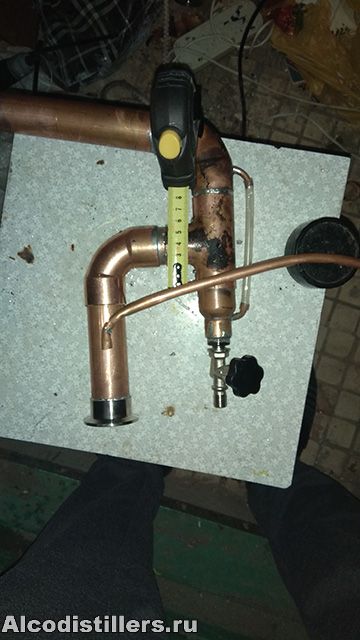

Вот что получилось:

Стакан отбора 27 мл, буфер 30 мм.

Сделал два доохладителя, один 6 мм в 18 мм длиной 20 см
и второй 15 мм в 18 мм, длиной 80 см, это пойдет потом для дистиляции
отдельно не  фоткал

  • IMG_20210205_170506.jpg
    size: 110.12Кб type: jpg
  • IMG_20210205_164059.jpg
    size: 153.46Кб type: jpg
  • IMG_20210205_164147.jpg
    size: 152.49Кб type: jpg
  • IMG_20210207_185458.jpg
    size: 122.82Кб type: jpg
Автоматика "Самовар", регулятор от Kvic.
Колонна 1,5", медь, h-1100 мм, насадка Чистюля, куб 25 л., тэн 3 кВт.

Jedem das Seine.

41

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Alex62, гидроуровень силиконовый делай длинней чтобы он плотно в упор встал и перед одеванием можно еще силиконовым герметиком его немного мазнуть и на тонкие пластиковые стяжки посадить....  Там горячий спирт будет, он очень текучий....

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.

42 (2021-02-08 12:33:49 отредактировано Alex62)

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Иван ©:

гидроуровень силиконовый делай длинней

Да, это обязательно.. Трубку просто рановато обрезал, потом стакан увеличился, трубка стала не хватать.

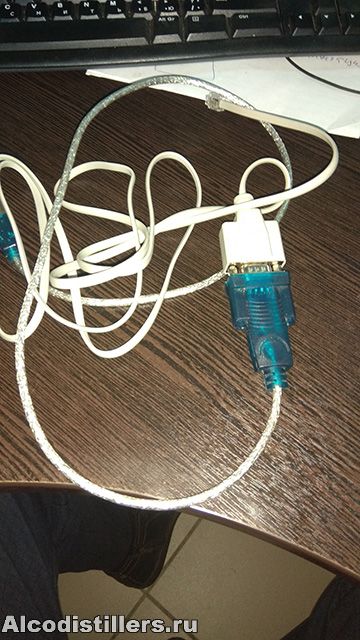

Купил нормальный USB-UART. Собрал сегодня:  датчики на RJ-45, колодка из старого роутера, кабель микрофонный(мощноват получился), поставил ТМ. Все работает и на Вин7 и на Вин 10. Пока без резисторов.

Вот сижу думаю паять их или нет. А может хватит одного на входе? Я в этом не силен, подскажите, пожалуйста, кто в теме?

  • IMG_20210208_115819.jpg
    size: 147.41Кб type: jpg
Автоматика "Самовар", регулятор от Kvic.
Колонна 1,5", медь, h-1100 мм, насадка Чистюля, куб 25 л., тэн 3 кВт.

Jedem das Seine.

43

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Alex62 ©:

паять их или нет.

У меня тоже без резистора работало. Просто забыл припаять, да так и оставил...

Homo est mundi pars

44

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Alex62 ©:

без резисторов

Alex62 ©:

паять их

Почему во множественном числе? Если нужен всего один.

Свято чту Законы... Ома, Кирхгофа, Ньютона, Ломоносова.

45 (2021-02-08 14:39:43 отредактировано Alex62)

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Поставил один

Вот сижу, играюсь. Грел паяльником.

Без резистора было расхождение на одном датчике +2 градуса. Сейчас +-0,15 градуса.

  • IMG_20210208_143211.jpg
    size: 151.1Кб type: jpg
  • IMG_20210208_140444.jpg
    size: 138.52Кб type: jpg
  • IMG_20210208_143755.jpg
    size: 162.91Кб type: jpg
Автоматика "Самовар", регулятор от Kvic.
Колонна 1,5", медь, h-1100 мм, насадка Чистюля, куб 25 л., тэн 3 кВт.

Jedem das Seine.

46

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Alex62 ©:

Без резистора было расхождение на одном датчике +2 градуса. Сейчас +-0,15 градуса.

Очень странно... датчики же цифровые, либо работают, либо нет, искажений по идее не должно быть. Проверь еще раз с резистором и без .

Homo est mundi pars

47

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Пока паяльник горячий, попробовал, отпаял резистор.
Да, расхождений не появилось.

  • IMG_20210208_150522.jpg
    size: 168.86Кб type: jpg
Автоматика "Самовар", регулятор от Kvic.
Колонна 1,5", медь, h-1100 мм, насадка Чистюля, куб 25 л., тэн 3 кВт.

Jedem das Seine.

48

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Danil ©:

У меня тоже без резистора работало. Просто забыл припаять, да так и оставил...

o_O

Электроника: TM, TMAS, TM WEB
РК: 0.8 - 1.5м царга, 3 звена (2" нерж.) + 2 диоптра. Насадка мочалки. Димрот 5м (6мм). Куб 15л (тэн 2.8 квт).
Дистиллятор: 0.8м царга 42мм медь, доохладители 70см 1/2" в 3/4". Куб 36л (индукция 3квт).

49

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

d.styler, на некоторых uart уже висит резюк подтягивающий похоже, у меня тоже так было..

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.

50

Re: Моя РК 35*1500M c наклонным дефлегматором. Александр.

Иван, ясно - а то пугают тут...  :D
