261

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Доброго времени суток.
Провел испытания. В непропай не верилось изначально потому, что на одной фазе он вроде как есть, а на других его нет (загадочный непропай). Собака зарыта оказалась походу в 7805(б/у ставил). Изначально собрав первой цепь питания, проверил 5В на выходе, собрал все остальное и больше туда не смотрел. А сегодня залез, а там просадка на 0,5В. Заменил новой и все нормально стало.
Собрал изначальную схему, тест, вспышек нет, собрал переделанную вспышек нет. Обратно первоначальную и на контроль. В итоге обнаружил на ней, только чаще срабатывающий индикатор стабилизации. При этом вспышек нет, стабилизация не срывается.
В итоге обе схемы включения работоспособны «он же симистор, ему пофиг ;) »

kvic ©:

Откуда такое предположение?
На картинках нет обозначений номеров выводов.

kvic ©:

Иначе это было бы явно прописано в даташите.

Так оно и прописано явно на самой первой странице даташита, вот тут

А дальше на схемах условно без указания выводов.
Я преследуя цель избавится от вспышек попробовал стандартное «даташитовское» подключение, со снятием сигнала управления с «4» вывода моськи, а это влечет за собой «переворот» симистора, вот и менял выходную цепь. При таком включении индикатор стабилизации срабатывает гораздо реже. Хотя это не совсем корректное утверждение, может в это время(контроля) напруга в сети была более стабильна, чем при контроле с первоначальной схемой. Но как знать?

  • распиновка.JPG
    size: 28.72Кб type: JPG

262

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

alekx33 ©:

оно и прописано явно на самой первой странице даташита, вот тут

Это всего лишь схема внутренних соединений.

alekx33 ©:

В итоге обе схемы включения работоспособны

Ну вот и хорошо.  *DRINK*

alekx33 ©:

При таком включении индикатор стабилизации срабатывает гораздо реже.

Думается, что это эффект плацебо.
Но если так больше нравится, то пусть будет.
Работает же.
-----
В итоге имеем комплексный отлов косяков.
Как программных, так и монтажных.  :P
*ALCOCLUB*

РК 35х1600

263

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Доброго времени суток.

kvic ©:

В итоге имеем комплексный отлов косяков.
Как программных, так и монтажных.

Согласен на все 100%
Отлично поработали!
Отлично пообщались!
*DRINK*
Вспышкам жирная точка.
А проекту дальнейшего развития! Вон уже сколько хотелок набирается.
Блок получился отличный!  *THUMBSUP*  Диапазон применений огромен.
kvic тут в соседней ветке https://alcodistillers.ru/forum/viewtop … 50#p181350 увидел предложенный тобой модуль питания. За счет его формы выходит отличный вариант замены 7805! Уже заказал десяток, как-то раньше не замечал его, все «стандартными» MP1584EN баловался. Спасибо за наводку *ROSE* Все LMки позаменяю.

264

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

прошивка из поста243
вчера была ректификация , на протяжении 14.5 часов ,ни единого сбоя, или еще , чего нибудь нехорошего, все отлично !
По поводу стабилизации : мне показалось что она стала немного лучше плацебо?  ,(вроде быстрее реагирует на входные изменения, разлет цифр меньше) тэн 3 квт ,при заданом напряжении 160в ,мощность на выходе 1598вт  +- 3-4 вт    *THUMBSUP*   ,стабилизация поддерживалась даже при падении входного напряжения до 164в!!!! (правда это было не долго, минут пять)
Спасибо Kvic за отличный прибор.

kvic ©:

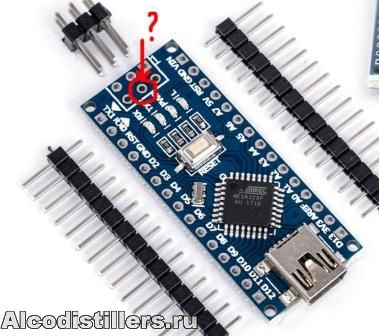

Сигнал на включение дополнительного ТЭНа теперь PВ5 (13), там где светодиод ардуиновский.


хотел уточнить тут?
если можно в двух словах как это работает и для чего

kvic ©:

Есть ли необходимость внедрения в прошивку внешнего стопа по сигналу на какой-нибудь ноге? (через оптрон

Было-бы неплохо , но как скрестить "зайца" с "конем" все равно не знаю, пока только читаю ветки форума об автоматизации процесса.

  • arduino_nano_v3.0_board_atmega328.jpg
    size: 32.74Кб type: jpg

265 (2021-03-21 19:31:58 отредактировано )

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

jekaledokol ©:

хотел уточнить тут?

Там, где ты выделил, D11.

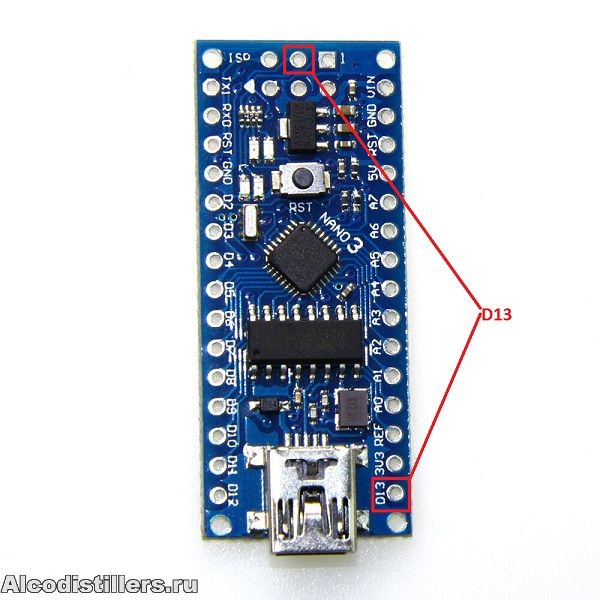

D13 на других ножках:

jekaledokol ©:

если можно в двух словах как это работает и для чего

Работает так:
при включении режима "разгон" на вывод D13 (PortB.5) подаётся высокий уровень
в варианте с OLED дисплеем ещё и на вывод D7 (PortD.7) подаётся низкий уровень.
Если подключить оптрон (типа РС817) к одному из этих выводов, то выход оптрона сможет управлять чем-нибудь ещё.
Например схемой включения разгонного ТЭНа, чтобы не включать его через регулятор.

jekaledokol ©:

Спасибо

Пользуйся на здоровье.

  • nano_3.jpg
    size: 95.14Кб type: jpg
РК 35х1600

266

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Если уважаемый  kvic, соблаговолит и далее улучшать функционал регулятора, предлагаю обсудить возможные дополнения, которые хотелось чтобы присутствовали в интерфейсе управления в ручном режиме.
Предложения:
- Добавить возможность запоминания в EEPROM любого значения в вольтах по команде оператора и переход на него из любого состояния по команде оператора.
- Добавить отключение нагрева по внешней команде на pin "сухими" контактами реле или опторазвязкой.  Считать данную команду абсолютным приоритетом над остальными командами. Снятием запрета на подачу напряжение в нагрузку могут быть только физические действия оператора. Например последовательность: выкл\вкл регулятора  и нажатие на кнопку энкодера.

Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).  1,5" (царги 60+70+80)  СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, Автономное охлаждение.

267

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Хоттабыч ©:

возможность запоминания в EEPROM любого значения в вольтах по команде оператора и переход на него из любого состояния по команде оператора

Это нетрудно, но.
Как должна выглядеть "команда оператора" в первом и втором случае?
У меня фантазии не хватает.  :D

Хоттабыч ©:

отключение нагрева по внешней команде на pin "сухими" контактами реле или опторазвязкой

Тоже можно.
Предварительно функция в прошивке есть, только отключена.

Хоттабыч ©:

выкл\вкл регулятора  и нажатие на кнопку

Как-то слишком сложно...

РК 35х1600

268

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

kvic ©:

Как должна выглядеть "команда оператора" в первом и втором случае?

Ну первое что приходит в голову это:
Использовать 3 временных интервала нажатия на кнопку.
Для старт\стоп  0,5 сек
Для записи  3 сек.
Для включения\выключение разгона 5 сек

Подумаю - попробую расписать алгоритм, если данное предложение утверждается ...

В отношении " выкл\вкл регулятора  и нажатие на кнопку энкодера". Это скорее всего действительно перестраховка. Рассматривал вариант: пришла аварийная команда, нагрев отключился. Допустим отключилась электроэнергия и опять включилась - регулятор не должен запустить нагрев.
Но если при повторном включении регулятор подаст в нагрузку всего 40 вольт то этим можно и пренебречь.
Т.е оставить для снятия аварийной команды только одно действие - перезагрузка.

Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).  1,5" (царги 60+70+80)  СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, Автономное охлаждение.

269

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Хоттабыч ©:

Для записи  3 сек.
Для включения\выключение разгона 5 сек

Т.е. перед разгоном будет записано некое значение?

Хоттабыч ©:

отключилась электроэнергия и опять включилась - регулятор не должен запустить нагрев

Он и так не запустит. Включится с 0 вольт.

РК 35х1600

270 (2021-03-24 14:56:21 отредактировано Хоттабыч)

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

kvic ©:

Т.е. перед разгоном будет записано некое значение?

Имеется некое выставленное значение. Нажимаем на энкодер держим 3 сек. На дисплее появляется надпись ЗАПИСАТЬ. Отпускаем энкодер - ЗАПИСАНО. Продолжим держать  - РАЗГОН.

Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).  1,5" (царги 60+70+80)  СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, Автономное охлаждение.

271 (2021-03-24 15:10:22 отредактировано kvic)

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Хоттабыч ©:

На дисплее появляется надпись ЗАПИСАТЬ. Отпускаем энкодер - ЗАПИСАНО.

Ладно, а вызвать обратно как?
И, кстати, для чего всё это?

РК 35х1600

272 (2021-03-24 17:29:08 отредактировано Хоттабыч)

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

kvic ©:

Ладно, а вызвать обратно как?
И, кстати, для чего всё это?

Скажу честно kvic,  этот вопрос поставил меня в тупик. Что было весьма неожиданно.
И после рассмотрения со всех сторон признаю - в данной функции нет необходимости. Извини что отнял  время.

А вот отключение нагрева по внешней команде на pin  "сухими" контактами реле  можно включить?  И как работает эта функция после снятия команды?
У меня есть регулятор работающий в связке с TMAS, а этот собрал для работы с Самоваром, но Самовар еще не собран до конца, а регулятор хотелось испытать в работе на реальном перегоне.
Ввиду отсутствия возможности аварийного отключения со стороны TMAS, боязно было оставлять без присмотра. Так и лежит, ждет.

Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).  1,5" (царги 60+70+80)  СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, Автономное охлаждение.

273

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Хоттабыч ©:

Ввиду отсутствия возможности аварийного отключения со стороны TMAS,

Запросто! Я реализовал это путем разрывания через реле управляющей ноги симистора.

Homo est mundi pars

274 (2021-03-24 18:09:18 отредактировано Хоттабыч)

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Danil ©:

Запросто! Я реализовал это путем разрывания через реле управляющей ноги симистора.

А потом? Когда опасность миновала, контакты замкнулись и нагрев включается вновь самостоятельно?

Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).  1,5" (царги 60+70+80)  СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, Автономное охлаждение.

275 (2021-03-24 18:32:08 отредактировано dostuk)

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Хоттабыч ©:

Добавить отключение нагрева по внешней команде на pin "сухими" контактами реле или опторазвязкой.  Считать данную команду абсолютным приоритетом над остальными командами.


dostuk ©:

Уже реализовано через кнопку энкодера, можно, как у меня. Нижняя часть схемы.

"Абсолютный приоритет" реализован через дифавтомат.

276

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

dostuk ©:

"Абсолютный приоритет" реализован через дифавтомат.

Это тоже сделано. На реле, KSD9700 и УЗО . Как вторая и окончательная  аварийная линия защиты.  Отрубает все, том числе и воду. Но у  KSD9700 большая задержка. Не хотелось бы доводить до срабатывания УЗО, если можно сделать иначе.

Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).  1,5" (царги 60+70+80)  СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, Автономное охлаждение.

277

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Хоттабыч ©:

А потом

Рудольф очень умный человек, сделал специальную функцию, там, если не ставить флажок на "управление включением", то он по превышению параметра выключит и больше не включит.

Homo est mundi pars

278

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

Хоттабыч ©:

Если уважаемый  kvic, соблаговолит и далее улучшать функционал регулятора, предлагаю обсудить возможные дополнения, которые хотелось чтобы присутствовали в интерфейсе управления в ручном режиме.


Считаю что все хотелки для этого стабилизатора, должны быть обоснованы некими причинами для их внедрения, и  основываться на возникающих неких ситуациях в процессе эксплуатации прибора.
Вот у меня например, возникла такая: во время последней ректификации изначально был выбран режим 180в на выходе, при входящем на тот момент 203в ,через несколько минут наблюдений, заметил падение напряжения на входе до 172в (частный сектор что поделаешь),пришлось уменьшить заданное напряжение до 160в , и на этом режиме прошла вся ректификация .
Суть моей хотелки заключается в том ,чтобы существовал некий сигнал оператору ,что напряжение на входе упало ниже критического , и требуется вмешательство оператора. По сути  такой сигнал уже существует в  этом девайсе (при падении напряжения ниже заданого, начинают мелькать десятые ,как в режиме "разгон") ,но не будешь же сидеть долгое время втыкая за цифрами.
В написании алгоритмов программ , Я скажем так: "не очень" , даже очень сильно "не очень" ,поэтому не понимаю на сколько сложно будет сделать вышесказаную "хотелку", но может Kvic и уважаемое сообщество попробуют что то придумать в этом направлении

ps В тоже время думаю ,что слишком большое усложнение  и наворачивание количества всяких неоправданных прибамбасов, излишне, и только навредит этому простому, и в тоже время функциональному девайсу.

279

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

jekaledokol ©:

некий сигнал оператору ,что напряжение на входе упало ниже критического , и требуется вмешательство

А как это должно выглядеть?

РК 35х1600

280

Re: Стабилизированный регулятор на базе Arduino с управлением через UART

пусть будет  сигнал на какой-то пин, для подключения зуммера например, или что то в этом роде ?
