Парогенератор на твердом топливе своими руками

Да , всё из нержавейки  3 мм .Те две ёмкости , что вместе , разборные на защёлках .Ёмкость около 270 литров , Применяются ещё как для воды для бани . запарки кормов и для заторов .

Это от котла кв -300  стёклышко  и прижим , остальное выгибалось подгонялось , варилось

это клапан ограничения давления и сброса , от чего и где применялся ,не знаю , валялись 2 шт  на краю дороги , блестели  подобрал пригодился один с доработкой ну и виден обыкновенный кран сброса давления вручную. Там далее дымоход квадратного сечения , рядышком справа за клапаном , идет труба отбора пара с таким   внизу приваренным цилиндром . Валялся обрубок трубы, мозолил глаза  , как раз подошёл

защёлка на ёмкости , и элементы подсоединения в систему  на молочных муфтах  и заливная горловина

буферная емкость используется всегда для того чтоб быстрее процесс закончить

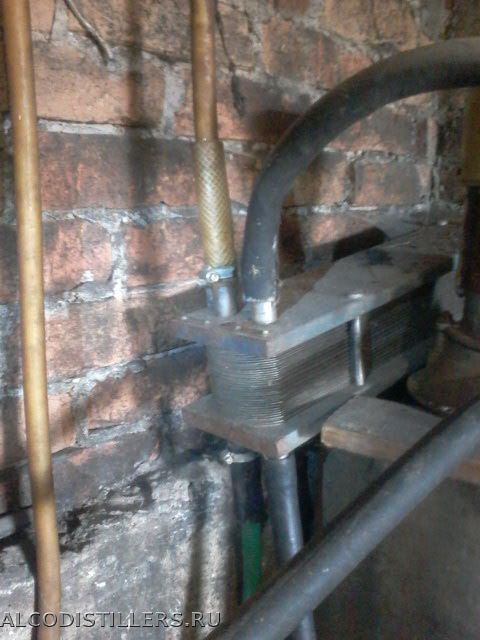

пластинчатый охладитель  найденный на молочной ферме  колхоза .Тяжёлый очень , но производительный и эффективный , нержавейка .  Работает в паре с насосом

насос для подпитки котла , прямо  в ходе процесса . АГИДЕЛЬ  найденный на свалке перемотанный  восстановленный просто чудо, 25 годков от ремонта прошло   просто две ёмкости для воды под ним

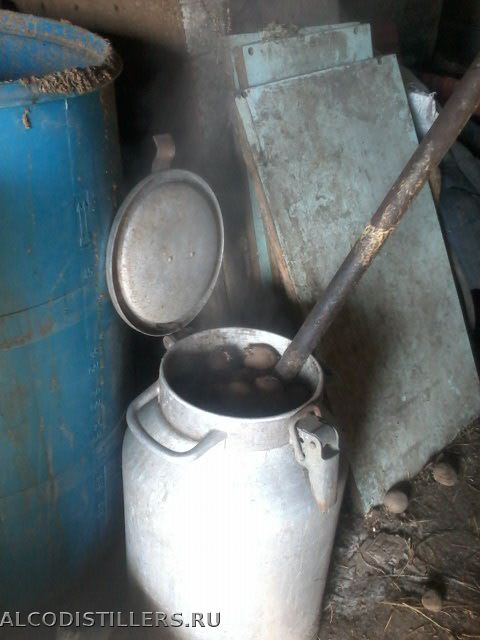

ну вот так картошка варится ,виден слегка парок . Когда было много свиней . то использовал одну из ёмкостей . 3 или 4 мешка картошки за пол часа  в кашу

Всё держу   в не в приглядном виде по известной причине , когда было на стадии изготовления, то это другие  впечатления

Да, ещё, ёмкость воды в котле  около 140 литров . И подсчётов видно что оставшийся объём приходится на  топку и дымоход .А это примерно 260 литров площади обогрева .. Сухие дрова и лето 20 -25 минут и кипяток у вас в пользовании ,а зимой  немногим больше

он проектировался для деревни или дачи , в универсале

ПОПРОБУЮ

если открыть полностью рисунок  первый с красным внутри это котёл . Жёлтым это трубы подают пар вниз ,происходит барботаж выход сверху и так три раза и выход на охладитель . В принципе классика метода . Может давай по фотках вопросы , что не понятно , детальное фото , .........

всё это в принципе предназначено для густых зерновых заторов и им подобным  .  Пар отдаёт своё тепло , одновременно перемешивает .

квартирный вариант  существует .Только парогенератор греется электродами  и затор делается с добавлением  сахара . ну и размеры уменьшены до размеров молочных фляг . Времени гораздо больше тратится .Это удел ценителей зерновых .

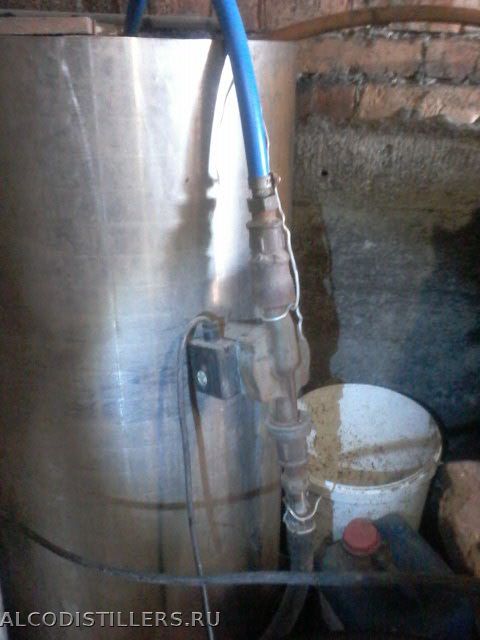

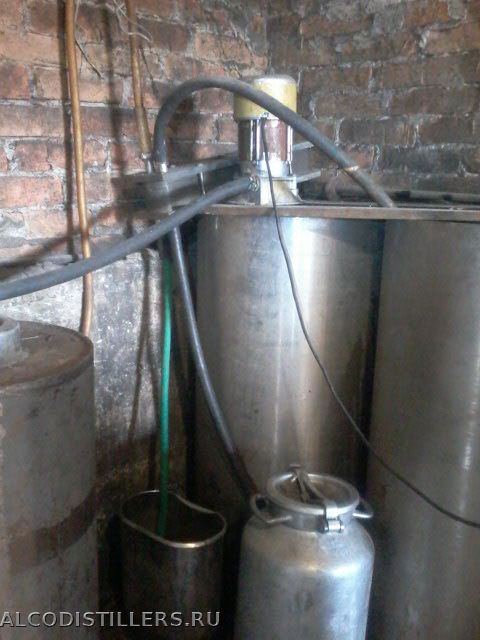

вот смотри  снизу зелёный шланг , это отбор .Он поступает сверху, жёлтый шланг , видишь . Вход и выход отбора на одной стороне . а справа пара чёрных шлангов , это охлаждение подается снизу из под фляги с бочки справа, её не видно . вот вторая картинкавидишь с бочки берётся через насос и на первой картинке  видно опять в ту же бочку . Видишь голубая труба к насосу , она опущена на самое дно бочки , забор воды берётся с низу .Насос гонит её через охладитель и по верху горячая а снизу холодная . Постепенно она равномерно нагревается , даже есть граница раздела  холодной и горячей воды, ощутимая рукой .

ну понял , если что  не так то попробую еще как то по другому , фото другое . спрашивай
