Тема: Точный регулятор подачи воды (вариант для низкорослых РК)

Давление в водопроводе нашего города часто изменяется, это особенно чувствуетсяна верхних этажах.
Вывод РК на "стабильность" у меня всякий раз проходит нестандартно и занимает разное время.
Из многих, известных мне,  причин такого разнообразия ситуаций решил разобраться с регулировкой подачи воды на охлаждение.
Из всех вариантов выбрал тот, где можно сделать все самому.

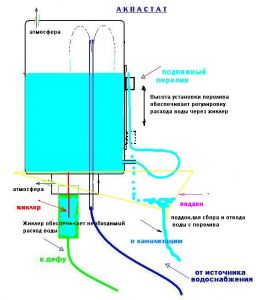

Вот схема моего "АКВАСТАТА"

Всё намного сложнее и вместе с тем намного проще.

2 (2017-08-09 00:11:38 отредактировано КАнат)

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

с первого раза рисунок не загрузился

в процессе изготовления опытного образца внесены некоторые изменения и получился такой прибор

При проверке работы прибора на моей РК определил, что с установленным жиклером 1,5 мм  обеспечивается регулировка подачи воды  с расходом от    70  до 180  мл.  в минуту, что мне достаточно.

Особенность применения заключается в том, что прибор должен располагаться выше РК.

Всё намного сложнее и вместе с тем намного проще.

3 (2017-09-03 11:51:22 отредактировано КАнат)

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

Не знаю причину явления, но фотография моего АКВАСТАТА постоянно исчезает из темы.

Проверил в работе АКВАСТАТ.
Намного легче стало регулировать расход воды на охлаждение.
Проверил в нескольких режимах, от 95  до 135  миллилитров в минуту.
Получил опыт применения из которого следует:
- стабильность давления в линии подачи воды на охлаждение обеспечивается хорошо;
- пропускная способность и точка подключения линии заполнения регулятора уровня должны обеспечивать   единый  уровень с основной емкостью;
- подача воды  должна быть достаточной  чтобы сгладить колебания сетевого давления, постоянный перелив  2-5% от общего расхода;
- стабильность давления в линии подачи воды на охлаждение в прямой зависимости от объема и площади поперечного сечения основной емкости.

Соответственно изменилась схема прибора.


Фотографию измененного АКВАСТАТА  пока не выкладываю.

  • АКВАСТАТ 2 2.JPG
    size: 44.13Кб type: JPG
Всё намного сложнее и вместе с тем намного проще.

4

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

Получив  опыт использования АКВАСТАТА, уже могу обобщить некоторые наблюдения.

1. Если в линии охлаждения возможно образование воздушных пробок,
то необходимо предварительно заполнить линию водой для
удаления воздуха.

2. Расход воды через жиклер (Рж) зависит от ее уровня в основной емкости.

Движение воды в охлаждающей линии происходит самотеком и ее расход (Ро) зависит от настройки АКВАСТАТА.

Максимальная пропускная способность линии охлаждения (Ром).

АКВАСТАТ нормально работает при выполнении условия -      Ро = Рж < Ром,  стакан жиклера не заполнен.

Если это не соблюдается, то  Ро = Ром,  стакан жиклера заполняется, а излишек выливается через отверстия связи с атмосферой.

Всё намного сложнее и вместе с тем намного проще.

5 (2018-01-20 22:42:00 отредактировано КАнат)

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

Всем добрый вечер.
Уже более полугода продолжаю использование и усовершенствование АКВАСТАТА .

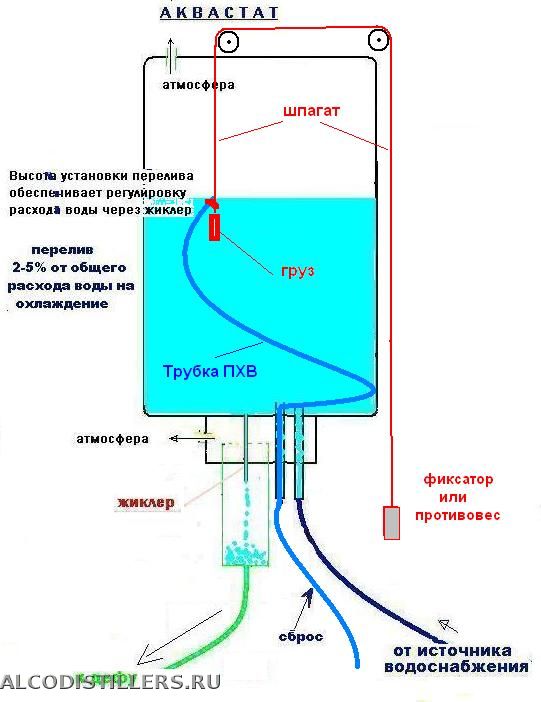

Изменил объем основного резервуара, использовал 5 литровую пластиковую бутыль,
вся коммутация в крышке емкости, которая легко отсоединяется по необходимости.
Увеличил диаметры всех трубок.
Изменил способ установки уровня в основной емкости.
Исключил металл в соединительных элементах.
Добился полного демпфирования переходных режимов (скачки давления в водопроводе)
Улучшил доступность регулятора уровня воды в  основной емкости.
Точность регулировки расхода охлаждающей воды улучшилась.

Шпагат можно протянуть и без роликов, просто через край емкости, что я и сделал.
Запас воды в резервуаре обеспечивает охлаждение в течении 10-15 минут и дает возможность безаварийной остановки процесса.

  • АКВАСТАТ 2 3.JPG
    size: 46.94Кб type: JPG
Всё намного сложнее и вместе с тем намного проще.

6 (2018-03-11 22:29:54 отредактировано КАнат)

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

Добрый вечер форумчане.
Продолжаю заниматься нашим полезным делом.
Продолжаю использование АКВАСТАТА.
АКВАСТАТ обеспечивает очень точное регулирование и стабильную подачу воды на димрот.
Необходимость постоянно контролировать температуру воды по термометру отпала, о превышении температуры сигнализирует БУС.
За время прогона 2-3 раза приходится изменять расход воды на охлаждение: после отбора голов,   перед  резким повышением температуры пара и подходом хвостов.
  Избавился от разбрызгивания воды из перелива за счет удлинения шланга до  в сливного отверстия ванны.

Провожу оптимизацию своего оборудования.
   Отказался от использования традиционного  прямоточного охладителя спаянного из медных трубок.
Сейчас моя РК работает с ограничением по производительности в пользу улучшения качества.
Необходимое качество  продукта достигаю снижением скорости отбора до 400 мл/час.
Для  охлаждения продукта использую прямоточник на основе  стандартной латунной крестовинки для пневматики.

Параметры процесса:
Т воды на входе = 20 гр С.
Расход воды  = 10-15 л,час.
Т в помещении = 28 гр С.
Т продукта на выходе  = 22-23 гр С.

   Провел 2 прогона по 15 часов.
Прямоточник справляется.

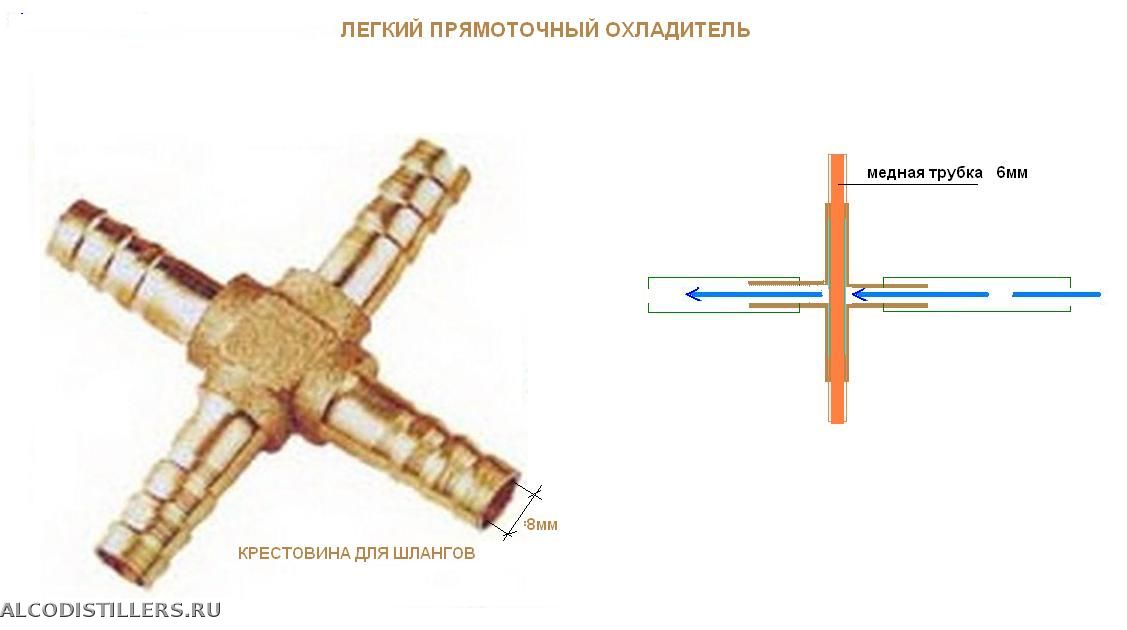

Для подобного прямоточника можно использовать крестовины из любого материала, предпочтительны материалы  с хорошей теплопроводностью.
  Свой полуметровый прямоточник из медных трубок, весом в  400 гр.  отложил в
резерв.

  • прямоточник.JPG
    size: 41.67Кб type: JPG
Всё намного сложнее и вместе с тем намного проще.

7

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

КАнат пишет:

Продолжаю использование АКВАСТАТА

С фото конструкции и узлов было бы интересней (если, конечно же можно). И не только мне, подобной конструкции здесь не видел. Да и не только здесь...

8 (2018-03-16 13:10:32 отредактировано КАнат)

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

VladimirL пишет:

С фото конструкции и узлов было бы интересней

АКВАСТАТ несложное в изготовлении устройство из подручных материалов.
За пол года доработок пришел к состоянию, когда он стал надежен и удобен.

АКВАСТАТ это прежде всего регулятор подачи воды для низкорослых РК.
Поскольку вода в контур охлаждения поступает самотеком из емкости, расположенной выше димрота. В сообщении от 2018-01-20 23:21:33 приведена схема.

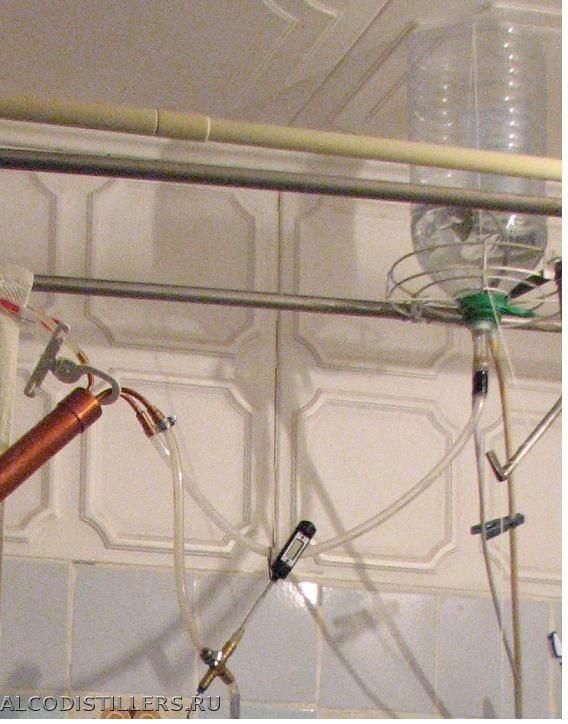

Использована пластиковая 5 литровая бутыль, в ее крышку вклеены трубки, стакан жиклера из емкости капельницы. Да можно любые емкости использовать.
Фото сделаю. Пока общий вид могу показать.



добавляю фото

16.03.2018    немного подкорректировал рисунок

  • АКВАСТАТ_.JPG
    size: 61.18Кб type: JPG
  • АКВАСТАТ__.JPG
    size: 90.97Кб type: JPG
  • АКВАСТАТ__.JPG
    size: 96.74Кб type: JPG
Всё намного сложнее и вместе с тем намного проще.

9

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

VladimirL пишет:

И не только мне, подобной конструкции здесь не видел. Да и не только здесь...

Потому что автономка проще.

Нет ничего невозможного,необходимо две вещи,время и деньги!(Я)
Я отношусь к людям так,как они относятся ко мне!(Я)

10

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

Добрый вечер форумчане.

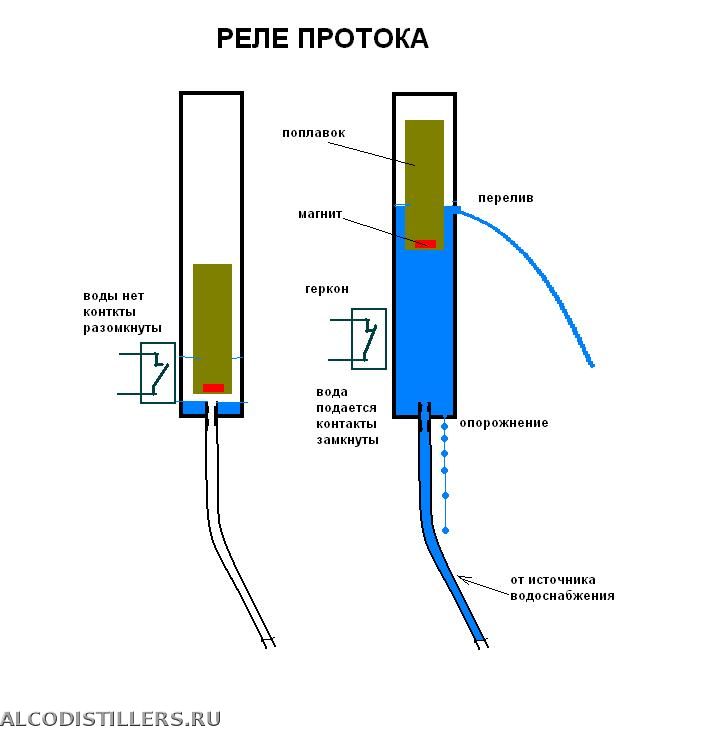

Решил установить в АКВАСТАТ реле протока.

При прекращении подачи воды в   АКВАСТАТ реле протока разрывает цепь
управления РМ-2, т.е. происходит отключение нагревателя перегонного куба.
С этого момента охлаждение димрота продолжается 10-15 минут до полного
расходования вводы из АКВАСТАТА.
Это позволяет избежать аварийного сброса пара через ТСА.


Для изготовления реле использовал геркон и магнитик от светильничка из
магазинчика с дешевыми товарами.
Все остальное из подручных материалов.

Колба с поплавком крепится к стенке  внутри резервуара АКВАСТАТА,
геркон крепится с наружной стороны.

  • Реле протока.JPG
    size: 34.79Кб type: JPG
Всё намного сложнее и вместе с тем намного проще.

11

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

Приветствую всех форумчан.

Для крепления реле протока внутри емкости АКВАСТата я использовал 4 неодимовых магнитика.   Смещая наружные магниты можно перемещать колбу реле .
На колбе магниты закреплены отрезками трубок ПВХ, наружные держаться за счет притяжения, для подстраховки сверху наклеил скотч.

  Колба реле -  прозрачный пластиковый цилиндр диаметр  20мм и высота 100мм.
  Поплавок - половинка футляра от глазной пипетки, в торец на силиконовом колечке вставлен неодимовый магнитик.

При определении рабочего уровня поплавка и установке геркона надо убедиться, что на него не влияют магниты крепления.

Реле срабатывает безотказно.

  • Реле протока крепление.JPG
    size: 36.17Кб type: JPG
Всё намного сложнее и вместе с тем намного проще.

12

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

КАнат, а не проще будет поплавок с запорным клапаном  от унитаза в ведро врезать?

Homo est mundi pars

13

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

Danil пишет:

а не проще будет поплавок с запорным клапаном  от унитаза в ведро врезать?

Для использования унитаза самый подходящий вариант.
АКВАСТАТ решает совсем другие задачи.

Всё намного сложнее и вместе с тем намного проще.

14 (2018-04-03 16:34:00 отредактировано )

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

КАнат пишет:

совсем другие задачи.

Ну вот смотри: берем ведро на 10л(ну или тазик какой), снизу врезаем игольчатый краник, сверху- поплавок. Водичка набралась, поплавок отключил подачу. С нашим мизерным расходом будет поддерживаться практически постоянный уровень в ведре.

Ведро, естественно, нужно поднять выше колонны.

Homo est mundi pars

15 (2018-04-03 16:43:06 отредактировано КАнат)

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

Danil пишет:

будет поддерживаться практически постоянный уровень в ведре.

Согласен, такой вариант тоже работает.

КАнат пишет:

При проверке работы прибора на моей РК определил, что с установленным жиклером 1,5 мм  обеспечивается регулировка подачи воды  с расходом от    70  до 180  мл.

КАнат пишет:

При прекращении подачи воды в   АКВАСТАТ реле протока разрывает цепь
управления РМ-2, т.е. происходит отключение нагревателя перегонного куба.
С этого момента охлаждение димрота продолжается 10-15 минут до полного
расходования вводы из АКВАСТАТА.
Это позволяет избежать аварийного сброса пара через ТСА.

Как видишь, решается вопрос регулирования расхода в воды и защита от перегрева.

И не надо покупать краник, ведро и поплавковый клапан.

Всё намного сложнее и вместе с тем намного проще.

16

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

КАнат, игольчатый кран решит проблему регулировки расхода воды.
А насчет аварийного отключения, тут согласен, только не совсем понял, как это работает))

Homo est mundi pars

17

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

Danil пишет:

как это работает

Так понятнее будет.

  • Реле протока 3.JPG
    size: 58.33Кб type: JPG
Всё намного сложнее и вместе с тем намного проще.

18

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

В случае непредвиденной ситуации (забился жиклер, перегиб шланга или еще что нибудь) когда вода из емкости перестала расходоваться. Каким образом перекрывается подача воды из источника водоснабжения? "Потопа" не будет?

Справедливость проявляется в воздаянии каждому по его заслугам.
Цицерон

19 (2018-04-03 22:51:14 отредактировано )

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

Толян пишет:

"Потопа" не будет?

Не будет. Для нормальной работы - точного поддержания уровня, необходим перелив.

КАнат пишет:

- подача воды  должна быть достаточной  чтобы сгладить колебания сетевого давления, постоянный перелив  2-5% от общего расхода;

Сброс воды  обеспечивает перелив из которого вода уходит в канализацию. Туда-же попадет вода в случае засора жиклера.
Жиклер 1.5 мм засорить водопроводной водой не удалось засорить ни разу.

Толян пишет:

"Потопа" не будет?

Этот вопрос  очень серьёзный.
Протечка возможна и в случае заполнения стакана жиклера, это не авария.
В моем рабочем варианте протечка воды не критична, потому что АКВАСТАТ расположен над ванной.
А для размещения АКВАСТАТа в других помещениях опасность "потопа"  действительно актуальна.
Толян  спасибо,ты заставил меня искать решение.


КАнат пишет:

Толян  спасибо,ты заставил меня искать решение.

Буду делать так:

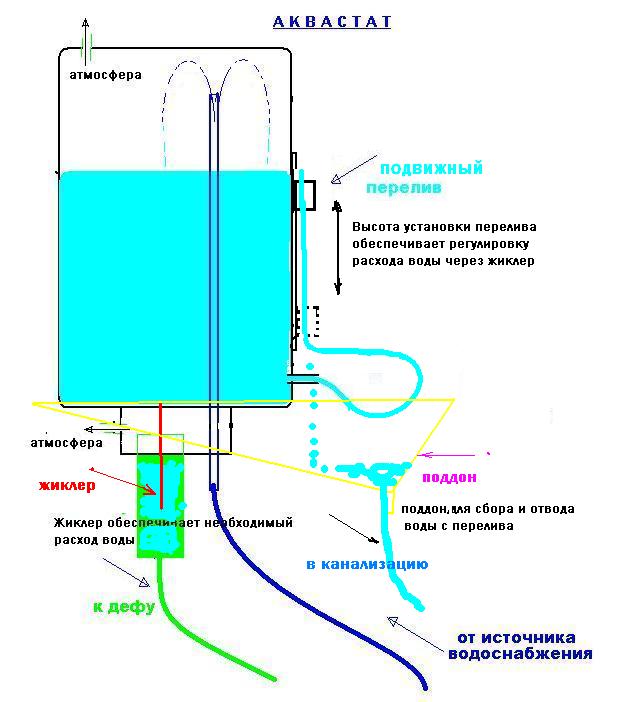

При переполнении стакана жиклера вода стекает в дренажный стакан.

  • АКВАСТАТ3.JPG
    size: 94.82Кб type: JPG
Всё намного сложнее и вместе с тем намного проще.

20

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

Необходимо вернуться к обсуждению.

Danil пишет:

С нашим мизерным расходом будет поддерживаться практически постоянный уровень в ведре.

Наверно повезло, что давление в водопроводе сильно не скачет.

Не так все просто.
Давление в водопроводе нашего города часто изменяется, это особенно чувствуется на верхних этажах.  Бывало что и сливной бачек переполнялся, бывало, что еле еле вода струилась.
  АКВАСТАТ это прежде всего точный регулятор подачи воды.
Уровень воды в его емкости абсолютно, а не практически, не зависит от изменений давления в питающей линии.
Поэтому он позволяет очень точно регулировать подачу воды на охлаждение.

Всё намного сложнее и вместе с тем намного проще.

21

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

КАнат пишет:

Наверно повезло, что давление в водопроводе сильно не скачет.

У меня редуктор стоит))
А так скачет и еще как! От 3 до 11атм.
У тебя получается, что излишки воды постоянно сливаются в канализацию, не все могут себе это позволить. Я предложил вариант попроще и без слива.

Homo est mundi pars

22 (2018-04-04 11:14:49 отредактировано КАнат)

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

Danil пишет:

Я предложил вариант попроще и без слива.

Подача воды должна быть достаточной чтобы сгладить колебания сетевого давления, постоянный перелив 2-5% от общего расхода.

Любое устройство имеет КПД.
При расходе воды на охлаждение 12-15 литров в час, при использовании АКВАСТАТа  общий расход не превысит 16 литров в час.

При использовании регулятора давления необходимость в других устройствах отпадает. Но регулятор надо купить и установить

Всё намного сложнее и вместе с тем намного проще.

23

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

КАнат, ну как знаешь, по мне, так сильно заморочено.
Вот смотри, точно так же, как у тебя, стоит емкость выше колонны. Вода набралась, клапан перкрыл воду, пошел разбор воды на колонну(через игольчатый краник или жиклер, это как нравится), уровень воды НЕМНОГО упал, клапан добавляет воду. Даже, думаю,  уровень будет постоянный, без качелей.

Homo est mundi pars

24

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

Совершенно согласен с Danil, чем проще тем надежней!

25

Re: Точный регулятор подачи воды (вариант для низкорослых РК)

Gerundey пишет:

чем проще тем надежней

Смотря что надо получить на выходе.
Если надежность, то лучше ничего не делать.

Всё намного сложнее и вместе с тем намного проще.
