Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации
Тимош, это решение проблемы.
Четланин, но я не могу понять почему одна плата реле работает правильно,другая наоборот. Между ними есть разница, которую надр установить.
1 461 2018-08-24 23:50:05
1 462 2018-08-24 23:56:32
Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации
Дмитрий Васильев ©:
но я не могу понять почему одна плата реле работает правильно,другая наоборот
если, я правильно понял там есть перемычки которые меняют полярность управления. О которых писал Иван.
Человека губят не принципы, а отступления от своих принципов.
1 463 2018-08-25 00:01:29
Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации
Дмитрий Васильев ©:
почему одна плата реле работает правильно,другая наоборот
Дмитрий Васильев, на плате реле, кроме самого реле, есть ещё и другие элементы, оптопара, транзистор. И от того как они подключены, будет зависить логика работы этой платы.
1 464 2018-08-25 00:07:37 (2018-08-25 00:07:37 отредактировано )
Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации
Там перемычки стоят для изминения типа управления:
3 контакта :
5v
GND
управляющий пин
2 контакта:
GND
5 V на включение/выключение реле(подается на in1 реле- в зависимости от того каким каналом реле надо управлять)
Вроде так
Четланин, я это прекрасно понимаю,нокак определиться перед покупкой реле если толкового описания нет?
1 465 2018-08-25 00:07:51 (2018-08-25 00:10:39 отредактировано Тимош)
Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации
Четланин ©:
есть ещё и другие элементы, оптопара, транзистор. И от того как они подключены, будет зависить логика работы этой платы
если не усложнять, переставить перемычку и всё будет наоборот. Если нет перемычки, то low на hig
Человека губят не принципы, а отступления от своих принципов.
1 466 2018-08-25 00:14:11 (2018-08-25 00:15:24 отредактировано Дмитрий Васильев)
Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации
Тимош, на большинстве реле есть переивчка
jd-vcc (это наш случай подключения)
vcc-gnd
Так вот, если вы переставите перемычку на vcc-gnd - у вас будет короткое замыкание. Это перемвчкой меняется не "полярность" а тип управления (о чем я писал выше - 3контакта и 2 конткта)
Я сжег таким макаром уже не одну релюху, поэтому если вам интересно переставьте перемычку-проверьте,( но я вам и так скажу - будет кз)
1 467 2018-08-25 00:15:48
1 468 2018-08-25 00:18:53
1 469 2018-08-25 00:19:20
Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации
Дмитрий Васильев ©:
5 V на включение/выключение реле
извиняюсь, 5в это питание, оно постоянно. Управление надо подавать на пин управление или low или hig.
Человека губят не принципы, а отступления от своих принципов.
1 470 2018-08-25 00:25:08 (2018-08-25 00:25:25 отредактировано Дмитрий Васильев)
1 471 2018-08-25 00:25:34
1 472 2018-08-25 00:29:05 (2018-08-25 00:30:20 отредактировано Дмитрий Васильев)
Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

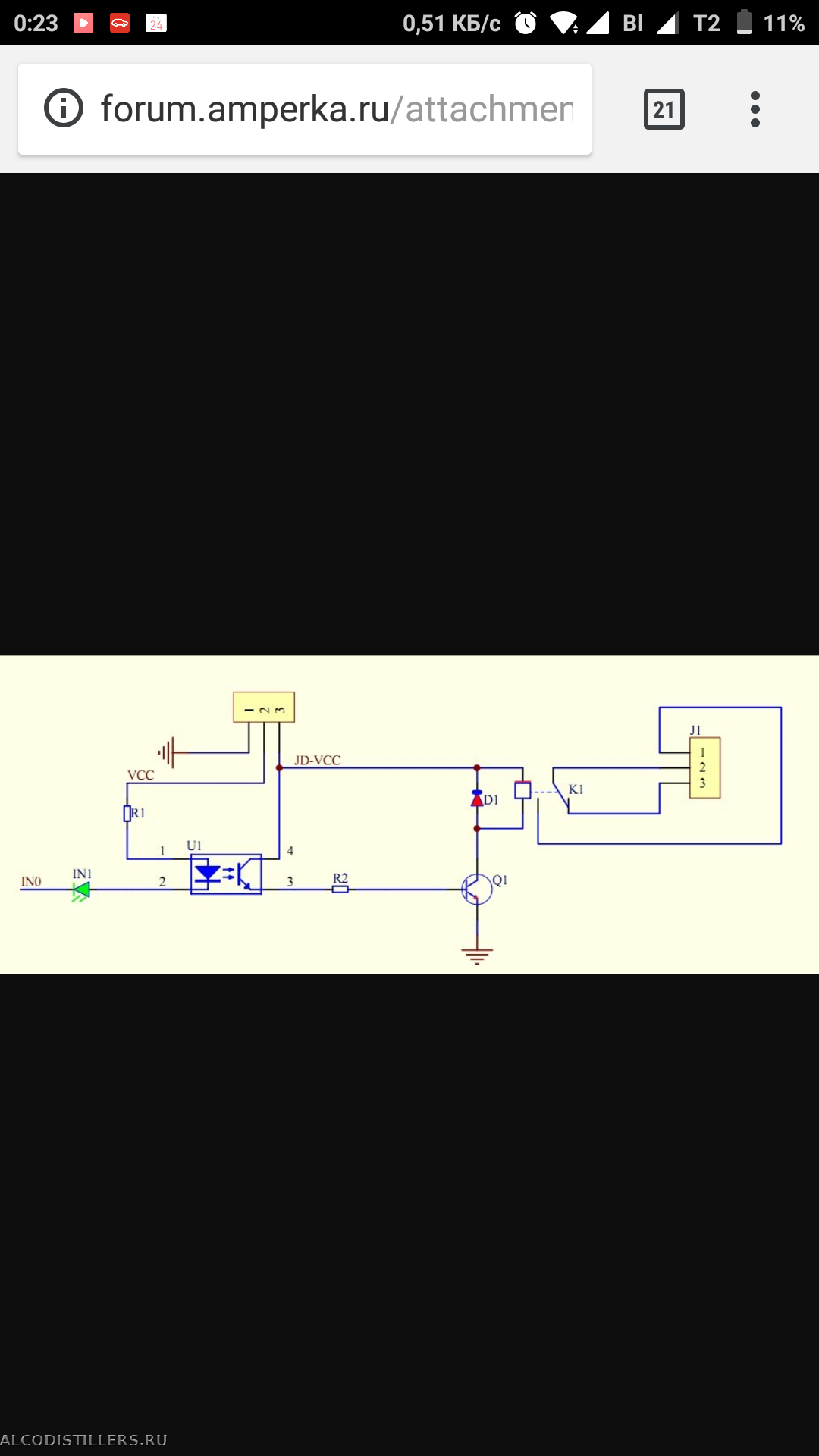

d.styler, глянь схему, скажи свое мнение
Тимош, так на схеме все нарисовано. Если ставить перемычку на vcc-gnd, то земля обьединяется с gnd. А напряжение (5 v ) подается на in1. Если перемычка в другом положении то пиьание подается посьоянно, а управляющий сигнал берется с пина.
Что б было понятнее- аналоговое и цифровое управление.
1 473 2018-08-25 00:31:56 (2018-08-25 00:35:05 отредактировано Тимош)
Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации
Дмитрий Васильев ©:
Тимош, посмотрите внимательно на схему
2 контакт управляющий, подаш + получишь включение, 0 не сработает. перемычки не вижу.
на этой схеме только управление с TMAS
Человека губят не принципы, а отступления от своих принципов.
1 474 2018-08-25 00:32:40
Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации
Дмитрий Васильев, ну в схемах меня в лохи можешь смело записывать...
То есть имеем 2 ардуины с одинаковой прошивкой, и одинаковые абсолютно реле сконфигурированные опять же одинаково -- и они срабатывают по разному?
1 475 2018-08-25 00:37:38 (2018-08-25 00:37:38 отредактировано )
1 476 2018-08-25 00:40:46
1 477 2018-08-25 00:42:36
1 478 2018-08-25 00:58:55
1 479 2018-08-25 01:12:57
1 480 2018-08-25 01:15:49 (2018-08-25 01:17:33 отредактировано d.styler)
Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации
Дмитрий Васильев⇓ ©:
ты только не подумай. Претензий к программе и комплексу нет никаких
Да не вопрос - просто хочу сам понять как с этим бороться... Просто на самом деле - если именно делать массово - нужно контролировать характеристики железа, как не крути.
