26 (2017-03-04 19:07:47 отредактировано avter1)

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Привет Всем!
devil-arz, подскажи пожалуйста.
Термостаты w1209 в Китае бывают с 6-ю и с 8-ю программами. Для которого этот способ подойдет?(Как подружить термостат W1209 с датчиком температуры DS18B20) :) Или прошивкой всё поправится...

БК 22*820 медь

27 (2017-03-05 00:40:15 отредактировано Gerundey)

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

avter1

Все равно какой. И тот и другой переделываются.

Да, и чтоб удалить ненужный конденсатор, индикатор отпаивать не надо.
Достаточно с обратной стороны чуть рассверлить переходное отверстие,
чтоб пропал контакт с землей.

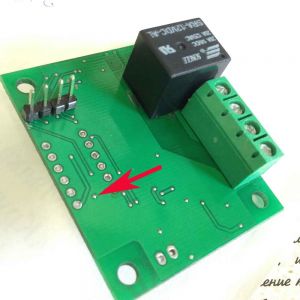

Тут стрелкой указано какой.

28

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Спасибо! Понятно и исчерпывающе

БК 22*820 медь

29

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

И что бы не мучаться с пайкой 4.7 кОм резистора на плату, его можно припаять между выводами датчика, спрятав в термоусадку. Между питанием и сигналом.

30

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Сегодня пытался перепрошить данные термостаты, но что то пошло не так...
Вот как правильно у меня получилось.
Подключаем термостат к "программатору", открываем программу.

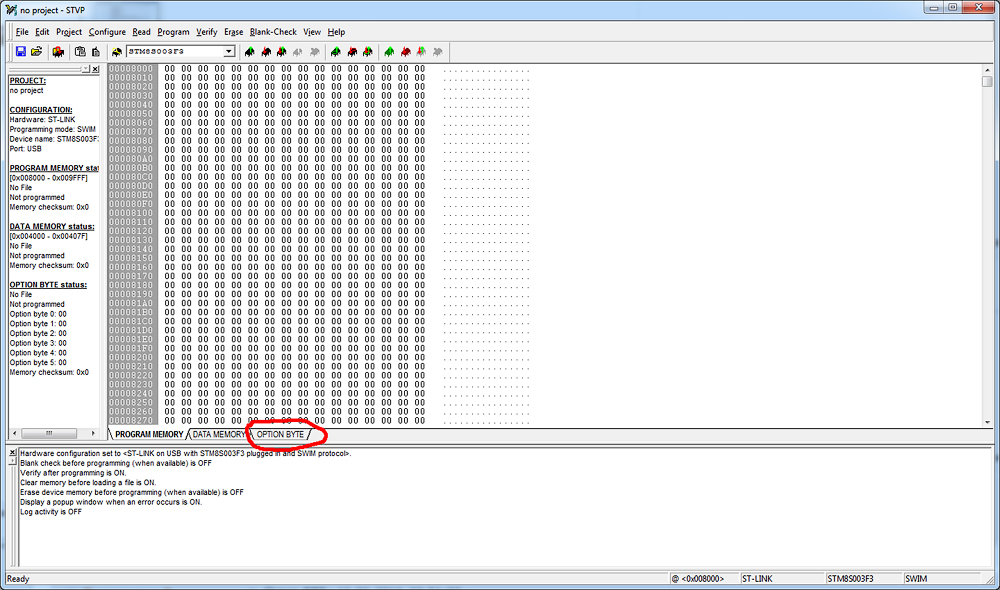

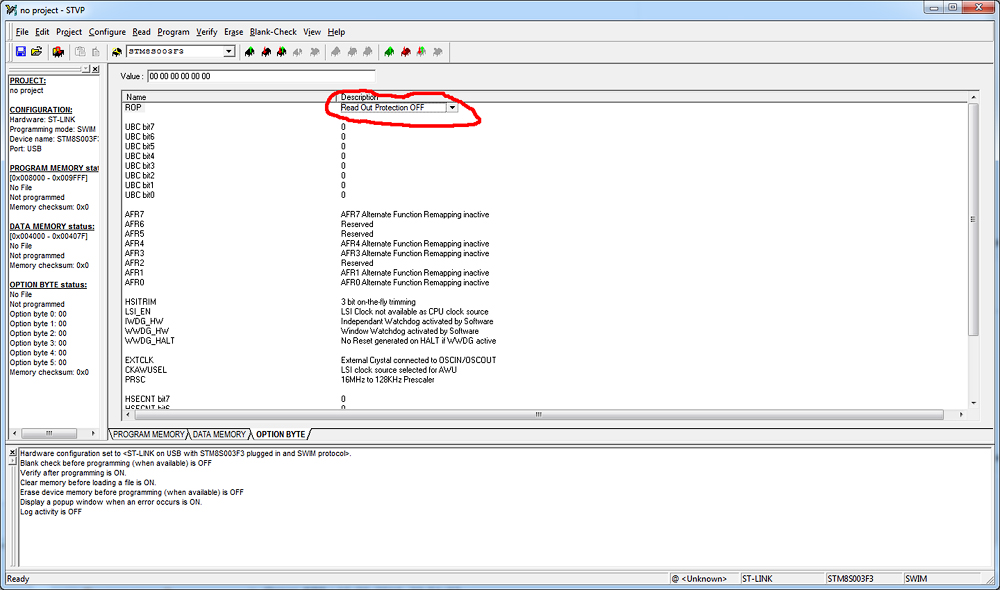

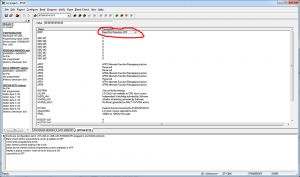

Переходим на вкладку OPTION BYTE

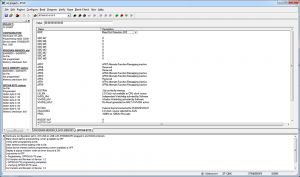

Проверяем чтоб было как на фото.

Далее в окне Programm нажимаем на Current tab

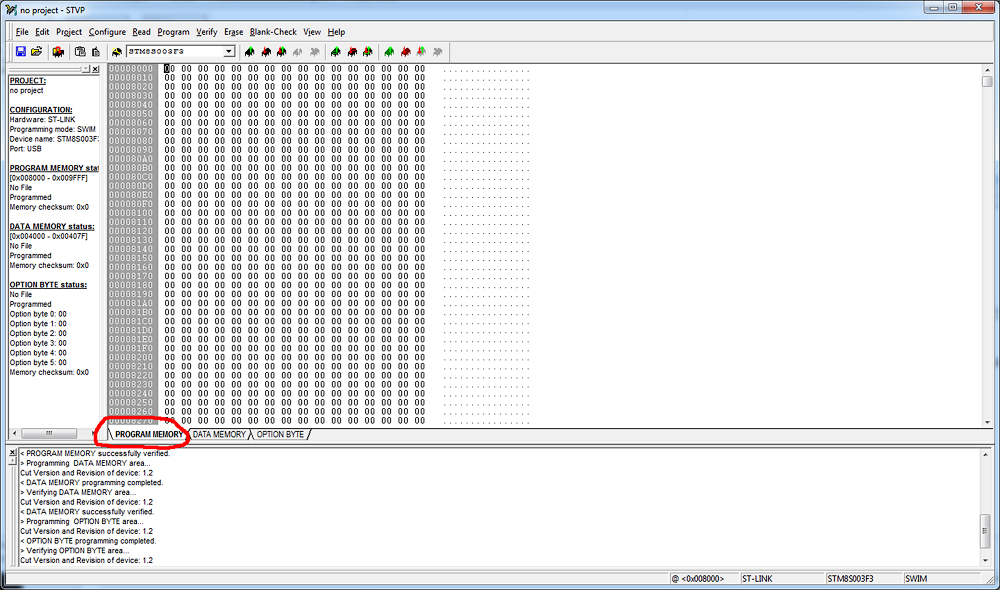

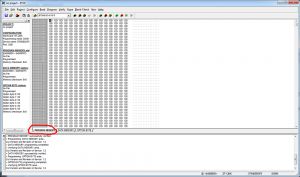

Далее переходим на вкладку PROGRAMM MEMORY

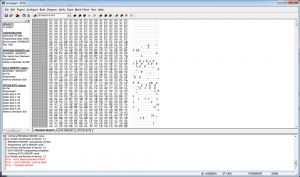

Нажимаем на окно File и строка Open, указываем где лежит прошивка и подтверждаем. Затем окно Programm и нажимаем на строчку All tabs.

После этих манипуляций всё работает.

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

31

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

valera ©:

И что бы не мучаться с пайкой 4.7 кОм резистора на плату, его можно припаять между выводами датчика, спрятав в термоусадку.

Т.е. резистор на 4,7кОм должен быть один, либо на плате (SMD), либо на проводах датчика (обычный)? Я правильно понимаю?

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

32 (2017-04-17 23:28:55 отредактировано alex5sh)

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

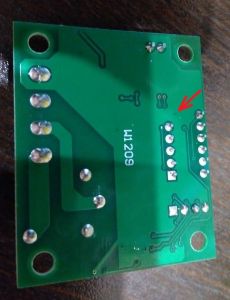

devil-arz, у меня термостат такой

1. Указанное отверстие не пропаяно, значит рассверливать не надо? Под индикатор светил фонариком, конденсатора вроде нет, хотя не уверен.
2. Не понятно, как перенести реле на другую сторону? Там же ноги не совпадут?

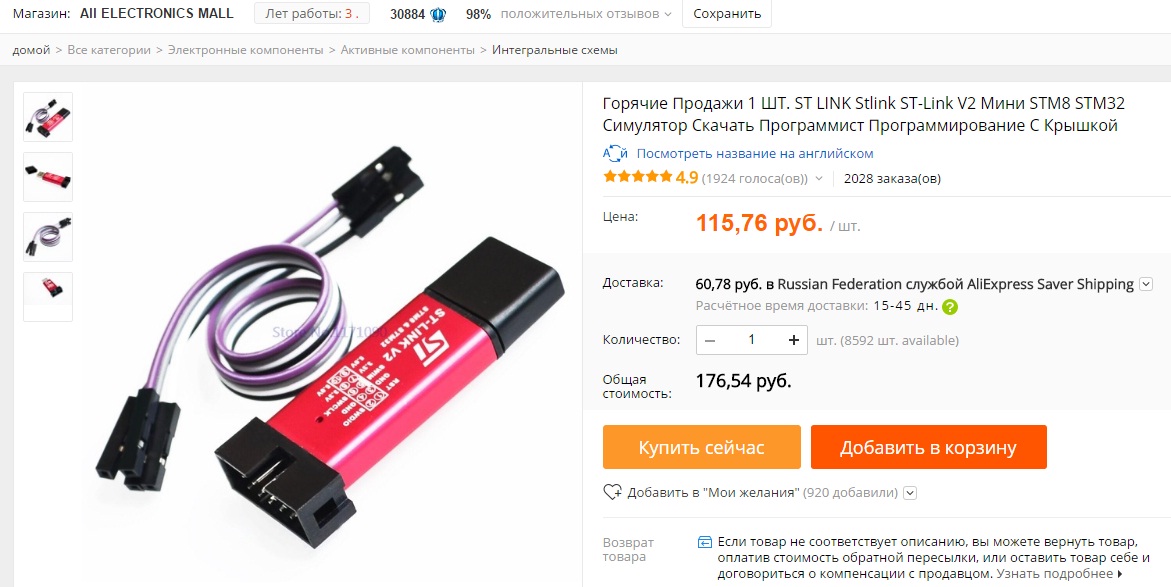

3. Программатор заказал, это оно?

Извините, если вопросы глупые, но я далек от электроники, а сделать хочется *PARDON*  *SCRATCH*

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

33 (2017-04-18 00:39:17 отредактировано Gerundey)

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

alex5sh ©:

Указанное отверстие не пропаяно

Это переходное отверстие поэтому и не пропаяно. Надо аккуратно рассверлить немного пока не пропадет
металлический пяточок.
Программатор пойдет.
Реле переносить необязательно, можно кнопки удлинить.
Резистор да, один.

34

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Gerundey, а индикатор тоже удлинить?
Перенос реле на другую сторону как раз и делается что оно "выбивается" из уровня индикатора и кнопок, кстати ещё и клемную колодку возможно придётся переносить на другую сторону.
alex5sh, это всё индивидуально, переносят всё что мешается.

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

35

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

alex5sh ©:
valera ©:

И что бы не мучаться с пайкой 4.7 кОм резистора на плату, его можно припаять между выводами датчика, спрятав в термоусадку.

Т.е. резистор на 4,7кОм должен быть один, либо на плате (SMD), либо на проводах датчика (обычный)? Я правильно понимаю?

Именно. Я взял старый советский резюк и припаял на провода датчика, спрятав в термоусадку.

36

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

devil-arz, ну с переносом клемной колодки проблем никаких, а вот как реле перенести, так и не понял. Для нижней ноги можно просверлить новое отверстие, но попадет-ли оно в ту-же дорожку? А с верхними вообще получается, что крайние ноги местами меняются. Только центральная в свое отверстие попадает. *PARDON*

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

37

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Реле можно проводом с платой соединить.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

38 (2017-04-18 12:04:54 отредактировано UralEk)

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

alex5sh ©:

А с верхними вообще получается, что крайние ноги местами меняются.

Два крайних вывода, которые симметрично от центрального вывода, - это обмотка реле. они встанут в те же отверстия, хоть и поменяются местами, но это не важно- в обмотке полярности нет.
Одиночный вывод - это вывод контакта реле. Для него надо просверлить отверстие симметрично. Вывод встанет на свою же дорожку, правда слегка сбоку. По-хорошему, его надо соединить отрезком гибкого монтажного проводника, который пропаять в то же отверстие, из которого был выпаян вывод реле, или сразу с крайним выводом клеммника.

Свято чту Законы... Ома, Кирхгофа, Ньютона, Ломоносова.

39

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

devil-arz ©:

а индикатор тоже удлинить?

Я ничего не переносил, Моя РК 38/1500 нержавейка + медь

alex5sh ©:

А с верхними вообще получается, что крайние ноги местами меняются

Если хочется можно переставить, верхние ноги питание, всё равно какая куда.
Нижняя и верхняя контакты которые замыкаются. Тут пожалуй подпояться проводком прийдется.
Да и еще плата немного другая, я на такой не переделывал, пока лучше не сверлить!

40

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

UralEk, Gerundey, спасибо, теперь всё понятно.

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

41

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

alex5sh, Нашел у себя аналогичную. Разводка чуть другая, а так все нормально перешивается.
Можно сверлить.

42

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Gerundey,  *THUMBSUP*  *THUMBSUP*  *THUMBSUP*

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

43 (2017-04-20 07:34:12 отредактировано avter1)

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

ЗДРАВСТВУЙТЕ!
Перепаял и перепрошил W1209, который отличается другой схемой печатной платы.

Долго разглядывал место сверления для удаления "перемычки конденсатора" между сторонами платы (того что под дисплеем).
Сопротивление на 4,7 К ом впаял обычное на место R1.
Результаты на фото.
Прошивал  STM8STM32 STLINK что на фото
STLINK к терморегулятору подключал так

По методу выше в посте №30 от devil-arz(кстати СПАСИБО тебе)

       Новая прошивка убрала все настройки, начиная с Р0 и заканчивая Р8. Остался только выбор необходимой температуры и "нагревать-охлаждать" в виде 0или1. Хотя для функции "старт-стоп" в нашем деле достаточно.
       Перенос реле и контактов на другую сторону впереди

БК 22*820 медь

44 (2017-05-14 14:45:08 отредактировано Дмитрий Васильев)

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Коллеги, добрый день. Может кто знает куда надо копать?

45

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Дмитрий Васильев ©:

куда надо копать?

У меня тож такая выскакивала, но прошивка устанавливалась и все работает.

46

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Gerundey ©:
Дмитрий Васильев ©:

куда надо копать?

У меня тож такая выскакивала, но прошивка устанавливалась и все работает.

Подтверждаю!

47

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Gerundey, valera, спасибо

48

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Среди заказанный термостатов w1209 попался бракованный, точнее стабилизатор 5В который питает микроконтроллер и датчик DS18B20 выдавал 12В.
Погорел микроконтроллер и датчик стал показывать не правильную температуру.
У меня как раз завалялся пяток таких микроконтроллеров, решил немного помучиться.

Перепрошился отлично, осталось установить новый стабилизатор на 5В.

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

49

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Термостат перепаял как написано выше. Софт скачал. Драйвер на win7 установился нормально. Подключаю термостат к программатору - на индикаторе "LLL". Но при запуске программы - ошибка "Не найден указанный модуль". Cannot load eprcore60.dll
Подскажите, в чем может быть проблема?

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

50

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

alex5sh ©:

Не найден указанный модуль". Cannot load eprcore60.dll

Вообще эта дллка должа была установиться вместе с программой. Надо посмотреть в папке, куда установилась, мож ее там нет?
