Re: РК 1400 НС 50,8мм своими руками

TaurusR, неужели в Краснодаре невозможно найти частника с аргоном? Я посчитал - стоимость нержавеющих электродов плюс отсутствие сварочного опыта по нержавейке. Самому дорого получается.
Я через Яндекс.услуги нашел. Переварил на клампы всю колонну. За 8 шт заплатил 1000р.

27

Re: РК 1400 НС 50,8мм своими руками

TaurusR ©:

Достаточно ли будет для трубки перелива такой перепад около 2 см ?

Достаточно 5 мм.

28 (2021-03-18 21:38:02 отредактировано TaurusR)

Re: РК 1400 НС 50,8мм своими руками

Четланин ©:

Я запаял оловом, нормально держится.

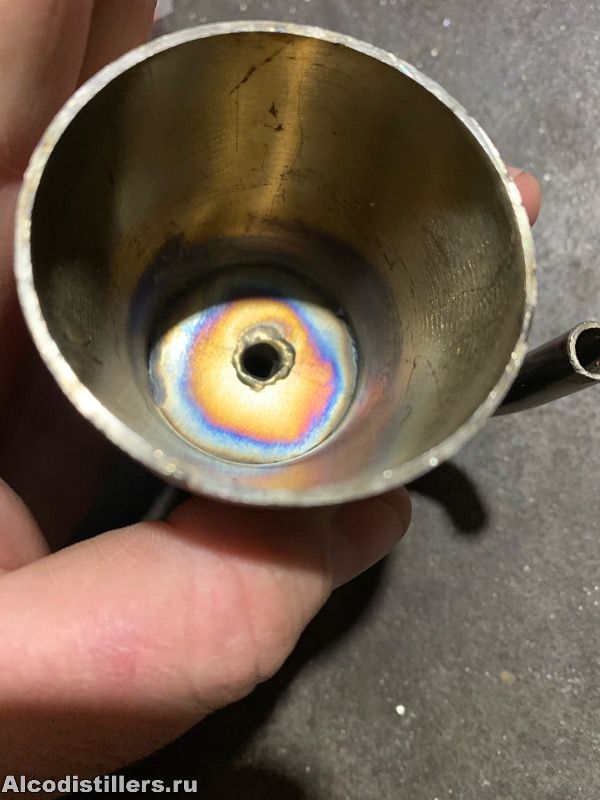

Изнутри нормально варится свои телом на маленьком токе импульсом , вот где носик слива в царгу будет, там придётся снаружи с присадкой помучиться , я новичок в аргоне, буду пробовать .

Этот стакан отбора уже два раза переделывал.

  • 3ACFAEF5-AE79-4955-A276-B47C5FDDA9E3.jpeg
    size: 105.58Кб type: jpeg
  • 943C4911-A4E9-4D45-9885-7038A48CB371.jpeg
    size: 97.22Кб type: jpeg
Куб 28 литров ТЭН 3 кВт, царга 35 мм 50см +50 см +30 см,нерж, РМ-2М. Царга 50,8 мм 142см.

29

Re: РК 1400 НС 50,8мм своими руками

Четланин ©:

Я запаял оловом, нормально держится.

у меня тоже вся нержовая колонна запаяна оловом

о если бы вы только молчали! это было бы вменено вам в мудрость.

30 (2021-03-18 22:02:45 отредактировано TaurusR)

Re: РК 1400 НС 50,8мм своими руками

Печкин ©:

TaurusR, неужели в Краснодаре невозможно найти частника с аргоном? Я посчитал - стоимость нержавеющих электродов плюс отсутствие сварочного опыта по нержавейке. Самому дорого получается.
Я через Яндекс.услуги нашел. Переварил на клампы всю колонну. За 8 шт заплатил 1000р.

Да, я поискал у нас , нашёл , приехал , показал , сказал одна деталь (Кламп) 500₽, а если сложнее , то от 1000₽ , вообщем насчитал на цену инвертора средней цены, и ещё добавил , что у него очередь и надо записываться ... , я выбрал другой путь , не самый простой , но ооочень интересный , честно, самому нравится , когда получается.
Электроды wl-20 по 80₽ взял , надолго хватает, если не липнуть к детали , а пока учился сваривать , только и делал , что точил электрод .

Куб 28 литров ТЭН 3 кВт, царга 35 мм 50см +50 см +30 см,нерж, РМ-2М. Царга 50,8 мм 142см.

31 (2021-03-18 23:59:30 отредактировано )

Re: РК 1400 НС 50,8мм своими руками

TaurusR ©:

Электроды wl-20

*THUMBSUP*

TaurusR ©:

надолго хватает, если не липнуть к детали

*YES*

TaurusR ©:

одна деталь (Кламп) 500₽

Общались как-то на эту тему, по мне это дорого.

TaurusR ©:

выбрал другой путь , не самый простой , но ооочень интересный

Аргонка действительно интересная штука. 90% успеха - это навык. В общем-то как и везде.  :)

TaurusR, кстати, когда освоишь, можно калымить по 500 рэ за кламп, ну или конкурировать и цены сбивать. :D  *DRINK*

32 (2021-03-27 18:09:31 отредактировано TaurusR)

Re: РК 1400 НС 50,8мм своими руками

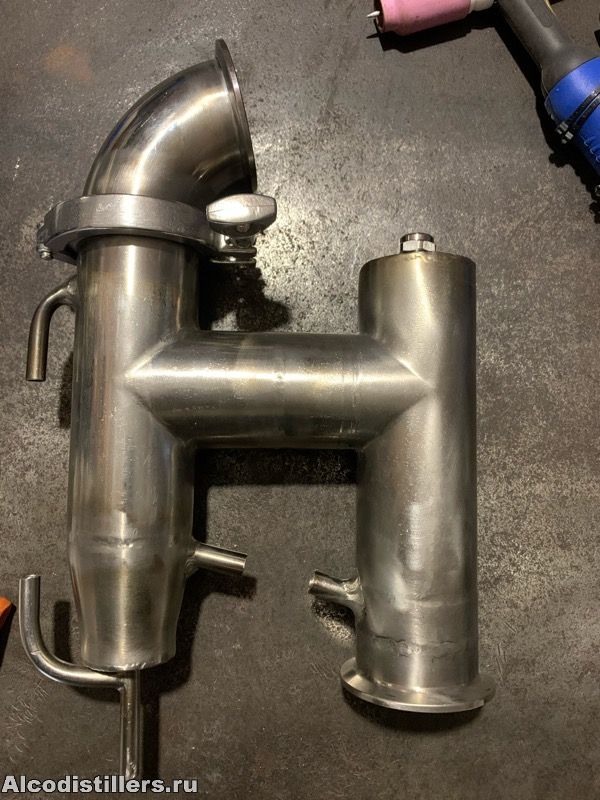

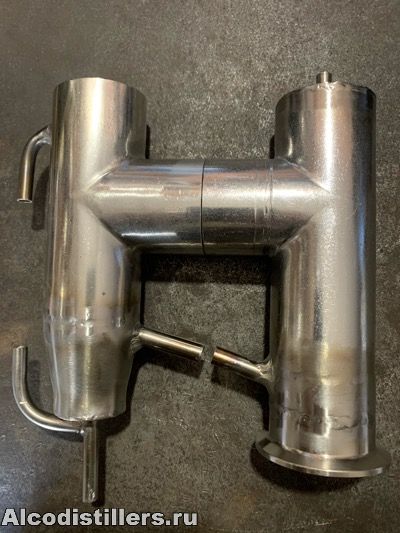

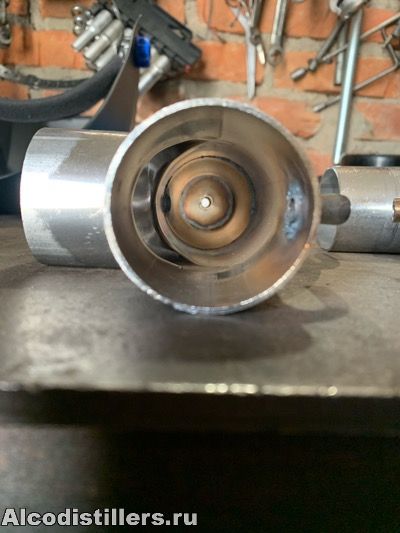

Продолжил собирать голову колонны , немного изменил конструкцию, сделал для датчика температуры отверстие в верхней части тройника , дабы избежать «пилы» при ректификации.
Не все швы ровные , кое где вылезли ежи , из-за перегрева , старался сваривать своим телом , только трубки уровня флегмы и перелива с присадкой , ох и намучился я сними , опыта маловато , но вот итог , осталось отвод под димрот отрезать 80* и приварить , есть мысль посадить его на кламп , чтоб если что вертикально димрот поставить , пока размышляю , стакан отбора снова переделал , пока вваривал  трубку перелива прожег его , пришлось новый покупать и переделывать , но получилось даже лучше . Готов к критике.

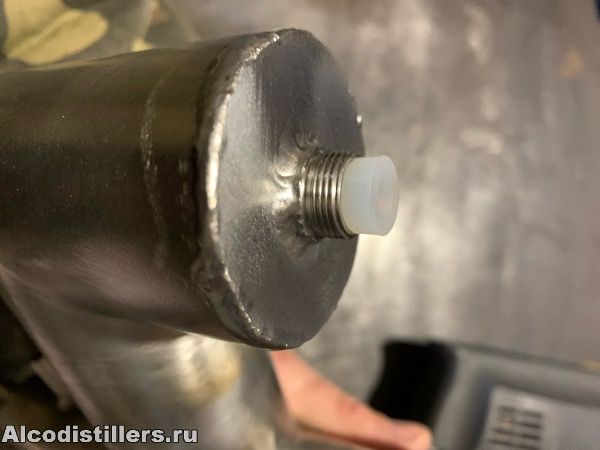

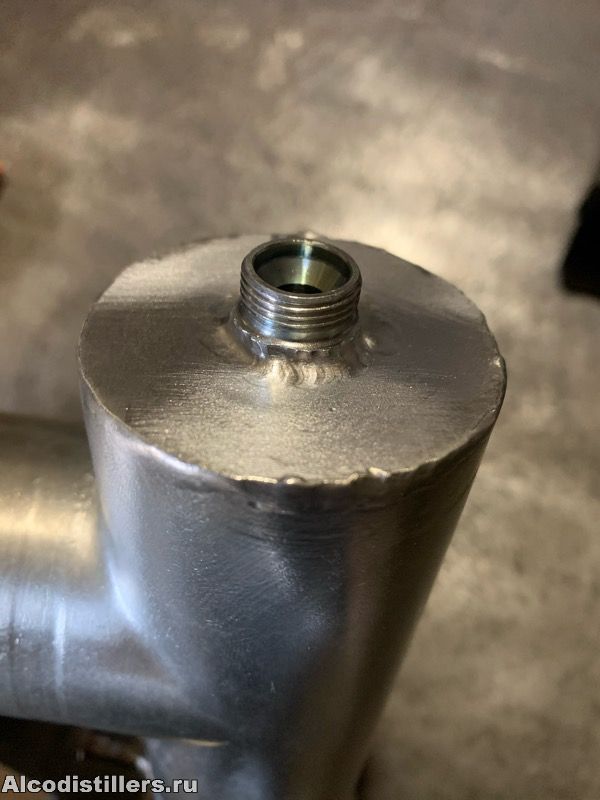

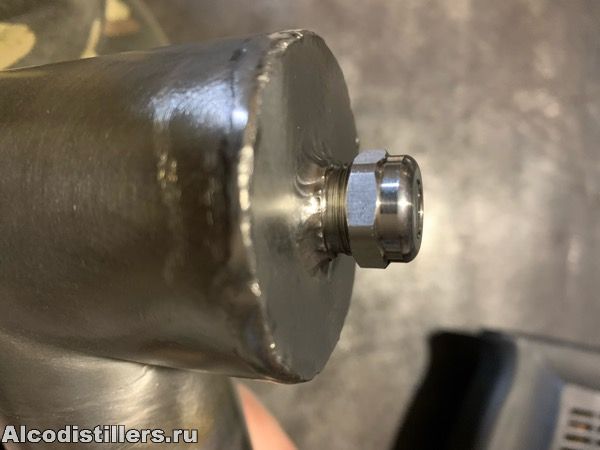

Кстати верхний датчик на резьбе который якобы нержавейка не получилось приварить , он сделан из силумина , в магазин где покупал пришёл и носом их ткнул, продавали ведь как нержу!

  • 6E7101B1-BDEF-4660-9DBF-D39F57891686.jpeg
    size: 58.94Кб type: jpeg
  • D9A754ED-8170-43BD-88DE-4778FC240A8A.jpeg
    size: 60.17Кб type: jpeg
  • 188FE773-881F-47B1-9630-156796980360.jpeg
    size: 81.46Кб type: jpeg
Куб 28 литров ТЭН 3 кВт, царга 35 мм 50см +50 см +30 см,нерж, РМ-2М. Царга 50,8 мм 142см.

33

Re: РК 1400 НС 50,8мм своими руками

TaurusR ©:

стакан отбора снова переделал

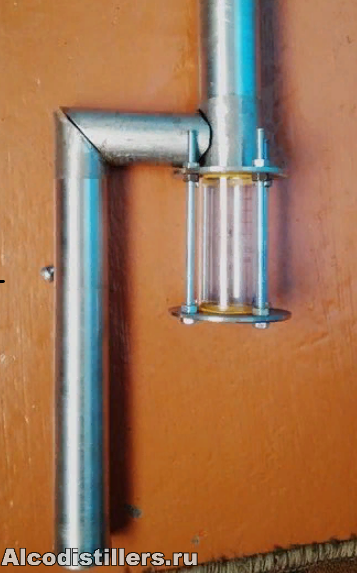

Делай стеклянный как у Al,у меня лежал шприц "Жанне" вот из него сделали приятелю,хорошо там градация есть на шприце,типа такого.

  • 2021-03-27_22-54-15.png
    size: 251.8Кб type: png

34 (2021-03-27 19:27:25 отредактировано TaurusR)

Re: РК 1400 НС 50,8мм своими руками

Sergey.Ignatovich ©:

Делай стеклянный как у Al,у меня лежал шприц "Жанне" вот из него сделали приятелю,хорошо там градация есть на шприце,типа такого.

Не охота в пятый раз переделывать, остановлюсь на этом.

Куб 28 литров ТЭН 3 кВт, царга 35 мм 50см +50 см +30 см,нерж, РМ-2М. Царга 50,8 мм 142см.

35 (2021-04-13 13:25:50 отредактировано TaurusR)

Re: РК 1400 НС 50,8мм своими руками

Собрал наконец голову,

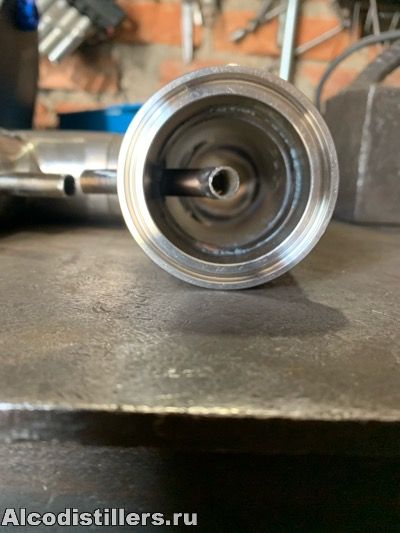

Буду тестировать на выходных, удалось наконец найти крепление под термопару с 304 нержи, заварилось своим телом, с поддувом конечно, дольше запчасти ждал, чем варил :D

  • 62C59C78-B905-4EF1-B329-0EE1AB3586F1.jpeg
    size: 169.21Кб type: jpeg
  • 9DA52EB2-2525-45D7-A57A-63EB108E5705.jpeg
    size: 88.77Кб type: jpeg
  • 0CD54670-26AC-44FC-BE67-1DEC44A49EA4.jpeg
    size: 53.38Кб type: jpeg
  • 4E907E06-7E80-4326-A196-5408C664F9A5.jpeg
    size: 52.15Кб type: jpeg
Куб 28 литров ТЭН 3 кВт, царга 35 мм 50см +50 см +30 см,нерж, РМ-2М. Царга 50,8 мм 142см.

36

Re: РК 1400 НС 50,8мм своими руками

TaurusR ©:

Собрал наконец голову

С какой попытки? Много дырок наделал?  :D
Классно получилось  *THUMBSUP*

37 (2021-04-13 13:53:47 отредактировано TaurusR)

Re: РК 1400 НС 50,8мм своими руками

st ©:

С какой попытки? Много дырок наделал?  :D
Классно получилось  *THUMBSUP*

Каюсь  :[ были дырки , всё заделал, если совсем никак , то менял деталь полностью, раза с третьего ( точно не помню) , получилось, уже почти не макаю электрод в сварную ванну :)

Спасибо за оценку, я старался .

Куб 28 литров ТЭН 3 кВт, царга 35 мм 50см +50 см +30 см,нерж, РМ-2М. Царга 50,8 мм 142см.

38 (2021-04-13 15:38:30 отредактировано TaurusR)

Re: РК 1400 НС 50,8мм своими руками

Вместе с димротом

Подскажите, петля в димроте обязательна должна выходить в отвод над стаканом отбора?
У меня вот так :

  • 84C1F8B9-FB5E-4AB1-9C97-7550A209943E.jpeg
    size: 105.1Кб type: jpeg
  • CCC3E716-65A3-4C64-94C7-C482EDB903E2.jpeg
    size: 136.74Кб type: jpeg
Куб 28 литров ТЭН 3 кВт, царга 35 мм 50см +50 см +30 см,нерж, РМ-2М. Царга 50,8 мм 142см.

39

Re: РК 1400 НС 50,8мм своими руками

TaurusR ©:

Подскажите, петля в димроте обязательна должна выходить в отвод над стаканом отбора?

Нет. лучше если не входит, а на самом деле без разницы.

Электроника: TM, TMAS, TM WEB
РК: 0.8 - 1.5м царга, 3 звена (2" нерж.) + 2 диоптра. Насадка мочалки. Димрот 5м (6мм). Куб 15л (тэн 2.8 квт).
Дистиллятор: 0.8м царга 42мм медь, доохладители 70см 1/2" в 3/4". Куб 36л (индукция 3квт).

40

Re: РК 1400 НС 50,8мм своими руками

TaurusR, не обязательно. У меня точно также.

Успех-это умение двигаться от неудачи к неудаче,не теряя энтузиазма.

41

Re: РК 1400 НС 50,8мм своими руками

Saks, у тебя тоже двухрядный?

Homo est mundi pars

42

Re: РК 1400 НС 50,8мм своими руками


Я кстати на потстиле тестировал этот димрот, 23 л рисовой браги на газу трехрядная конфорка+Тэн 3 кВт, полтора часа с разогревом -итог около 7 л СС  до воды .

  • 87BCA725-4EE3-47CD-844E-EE5F9975E043.jpeg
    size: 140.17Кб type: jpeg
Куб 28 литров ТЭН 3 кВт, царга 35 мм 50см +50 см +30 см,нерж, РМ-2М. Царга 50,8 мм 142см.

43

Re: РК 1400 НС 50,8мм своими руками

TaurusR, прикольно получилось подключение температурного датчика.

TaurusR ©:

петля в димроте обязательна должна выходить в отвод над стаканом отбора?

Петля никому не должна. Но при таком раскладе флегма будет стекать по нижнему участку трубы наклонного корпуса дефлегматора . И в стакан отбора по стенке где паропровод, может затекать в горизонтальную часть паропровода.
Можно поворот в дефлегматоре выкинуть, там по общей высоте колонны разница получится минимальная.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

44 (2021-04-13 18:53:22 отредактировано TaurusR)

Re: РК 1400 НС 50,8мм своими руками

al ©:

TaurusR, прикольно получилось подключение температурного датчика.

Петля никому не должна. Но при таком раскладе флегма будет стекать по нижнему участку трубы наклонного корпуса дефлегматора . И в стакан отбора по стенке где паропровод, может затекать в горизонтальную часть паропровода.
Можно поворот в дефлегматоре выкинуть, там по общей высоте колонны разница получится минимальная.

Точно, спасибо за совет переделаю димрот на вертикальный-двухрядный и по калькулятору сделаю 3.5 метра медной трубки, и в высоте выиграю , для меня это важно , а этот оставлю для дистиллятора)

Куб 28 литров ТЭН 3 кВт, царга 35 мм 50см +50 см +30 см,нерж, РМ-2М. Царга 50,8 мм 142см.

45

Re: РК 1400 НС 50,8мм своими руками

TaurusR ©:

а этот оставлю для потстила

Нуёлкизелёный...  *Go*
Дис-ти-лля-тор!

TaurusR ©:

удалось наконец найти крепление под термопару с 304 нержи

Точно такую систему крепления датчиков использую уже 5 лет - шикардос  *THUMBSUP*

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

46

Re: РК 1400 НС 50,8мм своими руками

Alex bcn ©:

Нуёлкизелёный...  *Go*
Дис-ти-лля-тор!

Точно такую систему крепления датчиков использую уже 5 лет - шикардос  *THUMBSUP*

Исправил :[

Куб 28 литров ТЭН 3 кВт, царга 35 мм 50см +50 см +30 см,нерж, РМ-2М. Царга 50,8 мм 142см.

47

Re: РК 1400 НС 50,8мм своими руками

TaurusR*THUMBSUP*  *DRINK*

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

48

Re: РК 1400 НС 50,8мм своими руками

TaurusR ©:

3.5 метра

на какую мощность? я одно заметил, был однорядный димрот 6м трубки 6мм 3кВт тэн, хватало его, когда решил переделать голову РК то сделал 2х рядный димрот с такой же длины трубки и теперь его с трудом хватает, это я к чему, что высота димрота тоже важна не только площадь!

Рк 42 1700 3кв

49

Re: РК 1400 НС 50,8мм своими руками

Dimyn999 ©:

что высота димрота тоже важна не только площадь!

нет. важна только площадь охлаждения.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

50

Re: РК 1400 НС 50,8мм своими руками

Dimyn999 ©:

на какую мощность? я одно заметил, был однорядный димрот 6м трубки 6мм 3кВт тэн, хватало его, когда решил переделать голову РК то сделал 2х рядный димрот с такой же длины трубки и теперь его с трудом хватает, это я к чему, что высота димрота тоже важна не только площадь!

У меня Тэн тоже 3 кВт, но при ректификации вся его мощность не используется, только при разгоне , а на отборе тела , приблизительно предзахлеб будет 1800-1900 ватт, ещё не знаю точно , и я думаю 3,5 м должно хватить .

Куб 28 литров ТЭН 3 кВт, царга 35 мм 50см +50 см +30 см,нерж, РМ-2М. Царга 50,8 мм 142см.
