Re: Печатная плата своими руками
Четланин ©:
торец получается лохматый
Это ножницы раздолбаны и тупые скорее всего.
На нормальных рез ровный получается.
РК 35х1600
41 2019-10-31 22:40:12 (2019-10-31 22:40:47 отредактировано kvic)
Re: Печатная плата своими руками
Димон ©:
Тем же дремелем я сверлю отверстия, хотя это можно делать и шуруповертом, и даже коловоротом.
имхо - процедуру сверления можно упростить если использовать как кондуктор макетную плату под пайку. Односторонние платы лучше сверлить со стороны фольги, чтобы сверлом не отрывать дорожки от текстолита.
никогда не опускай руки - пропустишь в бороду
с водкой все идет хорошо... кроме ног
с водкой все идет хорошо... кроме ног
Re: Печатная плата своими руками
Konster, все верно.
Процесс сверления я упустил.
Сверлить надо только со стороны фольги. Кондуктор не нужен, сверлить можно после лужения, в этом случае припой прекрасно центрирует сверло.
Я то свою меру отлично знаю, а вот вас... вас я давно наблюдаю. (с)
Re: Печатная плата своими руками
Konster, что-то я не задался этим вопросом. Наверное Данил прав, чтобы не окислялось.
А насчет лака...Если я жёниным лаком начну платы покрывать, представляешь что будет?
Я уж лучше своим припоем, дешевле будет в итоге.
Я то свою меру отлично знаю, а вот вас... вас я давно наблюдаю. (с)
Re: Печатная плата своими руками
Кто знает уф лампа для прогревания лор органов подойдёт? Вчера попробовал её использовать ничего не получилось, засвечивал от 30 секунд до 3 минут и во всех случаях фоторезист смывался проявочным раствором. Но сегодня вспомнил, что перед проявкой необходима выдержка которую не делал. Может из-за этого?
РК- 40х1800 нерж ( 120, 60)
Re: Печатная плата своими руками
Александр С ©:
Но сегодня вспомнил, что перед проявкой необходима выдержка которую не делал.
Я тоже не делал, то есть дело не в этом. 3 минуты очень мало. Я светил четырьмя лампами по 9ватт и необходимое время 8 минут. Попробуй время увеличить. Какой мощности лампа и с какого расстояния светишь?
Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.
Re: Печатная плата своими руками
Четланин ©:
Или мы о разных лампах говорим?
Да не белого цвета как люминесцентная находится в корпусе в котором есть отверстие диаметром примерно 5 см. Вот в это отверстие вставляются различные конусные насадки разного диаметра. Я соответственно насадки не использовал засвет проходил через отверстие лампы.
РК- 40х1800 нерж ( 120, 60)
53 2019-11-11 16:11:42 (2019-11-11 16:13:03 отредактировано Kusnezov Oleg)
Re: Печатная плата своими руками
Четланин ©:
то скорее всего
" Рефлектор Минина (лампа Минина, «синяя лампа») — прибор для физиотерапии, вспомогательное лечебное средство. Рефлектор состоит из лампы накаливания с колбой синего цвета и фокусирующего абажура с электрическим проводом для присоединения электропитания. Таким образом, это обычная лампа накаливания, синий же цвет при прогревании переносицы в меньшей мере, нежели другой, проникает сквозь закрытые веки и не ослепляет глаза. Не следует путать данную лампу с ультрафиолетовыми лампами (лампа Вуда, кварцевая лампа), она не излучает ультрафиолетовые лучи и не может заменять соответствующие лампы... "
Или прибор на кварцевой лампе
Кварцевая лампа ДРТ 125
С уважением, Олег Кузнецов.
54 2019-11-11 17:10:57 (2019-11-11 17:15:07 отредактировано Александр С)
55 2019-11-11 17:24:17 (2019-11-11 17:24:45 отредактировано Alex bcn)
Re: Печатная плата своими руками
Александр С ©:
ДКБУ-9
9 ватт.
Александр С ©:
диапазоном излучения 205-315 нм.
Попадает в ультрафиолетовый диапазон, но для фоторезиста наилучше 360-400 нм.
Скорей всего должна подойти, но время увеличить нужно. Попробуй 10 мин с расстояния 10-15см.
Александр С ©:
Где?
В китайцев полно за копейки что ламп, что диодов, но можно поспрашивать по местных магазинах - это не дефицит.
Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.
56 2019-11-11 20:42:06 (2019-11-11 20:42:06 отредактировано )
Re: Печатная плата своими руками
Alex bcn ©:
Попробуй 10 мин с расстояния 10-15см.
Попробую, но завтра в магазин где лампы продают.
Александр С ©:
Попробую,
Попробовал, довёл время экспанировария до 23 минут, надпись проявляется, но при проявке тонкие перемычки слезают. Думаю дело в лампе, надо менять на нужный диапозон 365-400 нм.
РК- 40х1800 нерж ( 120, 60)
Re: Печатная плата своими руками
Я собрал матрицу из обычных 5мм светодиодов с китая, 405nm, 7 на 10, время экспонирования фоторезиста 25 секунд, маска 45 секунд. Качество увеличилось гораздо. Но это если постоянно заниматься этим)
58 2020-03-14 00:27:38 (2020-03-14 00:27:38 отредактировано )
Re: Печатная плата своими руками
Mihail.Ptesh ©:
Я собрал матрицу
Хорошая штука
Mihail.Ptesh ©:
Но это если постоянно заниматься этим)
Я не занимаюсь, но руки чешутся собрать
Mihail.Ptesh, засвети фотку, расскажи подробнее про тип резиста и маски - людям будет интересно
Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.
Re: Печатная плата своими руками
Alex bcn ©:
засвети фотку

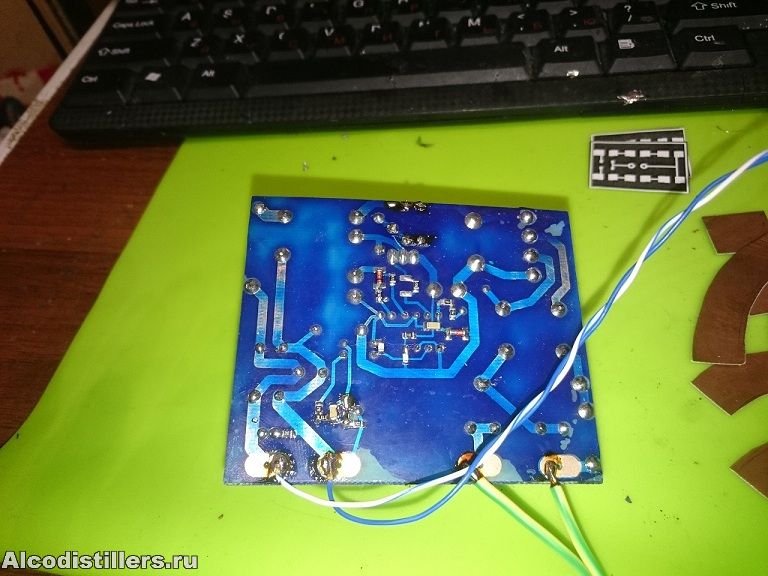

Сам шайтан аппарат завтра нафоткаю) Про фоторезист, заказываю с китая первый попавшийся, рулончик, хватает на пару лет... плату подготавливаю СИЛИТом, очень хорошо медь чистит, в составе щавелевая кислота. Хорошо промываю проточной водой и прям на обильно мокрую плату кладу кусок за ранее подготовленного фоторезиста. выгоняю пузырьки и под ламинатор, идеально прикатывается) Далее шаблон из плёнки для принтера. Иногда использую обычную офисную бумагу пропитанную маслом подсолнечным). Это когда плёнка кончается... Естественно с корректировкой по времени экспонирования.
Травлю пока в хлорном железе, пока есть, потом перейду на перекись...
Фоторезист снимаю головами) Капаю на плату и на полиэтиленовую плёнку вверх дном, 3 минуты и слезает.

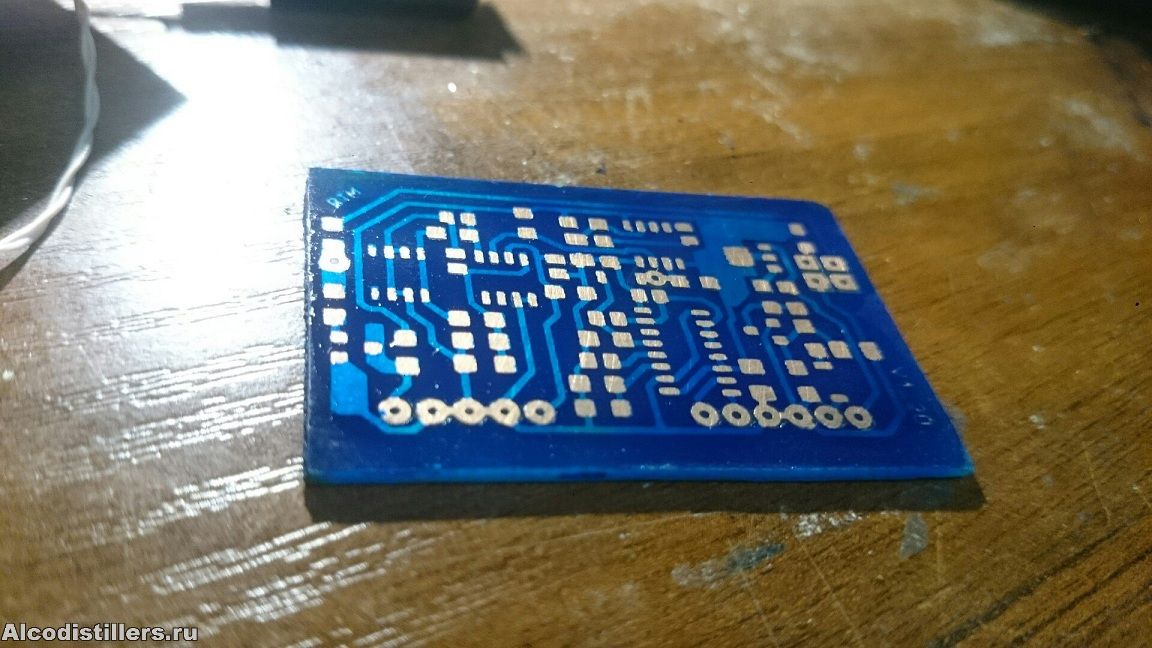

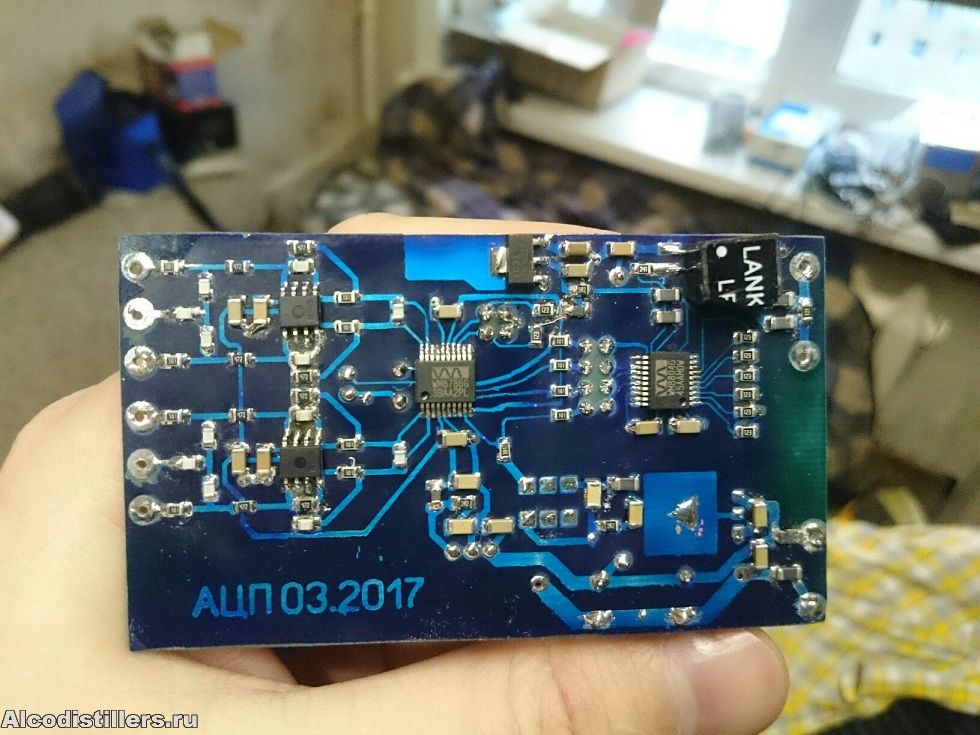

Маску тож с али, однокомпонентную самую дешёвую, прижимаю её плёнкой для ламинатора и раскатываю удобным предметом. Далее экспонирую, и спиртом смоченной ваточкой протираю. Иногда покрываю сплавом розе пятачки, но сейчас лень стало.
Получается типа того.
