Тема: Переделки, усовершенствование промышленных образцов аппаратов

Переделки, модернизация,  усовершенствование промышленных образцов аппаратов

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

2 (2014-03-13 23:56:23 отредактировано Иван)

Re: Переделки, усовершенствование промышленных образцов аппаратов

Начало перенесено из темы Способы осветления браги перед дистилляцией

Спасибо за ответ.

У меня простой  дистиллятор от "Граусофф". Сейчас стоит кукурузная брага. Пока на улице (у нас) прохладно, выношу на балкон. Осветляется, в общем, неплохо. Попробую, по вашему совету, добавить ещё и бентонит.

3

Re: Переделки, усовершенствование промышленных образцов аппаратов

transfi пишет:

Спасибо за ответ.

У меня простой  дистиллятор от "Граусофф". Сейчас стоит кукурузная брага. Пока на улице (у нас) прохладно, выношу на балкон. Осветляется, в общем, неплохо. Попробую, по вашему совету, добавить ещё и бентонит.

С укрепляющей трубой?  Можно фотку и размеры трубы в высоту и диаметр если она есть ... Можно ведь "допилить" без потерь и сделать нормальную БК если это то, о чем я думаю.... исходя из фоток в сети..

http://www.doctorguber.ru/images/forum/fullimages/distiller.jpg

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

4

Re: Переделки, усовершенствование промышленных образцов аппаратов

Совершенно верно. На Вашей фотке именно мой дистиллятор и куб. Куб объемом 12 литров. Самогон, который получается с его помощью вполне достойный. Друзьям нравится. Сахарный, после второй перегонки, делаю 90-92 %

Труба: длина - 580 мм, диаметр - 40 мм. Внутри трубы, по всей длине засунуты "мочалки" из нержавеющей сеточки .

(P.S. Как прицепить фотку что-то не догоняю... Квалификации не хватает:))

5

Re: Переделки, усовершенствование промышленных образцов аппаратов

transfi пишет:

На Вашей фотке именно мой дистиллятор и куб. Куб объемом 12 литров. Самогон, который получается с его помощью вполне достойный. Друзьям нравится. Сахарный, после второй перегонки, делаю 90-92 %

Труба: длина - 580 мм, диаметр - 40 мм. Внутри трубы, по всей длине засунуты "мочалки" из нержавеющей сеточки .

(P.S. Как прицепить фотку что-то не догоняю... Квалификации не хватает:))

БК
Той выходной трубы проходящей через колонку маловато для полноценной дефлегмации...
Если дополнить дистиллятор как на рисунке, тоесть сделать снаружи намотку например из медной трубки.. намотка размером 15см и подключить к охлаждению как показано ... получится дефлегматор и уже полноценная БК с неплохой разделяющей способностью...
На выходе охлаждения в правильном режиме температура воды минимум 45 градусов, максимум 65.  Существенно крепости продукта не прибавится, но усилится разделение за счет противотока флегмы... тем более там уже есть насадка...



пс.. позже перенесу сообщения про аппарат в соответствующую тему.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

6

Re: Переделки, усовершенствование промышленных образцов аппаратов

Спасибо за ценную информацию.
На работе как раз валяется подходящий змеевичек из нержавеющей трубки. Не знаю откуда он там взялся:) Но завтра заберу и попробую приладить на свой аппарат.

Про картинки почитаю и выложу фотки.
Еще раз спасибо.

7

Re: Переделки, усовершенствование промышленных образцов аппаратов

transfi пишет:

Спасибо за ценную информацию.
На работе как раз валяется подходящий змеевичек из нержавеющей трубки. Не знаю откуда он там взялся:) Но завтра заберу и попробую приладить на свой аппарат.

Про картинки почитаю и выложу фотки.
Еще раз спасибо.

Из нержавеющей трубки может и не получится если она тонкостенная... а медная всегда есть в автомагах (тормозная ситема легковушек) 6-8мм наружный диаметр самое то для плотной намотки.
Ну и сам процесс дистилляции распишу подробней в другой теме....есть там моменты

Прямая ссылка на изображение заключается в тэг img, картинка загружается на любой бесплатный хостинг картинок.. там и bb коды обычно сразу в комплекте после загрузки..

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

8

Re: Переделки, усовершенствование промышленных образцов аппаратов

Понятно. Буду действовать в заданном направлении:)

9

Re: Переделки, усовершенствование промышленных образцов аппаратов

Не знаю надо или не надо? Вот мой дистиллятор.
Если не нужно - удаляйте.

http://storage7.static.itmages.ru/i/15/0910/h_1441864515_7868259_94408a7381.jpg

http://storage2.static.itmages.ru/i/15/0910/h_1441864574_8736641_4c32bfbb36.jpg

10

Re: Переделки, усовершенствование промышленных образцов аппаратов

transfi пишет:

Не знаю надо или не надо?

Пригодится людям, пускай будет.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

11

Re: Переделки, усовершенствование промышленных образцов аппаратов

Как намотаю трубку - отчитаюсь:)

12

Re: Переделки, усовершенствование промышленных образцов аппаратов

transfi пишет:

Как намотаю трубку - отчитаюсь:)

Да там делов на 10 минут...  все получится.
Сейчас распишу про работу с БК основные моменты в отдельной теме...
Блин.. написано уже, забыл совсем.. Работа с бражной колонной   поподробней если что там отвечу... там нужно немного шире раскрыть тему...

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

13 (2015-02-20 19:56:48 отредактировано transfi)

Re: Переделки, усовершенствование промышленных образцов аппаратов

Здравствуйте, коллеги.

Представляю вашему вниманию фотоотчет по переделке моего аппарата "Градусофф".
Переделка заключается в изготовлении дефлегматора из медной трубки 6 мм.
(По рекомендации уважаемого Ивана)

Можно было сделать по другому, попроще...Но я сделал так, как сделал.
Использовал те материалы и приспособления, которые мне были доступны и понятны.

1. Переделываем узел выхода охлаждающей жидкости. Назовём условно "Верхний узел".

Изначально на выходе холодильника - наружняя резьба 1/4" на неё навёрнут переход на 1/2".
Откручиваем этот переходник.
http://storage6.static.itmages.ru/i/15/0910/h_1441864659_6010327_f2ed03d92d.jpg



Для намотки дефлегматора я использовал медную трубу 6 мм. Для такой трубы купил соединительную гайку.
Резьба в этой гайке М10*1. Вместе с гайкой идут: прокладка, конус, и медная трубочка.
http://storage7.static.itmages.ru/i/15/0910/h_1441864967_8798975_e6bb6a26d3.jpg
http://storage8.static.itmages.ru/i/15/0910/h_1441865021_7585265_99295cf952.jpg
Для того чтобы приладить эту гайку к чему-либо, пришлось немного поизвращатся.

В магазине "Сантехника" покупаем кран Маевского. У него резьба, как раз М10*1:
http://storage4.static.itmages.ru/i/15/0910/h_1441865085_1345644_8bdadec4d9.jpg



Маленький болтик выкидываем, большой высверливаем насквозь, и нарезаем внутреннюю резьбу М6*0,5.(обращаю внимание - резьба мелкая):
http://storage1.static.itmages.ru/i/15/0910/h_1441865136_9328200_5dcf1c0426.jpg



В магазине "Инструмент", в отделе пневмо- и электроинструментов, покупаем
тройник- 1/4"-1/4"-1/4"
и штуцер - с одной стороны наружняя резьба 1/4" с другой стороны трубка для надевания шланга.
Наружний диаметр этой трубки примерно 6 мм:
http://storage7.static.itmages.ru/i/15/0910/h_1441865196_4593945_3ef32e0a37.jpg



Тройник оставляем без изменений, а штуцер дорабатываем: укорачиваем, стачиваем кончик на наждаке:
http://storage1.static.itmages.ru/i/15/0910/h_1441865271_1935465_97cbdd6e6b.jpg
и нарезаем резьбу М6*0,5:
http://storage4.static.itmages.ru/i/15/0910/h_1441865320_4728676_e752b346d8.jpg



В итоге получаем три таких элемента:
http://storage2.static.itmages.ru/i/15/0910/h_1441865725_7881937_6e1bafe966.jpg



Соединяем эти элементы, и накручиваем на выход холодильника. Для герметичности используем ФУМ-ленту:
http://storage6.static.itmages.ru/i/15/0910/h_1441865783_5773287_4d3b2288c2.jpg



2. Изготавливаем дефлегматор.

Аккуратно наматываем медную трубку диаметром 6 мм на колонну. Трубка мягкая, деформируется легко.
Точную длинну трубки не запомнил. Примерно 4 метра. Кто захочет, посчитает, это не трудно:)
Наматываем примерно 25 витков - это 15см - высота дефлегматора:
http://storage7.static.itmages.ru/i/15/0910/h_1441865839_6492402_df19ee512e.jpg



На верхнюю часть трубки надеваем соединительную гайку. Моя гайка надевалась плохо, т.к. я несколько деформировал медную трубку, когда наматывал. Поэтому насаживал пассатижами.
затем надеваем конус. Если не будет налезать, можно подстучать молоточком.
Во внутрь вставляем медную трубочку:
http://storage9.static.itmages.ru/i/15/0910/h_1441865901_8253588_b3a04304ba.jpg
http://storage4.static.itmages.ru/i/15/0910/h_1441865946_7958459_88e70a9a73.jpg

И соединяем гайку с "Верхним узлом". Для герметичности используем прокладку и ФУМ-ленту.


3. Изготавливаем "Нижний узел".

Берём ещё один кран Маевского,
и штуцер - с одной стороны наружняя резьба 1/2" с другой стороны трубка для надевания шланга.
Наружний диаметр этой трубки 8 мм:
http://storage7.static.itmages.ru/i/15/0910/h_1441865998_1528275_1f7cf2e5b8.jpg



Кран Маевского переделываем так, как было описано выше.
У штуцера отпиливаем "носик", высверливаем отверстие:
http://storage2.static.itmages.ru/i/15/0910/h_1441866067_5530880_8de7914236.jpg



и нарезаем внутреннюю резьбу М10*1. (такой метчик купил в автомагазине "ГАЗ"):
http://storage5.static.itmages.ru/i/15/0910/h_1441866115_7013578_423f14a0e7.jpg



Соединяем два элемента, и получаем переходник 1/2" х М6*0,5
http://storage6.static.itmages.ru/i/15/0910/h_1441866160_9747208_d5f926b4ec.jpg



На нижнем конце медной трубки нарезаем резьбу М6*0,5:
http://storage7.static.itmages.ru/i/15/0910/h_1441866420_7892652_6826cf7ded.jpg
Вместо резьбы М6*0,5, можно изпользовать М6*0,75.
Но воспользоваться стандартной резьбой М6*1 не получится,
т.к.стенки медной трубки слишком тонкие. Их просто "зажуёт". Проверено..

P.S. Недавно проверил, не на всякую трубку можно нарезать резьбу. На трубку 1/4'' (6,35 мм), производство Сербия, нарезать резьбу не смог.


Накручиваем на трубку "нижний узел".
http://storage1.static.itmages.ru/i/15/0910/h_1441866482_2260876_ae02dd44f6.jpg


4. Укрепляем дефлегматор.

Совсем плотно накрутить медную трубку у меня не получилось. Всё равно пружинила.
Паяльной лампы для спайки медной трубы у меня нет... Да и паять трубки я не умею...

Поэтому из медной пластины толщиной 1 мм сделал два хомутика. Отверстия 10 и 7 мм:
http://storage3.static.itmages.ru/i/15/0910/h_1441866540_9248142_926232b186.jpg
http://storage6.static.itmages.ru/i/15/0910/h_1441866595_7620425_0485288802.jpg



Хомутик одеваем на колонну:
http://storage6.static.itmages.ru/i/15/0910/h_1441866372_1074679_69a8c56cf6.jpg



Разбираем "Нижний узел" (если он собран) и надеваем на него второй хомутик:
http://storage4.static.itmages.ru/i/15/0910/h_1441866320_5087005_3e0b5f8277.jpg



Плотно затягиваем медную намотку, так чтобы она плотно прилегала к колонне.
И зажимаем болты:
http://storage9.static.itmages.ru/i/15/0910/h_1441866267_7567951_8f8ce4241d.jpg



Собираем "Нижний узел" и всё...
http://storage5.static.itmages.ru/i/15/0910/h_1441866209_5836623_1aa9d54fd3.jpg



5. Итог.

В зависимости от того, нужен дефлегматор или нет, используется заглушка на 1/2".
Если выгоняем с дефлегматором, заглушаем верхний выход. Если нет - нижний.


В связи с переделкой аппарата возникли вопросы к знающим людям:

1. Нужно ли утеплить трубу? Если нужно утеплять, то до какой высоты?
2. Нужно ли утеплить зону с медной намоткой?
3. Нужно ли убрать "мочалку"- насадку из-под зоны с намоткой? Если нужно убрать, тогда почему? Хочу понимать.

14

Re: Переделки, усовершенствование промышленных образцов аппаратов

transfi пишет:

1. Нужно ли утеплить трубу? Если нужно утеплять, то до какой высоты?
2. Нужно ли утеплить зону с медной намоткой?
3. Нужно ли убрать "мочалку"- насадку из-под зоны с намоткой? Если нужно убрать, тогда почему? Хочу понимать.

Все сделал как в лучших домах! :)

1 На такой невысокой колонне не критично. но  лучше утеплить до дефлегматора. Если будет открыто окно и дуть сквозняк- неутепленная труба будет "гулять" в небольшом пределе температур.
2 Дефлегматор не нужно, его утепляют на высоких колоннах для лучшего КПД.
3 Лучше убрать, так будет более стабильней. Насадка в зоне дефлегматора тоже охлаждается, но у тебя деф расчетный и переохлаждение флегмы приведет к срыву тепломассообмена, вся колонна заработает как простой дистиллятор.  Можно и оставить, но придется поманипулировать с регуляцией охлаждения...
  4 Нужно еще плавный регулятор подачи воды... если кран к которому подключено охлаждение плавный (например в кухонной раковине), можно им регулировать без дополнительного.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

15 (2014-04-05 01:12:26 отредактировано Moonshiner)

Re: Переделки, усовершенствование промышленных образцов аппаратов

Вопрос на засыпку, а в дефлегматор воду не прямотоком ли подавать нужно?

16

Re: Переделки, усовершенствование промышленных образцов аппаратов

Moonshiner пишет:

Вопрос на засыпку, а в дефлегматор воду не прямотоком ли подавать нужно?

Тоесть.. отдельно от холодильника?   Можно через тройник подавать напрямую, но расход воды не уменьшится, так как в холодильник тоже надо воду подавать. Чувствительность после начала испарения спирта увеличится, настраивать в процессе всеравно придется.   Так делают на крупных установках, но на домашних нет смысла городить дополнительные трубки... не критично.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

17

Re: Переделки, усовершенствование промышленных образцов аппаратов

Иван пишет:
Moonshiner пишет:

Вопрос на засыпку, а в дефлегматор воду не прямотоком ли подавать нужно?

Тоесть.. отдельно от холодильника?   Можно через тройник подавать напрямую, но расход воды не уменьшится, так как в холодильник тоже надо воду подавать. Чувствительность после начала испарения спирта увеличится, настраивать в процессе всеравно придется.   Так делают на крупных установках, но на домашних нет смысла городить дополнительные трубки... не критично.

Нет, не отдельно, Где у него вход воды? Он должен быть в нижний штуцер  холодильника и подаваться на верх противотоком , дальше входить в намотку (дефлегматор) так же снизу и гнаться наверх но уже по сути прямотоком. Ты сам советовал  такделать к стати. Если делать противотоком, то очень интенсивное охлаждение получается, просто ничего до верха не долетит все обратно конденсируется,  тем более там трубка 8 мм,  надо будет греть очень сильно, или воду на минимум ставить. При желании можно это переделать, пусть тогда уже так попробует и от пишет, по режиму и производительности.

18

Re: Переделки, усовершенствование промышленных образцов аппаратов

Moonshiner пишет:

Нет, не отдельно, Где у него вход воды?

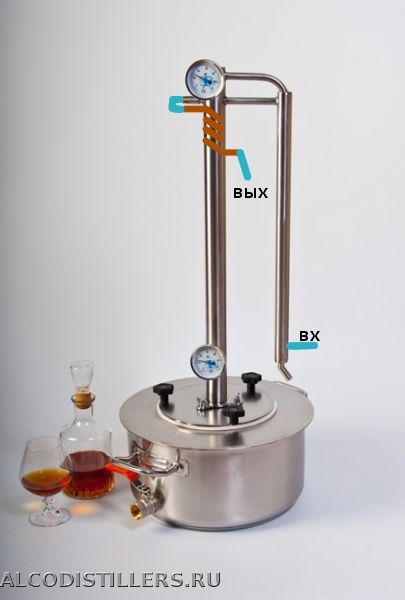

Так вот на рисунке я подрисовал... Вот так должно быть подключено.. полный противоток пару.
Расход воды минимальный..все верно.
Если на деф подать снизу, большой разницы на этой высоте точно не будет... Но я точно против противотока ничего никогда не имел.. разве только по запарке сказал или вопроса не понял :)
бражная колонна

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

19

Re: Переделки, усовершенствование промышленных образцов аппаратов

Иван пишет:

Так вот на рисунке я подрисовал... Вот так должно быть подключено.. полный противоток пару.
Расход воды минимальный..все верно.
Если на деф подать снизу, большой разницы на этой высоте точно не будет... Но я точно против противотока ничего никогда не имел.. разве только по запарке сказал или вопроса не понял

Предположим, а на большой?

20

Re: Переделки, усовершенствование промышленных образцов аппаратов

Moonshiner пишет:

Предположим, а на большой?

Точка конденсации сместится в нижнюю часть дефлегматора, верхняя часть будет самой горячей, так как пары всеравно пройдут... в итоге какая-то часть дефлегматора окажется не полностью рабочей... Но если деф сделан с запасом по мощности тоже не критично... хотя на больших колоннах запасы совсем маленькие, так как изготовляются на конкретную мощность, расход воды, энергии.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

21

Re: Переделки, усовершенствование промышленных образцов аппаратов

Moonshiner пишет:

тем более там трубка 8 мм

Небольшое уточнение... Если это про мой аппарат, то там трубка 6 мм.

Moonshiner пишет:

так попробует и от пишет, по режиму и производительности.

Как только запущу, сразу отчитаюсь. Самому интересно :)

22

Re: Переделки, усовершенствование промышленных образцов аппаратов

transfi пишет:

Самому интересно :)

Только с учетом того, что производительность и качество не будут расходиться. Ведь на ней можно и 5 литров сырца за час перегнать, но качества не будет.
Ждем отчета... в первый раз желательно гнать буквально каплями чтобы понять что может аппарат, вот тут обсуждали Работа с бражной колонной

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

23 (2014-12-10 23:57:37 отредактировано transfi)

Re: Переделки, усовершенствование промышленных образцов аппаратов

Здравствуйте, коллеги.

Возникло желание - увеличить высоту своего аппарата (см. выше). Есть возможность бесплатно взять медную трубу, диаметром 42 мм. Отдают полтора метра. В связи с этим возникли вопросы к знающим людям:

1. Во первых, какой длины сделать удлинитель? (Царга, кажется называется). Если использовать все 1,5 метра, то общая высота колонны будет 2,080м. Это не считая высоты куба. Удобно ли это в городской квартире? Я сам пока склоняюсь к тому, чтобы удлинитель был метровый... Хотелось бы иметь наилучшее сочетание:   удобство-качество продукта.

2. После изготовления удлинителя, нужно ли переделывать дефлегматор? А может и холодильник?

3. Ничего, что труба будет медная? Я в смысле, что всё остальное из нержавейки.

4. Можно ли в медную трубу засунуть нержовые "мочалки"? Или нужно делать медные?

5. И последнее, наружный диаметр медной трубы - 42 мм, а наружный диаметр имеющейся колонны - 38 мм (а не 40мм, как на чертеже,.. ошибся я тогда...). Страшно это или нет?

24

Re: Переделки, усовершенствование промышленных образцов аппаратов

transfi пишет:

Здравствуйте, коллеги.

Возникло желание - увеличить высоту своего аппарата (см. выше). Есть возможность бесплатно взять медную трубу, диаметром 42 мм. Отдают полтора метра. В связи с этим возникли вопросы к знающим людям:

1. Во первых, какой длины сделать удлинитель? (Царга, кажется называется). Если использовать все 1,5 метра, то общая высота колонны будет 2,080м. Это не считая высоты куба. Удобно ли это в городской квартире? Я сам пока склоняюсь к тому, чтобы удлинитель был метровый... Хотелось бы иметь наилучшее сочетание:   удобство-качество продукта.

2. После изготовления удлинителя, нужно ли переделывать дефлегматор? А может и холодильник?

3. Ничего, что труба будет медная? Я в смысле, что всё остальное из нержавейки.

4. Можно ли в медную трубу засунуть нержовые "мочалки"? Или нужно делать медные?

5. И последнее, наружный диаметр медной трубы - 42 мм, а наружный диаметр имеющейся колонны - 38 мм (а не 40мм, как на чертеже,.. ошибся я тогда...). Страшно это или нет?


1. Чем выше тем лучше. Можете пока оставить 1.5 , а потом если что уж обрежите и концевик перепаяете там работы на                  30мин.
2. Холодильника точно хватит.
3. можно страшного в этом ничего нет =)
4. Я сам использую мочалки можно их вот только пишут рассыпаются быстро. А так в дальнейшем планирую медные кольца.
5. Переход и все дела, страшного в этом ничего нет.

про дифлегматор, у вас я так понял куб от газовой комфорки грелся это 1.3 кВТ примерно, а сейчас как будете греть. Сколько кВТ будет греть куб.

25

Re: Переделки, усовершенствование промышленных образцов аппаратов

Спасибо за ответ.

У меня в квартире нет газа. Электроплита. Куб грел на индукционке переносной, максимальная заявленная мощность 2 кВт.
